Popis produktu: RP2040-LCD-0.96 - deska s mikrokontrolérem RP2040 a IPS LCD displejem - Waveshare 20330
Deska od Waveshare vybavená mikrokontrolérem Raspberry RP2040 , který je také v Raspberry Pi Pico . RP2040-LCD-0.96 má dvě jádra ARM Cortex-M0 + taktovaná až na 133 MHz, 264 KB SRAM na desce a 2 MB Flash paměti. Modul dále disponuje barevným IPS LCD displejem s úhlopříčkou 0,96 palce a rozlišením 160 x 80 pixelů . Platforma podporuje oblíbené programovací jazyky MicroPython, CircuitPython a C/C++. Programy lze nahrát do paměti přes rozhraní USB Type-C.

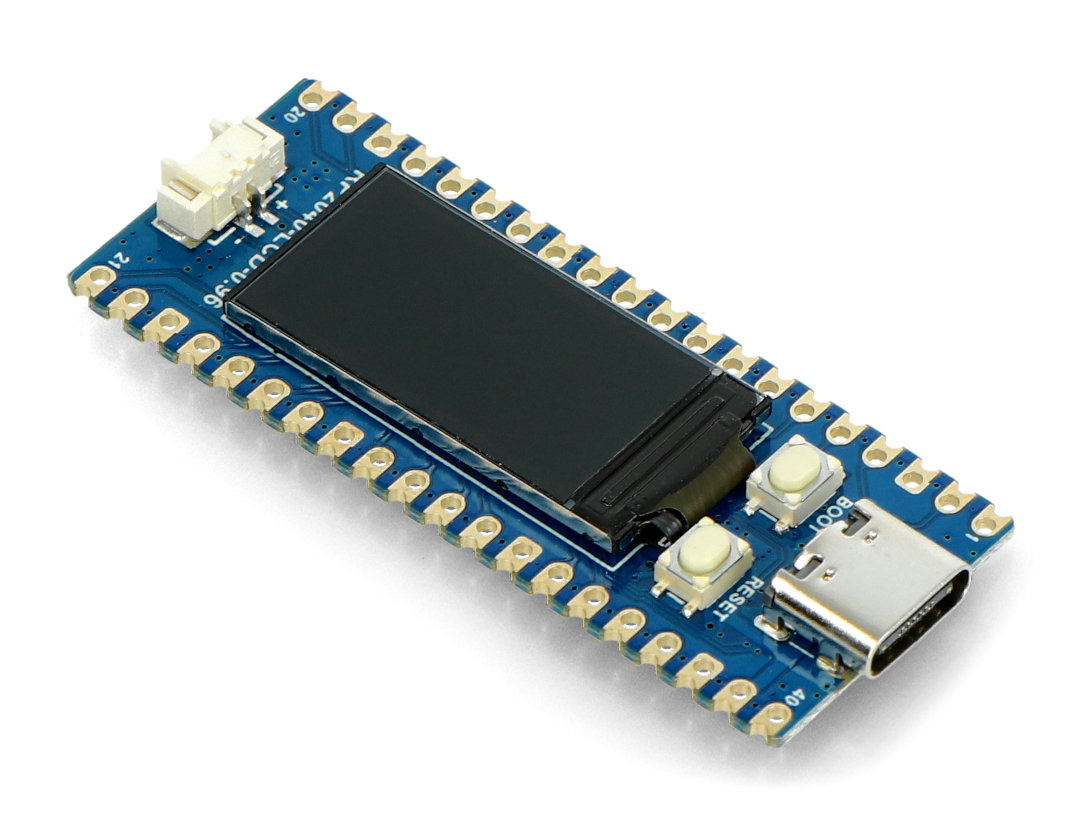

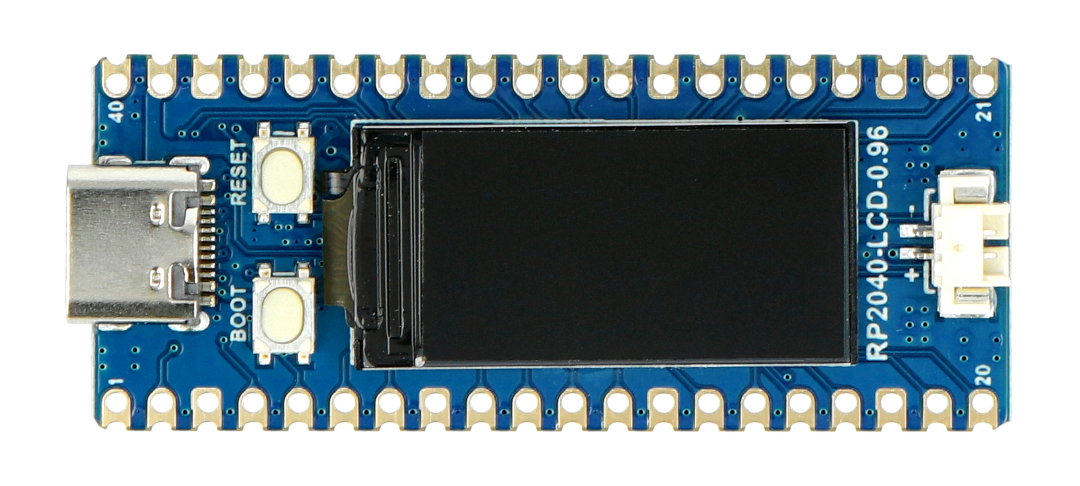

RP2040-LCD-0.96 - deska s mikrokontrolérem RP2040 a IPS LCD displejem - Waveshare 20330.

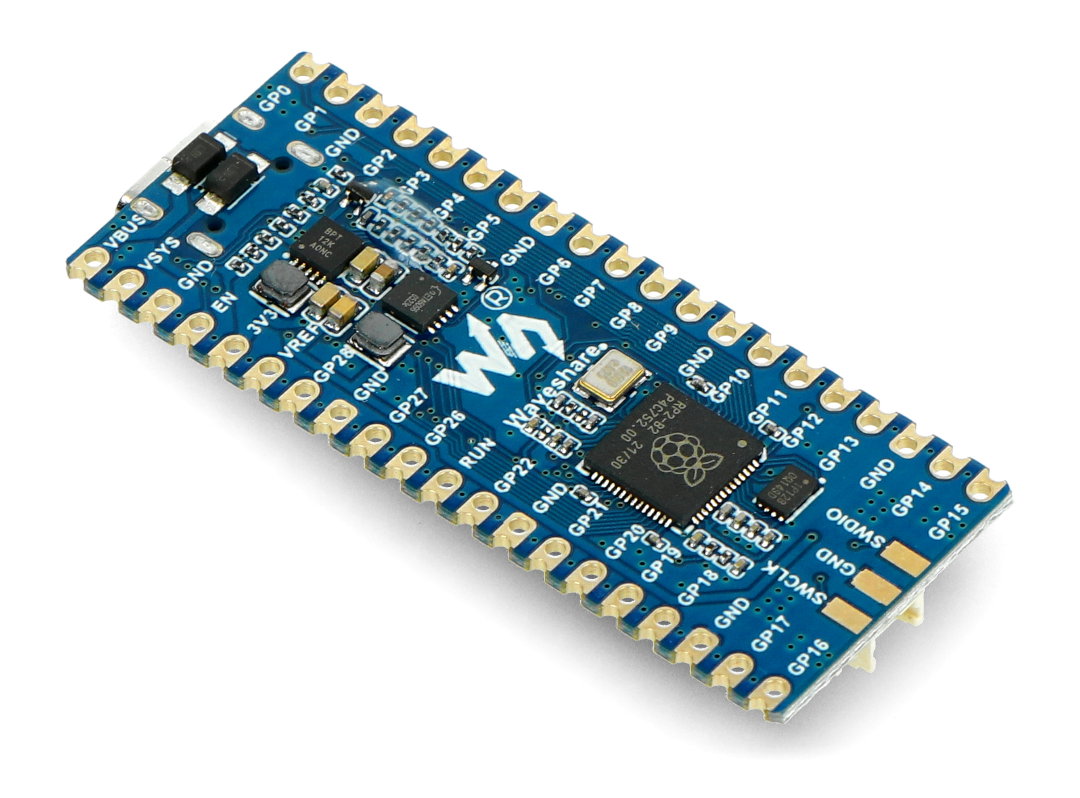

RP2040-LCD-0,96 - zadní pohled.
Vlastnosti desky RP2040-LCD-0.96
- Vybaveno proprietárním mikrokontrolérovým systémem RP2040 navrženým ve Velké Británii
- Arm Cortex M0 + dvoujádrový procesor
- 0,96palcový IPS barevný LCD 160 x 80 pixelů a 65k zobrazit barvy
- Zásuvka pro nabíjení / vybíjení lithiových baterií - vhodná pro mobilní zařízení
- Vestavěný TPS63000 DC-DC, vysoce výkonný DC-DC buck-boost, 1,8A proudový spínač
- USB 1.1 s podporou zařízení a hostitele
- Programování drag-and-drop přes velkokapacitní paměť USB
- 26 multifunkčních kolíků GPIO kompatibilních s kolíky Raspberry Pi Pico
- Rozhraní 2x SPI, 2x I2C, 2x UART, 3x 12bitový ADC, 16x PWM
- Vestavěný teplotní senzor
- 8x programovatelné I/O (PIO) pro podporu vlastních periferií
Uspořádání prvků na desce
- USB Type-C konektor
- Tlačítko BOOT
- Tlačítko reset
- IPS LCD displej s úhlopříčkou 0,96 palce, 160 x 80 px, 65 tis. barvy
- MX1.25 bateriový konektor, pro 3,7V lithiovou baterii, umožňuje nabíjet baterii a napájet desku současně
- TPS63000 - Vysoce výkonný DC-DC buck-boost čip
- ETA6096 - vysoce výkonný manažer nabíjení lithiové baterie
- Dvoujádrový procesor RP2040, pracovní frekvence až 133 MHz
- W25Q16JVUXIQ - 2 MB paměti NOR-Flash
- Ladění pinů
- Vývody kompatibilní s Raspberry Pi Pico

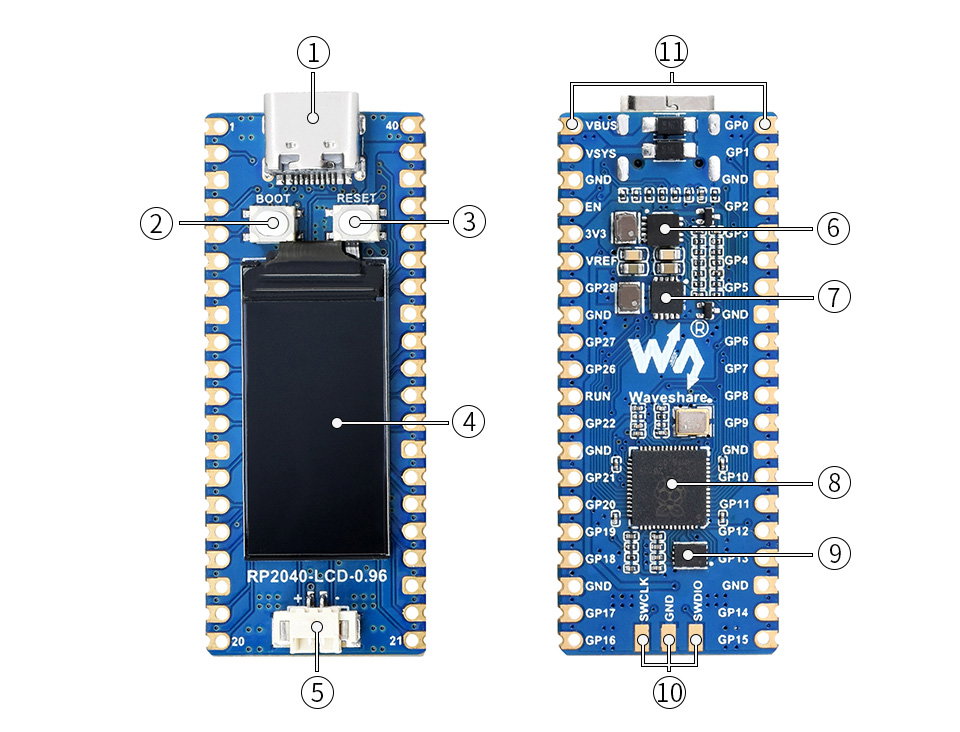

Uspořádání prvků na desce.

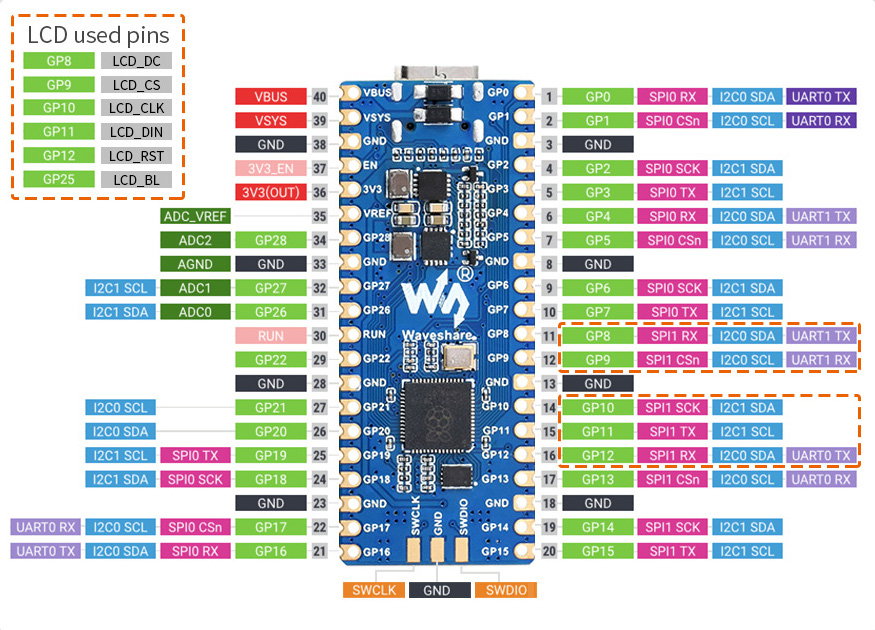

Popis pinoutu.
Popis pinoutu
- Červená - napájecí kolíky
- Černé - broušené kolíky
- Fialová - piny komunikačního rozhraní UART
- Světle zelená - piny GPIO, PIO a PWM
- Tmavě zelená - piny ADC
- Pink - piny rozhraní SPI
- Oranžová - ladicí kolíky
- Růžová - kolíky ovládání systému
- Modrá - piny rozhraní I2C
Technická specifikace dlaždice od Waveshare
- Čip: Raspberry Pi RP2040
- Jádro: ARM Cortex-M0 + Dual-Core 133 MHz
- Paměť SRAM: 264 kB
- Vestavěná paměť Flash: 2 MB
- Vývody: 26 multifunkčních pinů GPIO
- Rozhraní: 2x SPI, 2x I2C, 2x UART, 3x 12bitový ADC, 16x PWM
- Displej: LCD IPS
- Úhlopříčka: 0,96 ''
- Rozlišení: 160 x 80 px
- Barvy displeje: 65K barvy
- Vývojové prostředí: C/C++ Raspberry Pi nebo MicroPython SDK
- Napájecí konektor: USB Type-C
- Rozměry dlaždic: 51 x 21 mm
- Rozměry displeje: 28 x 13,5 mm
Deska má také IPS LCD displej.
