Popis produktu: RP2040-One - 4 MB Flash - deska mikrokontroléru RP2040 - Waveshare 22809
Modul od Waveshare s mikrokontrolérem Raspberry RP2040 , který se používá i v populárním Raspberry Pi Pico . RP2040-One má dvoujádrový procesor ARM Cortex-M0+ taktovaný až na 133 MHz, deska je dále vybavena 264 kB vestavěné paměti SRAM a 4 MB paměti Flash. RP2040-One má konstrukci, která umožňuje pájení přímo na nosné desky. Má také rozhraní USB typu A, které umožňuje zapojit modul do zásuvky počítače a implementovat program.

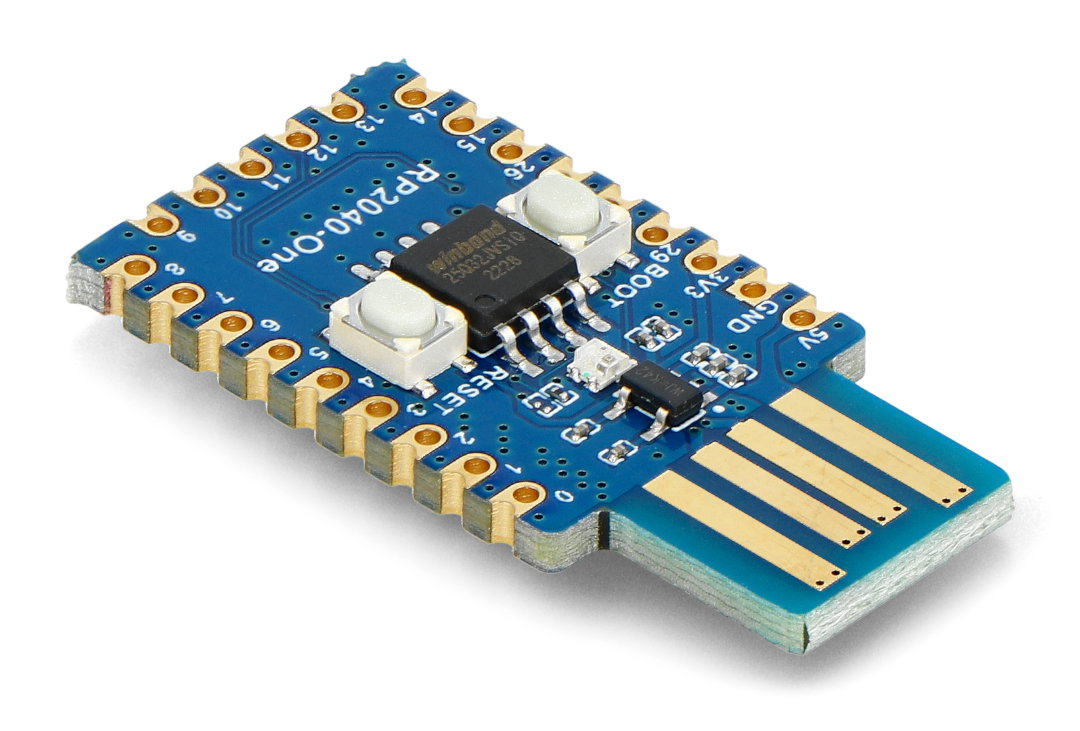

RP2040-One - 4 MB Flash - deska s mikrokontrolérem RP2040 - Waveshare 22809.

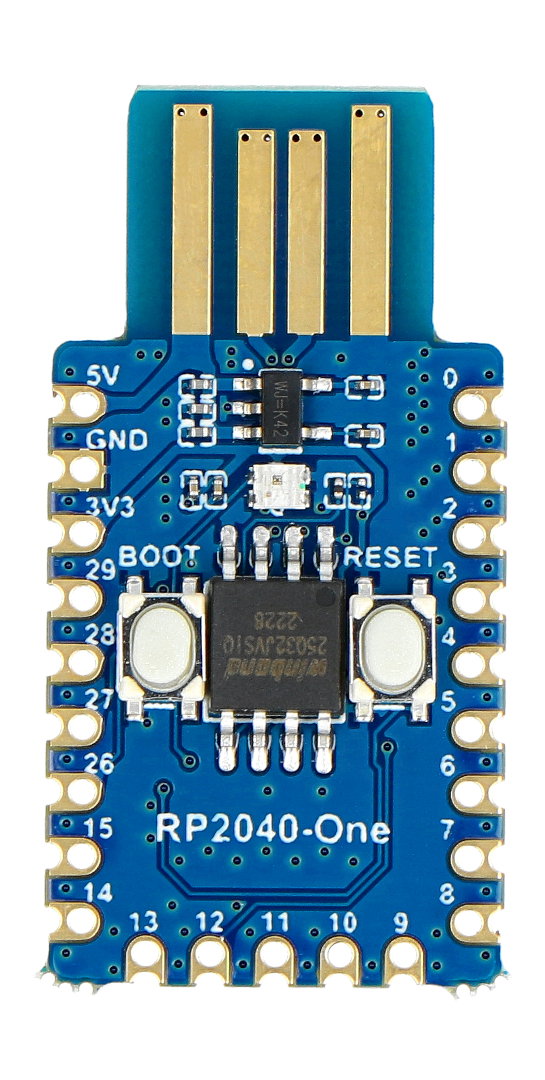

RP2040-One s mikrokontrolérem od Raspberry Pi Foundation.
Speciální vlastnosti RP2040-One
- Vestavěný mikrokontrolérový čip RP2040 navržený společností Raspberry Pi ve Velké Británii
- Dvoujádrový procesor ARM Cortex M0+ taktovaný až na 133 MHz
- 264 kB SRAM a 4 MB vestavěné Flash paměti
- Konstrukce, která umožňuje pájení přímo na nosné desky
- Rozhraní USB 1.1 s podporou zařízení a hostitelů
- Programování drag-and-drop pomocí velkokapacitního úložiště USB
- 29 multifunkčních pinů GPIO
- 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 16x PWM
- Programováno pomocí C/C++ a MicroPython
Výrobce také připravil podrobnou uživatelskou příručku , která výrazně usnadňuje práci s modulem.

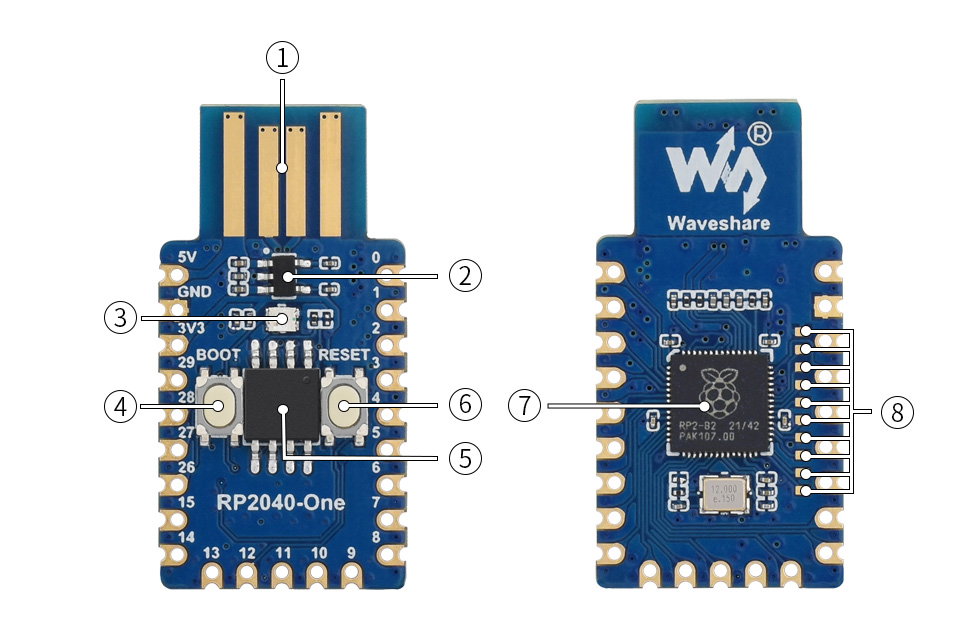

Uspořádání prvků
- Port USB A
- Čip RT9013-33GB - 500 mA ultrarychlé LDO
- WS2812 RGB LED
- Tlačítko BOOT (stisknutím během resetování vstoupíte do režimu stahování)
- W25Q32JVSSIQ - 4 MB NOR Flash
- tlačítko reset
- Dvoujádrový procesor RP2040, taktovací frekvence až 133MHz
- kolíky RP2040
Uspořádání prvků.
Modul je vybaven 26 GPIO piny.
Technická specifikace RP2040-One
- Čip: Raspberry Pi RP2040
- Jádro: ARM Cortex-M0+ Dual-Core 133 MHz
- Paměť SRAM: 264 KB
- Vestavěná paměť Flash: 4 MB
- Piny: 29 multifunkčních pinů GPIO
- Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 16x PWM
- Vývojové prostředí: Raspberry Pi C/C++ SDK nebo MicroPython
- Rozhraní: USB typ A
- Rozměry desky: 51 x 21 mm
- Rozměry modulu (bez USB konektoru): 25,5 x 18 mm
- Celkové rozměry modulu: 35,5 x 18 mm
