Popis produktu: RP2040-Plus - deska s mikrokontrolérem RP2040 a přídavnou Flash pamětí - Waveshare 20290
Deska od Waveshare s mikrokontrolérem Raspberry RP2040 , který je také vybaven Raspberry Pi Pico . RP2040-Plus má dvě jádra ARM Cortex-M0 + taktovaná až na 133 MHz, 264 KB vestavěné SRAM a další Flash paměť - 4 MB . Platforma podporuje oblíbené programovací jazyky MicroPython, CircuitPython a C/C++. Programy lze nahrát do paměti přes rozhraní USB Type-C.

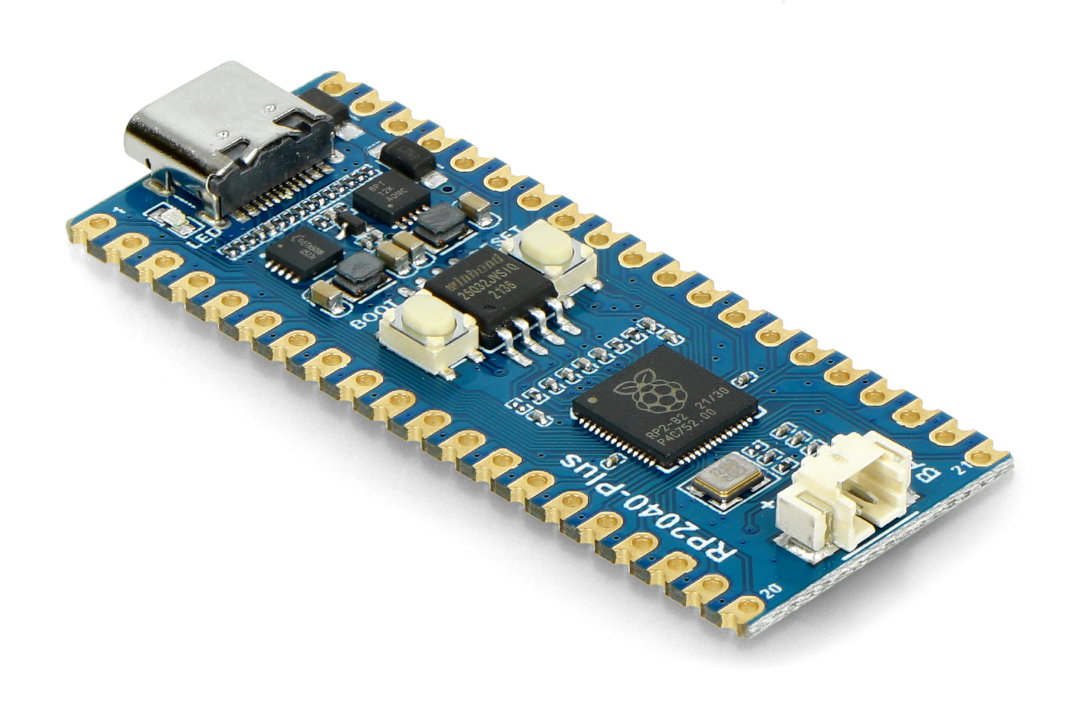

RP2040-Plus - deska s mikrokontrolérem RP2040 a přídavnou Flash pamětí - Waveshare 20290.

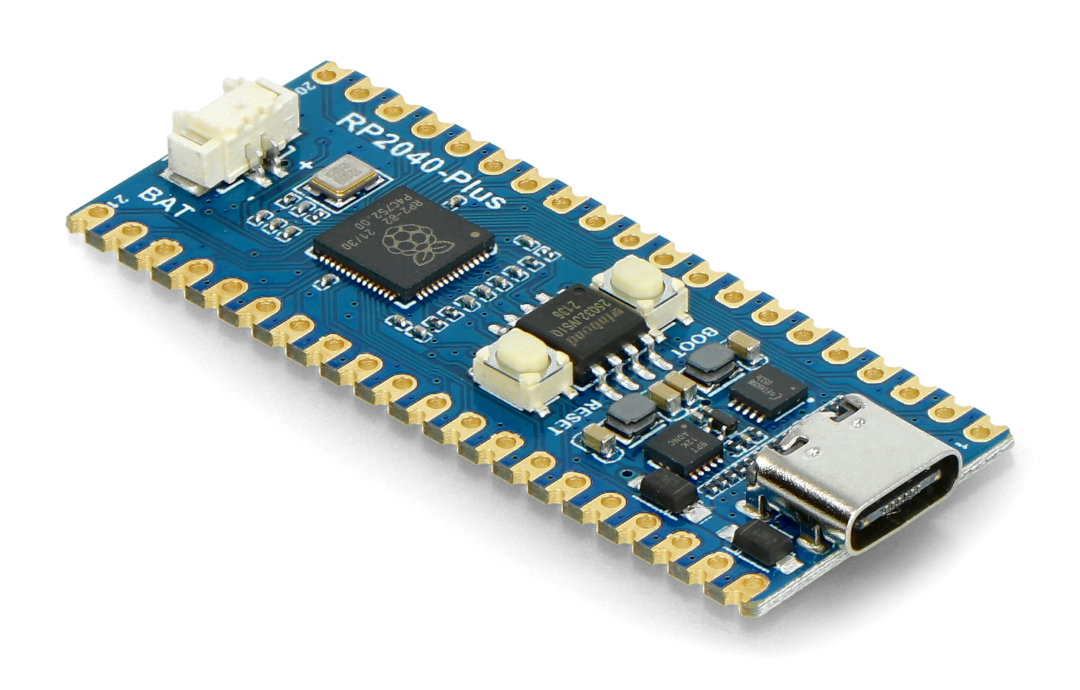

RP2040-Plus - deska s mikrokontrolérem RP2040.Vlastnosti desky RP2040-Plus
- Vybaveno proprietárním mikrokontrolérovým systémem RP2040 navrženým ve Velké Británii
- Navíc 4 MB paměti Flash
- Arm Cortex M0 + dvoujádrový procesor
- Zásuvka pro nabíjení / vybíjení lithiových baterií - vhodná pro mobilní zařízení
- Vestavěný TPS63000 DC-DC, vysoce výkonný DC-DC buck-boost, 1,8A proudový spínač
- USB 1.1 s podporou zařízení a hostitele
- Programování drag-and-drop přes velkokapacitní paměť USB
- 26 multifunkčních kolíků GPIO kompatibilních s kolíky Raspberry Pi Pico
- Rozhraní 2x SPI, 2x I2C, 2x UART, 3x 12bitový ADC, 16x PWM
- Vestavěný teplotní senzor
- 8x programovatelné I/O (PIO) pro podporu vlastních periferií
Uspořádání prvků na desce
- LED dioda (k dispozici uživateli)
- Vysoce výkonný manažer nabíjení lithiové baterie ETA6096
- TPS63000 vysoce výkonný DC-DC buck-boost čip
- USB Type-C konektor
- Tlačítko BOOT
- W25Q32JVSSIQ - 4 MB paměti NOR-Flash
- Tlačítko reset
- Dvoujádrový procesor RP2040, pracovní frekvence až 133 MHz
- MX1.25 bateriový konektor, pro 3,7V lithiovou baterii, umožňuje nabíjet baterii a napájet desku současně
- Vývody kompatibilní s Raspberry Pi Pico
- Testovací kabely USB připojující se k rozhraní USB
- Testovací kabel BOOT, který se připojuje k tlačítku BOOT
- Ladění pinů

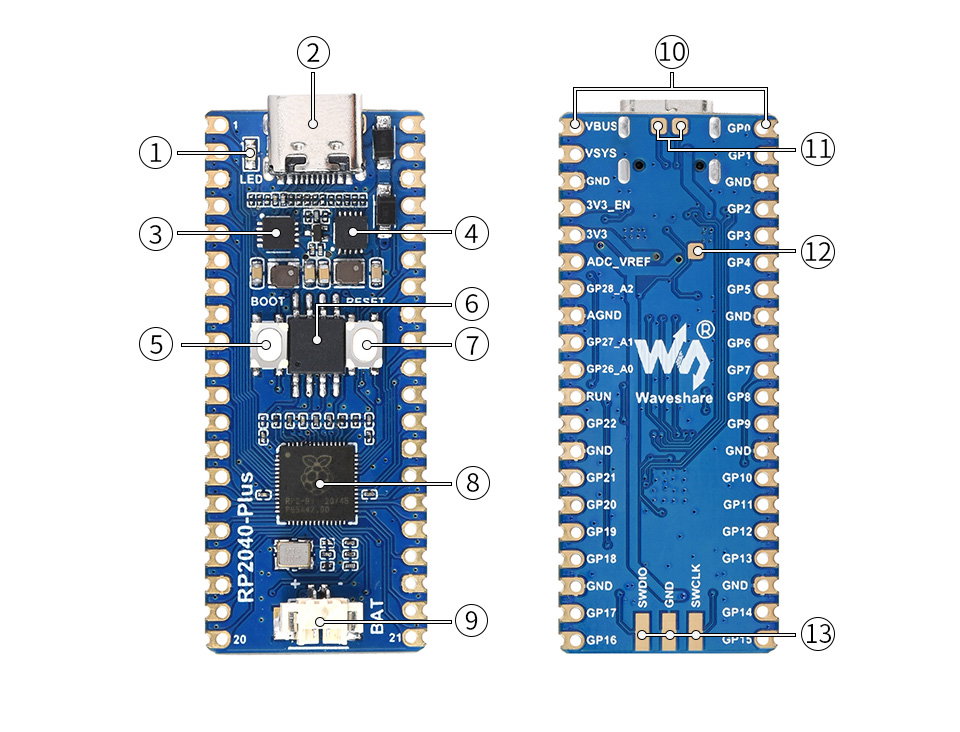

Uspořádání prvků na desce.

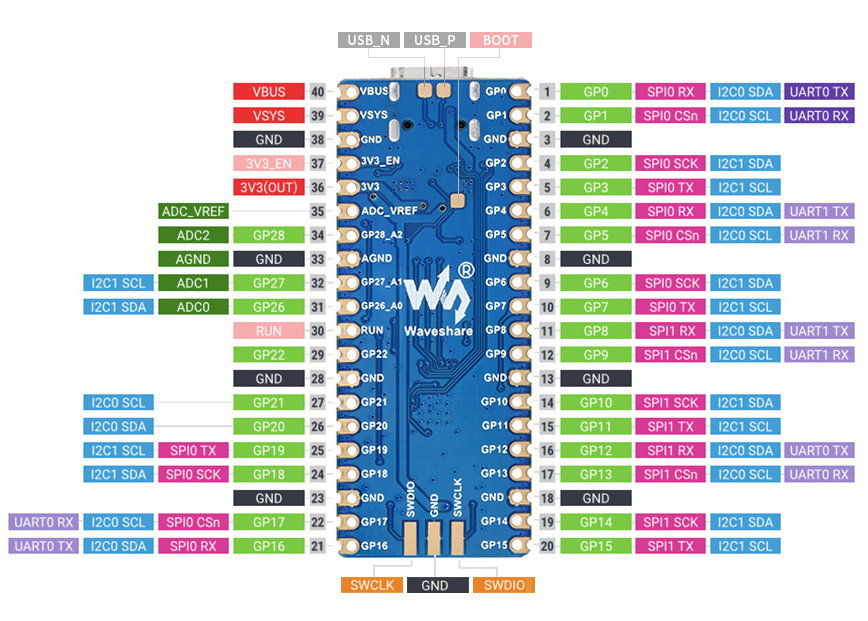

Popis pinoutu.
Popis pinoutu
- Červená - napájecí kolíky
- Černé - broušené kolíky
- Fialová - piny komunikačního rozhraní UART
- Světle zelená - piny GPIO, PIO a PWM
- Šedá - USB
- Tmavě zelená - piny ADC
- Pink - piny rozhraní SPI
- Oranžová - ladicí kolíky
- Růžová - kolíky ovládání systému
- Modrá - piny rozhraní I2C
Technická specifikace dlaždice od Waveshare
- Čip: Raspberry Pi RP2040
- Jádro: ARM Cortex-M0 + Dual-Core 133 MHz
- Paměť SRAM: 264 kB
- Vestavěná paměť Flash: 4 MB
- Vývody: 26 multifunkčních pinů GPIO
- Rozhraní: 2x SPI, 2x I2C, 2x UART, 3x 12bitový ADC, 16x PWM
- Vývojové prostředí: C/C++ Raspberry Pi nebo MicroPython SDK
- Napájecí konektor: USB Type-C
- Rozměry dlaždic: 51 x 21 mm
Nepochybnou výhodou desky je zvýšená paměť Flash.
