Popis produktu: RP2040-Tiny - deska s mikrokontrolérem RP2040 - externí USB modul - Waveshare 24665
Vývojová deska RP2040-Tiny od Waveshare je malý modul založený na populárním mikrokontroléru RP2040 , známém z Raspberry Pi Pico . Disponuje dvoujádrovým procesorem Cortex M0+ s maximálním taktem 133 MHz , 264 kB SRAM cache a 2 MB externí Flash paměti. Modul je vybaven 8pinovým FPC konektorem, ke kterému můžete připojit přiloženou desku s USB Type-C portem. Vestavěné rozhraní USB1.1 umožňuje komunikaci s počítačem i programování. Platforma podporuje programovací jazyky jako MicroPython a C/C++. Deska je dále vybavena RGB LED - WS2812.

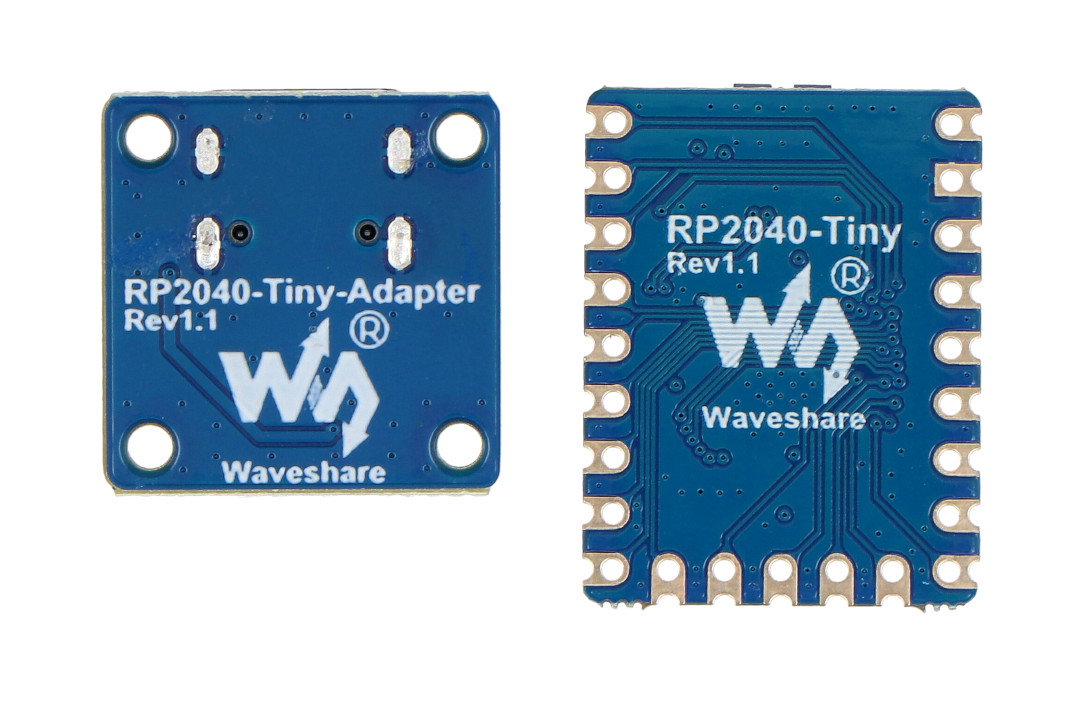

RP2040-Tiny - deska s mikrokontrolérem RP2040 - externí USB modul - Waveshare 24665.
Další 2 MB paměťový čip Flash rozšiřuje možnosti využití systému.
Hlavní vlastnosti mikrokontroléru RP2040
- Dvoujádrový procesor – Cortex M0+ taktovaný až na 133 MHz, poskytuje vysoký výpočetní výkon.
- Velké množství operační paměti - 264 kB SRAM.
- Externí programová paměť - další 2 MB Flash paměťový čip rozšiřuje možnosti využití systému.
- Mnoho populárních rozhraní - včetně: I2C, SPI, ADC, PWM, UART, USB.
- 8 programovatelných vstupů/výstupů (PIO) - umožňují snadnou integraci nestandardních rozhraní a akceleraci procesoru.
- Bootloader - rychlé programování přes USB metodou drag-and-drop.
- Vestavěný teplotní senzor.
- Podpora jazyků MicroPython a C/C++.

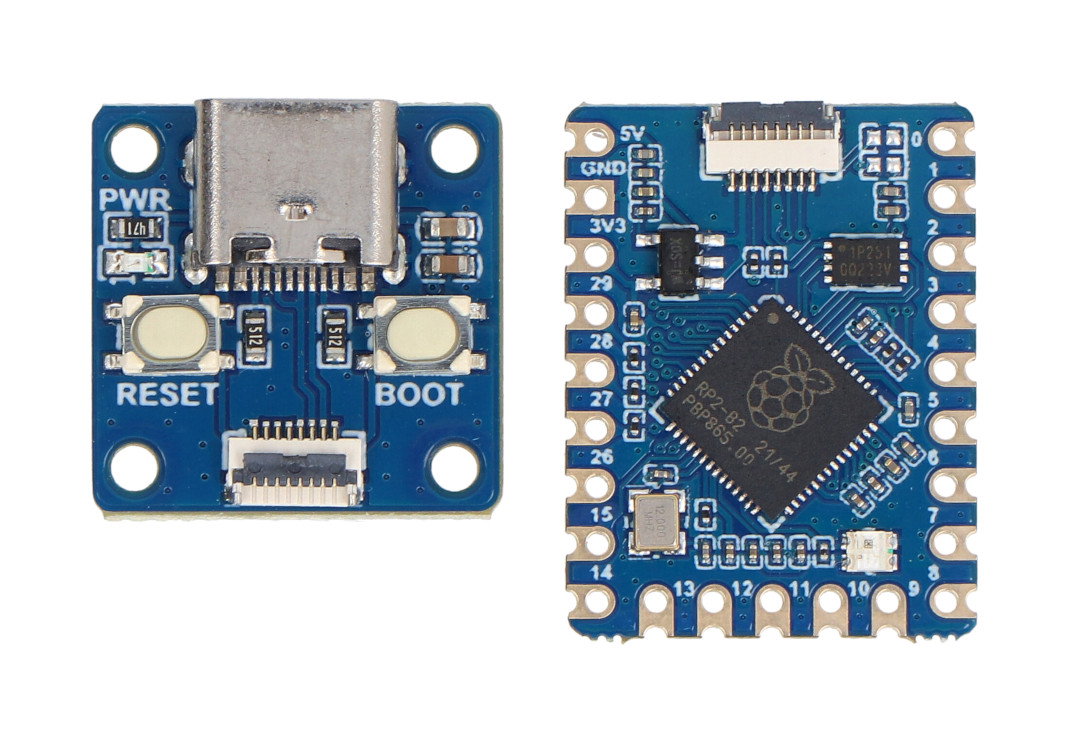

Uspořádání prvků na desce
- 1 - FPC konektor - 8pinový konektor s roztečí 0,5 mm pro volitelný USB modul.
- 2 - RT9193-33 - regulátor napětí s kapacitou až 500 mA.
- 3 - W25Q16JVUXIQ - Flash paměťový čip s kapacitou 2 MB.
- 4 - RP2040 - hlavní mikrokontrolér s dvoujádrovým procesorem Cortex M0+.
- 5 - WS2812 - RGB LED.
Prvky na desce.

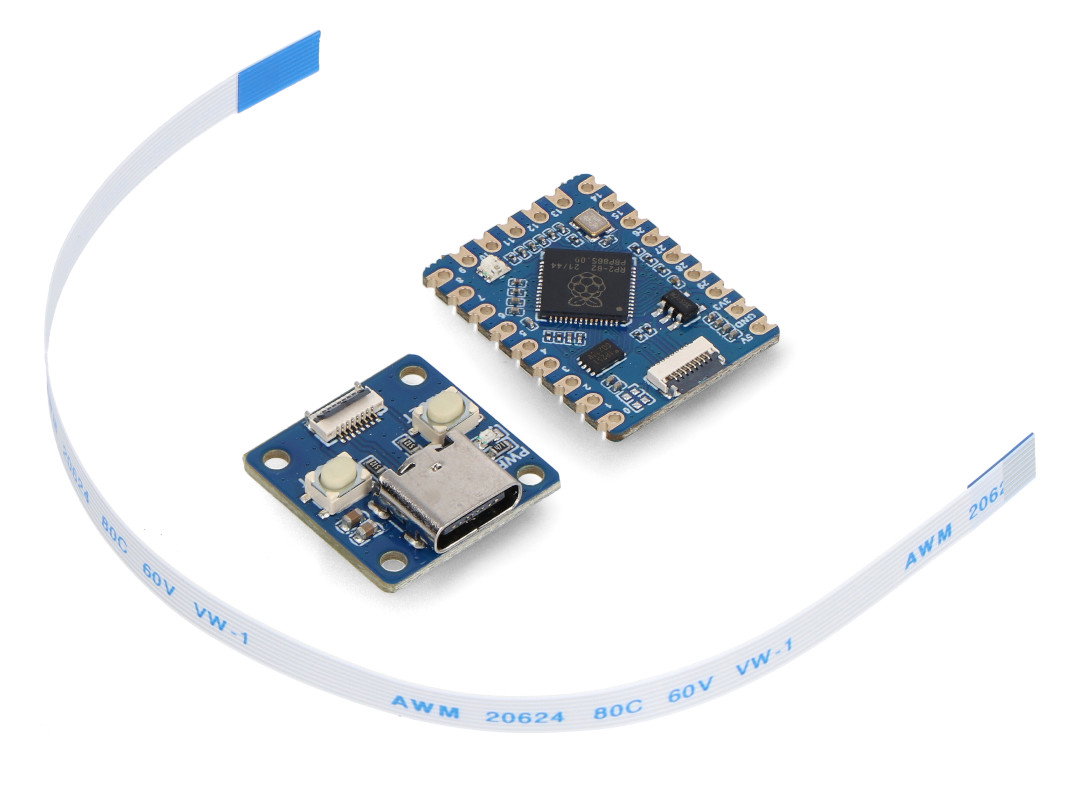

Prvky obsažené v sadě.
Technické specifikace modulu
- Vestavěný čip: RP2040
- Procesor: dvoujádrový ARM Cortex-M0+ 133 MHz
- Paměť SRAM: 264 kB
- Flash paměť: 2 MB
- 20 GPIO pinů
- Dostupná rozhraní: I2C, SPI, UART, ADC, PWM, USB1.1
- Vestavěný regulátor napětí: RT9193-33
- FPC konektor: 8pinový, rozteč 0,5 mm
- USB modul: zásuvka typu C
- Tlačítka: Boot a Reset
- RGB LED: WS2812
- Kolíky vyrobené technologií Castellated Holes
- Rozměry: 23,5 x 18 mm
Nastavte obsah
- 1x RP2040-Tiny - deska s mikrokontrolérem RP2040 - externí USB modul - Waveshare 24665
- 1x Adaptér s portem USB Type-C
- 1x FPC páska, 8-pi, 15 cm dlouhá
