Popis produktu: QT Py RP2040 - deska s mikrokontrolérem RP2040 - USB - STEMMA QT - Adafruit 4900

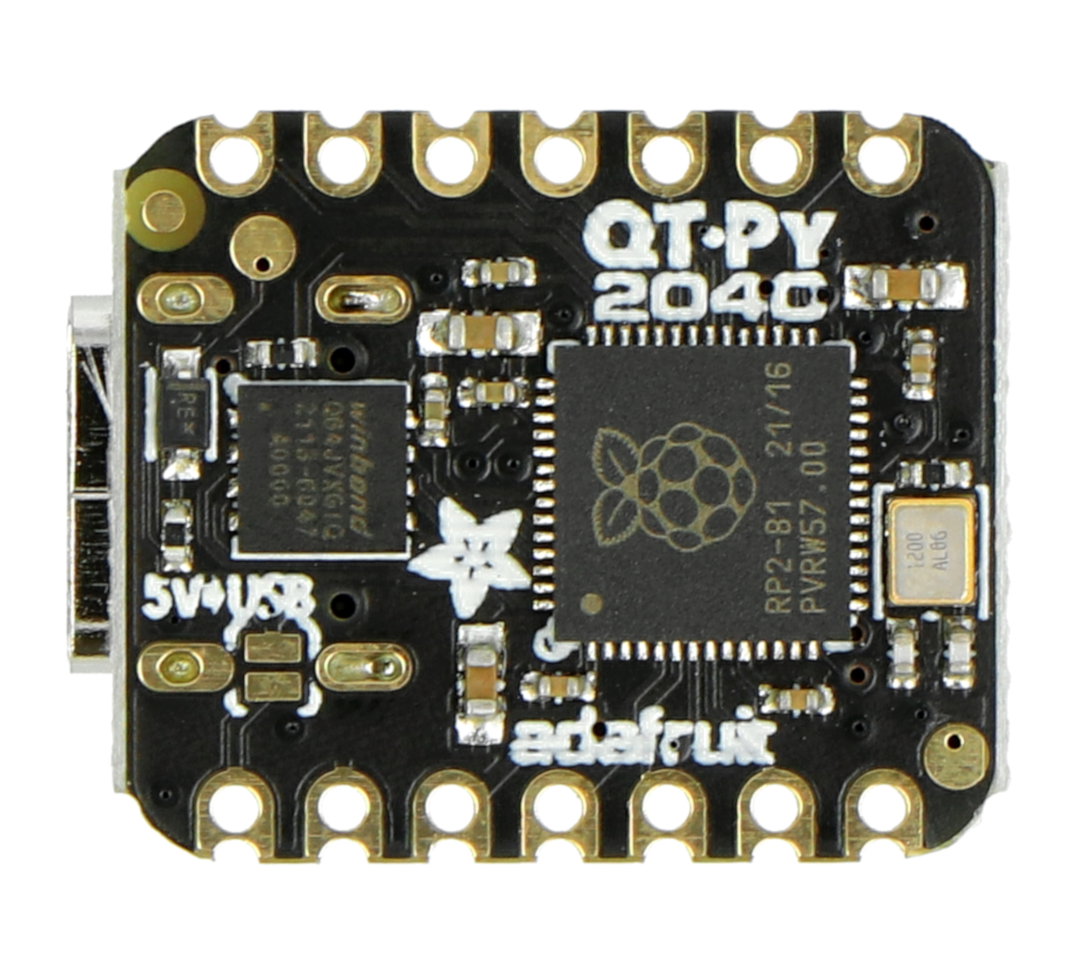

QT Py RP2040 je deska vybavená mikrokontrolérem RP2040. Produkt Adafruit je vybaven systémem, který má dvě jádra ARM Cortex M0 + pracující na frekvenci 125 MHz (při napájení 3,3 V), 264 KB SRAM , 8 MB paměti FLASH (přes externí čip QSPI FLASH). Má také konektory STEMMA QT a konektor USB typu C.
Platforma podporuje oblíbené programovací jazyky MicroPython, CircuitPython a C / C ++ , které lze načíst do paměti prostřednictvím rozhraní USB pomocí vestavěného bootloaderu UF2 nebo externího programátoru prostřednictvím rozhraní SWD. Feather RP2040 má červenou LED a jednu Neopixel RGB LED, kterou lze naprogramovat pomocí CircuitPython.
Hlavní vlastnosti čipu RP2040
- Dvě jádra ARM Cortex-M0 + taktovaná na 125 MHz s napájením 3,3 V
- 264 kB palubní paměti SRAM
- Podporuje až 16 MB externí paměti Flash přes sběrnici QSPI
- Plně připojená příčka AHB
- Ovladač DMA
- Periferní zařízení s interpolátorem a děličem celých čísel
- Programovatelný LDO na čipu pro generování napětí jádra
- 2 vestavěné PLL pro generování hodin, USB a jádra

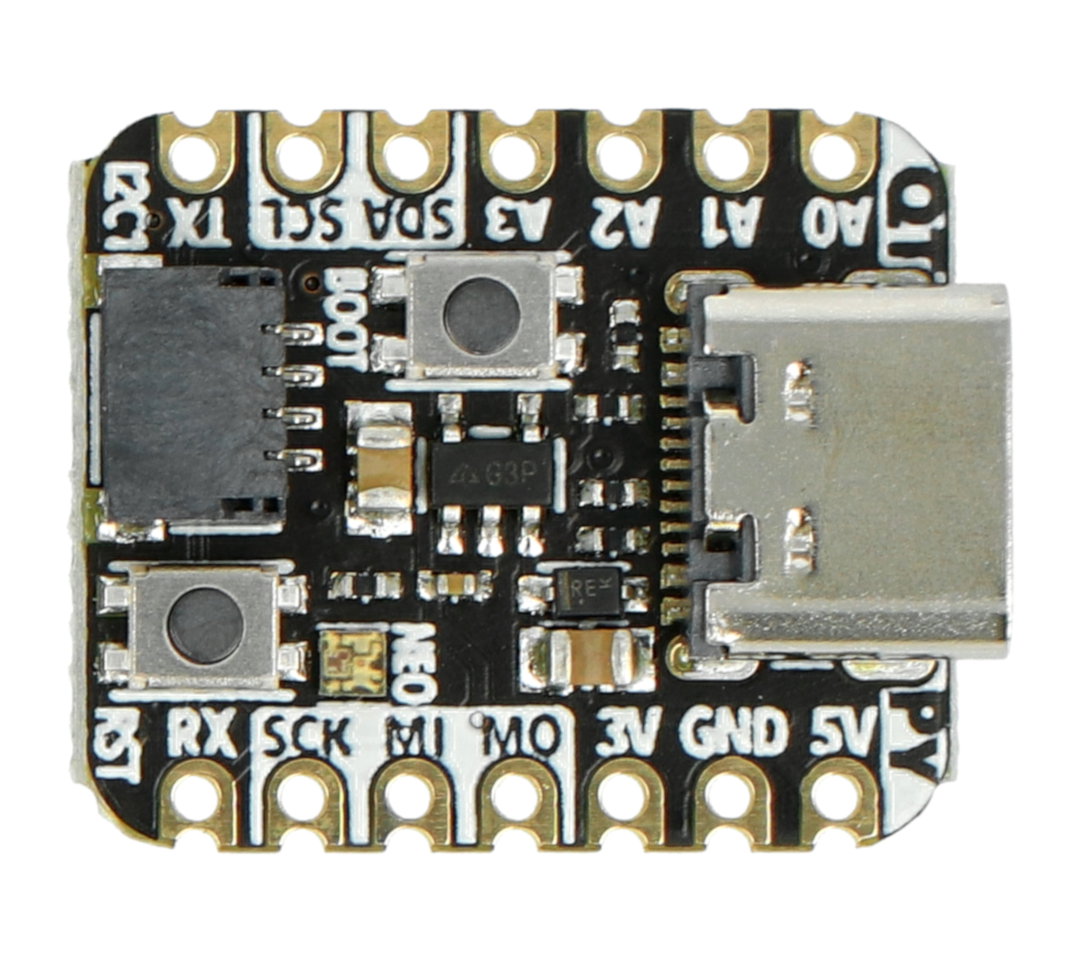

Popis svodů QT Py RP2040
QT Py RP2040 má konektor STEMMA QT, který zajišťuje rychlé a bezproblémové připojení, a pájecí podložky, na které by měly být připájeny konektory goldpin. Piny na desce odpovídají následujícímu vztahu:
- 3,3, V - napájecí kolík 3,3 V
- 5V - 5V napájecí kolík (připojený ke konektoru USB)
- GND - základ systému
- SCL - hodinový řádek rozhraní I2C
- SDA - datová linka rozhraní I2C
- RX / TX - piny rozhraní UART
- A0 / D0 .. - analogové / digitální piny
Výrobce připravil podrobnou uživatelskou příručku, která obsahuje podrobný popis všech prvků na desce. Šek!
Vývody jsou pájecí podložky a konektor STEMMA QT.
Sada obsahuje také pásek goldpin pro samopájení.
Technická specifikace QT Py RP2040
- Mikrokontrolér: RP2040
- 32jádrový dvoujádrový procesor Cortex M0 +
- Paměť SRAM: 264 kB
- Flash paměť: 8 MB
- Žádná paměť EEPROM
- Napájecí napětí: od 3,3 V do 5 V.
- Komunikační rozhraní I2C
- Konektor:
- USB typu C.
- STEMMA QT

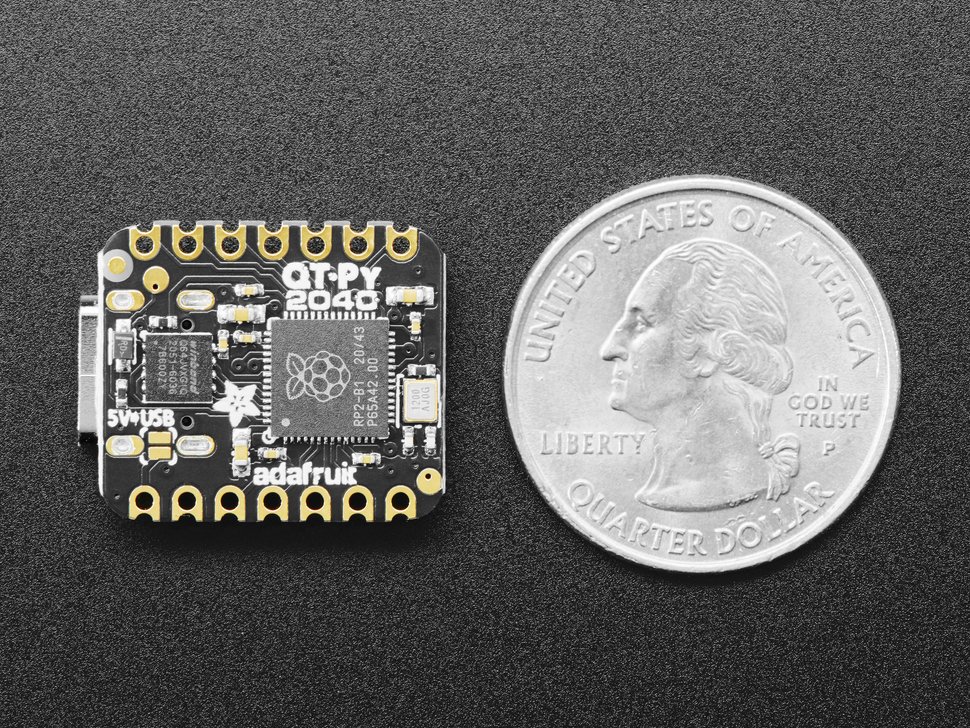

- Rozměry: 21,8 x 17,8 x 5,8 mm
- Hmotnost: 2,2 g

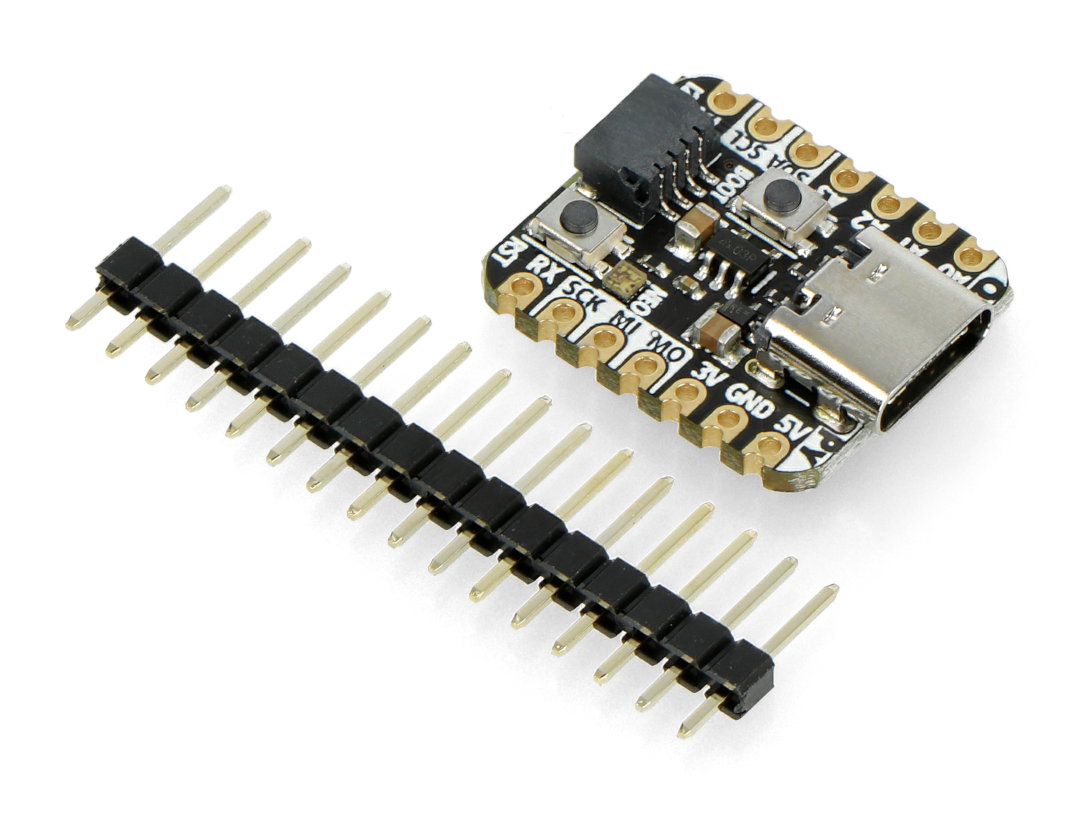

Obsah sady
- QT Py RP2040
- Zlatý proužek - rastr 2,54 mm
Co je to konektor STEMMA QT?
QT Py RP2040 od společnosti Adafruit má konektor STEMMA QT, který umožňuje připojení různých typů senzorů bez pájení. Tento konektor používá pro komunikační rozhraní I2C piny SCL a SDA.
Konektory STEMMA GT jsou 3 nebo 4 pinové konektory JST PH. Usnadňují připojení a čtení různých senzorů a zařízení bez nutnosti pájení jednotlivých prvků. STEMMA 4-pin JST PH jsou větší konektory s roztečí 2,0 mm určené pro I2C. Zatímco 3pinový konektor JST PH konektor s roztečí 2,0 mm je určen pro použití PWM / analogový / digitální převodník.
