Popis produktu: Pimoroni Tiny 2040 2MB - vývojová deska - PiMoroni PIM593
Malý modul s mikrokontrolérem RP2040 a 2 MB QSPI flash paměti (XiP) . Na desce je konektor USB typu C, který lze využít pro napájení, programování a přenos dat. Modul Tiny 2040 je dále vybaven programovatelnou LED, tlačítky Reset a Boot. Deska má menší počet GPIO pinů než Raspberry Pi Pico . To umožnilo znatelně zmenšit velikost produktu. Vývody kolíků ve formě otvorů umožňují připájení zlatého proužku za účelem například připojení modulu přímo k prkénku. Produkt lze naprogramovat pomocí C/C++ nebo MicroPythonu.
Tiny 2040 lze naprogramovat v C/C++ nebo MicroPythonu stejným způsobem jako v Raspberry Pi Pico . Volitelně můžete použít prostředí CircuitPython , pro které byla zpřístupněna uživatelská příručka .

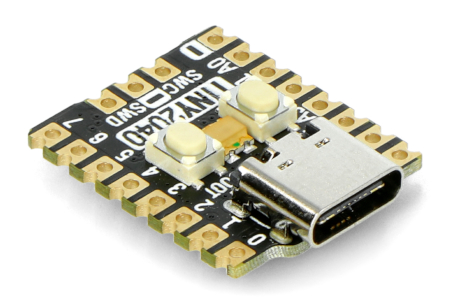

Pimoroni Tiny 2040 - vývojová deska .

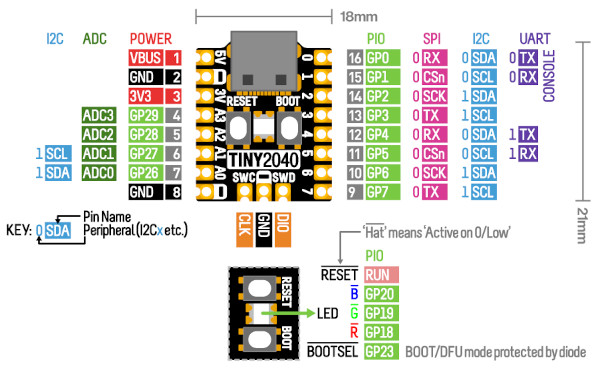

Schéma Pimoroni Tiny 2040 vede .
Velké možnosti malého modulu
Malé rozměry desky Pimoroni Tiny 2040, jejíž rozměry jsou pouze 22,9 x 18,2 mm, nabízí velké možnosti pro prototypování a programování. Základem je dvoujádrový mikrokontrolér RP2040 s ARM Cortex M0 + taktovaným na 133 MHz. Další 2 MB QSPI flash paměti (XiP) umožňuje použití modulu i v pokročilejších projektech. Na malý modul bylo možné umístit až 12 GPIO pinů a také programovatelnou LED, tlačítka Reset a Boot. Ten může díky řešením implementovaným výrobcem fungovat jako uživatelsky ovládaný spínač. Vestavěný regulátor poskytuje logické napětí 3,3 V.
RGB LED je připojena ke kolíkům GP18 a GP20. Je aktivní v nízkém stavu.
Specifikace Pimoroni Tiny 2040
- Napájecí napětí: od 3V do 5,5V
- Mikrokontrolér: RP2040
- Procesor: ARM Cortex M0 + / 133 MHz
- Paměť SRAM: 264 kB
- Flash paměť: 2 MB QSPI (XiP)
- Vestavěná zásuvka USB Type-C
- Počet I/O pinů (vstupy/výstupy): 12
- Regulátor napětí 3,3V
- Podporované komunikační sběrnice: I2C, SPI, UART
- Rozměry desky (včetně USB zásuvky): 22,9 x 18,2 x 6 mm

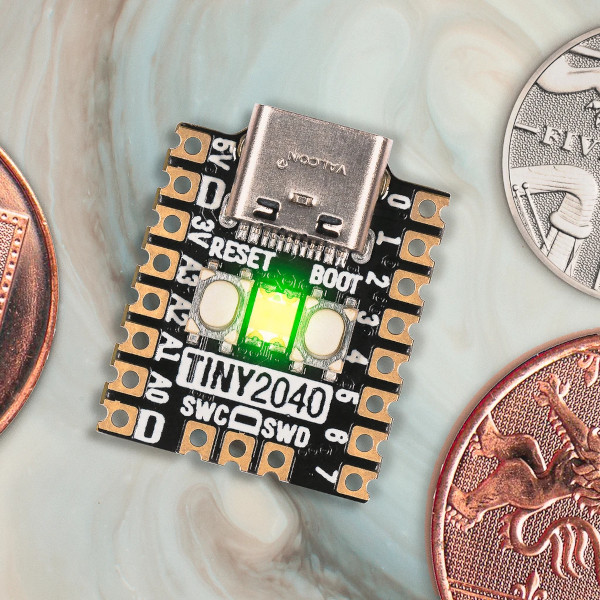

Pimoroni Tiny 2040 .
