Popis produktu: RP2040-Tiny - deska s mikrokontrolérem RP2040 - FPC konektor do USB1.1 - Waveshare 24664
RP2040-Tiny Development Board od Waveshare je malá deska založená na mikrokontroléru RP2040 , který se také nachází v populárním Raspberry Pi Pico . Má dvě jádra Cortex M0+, taktovaná až na 133 MHz , 264 kB SRAM a 2 MB Flash paměti . Dokáže komunikovat přes mnoho populárních rozhraní, např. I2C, SPI, UART, PWM. Modul je vybaven 8pinovým FPC konektorem, určeným pro připojení volitelného modulu se zásuvkou USB Type-C Rozhraní USB1.1 zabudované v systému umožňuje komunikaci s počítači i programování desky. Platforma podporuje programovací jazyky jako MicroPython a C/C++. Deska je dále vybavena RGB LED - WS2812.

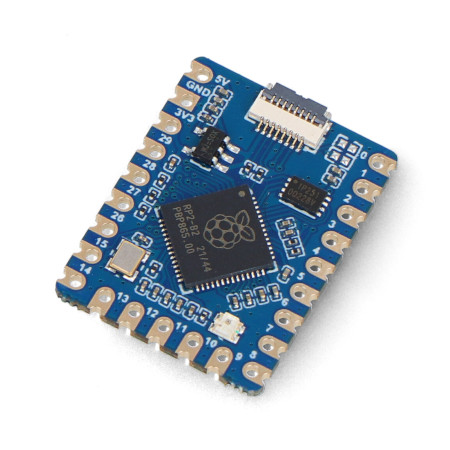

RP2040-Tiny - deska s mikrokontrolérem RP2040 - FPC konektor do USB1.1 - Waveshare 24664.

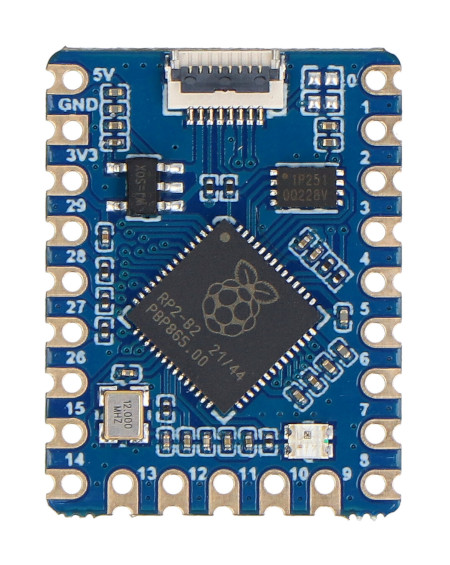

RP2040-Tiny - deska s mikrokontrolérem RP2040.
Hlavní vlastnosti mikrokontroléru RP2040
- Dvoujádrový procesor – Cortex M0+ taktovaný až na 133 MHz, poskytuje vysoký výpočetní výkon.
- Velké množství operační paměti - 264 kB SRAM.
- Externí programová paměť - další 2 MB Flash paměťový čip rozšiřuje možnosti využití systému.
- Mnoho populárních rozhraní - včetně: I2C, SPI, ADC, PWM, UART, USB.
- 8 programovatelných vstupů/výstupů (PIO) - umožňují snadnou integraci nestandardních rozhraní a akceleraci procesoru.
- Bootloader - rychlé programování přes USB metodou drag-and-drop.
- Vestavěný teplotní senzor.
- Podpora jazyků MicroPython a C/C++.
Volitelná deska USB Type-C není součástí dodávky a je nutné ji zakoupit samostatně.

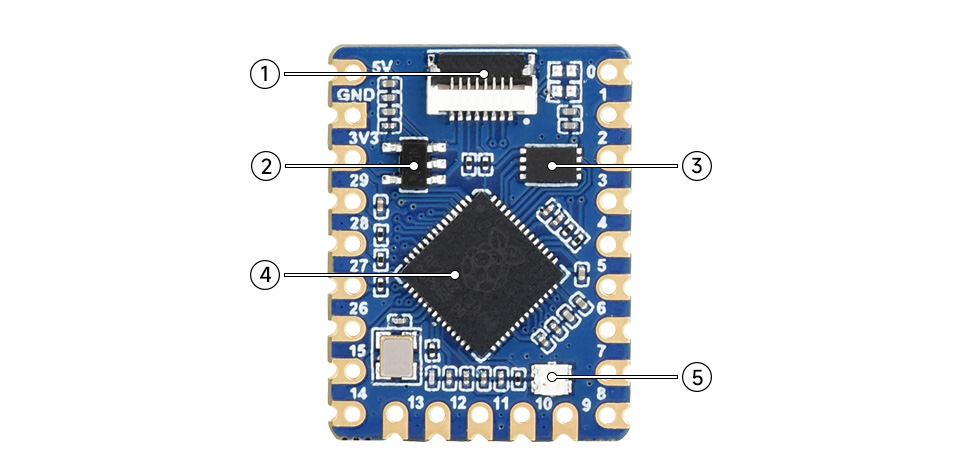

Uspořádání prvků na desce
- 1 - FPC konektor - 8pinový konektor s roztečí 0,5 mm pro volitelný USB modul.
- 2 - RT9193-33 - regulátor napětí s kapacitou až 500 mA.
- 3 - W25Q16JVUXIQ - Flash paměťový čip s kapacitou 2 MB.
- 4 - RP2040 - hlavní mikrokontrolér s dvoujádrovým procesorem Cortex M0+.
- 5 - WS2812 - RGB LED.
Prvky na desce.

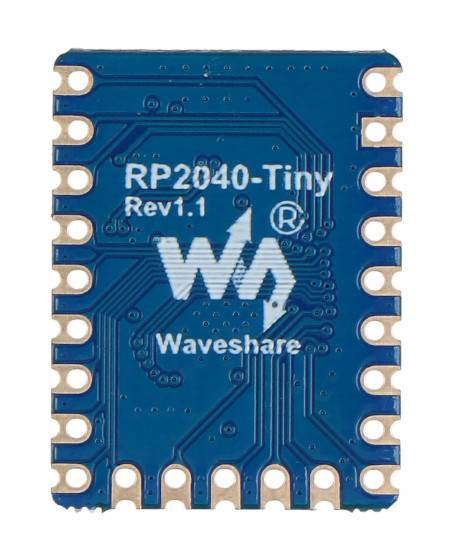

Vybaveno systémem RP2040.
Technické specifikace modulu
- Vestavěný čip: RP2040
- Procesor: dvoujádrový ARM Cortex-M0+ 133 MHz
- Paměť SRAM: 264 kB
- Flash paměť: 2 MB
- 20 GPIO pinů
- Dostupná rozhraní: I2C, SPI, UART, ADC, PWM, USB1.1
- Vestavěný regulátor napětí: RT9193-33
- FPC konektor: 8pinový, rozteč 0,5 mm, určeno pro modul se zásuvkou USB Type-C
- RGB LED: WS2812
- Kolíky vyrobené technologií Castellated Holes
- Rozměry: 23,5 x 18 mm
