Popis produktu: Adafruit KB2040 Kee Boar Driver - deska s mikrokontrolérem RP2040 - Adafruit 5302
Adafruit Kee Boar Driver je deska založená na mikrokontroléru RP2040 . Systém má dvě jádra ARM Cortex M0 + pracující na frekvenci 133 MHz, 264 KB paměti RAM (bez paměti EEPROM) a 8 MB SPI FLASH čip pro ukládání souborů a kódu CircuitPython / MicroPython. Navíc umožňuje připojit externí paměť až do 16 MB přes dedikovanou sběrnici QSPI. Malá deska má 20 GPIO pinů (včetně dvou na QT portu), konektor STEMMA QT a zásuvku USB typu C.

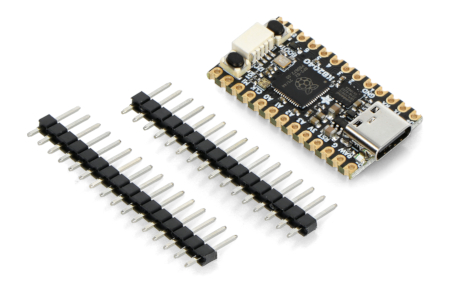

Ovladač Adafruit KB2040 Kee Boar .

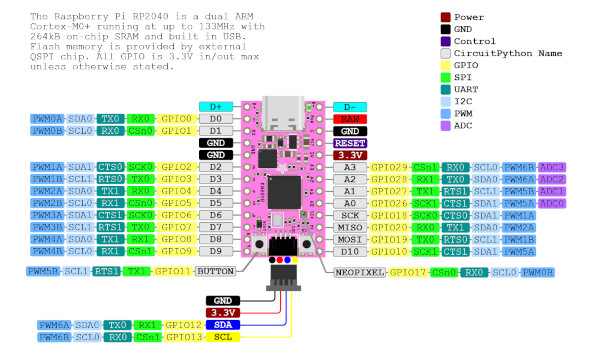

Vedení ovladače Adafruit KB2040 Kee Boar Driver .
GPIO piny na desce
- 18 GPIO pinů umístěných na okrajích desky
- 2 piny GPIO na portu QT
- Čtyři 12bitové ADC
- Dvě I2C periferie, dvě SPI a dvě UART
- 16 PWM výstupů - pro serva, LED atd.
- 10 digitálních GPIO (bez použití ADC)
- 4 analogové GPIO vstupy
Podrobnosti o pinech na desce naleznete v návodu výrobce .
Udržujte funkce modulu Boar Driver
- Tlačítka Reset a Bootloader pro rychlý restart desky. Tlačítko bootloaderu je k dispozici také jako obecné vstupní tlačítko GPIO
- Konektor STEMMA QT je kompatibilní s konektorem SparkFun Qwiic I2C a lze jej použít k připojení a přehrávání zařízení I2C nebo jako 2 další piny GPIO
- Vestavěný regulátor napětí 3,3 V (špičkový proud - špičkový - 500 mA)
- Zelená LED indikuje, že modul je napájen
- Kompatibilní s NeoPixel
- RAW výstup pro napájení NeoPixelů nebo jiných 5V zařízení. Propojka na spodní straně umožňuje obejít pojistku 500 mA (až 2 A z USB)
- Konektor USB Type-C umožňuje přístup k vestavěnému bootloaderu USB ROM a ladění sériového portu
- Další D- a D + piny pro alternativní USB připojení

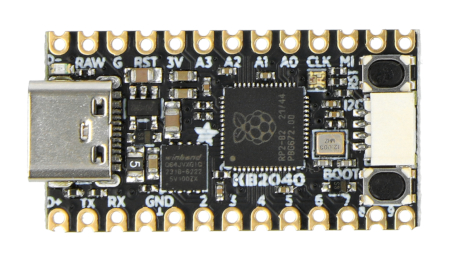

Deska s mikrokontrolérem RP2040 - Adafruit 5302 .
Specifikace Ovladač Adafruit KB2040 Kee Boar
- Procesor: Dual ARM Cortex-M0 + / 133 MHz
- 264 kB SRAM
- Podporuje až 16 MB externí paměti Flash prostřednictvím vyhrazené sběrnice QSPI
- DMA ovladač
- Plně připojená příčka AHB
- Periferní zařízení s interpolátorem a celočíselným dělitelem
- Programovatelné LDO na čipu pro generování napětí jádra
- 2 vestavěné PLL pro generování hodin USB a jádra
- 30 GPIO pinů, z nichž 4 lze použít jako analogové vstupy
- Sdělení:
- 2x UART
- 2 ovladače SPI
- 2 řadiče I2C
- 16 PWM kanálů
- USB 1.1 a řadič PHY s podporou hostitele a zařízení
- Rozměry: 35,0 x 17,8 x 4,9 mm
- Hmotnost: 2,8 g
Obsah sady
- Adafruit KB2040 Kee Boar Driver – 1 položka
- Goldpin pásek pro samopájení - 2 ks.
