Popis produktu: xTool MetalFab - laserový svařovací a CNC řezací stroj - 1200 W
xTool MetalFab 1200 W je pokročilý integrovaný systém pro komplexní obrábění kovů , který kombinuje laserové svařování, ruční a CNC řezání, čištění povrchů a gravírování v jednom ekosystému. Zařízení je založeno na vláknovém laseru o výkonu 1200 W s vlnovou délkou 1080 ± 10 nm , což zajišťuje stabilitu paprsku s vysokou intenzitou, hluboké pronikání materiálu a minimální tepelně ovlivněnou zónu. MetalFab umožňuje ruční i plně automatizovaný provoz díky specializované CNC platformě, což z něj činí univerzální nástroj pro kusovou, dávkovou a prototypovou výrobu.

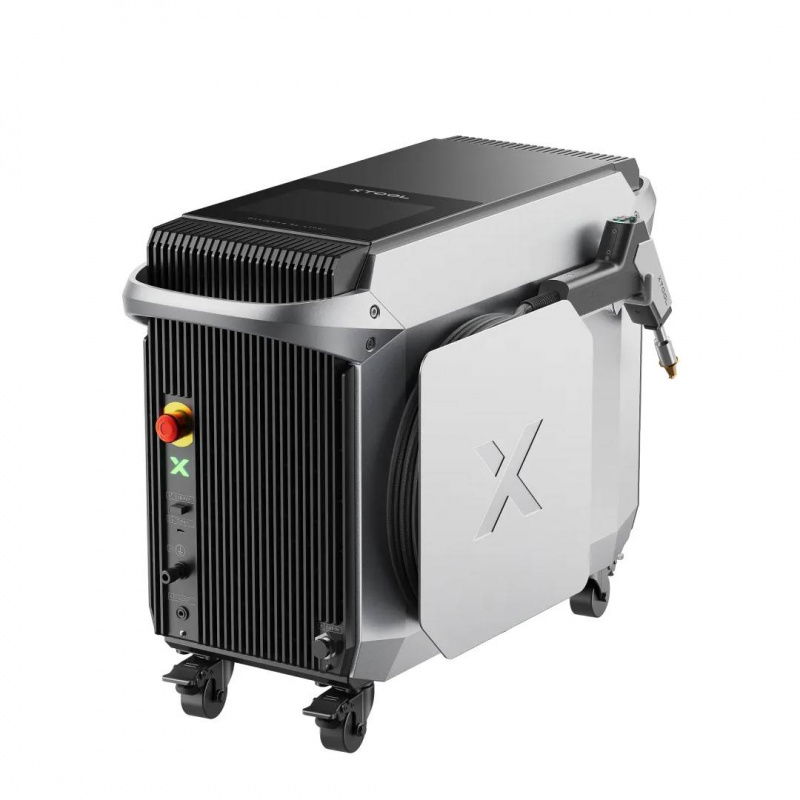

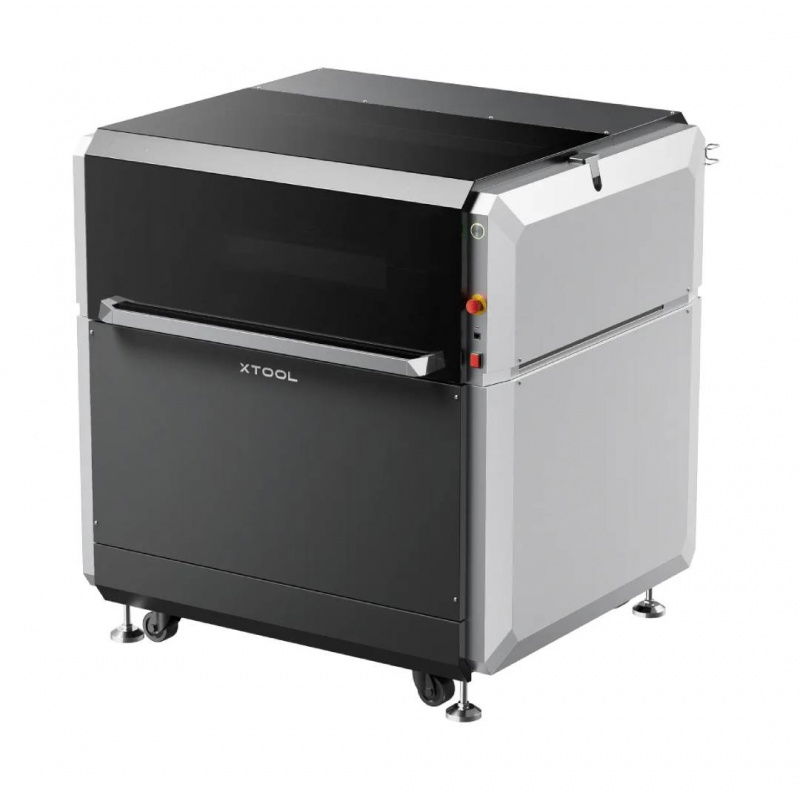

xTool MetalFab - laserová svářečka a CNC řezačka - 1200 W.
MetalFab používá laserový paprsek o výkonu 1200 W s vlnovou délkou 1080 nm, který umožňuje přesné řezání a svařování.

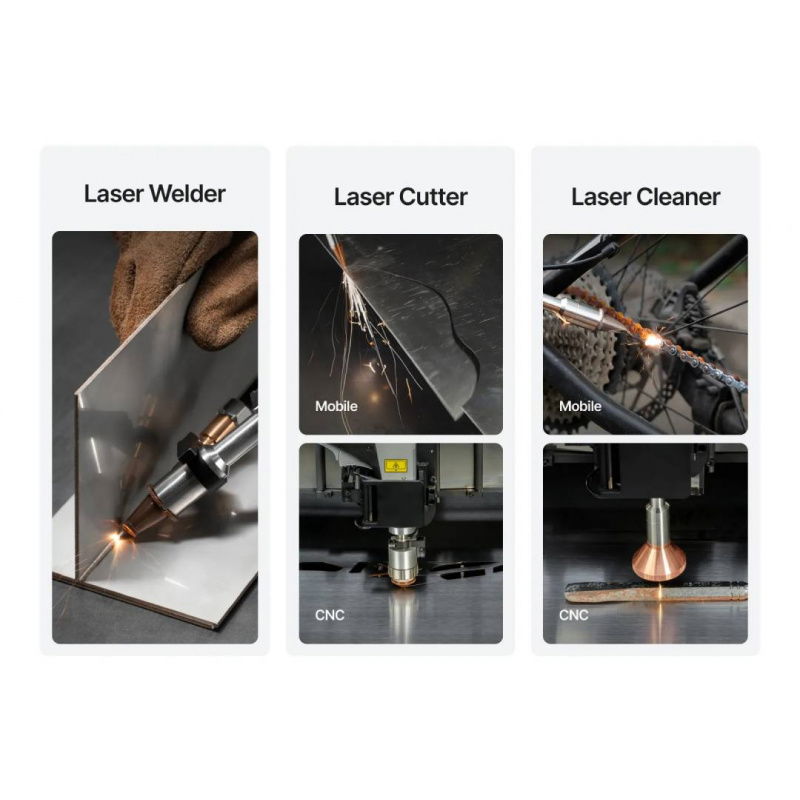

Integrovaný systém „vše v jednom“ – Jak to všechno funguje
Systém xTool MetalFab 1200 W funguje jako ucelený systém, který logicky integruje všechny procesy obrábění kovů do jednoho pracovního prostředí. Součást lze přesně řezat na CNC platformě, poté ručně nebo automaticky svařovat a nakonec čistit nebo gravírovat – to vše bez nutnosti změny stroje nebo konfigurace . Software řídí celý pracovní postup, minimalizuje prostoje a eliminuje chyby vyplývající z ručního nastavování parametrů. To výrazně zkracuje výrobní proces a poskytuje úplnou kontrolu nad každým krokem.

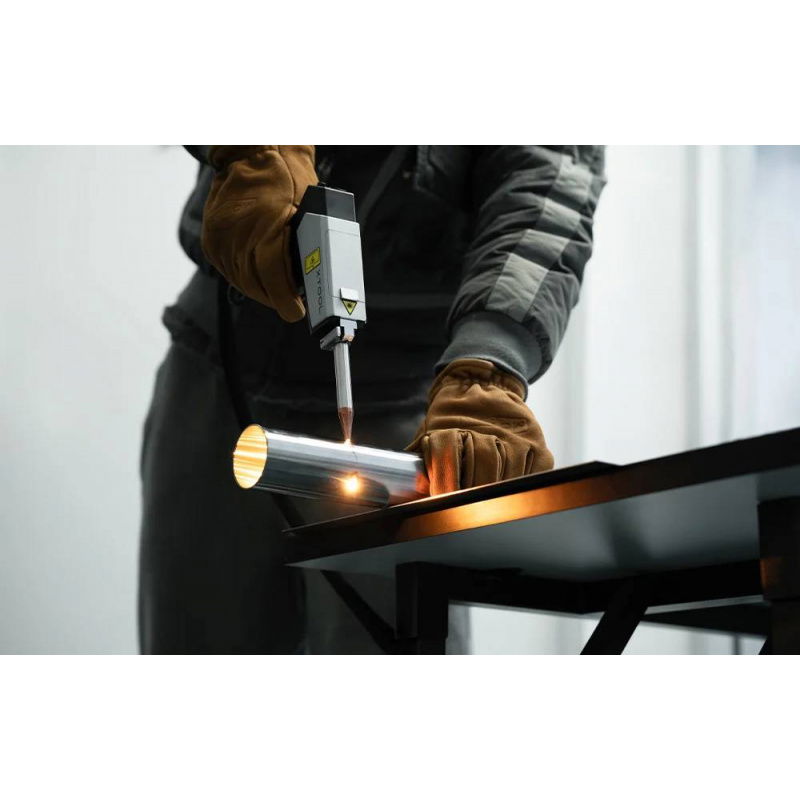

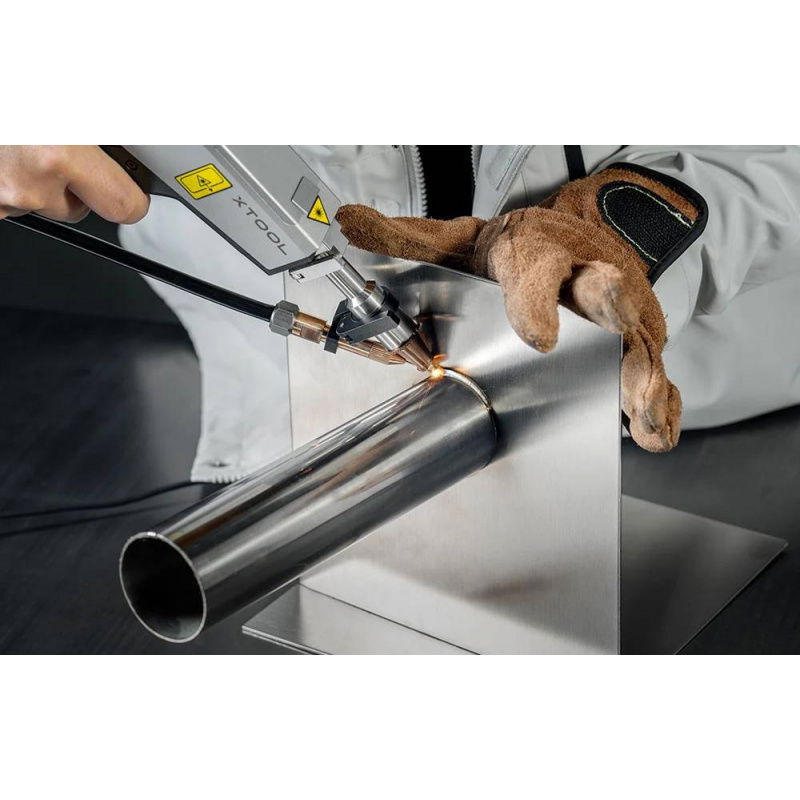

1200W laserová svářečka - přesné svařování kovů
Laserový svařovací modul umožňuje kontinuální, bodové a pulzní svařování kovů o tloušťce od 0,2 mm do 5 mm . Vláknový laser zajišťuje úzký a hluboký svar, minimální tepelně ovlivněnou zónu a velmi nízké riziko deformace . Zařízení podporuje nerezovou ocel, uhlíkovou ocel, hliník, mosaz, titan a speciální slitiny a nabízí kvalitu svaru potvrzenou testy SGS. Lehká integrovaná svařovací hlava umožňuje pohodlný provoz i při dlouhých cyklech.
Technologie vláknového laseru minimalizuje tepelně ovlivněné zóny na ≤ 0,05 mm.
CNC řezací stroj 1Azcx1X3 automatické a opakovatelné řezání

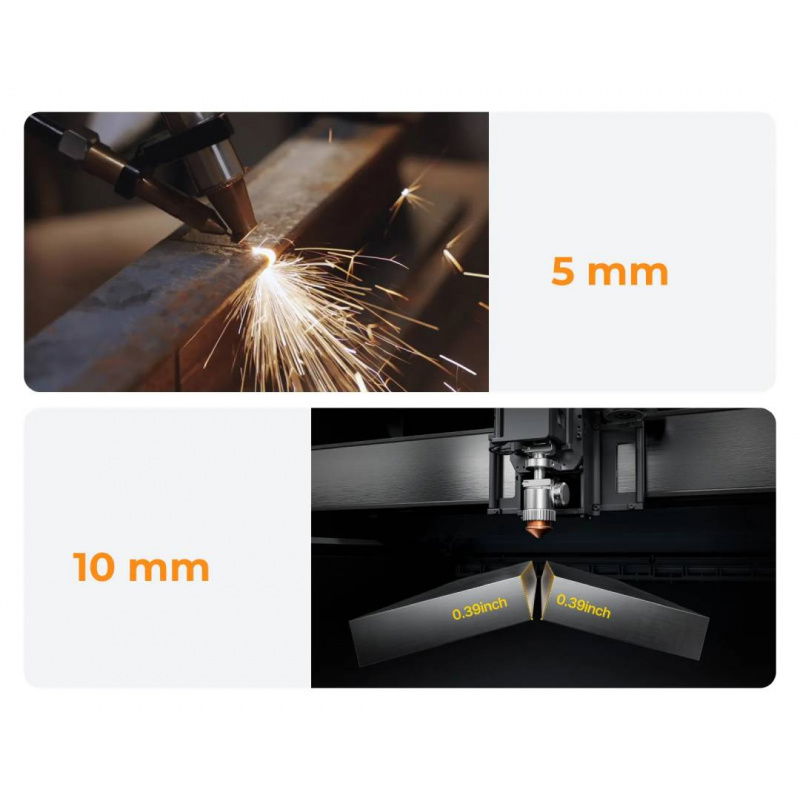

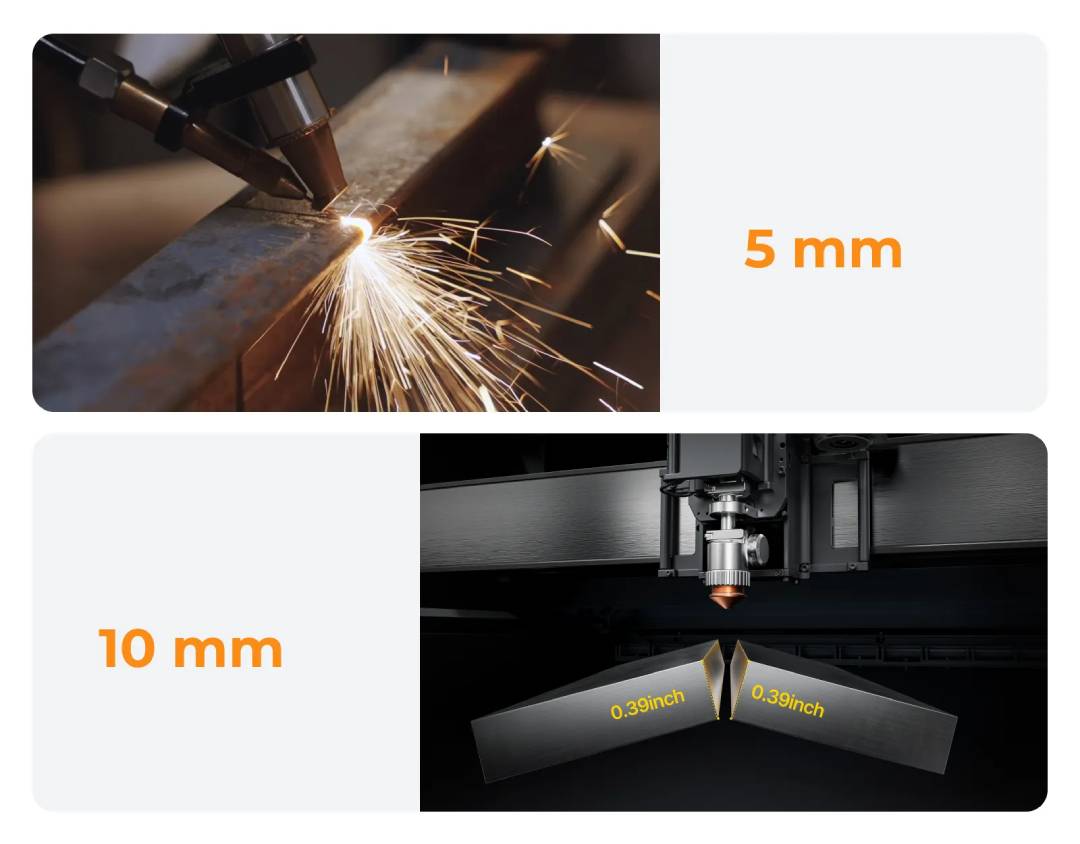

CNC platforma xTool MetalFab nabízí pracovní plochu 610 x 610 x 90 mm a možnost podávání materiálů libovolné délky . V kombinaci se svařovacím strojem o výkonu 1200 W umožňuje řezání bez otřepů uhlíkové oceli do tloušťky 10 mm, nerezové oceli do 5 mm a hliníku do tloušťky 4 mm . Systém os X/Y/Z, regulace výšky a technologie VibeFreeCut™ a FlexiTrack™ zaručují stabilitu, přesnost a čisté hrany i u tenkých plechů.
Duální kamery a inteligentní správa záběrů

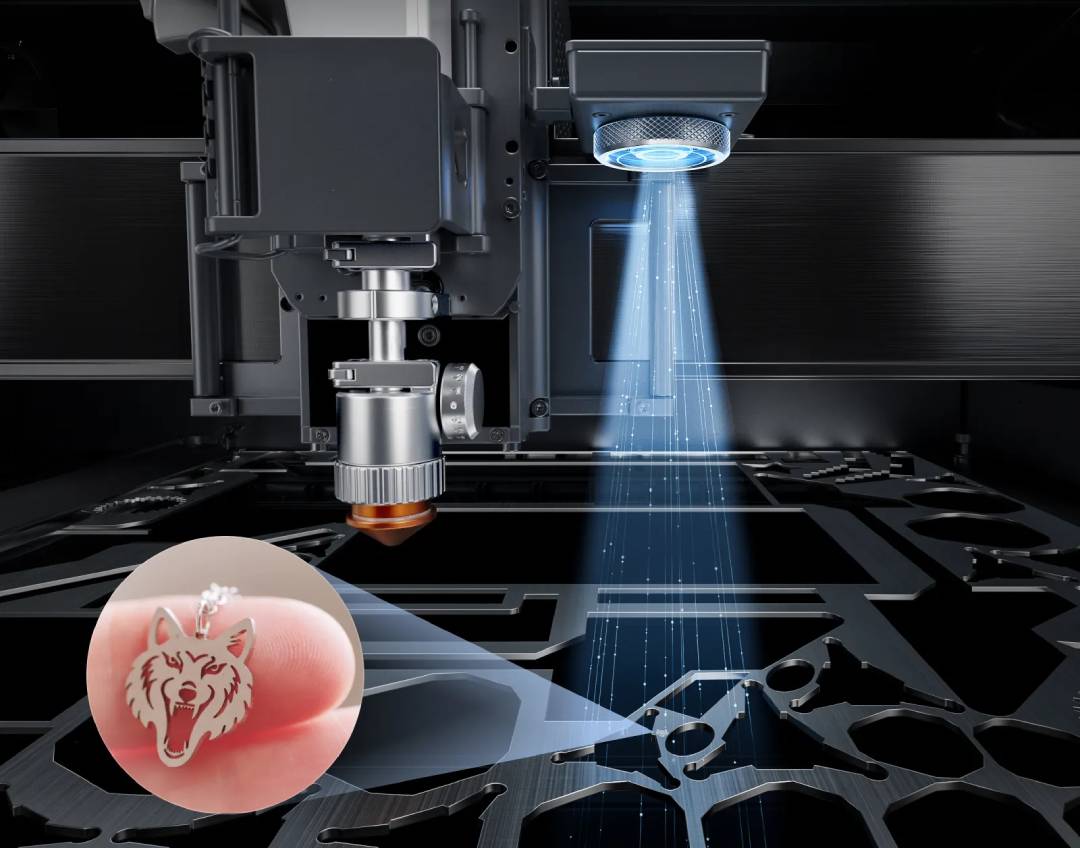

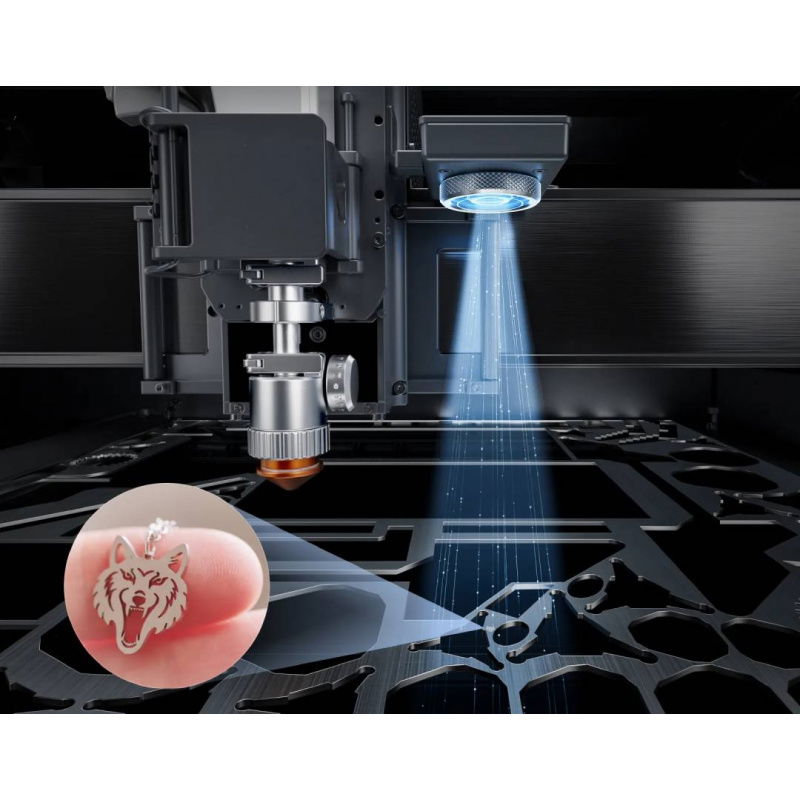

Systém s dvojitou kamerou – 16MPx panoramatická kamera a detailní kamera – umožňuje přesné polohování návrhu a inteligentní uspořádání komponentů na plechu. Funkce Smart Nesting automaticky optimalizuje rozvržení řezu a dosahuje až 98,7% využití materiálu . Lokální kamera umožňuje mikrometrické shodování dílů během sekundárního obrábění , což je klíčové pro přesnou a malosériovou výrobu.
Inteligentní uspořádání prvků umožňuje maximální využití materiálu.

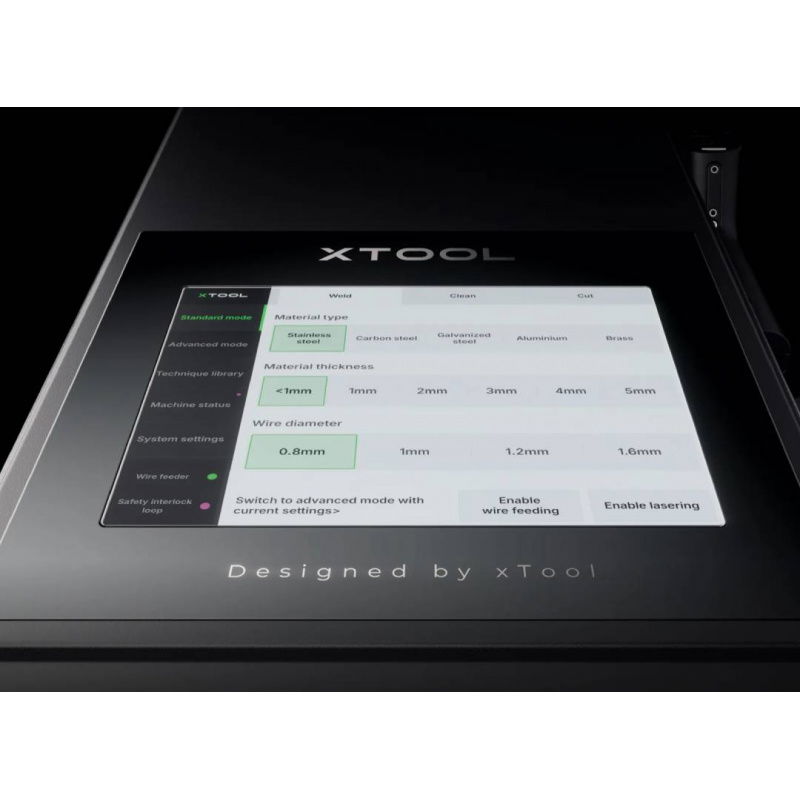

Software xTool Creative Space (XCS) zajišťuje jednoduché a pohodlné ovládání.
Software XCS – Plná kontrola bez zkušeností
xTool MetalFab využívá specializovaný software XCS, který nabízí knihovnu více než 108 přednastavených parametrů pro více než 30 materiálů . Vyberete materiál a systém automaticky upraví výkon, rychlost, frekvenci a ochranný plyn . Technologie Smart Flow Cutting a automatická optimalizace dráhy výrazně zvyšují produktivitu, zkracují dobu obrábění a spotřebu materiálu až o 50 %.
Bezpečnost, odolnost a nepřetržitý provoz 24 hodin denně, 7 dní v týdnu
MetalFab 1200 W splňuje přísné bezpečnostní normy pro lasery třídy 4 a je vybaven 10 aktivními ochrannými systémy , včetně monitorování teploty, krycích senzorů a filtrace OD5+. Průmyslový čip Coherent a účinné chlazení vzduchem zajišťují stabilní provoz v teplotním rozsahu -10 °C až 40 °C . Životnost laseru přesahuje 10 000 hodin , což z něj činí spolehlivý nástroj pro intenzivní používání.
xTool MetalFab zajišťuje stabilní výkon i při teplotách od -10 °C do 40 °C.

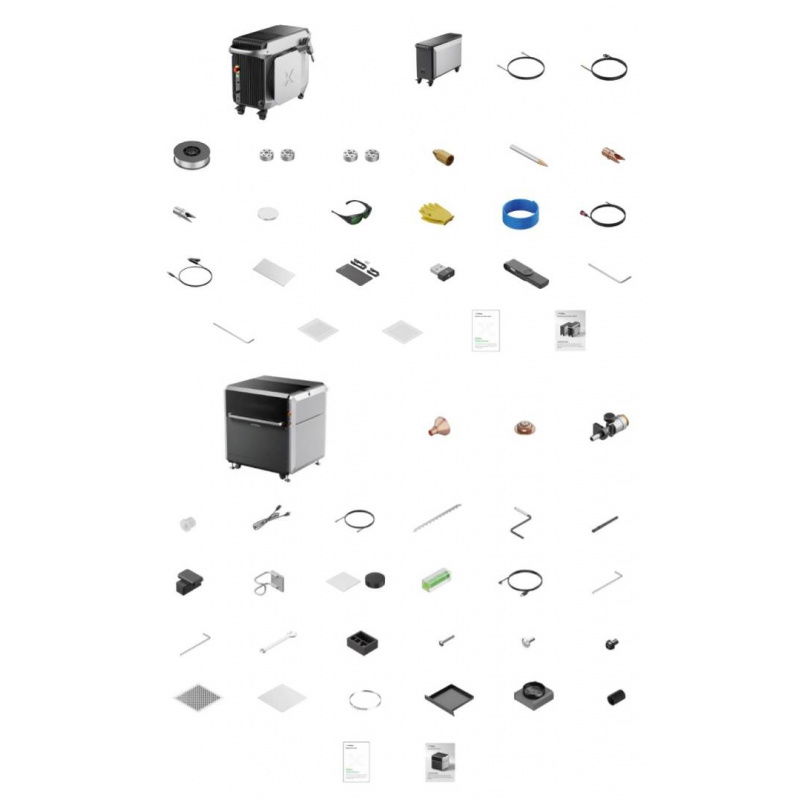

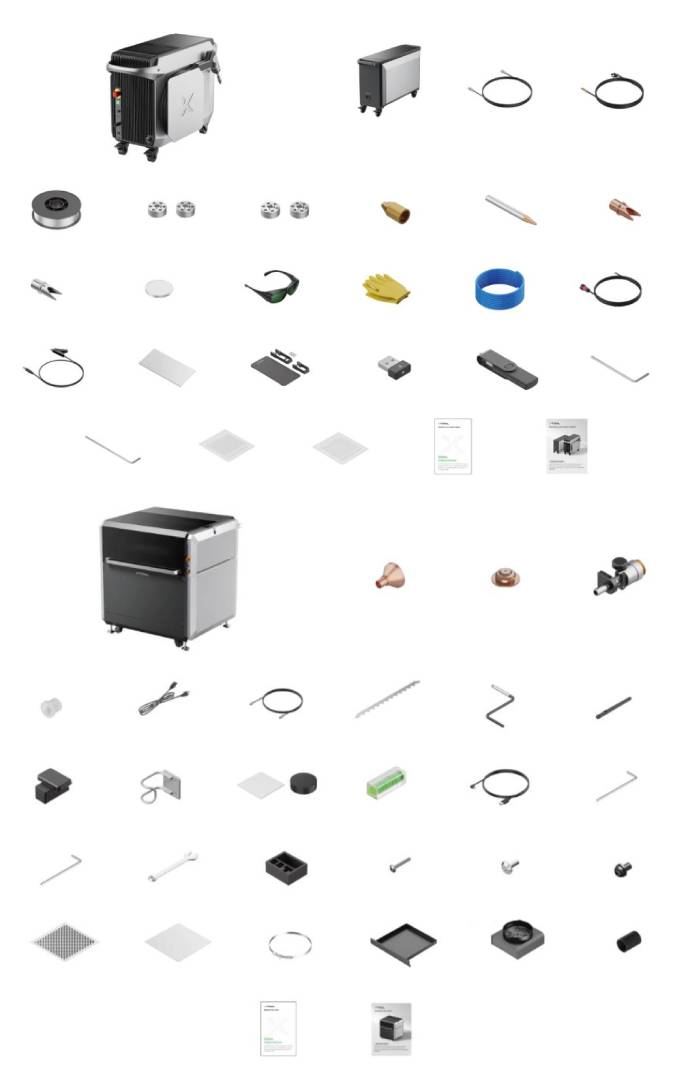

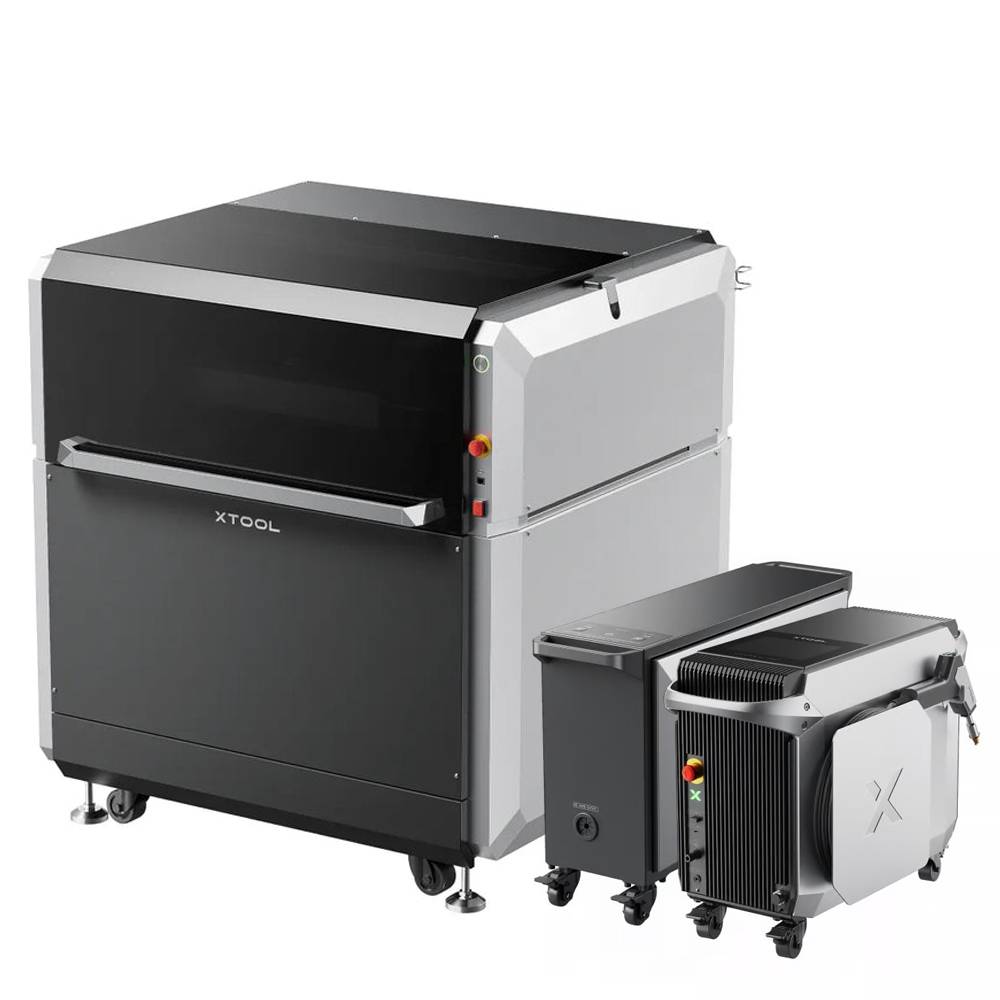

Prvky obsažené v sadě.
Obsah sady
- Laserová svářečka xTool MetalFab 1200 W
- Podavač drátu
- CNC řezací stroj xTool MetalFab
- Příslušenství - podrobný obsah v uživatelské příručce svářečky a CNC řezačky
| Technické specifikace laserové svářečky xTool MetalFab 1200 W | |
|---|---|
| Model | MHJ-K001-200 |
| Výkon laseru | 1200 W |
| Typ laseru | vláknový optický laser |
| Svařovací režimy | kontinuální (CW), modulovaný (MW) |
| Vlnová délka laseru | 1080 ± 10 nm |
| Podporované tloušťky materiálu | od 0,2 mm do 5 mm (ocel, titan), až 4 mm (hliník, mosaz) |
| Šířka čištění | až 45 mm (s volitelným příslušenstvím MaxClean), až 10 mm po svaření |
| Podporované materiály | nerezová ocel, uhlíková ocel, hliník, mosaz, titan, pozinkovaná ocel, slitiny hořčíku, niklu a zinku |
| Účinnost fotoelektrické konverze | 36 % |
| Doporučené plyny | dusík, argon, kyslík - 99,99 % |
| Délka kabelu hlavy | 5 metrů |
| Minimální poloměr ohybu kabelu | ≥ 150 mm |
| Napájecí napětí | od 200 V do 240 V AC, 50/60 Hz |
| Maximální spotřeba proudu | 21 A |
| Jmenovitý výkon | 4200 W |
| Chlazení | chlazení vzduchem |
| Bezpečnostní certifikace | třída 4 (bezpečnost pro lasery třídy 4) |
| Provozní teplota | od -10 °C do 40 °C |
| Skladovací teplota | od -10 °C do 60 °C |
| Vlhkost okolí | od 10 % do 85 % |
| Rozměry | 728 × 327 × 512 mm |
| Mše | 38,2 kg |
| Technické specifikace podavače drátu | |
| Rychlost podávání drátu | od 2 mm/s do 100 mm/s |
| Podporované průměry drátů | 0,8 mm, 1 mm, 1,2 mm, 1,6 mm |
| Maximální hmotnost cívky | 15 kg |
| Max. vnější průměr cívky | 300 mm |
| Max. tloušťka cívky | 105 mm |
| Délka podávací trubice drátu | 3 m |
| Provozní napětí | 24 V stejnosměrného proudu |
| Rozměry | 232 × 664 × 417 mm |
| Mše | 13,2 kg |
| Technické specifikace CNC řezacího stroje xTool MetalFab | |
| Pracovní oblast | 610 x 610 mm |
| Maximální tloušťka řezu | až 10 mm |
| Přesnost pohybu | ±0,1 mm |
| Maximální provozní rychlost | 400 mm/s |
| Rozsah osy Z | 90 mm |
| Rozměry | 1175 × 1157 × 1230 mm |
| Mše | 150 kg |
