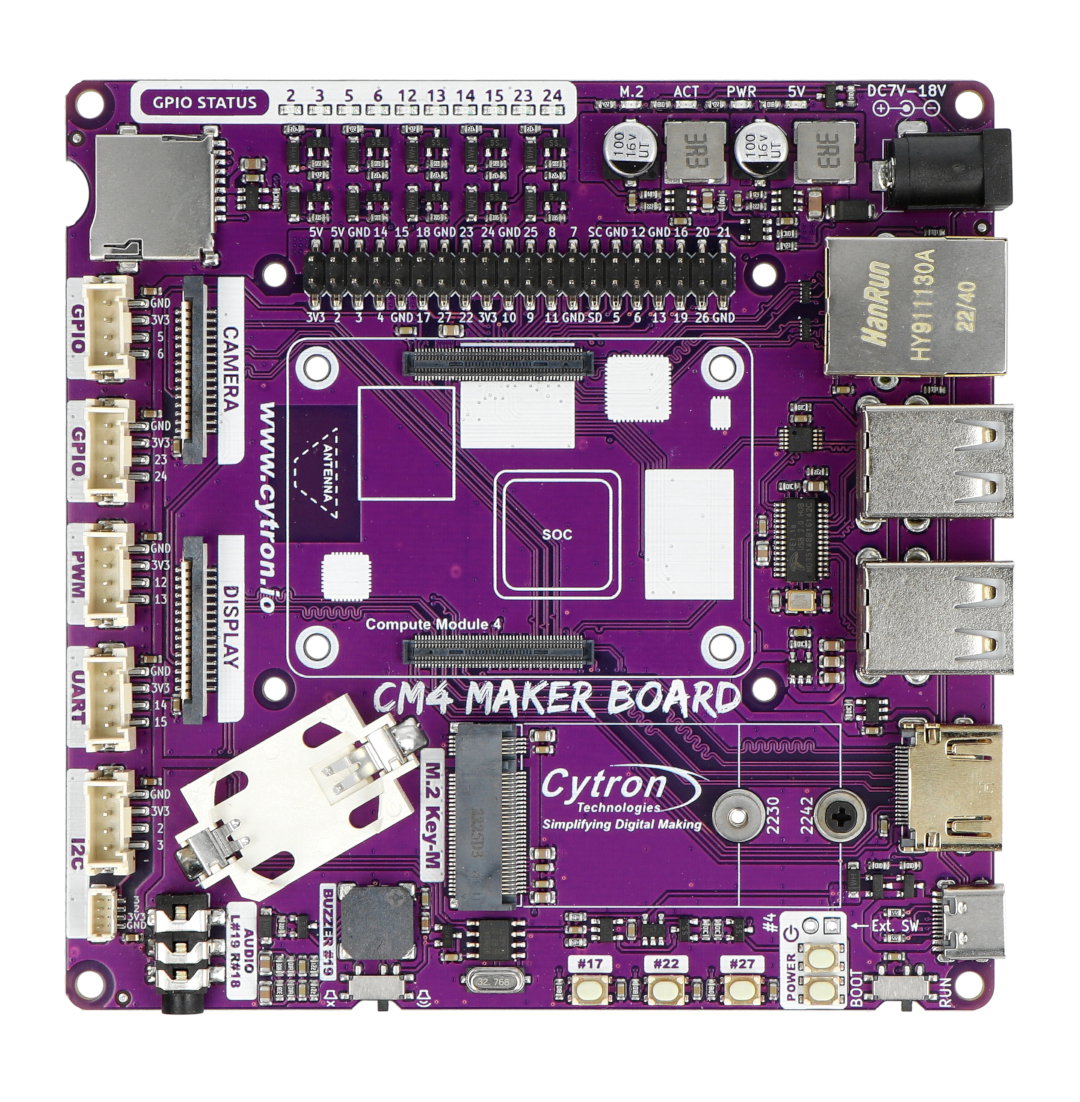

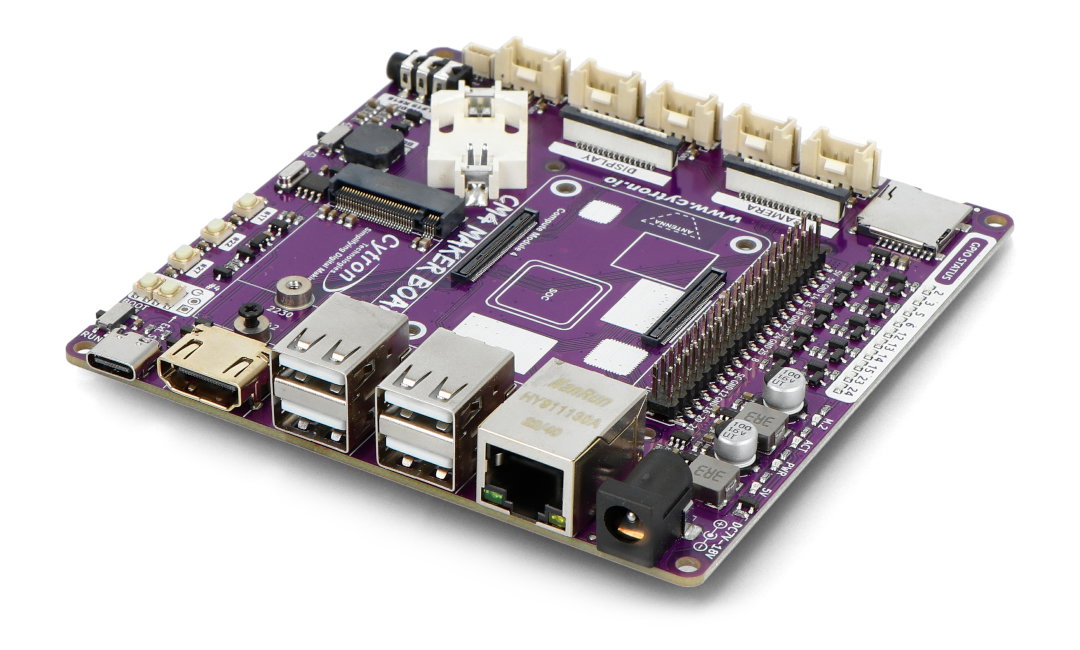

CM4 Maker Board - základní deska pro Raspberry Pi CM4 - Cytron V-MAKER-CM4
CM4 Maker Board je základní deska vytvořená pro Raspberry Pi Compute Module 4 . Umožňuje výstup rozhraní modulu jako: USB 2.0, Ethernet, HDMI, DSI, CSI do příslušných konektorů. Má také GPIO piny, které umožňují použití překryvů Pi HAT . Díky konektoru pro M.2 disk a konektoru microSD karty se nemusíme starat o to, zda má náš modul dostatek vnitřní paměti. Výrobce nezapomněl ani na systém RTC s dedikovaným konektorem baterie. Napájení probíhá přes DC nebo USB Type-C konektor.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: CM4 Maker Board - základní deska pro Raspberry Pi CM4 - Cytron V-MAKER-CM4
CM4 Maker Board je základní deska vytvořená pro Raspberry Pi Compute Module 4 . Umožňuje výstup rozhraní modulu jako: USB 2.0, Ethernet, HDMI, DSI, CSI do příslušných konektorů. Má také piny GPIO, které umožňují použití překryvů Pi HAT, a další tlačítka, LED diody a konektory I2C nebo SPI usnadňují experimentování. Díky konektoru pro M.2 disk a konektoru microSD karty se nemusíme starat o to, zda má náš modul dostatek vnitřní paměti. Výrobce nezapomněl ani na systém PCF85063A RTC s dedikovaným konektorem baterie. Napájení probíhá přes DC Jack konektor, s napětím 7 V až 18 V, nebo USB Type C , s napětím 5 V.
CM4 Maker Board - základní deska pro Raspberry Pi CM4 - Cytron V-MAKER-CM4
Modul Raspberry Pi CM4 není součástí sady, ale lze jej nalézt v naší nabídce !
Základní deska je navržena pro populární Compute Module 4.
Co je výpočetní modul Raspberry Pi?
Raspberry Pi Compute Module 4 je miniaturizovaná verze jednodeskového počítače Raspberry Pi 4B. Základem je čtyřjádrový procesor Broadcom BCM2711 Cortex-A72 s taktovací frekvencí 1,5 GHz. Dodává se v mnoha verzích, lišících se RAM (1 GB, 2 GB, 4 GB nebo 8 GB) a vnitřní pamětí eMMC (bez vestavěné paměti, 8 GB, 16 GB nebo 32 GB). K dispozici jsou také varianty vybavené WiFi 2,4 GHz, 5,0 GHz a Bluetooth 5.0, bezdrátovou konektivitou BLE.
Raspberry Pi CM4 je určeno k montáži na základní desky, proto nemá konektory pro implementovaná rozhraní, jako je USB nebo Ethernet.
Hlavní vlastnosti CM4 Maker Board
- Mnoho pinů - deska má piny pro oblíbená rozhraní známá z PC počítačů a také konektory Grove a GPIO kompatibilní s překryvy HAT.
- Konektor M.2 a karty microSD - umožňují použití modulů CM4 bez vestavěné paměti eMMC a použití externích disků.
- Další tlačítka a LED diody – v kombinaci s GPIO konektory a rozhraními jako I2C, SPI, UART usnadňují vývojářům experimentování a rozšiřují možnosti desky.
- Vestavěný RTC čip - PCF85063A - modul reálného času díky baterii CR2032 může pokračovat v měření času, i když je odpojeno externí napájení.
- Dvě možnosti napájení – široký rozsah vstupních napětí na konektoru DC Jack (od 7 V do 18 V) a USB typu C (5 V), usnadňují nalezení zdroje napájení modulu.
- Boot switch – umožňuje snadné nahrání operačního systému do paměti eMMC vestavěné do Compute Module 4.

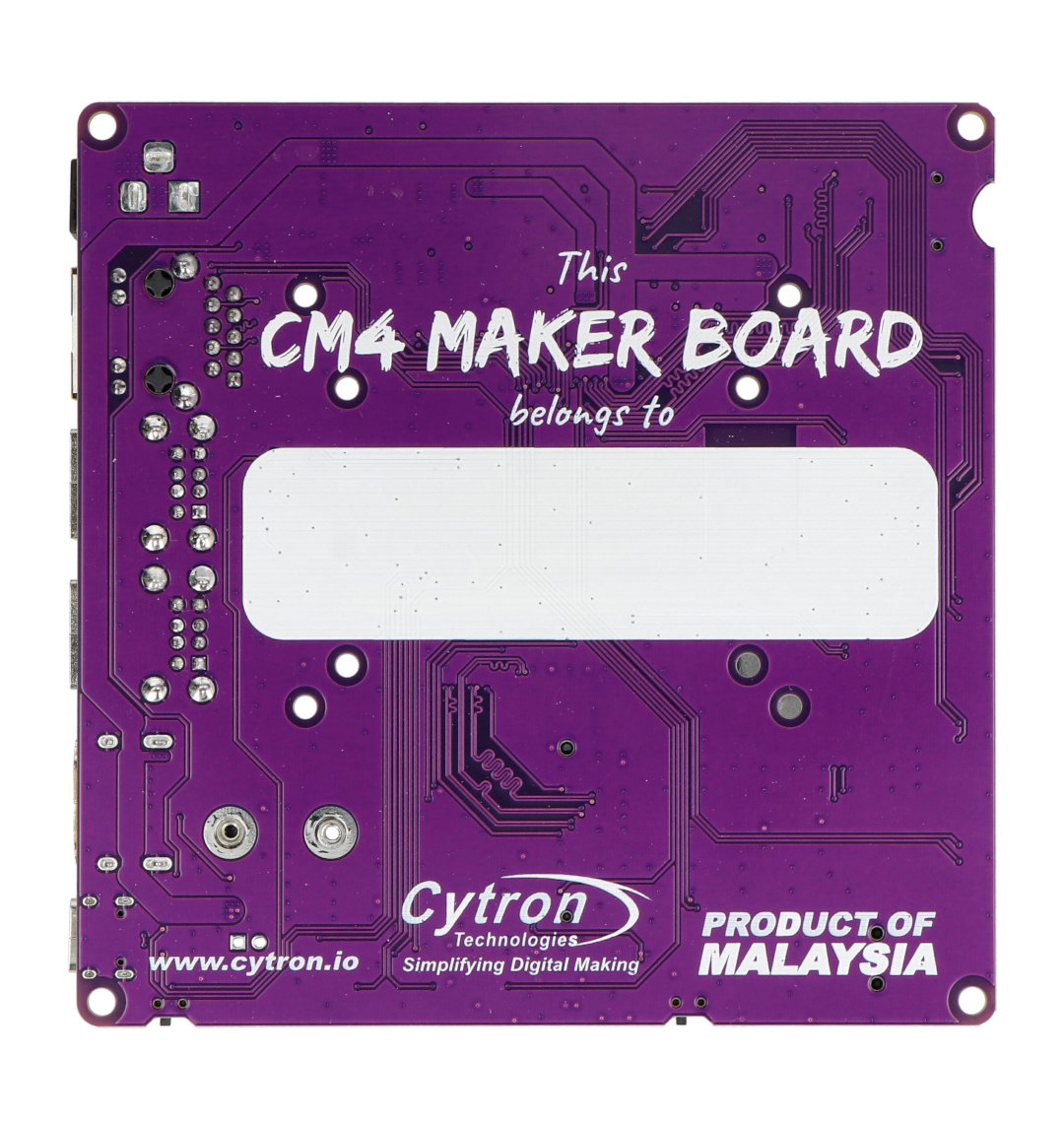

Na spodní straně desky je místo pro podpis.

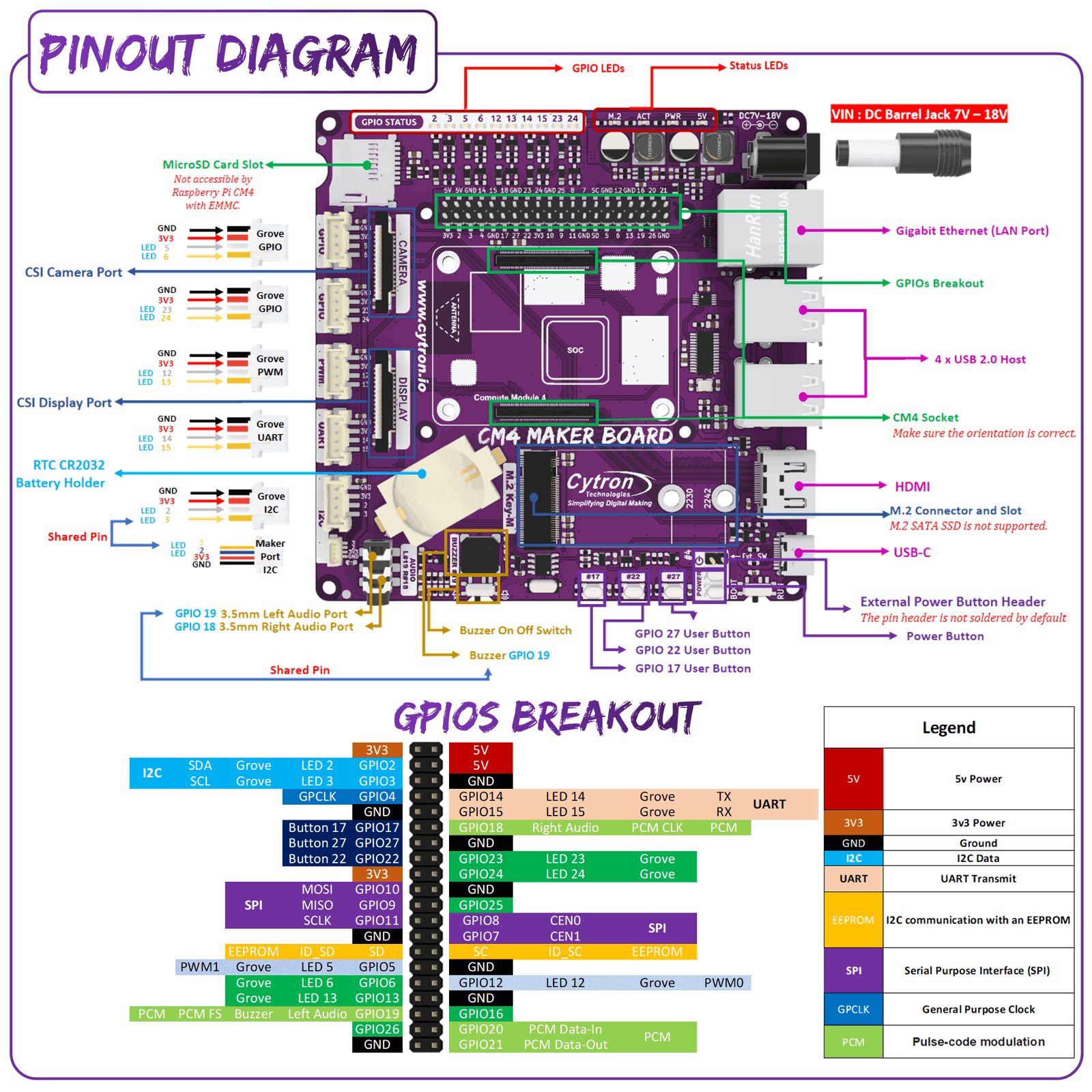

Nejdůležitější piny základní desky CM4
- Gigabit Ethernet (port LAN)
- 4x USB 2.0 typ A
- HDMI
- USB typu C - lze použít i pro napájení
- DC Jack konektor - 7V až 18V
- M.2 - pro mechaniky a rozšiřující karty
- 5 x Grove konektor
- Konektory CSI a DSI - pro kameru a displej
- Audio Jack 3,5 mm
- slot na microSD kartu
- GPIO konektory - kompatibilní s Raspberry Pi HAT
Technické specifikace CM4 Maker Board
| Osud | Výpočetní modul Raspberry Pi 4 |
|---|---|
| Zdroj napájení | DC Jack: 7V až 18V USB Type-C: 5V |
| Tlačítka | 3x uživatelsky přístupná tlačítka BOOT spínač Tlačítko napájení |
| LED diody | 10 x GPIO LED 4 x LED stav |
| Další funkce | Vestavěný bzučák |
| RTC systém | PCF85063 |
| RTC baterie | Konektor baterie CR2032 |
| Rozměry desky | 104 x 110 mm |
| Způsob montáže | 4 montážní otvory |
Konektory k dispozici | |
| Konektor fotoaparátu | CSI |
| Video | DSI - konektor displeje HDMI - plná velikost |
| Zvuk | 3,5mm jack |
| Paměťové karty | microSD |
| Hromadná paměť | konektor M.2 |
| Grove konektory | 2 x GPIO 1x PWM 1x UART 1 x I2C |
| MakerPort | 4pinový konektor JST-SH |
| USB | 1x USB 2.0 - typ C 4x USB 2.0 - typ A |
| Síť | Gigabit Ethernet - RJ45 |
| GPIO výstupy | Kompatibilní s Pi HATs |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Napětí z | 7,0 V |
| Napětí dolů | 18,0 V |
| UC - Ethernet | Ano |
| Kanály UC - PWM | 1 |
| UC - USB rozhraní | 5x USB |
| UC - microSD | Ano |
| UC - HDMI port | Ano |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Šířka | 12 cm |
| Výška | 11,5 cm |
| Hloubka | 2,2 cm |
| Hmotnost | 0,1 kg |
