Popis produktu: Modul RTC DS3231SN s watchdogem pro Raspberry Pi - Waveshare 25766
Shield kombinuje funkce hodin reálného času (RTC) s hardwarovým systémovým dohledem a je navržen pro použití s deskami Raspberry Pi . Vestavěný čip DS3231SN zajišťuje vysoce přesné časování díky teplotní kompenzaci, což je obzvláště důležité v systémech pracujících bez přístupu k internetu. Čip CH32V003 implementuje funkci watchdog, která monitoruje provoz Raspberry Pi a automaticky jej resetuje, pokud v zadaném čase nedojde k žádné reakci. Dobu dohledu lze konfigurovat od 1 s do 65 535 s.

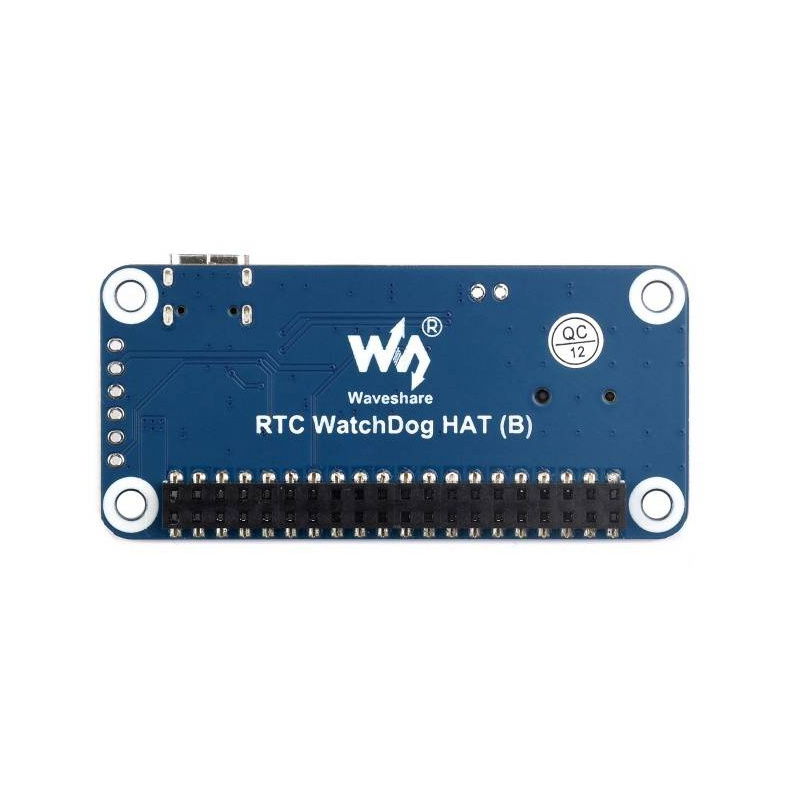

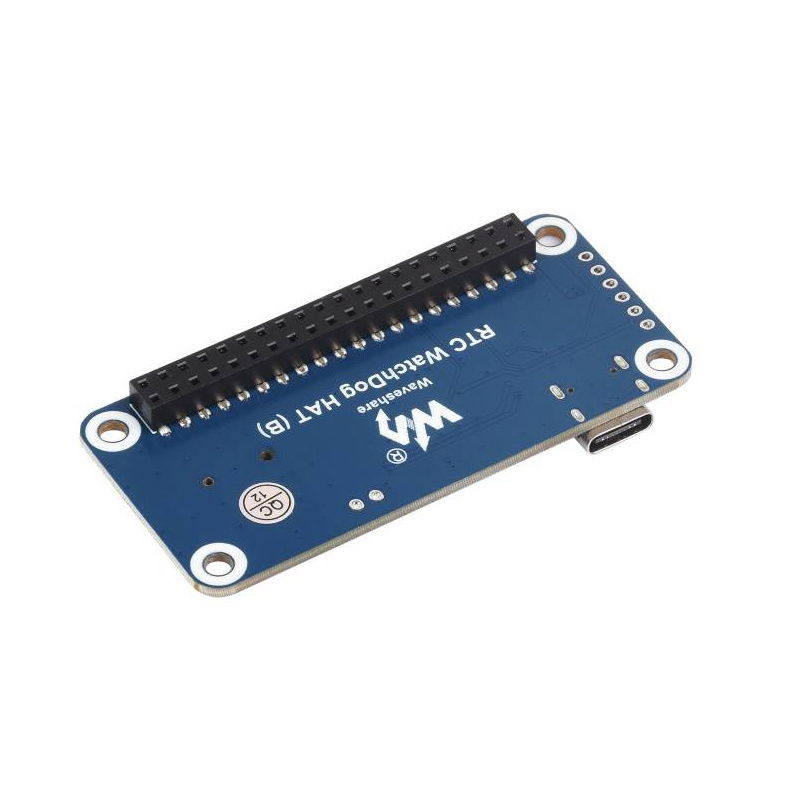

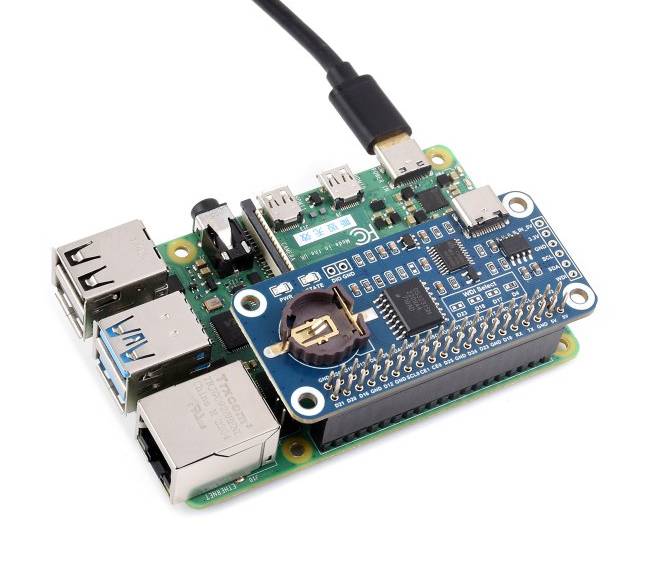

Modul s hodinami reálného času RTC DS3231SN a obvodem Watchdog pro Raspberry Pi - Waveshare 25766.
Modul používá čip RTC DS3231.
Hlavní vlastnosti modulu
- Hodiny DS3231SN RTC : poskytují vysoce přesné měření času s teplotní kompenzací
- Vestavěný hlídací čip CH32V003 : umožňuje automatický reset systému v případě zablokování
- Rozhraní I2C : jednoduchá integrace s Raspberry Pi
- Nastavitelná doba dohledu : rozsah od 1 s do 65535 s
- Podpora baterií CR1220 : záložní čas v případě výpadku napájení ze sítě
- 40pinový GPIO konektor : plně kompatibilní s rodinou Raspberry Pi

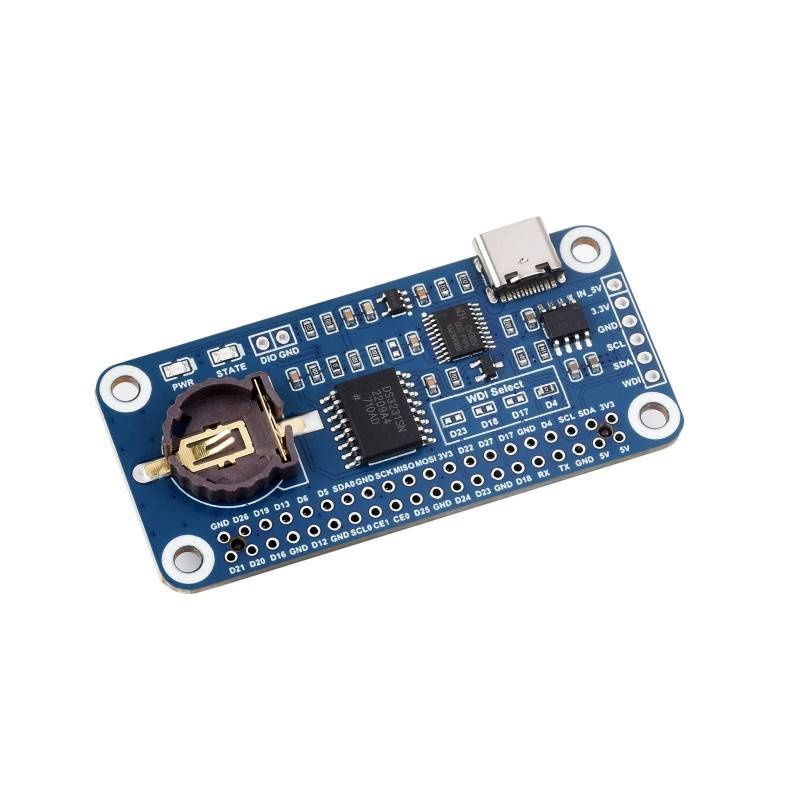

Prvky na desce
- Napájecí vstup USB typu C
- Hlídací čip CH32V003
- Patice pro baterii CR1220
- Indikátor stavu hlídacího systému
- Indikátor napájení
- 40pinový GPIO konektor
- RTC DS3231SN
- Výběr pinu resetování hlídacího systému
- Řídicí rozhraní

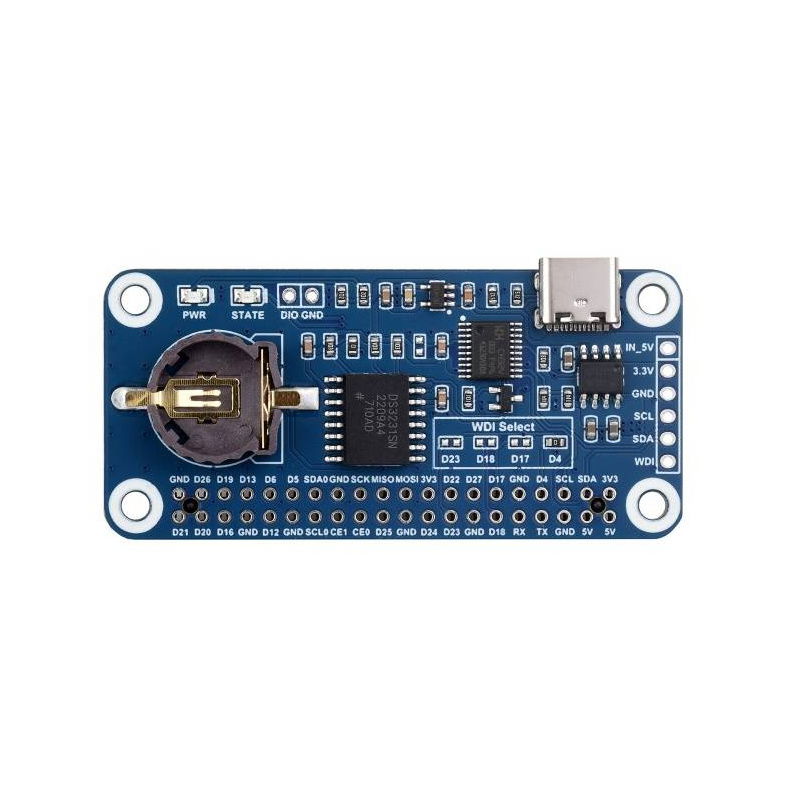

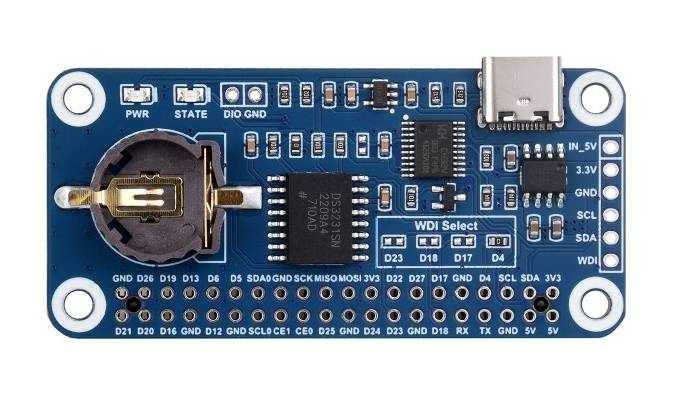

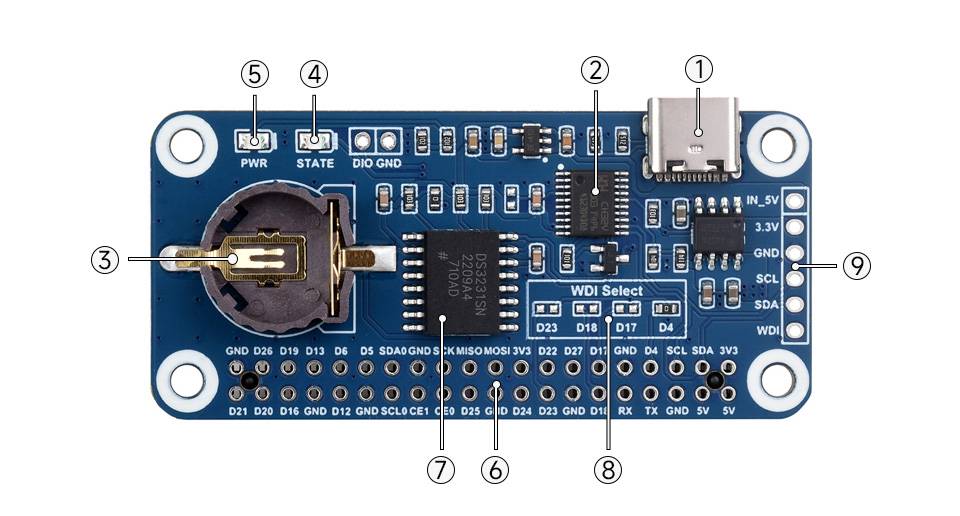

Uspořádání součástek na desce.

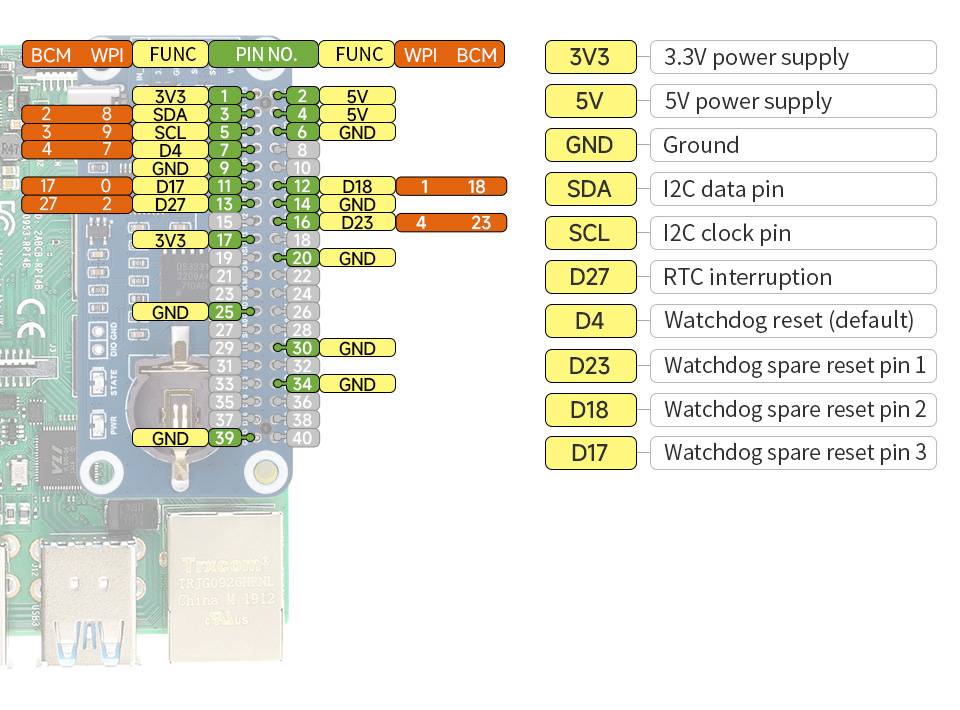

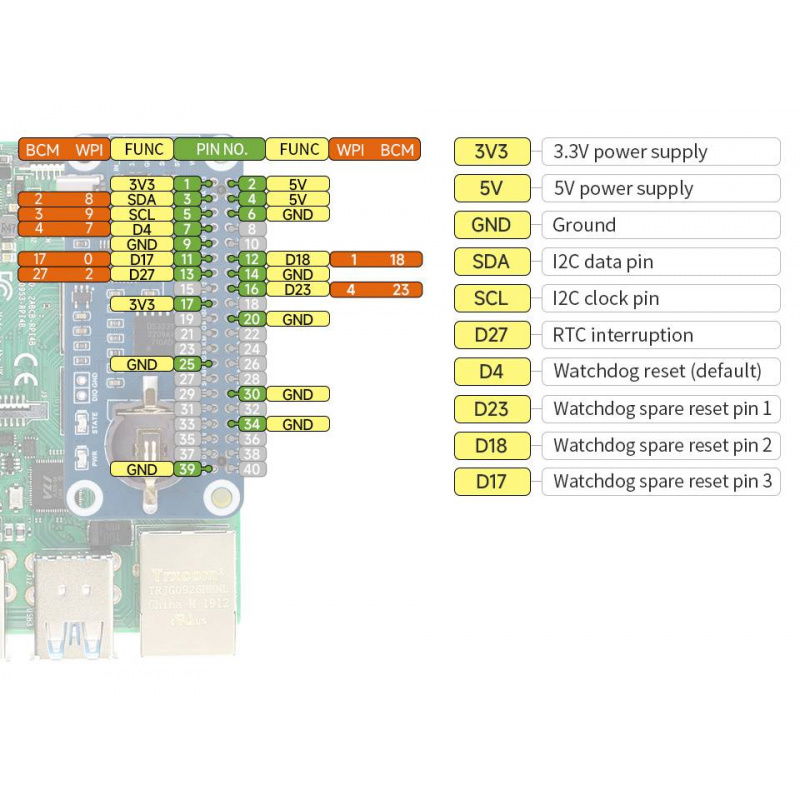

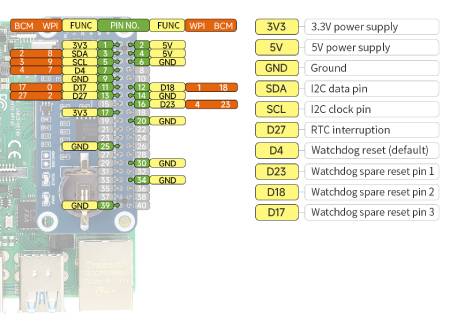

Piny modulu.
Popis pinů
Modul používá standardní 40pinový GPIO konektor na Raspberry Pi. Nejdůležitější signály jsou:
- 3V3 - napájení 3,3 V
- Napájení 5V - 5V
- GND - zem
- Datová linka sběrnice SDA - I2C
- SCL - linka hodin sběrnice I2C
- D27 - Signál přerušení RTC
- D4 - výchozí linka pro resetování hlídacího dogu
- D23 / D18 / D17 - Alternativní resetovací piny Watchdogu (volitelné konfigurací)
Technické specifikace modulu
- Typ: Překrytí HAT RTC s vestavěným hlídacím zařízením
- Čip reálného času: DS3231SN
- Hlídací pes: CH32V003
- Komunikační rozhraní: I2C
- Napájení: 5V
- Záložní baterie: CR1220
- Průměr montážních otvorů: 3 mm
- Rozměry: 65 x 30,5 mm
- Hmotnost: 28 g

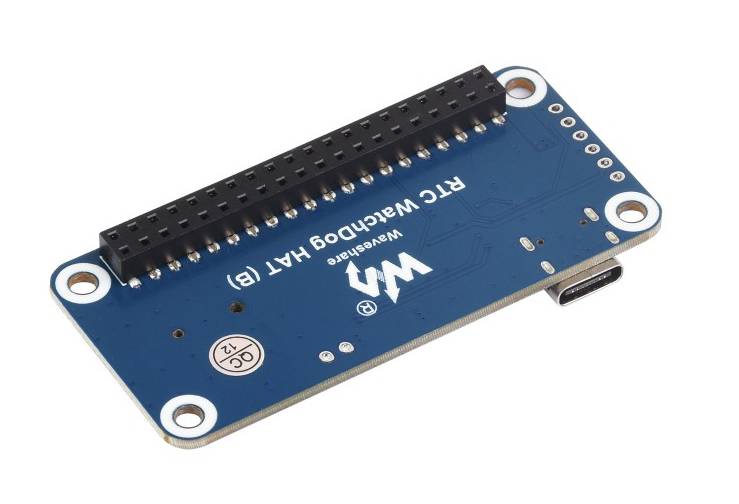

Obsah sady
- 1x RTC štít s vestavěným watchdogem pro Raspberry Pi
- 1x Zásuvka 2x20-pinová
- 1x Sada montážních šroubů a podložek
Deska má napájecí vstup USB typu C.
