Popis

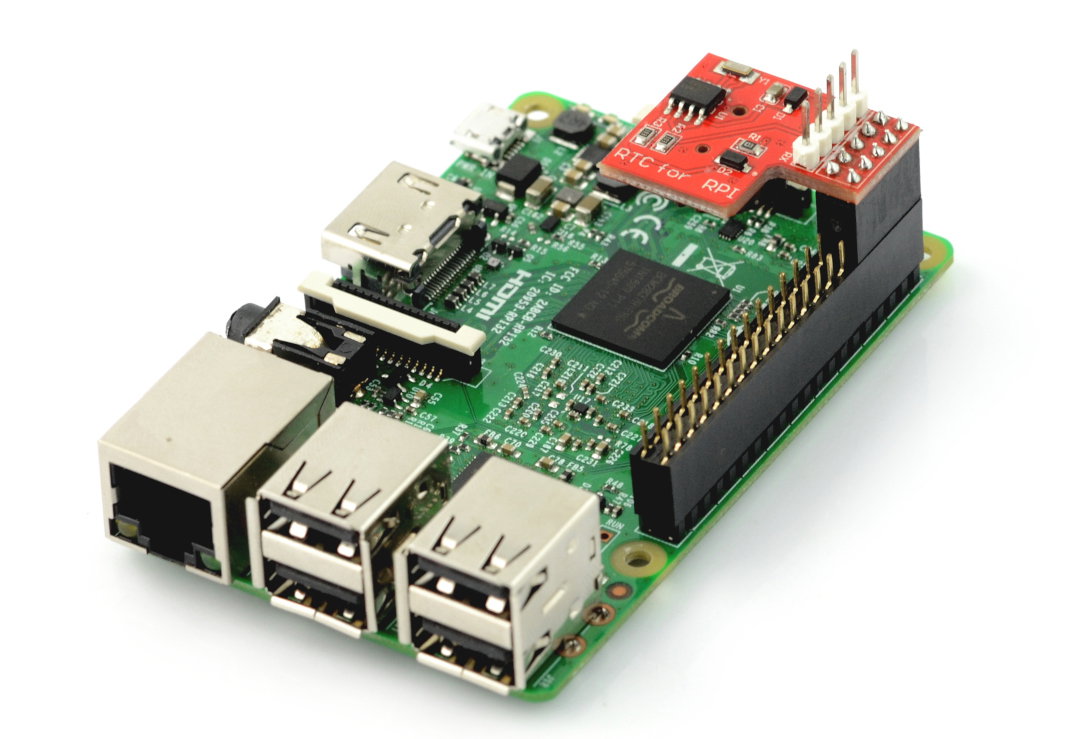

Modul s hodinami v reálném čase a záložní baterií. Umožňuje vám číst čas ve formě hodin, minut a sekund a datum: měsíc, den, rok. Zařízení je založeno na čipu DS1307, komunikačním rozhraním je sběrnice I2C, má TTL konektory pro online ladění. Hodiny fungují s Raspberry Pi .
Předmětem prodeje je modul RTC, minipočítač Raspberry Pi je třeba zakoupit samostatně. Nezapomeňte před připojením modulu (raspi-config) spustit sběrnici I2C v Raspberry Pi.
|
Zkontrolujte, jak připojit systém k minipočítači Raspberry Pi . Nezapomeňte před připojením modulu (raspi-config) spustit sběrnici I2C v Raspberry Pi. |
Specifikace
- Napájecí napětí: 5V
- Aktuální spotřeba: 800 nA
- Ovladač: DS1307 ( dokumentace )
- Komunikace: sběrnice I2C (SDA, SCL), TTL pro online ladění
- Dává: sekundy, hodiny, minuty, měsíce, dny v týdnu a roky
- Konektory: pájená zásuvka rozteč 2,54 mm - kompatibilní s proužky goldpin
- Nouzové napájení z baterie
- Rozměry desky: 22 x 26 x 18,6 mm (s konektory)
