Popis produktu: Shield LAN PoE - pro moduly M5Stack Core

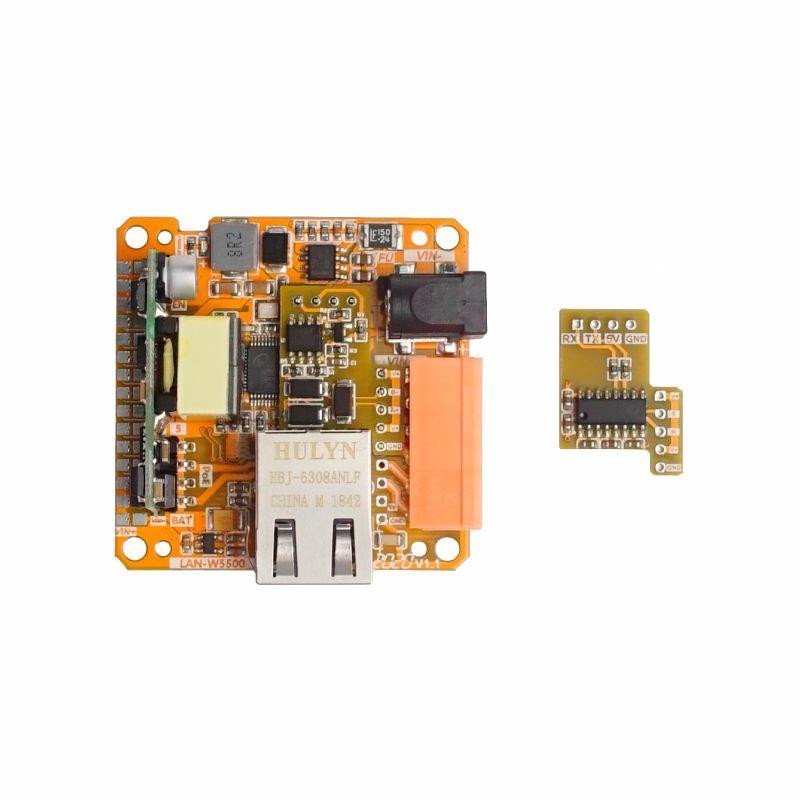

LAN modul s podporou PoE byl vybaven čipem W5500 Ethernet , který integruje zásobník protokolu TCP / IP, vrstvu datového spoje Ethernet 10/100 a fyzickou vrstvu. Modul umožňuje komunikaci přes rozhraní RS485 nebo RS232 . Zařízení bylo navrženo hlavně pro průmyslové aplikace. Štít napájený PoE hub / switchem. Sada také obsahuje konektory HT3.96 a montážní prvky, jako je kovová lišta nebo magnety pro usnadnění montáže.
Implementace rozhraní RS485 nebo RS232 vyžaduje pájení příslušného systému.
Obsah soupravy.
Sada obsahuje
- Překrytí PoE

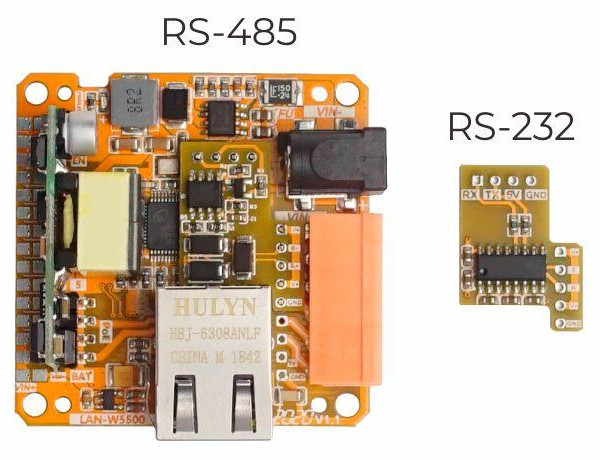

- Modul adaptéru TTL - RS485
- Modul adaptéru TTL - RS232
- Goldpin strip 20kolíkový rastr 2,54 mm
- Kovová kolejnice s rukojetí
- Magnetické disky
- HT3.96 konektory
- Konec rukávu
- Imbusové klíče
- Šrouby M3x28
- Šrouby KA2x4
- Šroub M3x8
Hlavní rysy překrytí
- Podpora PoE IEEE802.3 AF
- DC vstupní napětí: 9 až 24V
- Konektory HT3.96 pro ovládání rozhraní RS485 / RS232
- Podpora protokolů TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Podpora 10BaseT / 100Base-T Ethernet PHY
- Snadná montáž na zeď nebo jiný povrch
Technické specifikace
- Napájecí napětí: 9 V až 24 V
- Ethernetový čip: W5500
- Podporované protokoly: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
- Čip RS485: SP3485EE
- Čip RS232: MAX232
- Standard PoE: IEEE802.3 AF
- Rozměry: 54 x 54 x 28 mm
- Hmotnost: 32 g
Štít LAN W5500 pro moduly M5Stack Core.
