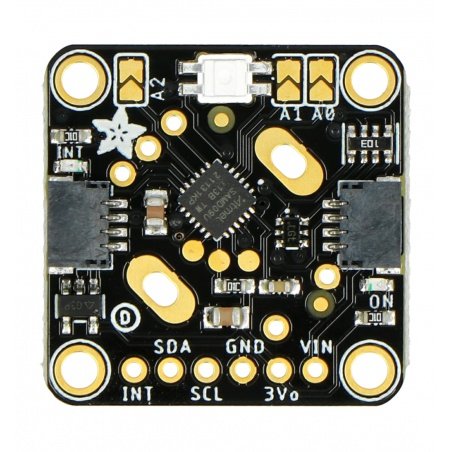

Popis produktu: Rotační kodér NeoPixel - I2C - STEMMA QT / Qwiic - Adafruit 4991
Rotační kodér vyráběný společností Adafruit. Je vybaven čipem SAMD09 a používá komunikační rozhraní I2C. Má konektory a výstupy STEMMA QT / Qwiic ve formě pájecích podložek. Modul je navíc vybaven konfigurovatelnými LED diodami NeoPixel, které mohou svítit v jakékoli barvě.
Jednou z výhod kodéru je skutečnost, že zařízení ke správné funkci nepotřebuje další paměť , referenční bod ani funkci nepřetržitého počítání. Polohu lze číst kdykoliv. Vyznačuje se také zvýšenou odolností proti rušení a spolehlivostí přenášených dat. Používá se v široce chápaných průmyslových systémech, určených k řízení stavu jednotlivých zařízení a mnoha dalších.
Produkt je kompatibilní s Arduino a Raspberry Pi!
Na webových stránkách výrobce je k dispozici podrobná uživatelská příručka , která obsahuje informace o systému, pokyny k připojení a ukázkové kódy programu.
Rotační kodér NeoPixel v sadě se zlatým páskem určeným k samopájení.
Technická specifikace kodéru
- Typ: rotační kodér
- Napájecí napětí: 3 V až 5 V.
- Komunikační rozhraní: sběrnice I2C
- Adresa rozhraní: 0x36
- Konektory:
- STEMMA QT / Qwiic
- pájecí podložky
- Vestavěné LED diody:
- NeoPixel - lze zobrazit libovolnou barvu
- Zelená a červená LED - indikuje provozní stav
- Rozměry modulu: 25,6 x 25,3 x 4,6 mm
- Hmotnost: 2,4 g
Obsah sady
- NeoPixel - I2C - rotační kodér STEMMA QT / Qwiic
- Seznam zlatých kolíků 1x6 - rastr 2,54 mm
Sada neobsahuje připájený knoflík snímače, ten lze zakoupit samostatně v našem obchodě
Popis vývodů a schéma zapojení modulu
Rotační kodér NeoPixel má konektor STEMMA QT / Qwiic, který umožňuje rychlé a bezproblémové propojení modulu s řídicí deskou (např. Arduino nebo Rapberry Pi). Alternativně - má také svorky ve formě pájecích podložek. Přiložený zlatý kolík s roztečí 2,54 mm by měl být k nim připájen a připojen podle následujících závislostí:
- VIN - červený vodič - 5V napájecí kolík pro připojení k Arduinu
- GND - černý vodič - uzemnění systému
- SCL - žlutý vodič - hodinový řádek rozhraní I2C
- SDA - modrý vodič - datová linka rozhraní I2C
Připojení senzoru k Arduino Metro.
