Popis produktu: Modul otočného kodéru - I2C - STEMMA QT / Qwiic - Adafruit 5880
Snadno použitelný modul od Adafruit s vestavěným rotačním kodérem , který se připojuje k mikrokontroléru přes I2C . Umožňuje vám sledovat rotaci kodéru a detekovat stisknutí tlačítek, aniž byste museli psát složitý kód pro zpracování těchto funkcí. Modul má mikrokontrolér se softwarem houpačky , který zpracovává signály z kodéru a ukládá je jako přírůstkovou hodnotu. Má také NeoPixel LED , jejíž barvu lze změnit pomocí I2C, a červenou INT LED, která signalizuje aktivitu přerušení. Díky konektoru STEMMA QT je připojení k systémům jako Arduino nebo Raspberry Pi rychlé a pohodlné. Vestavěný systém umožňuje připojit až 8 modulů na jeden I2C port . Modul je napájen napětím 3 V až 5 V a konfiguruje se pomocí tří adresových propojek.
Modul otočného kodéru - I2C - STEMMA QT / Qwiic - Adafruit 5880.
Modul je kompatibilní s mnoha minipočítači, jako je Raspberry Pi nebo Arduino.
Hlavní vlastnosti modulu
- Modul s I2C komunikací: rychlé připojení k mikrokontrolérům přes I2C (výchozí adresa 0x36)
- Vestavěný kodér: tlačítkový kodér nabízí snadné otáčení a detekci stisknutí
- NeoPixel LED: vizuální zobrazení stavu pomocí RGB diody řízené I2C
- Kompatibilita: funguje s Arduino, Raspberry Pi a dalšími mikrokontroléry
- Snadná konfigurace: připojte až 8 modulů na jeden I2C port díky adresovým propojkám. První bude na adrese 0x36, poslední na adrese 0x3D, když jsou všechny tři propojky zapájeny
- Napájení 3V až 5V: Podporuje různé úrovně napětí pro větší všestrannost
Kolíky modulu

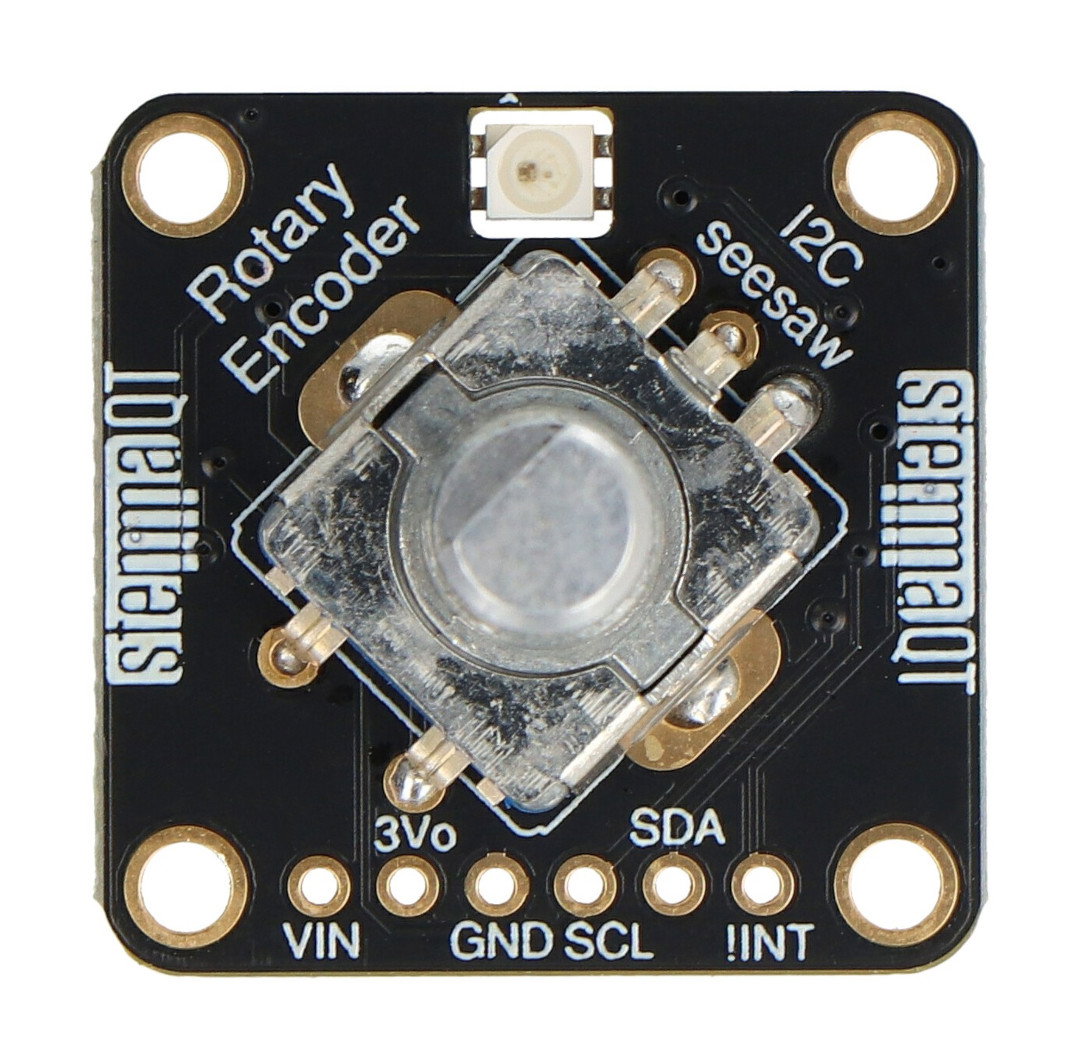

Rotační kodér Adafruit má čtyři hlavní piny: napájení (VCC), zem (GND) a dvě komunikační linky - SCL a SDA. Pin VCC slouží k napájení zařízení, nejčastěji s napětím 3,3 V nebo 5 V podle použitého mikropočítače. GND je zem nebo společný referenční bod pro všechna připojení. SCL a SDA jsou komunikační linky I2C, které se používají k přenosu dat mezi kodérem a hlavním zařízením. Tyto piny umožňují připojit modul k široké škále systémů, díky čemuž je velmi univerzální.
Modul je napájen napětím 3V až 5V.

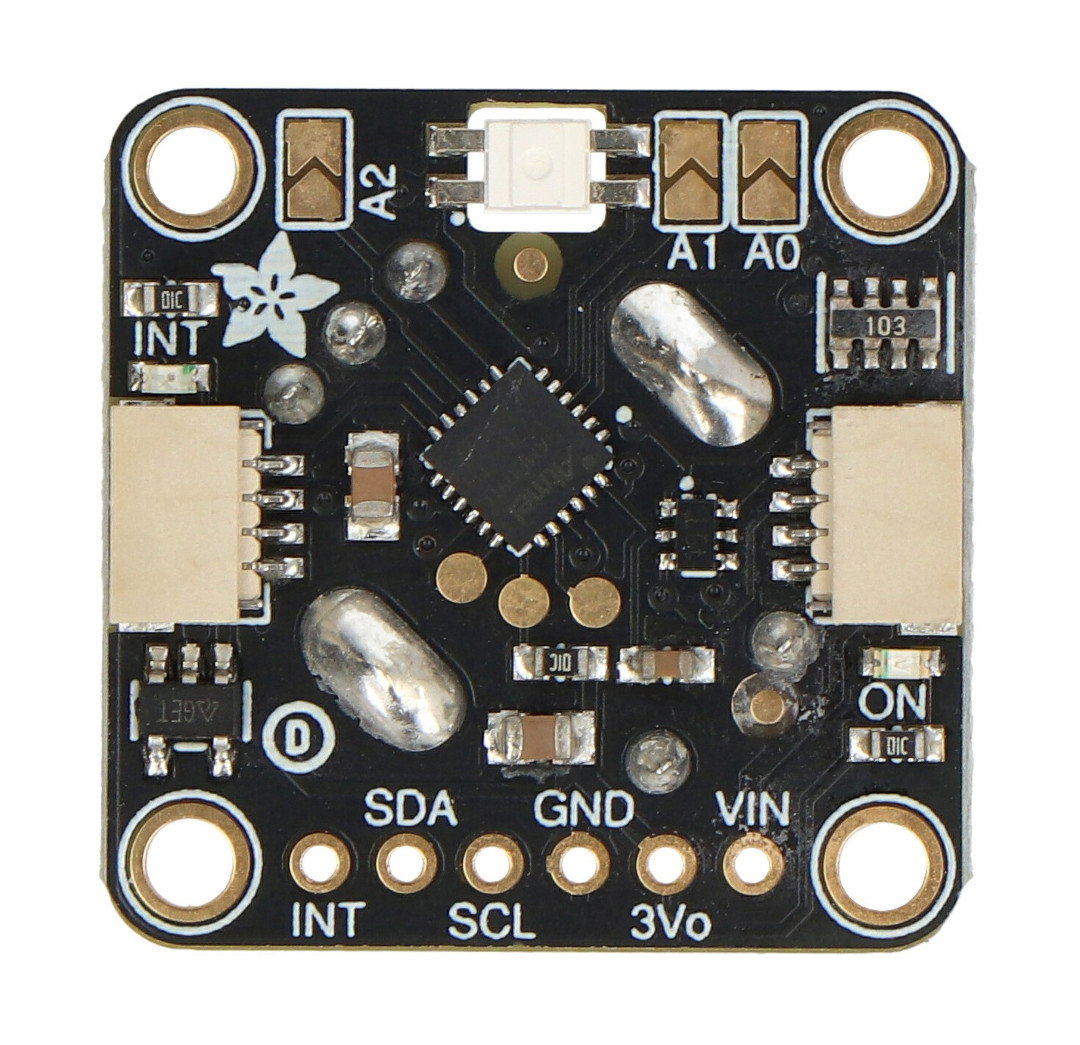

Deska poskytuje snadné připojení pomocí STEMMA QT.
Kompatibilní software
Použití I2C kodéru ve vašich projektech vyžaduje instalaci příslušných programovacích knihoven. Pro platformy, jako jsou mikrokontroléry Raspberry Pi nebo Arduino, jsou k dispozici vyhrazené knihovny v Pythonu (CircuitPython) a C++ . Pro Python poskytuje Adafruit knihovnu, která vám umožní snadno přečíst polohu kodéru a ovládat vestavěné tlačítko. Nastavení je založeno na několika jednoduchých krocích : instalace požadovaných balíčků, připojení kodéru k příslušným pinům (SDA, SCL) a použití několika jednoduchých příkazů v kódu pro zahájení čtení dat. S těmito knihovnami se nemusíte starat o technické detaily, což zpřístupňuje proces začátečníkům a umožňuje vám rychle realizovat váš projekt.
Technická specifikace modulu
- Komunikace: I2C
- Napájecí napětí: 3V až 5V
- Maximální počet připojených modulů: 8 na jedné I2C lince
- Vestavěný mikrokontrolér: podporuje protokol houpačky
- Otočný kodér: pro detekci otáčení a stisknutí tlačítka
- LED diody:
- NeoPixel: konfigurovatelná RGB LED (změna barvy přes I2C)
- INT LED: Červená LED indikující aktivitu přerušení
- Konektor: STEMMA QT, kompatibilní s mnoha systémy (např. Arduino, Raspberry Pi)
- Adresování: tři propojky pro nastavení I2C adresy
- Rozměry: 25,4 x 25,4 mm
Obsah sady
- 1x modul otočného kodéru - I2C - STEMMA QT/Qwiic - Adafruit 5880
- 1x 6pinový konektor

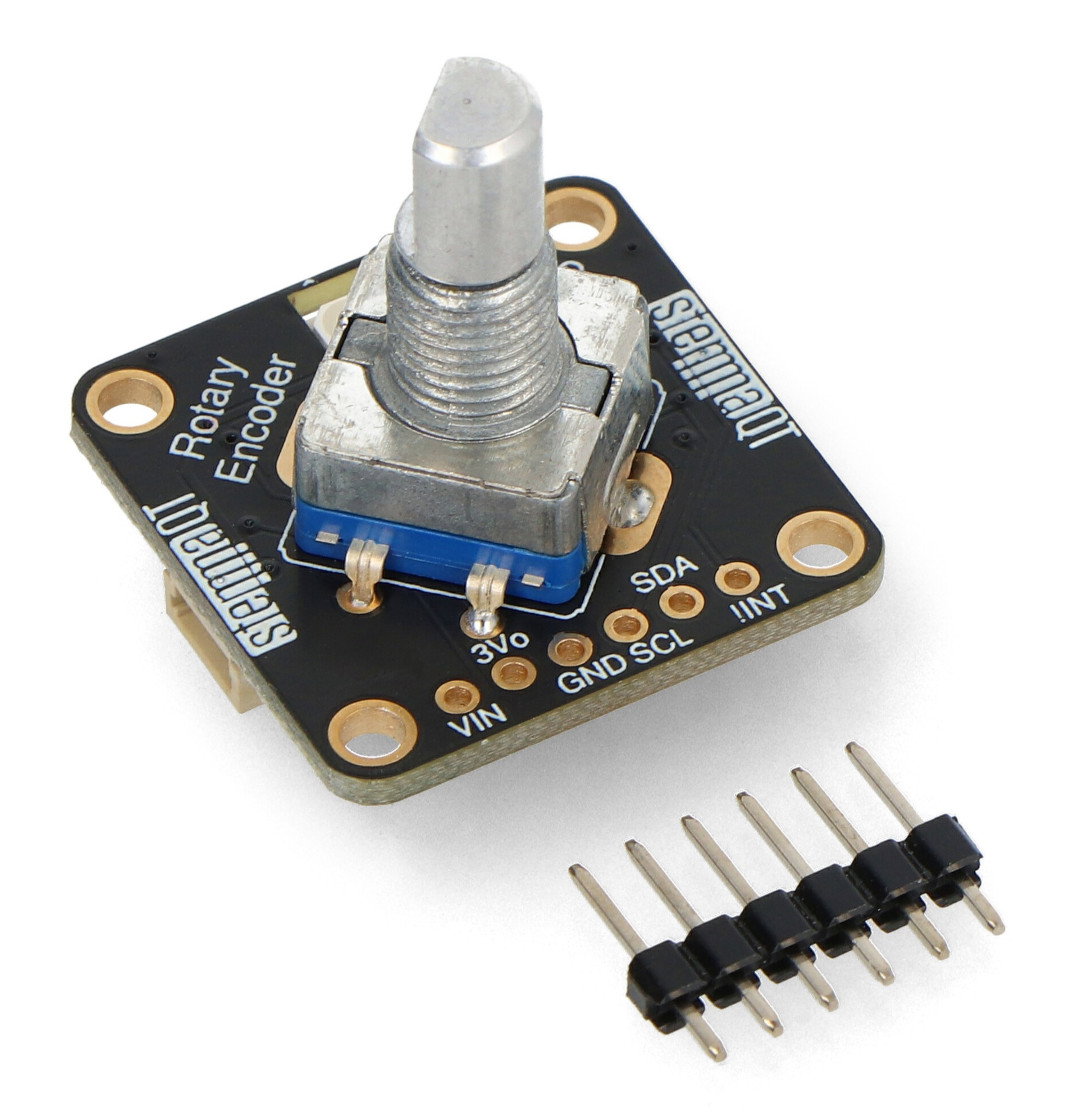

Položky zahrnuté v sadě.
