Rotační senzor, pulzátor, enkodér s knoflíkovým modulem - Waveshare 9533

Index: WSR-04483 EAN: 5904422366582

Knoflík ve formě kodéru s tlačítkem umožňuje vytvořit jednoduché uživatelské rozhraní. Modul vysílá digitální signál na piny SIA a SIB v závislosti na směru otáčení. Funguje s napětím od 3 V do 5,3 V.

Rotační senzor, pulzátor, enkodér s knoflíkovým modulem - Waveshare 9533
77,00 Kč
63,64 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Waveshare
Compatibility: Arduino

Popis produktu: Rotační senzor, pulzér, enkodér s tlačítkem - modul Waveshare

Knoflík ve formě kodéru s tlačítkem umožňuje vytvořit jednoduché uživatelské rozhraní. Modul vysílá digitální signál na piny SIA a SIB v závislosti na směru otáčení. Funguje s napětím od 3 V do 5,3 V.

Czujnik obrotu, enkoder Waveshare wraz z przewodem

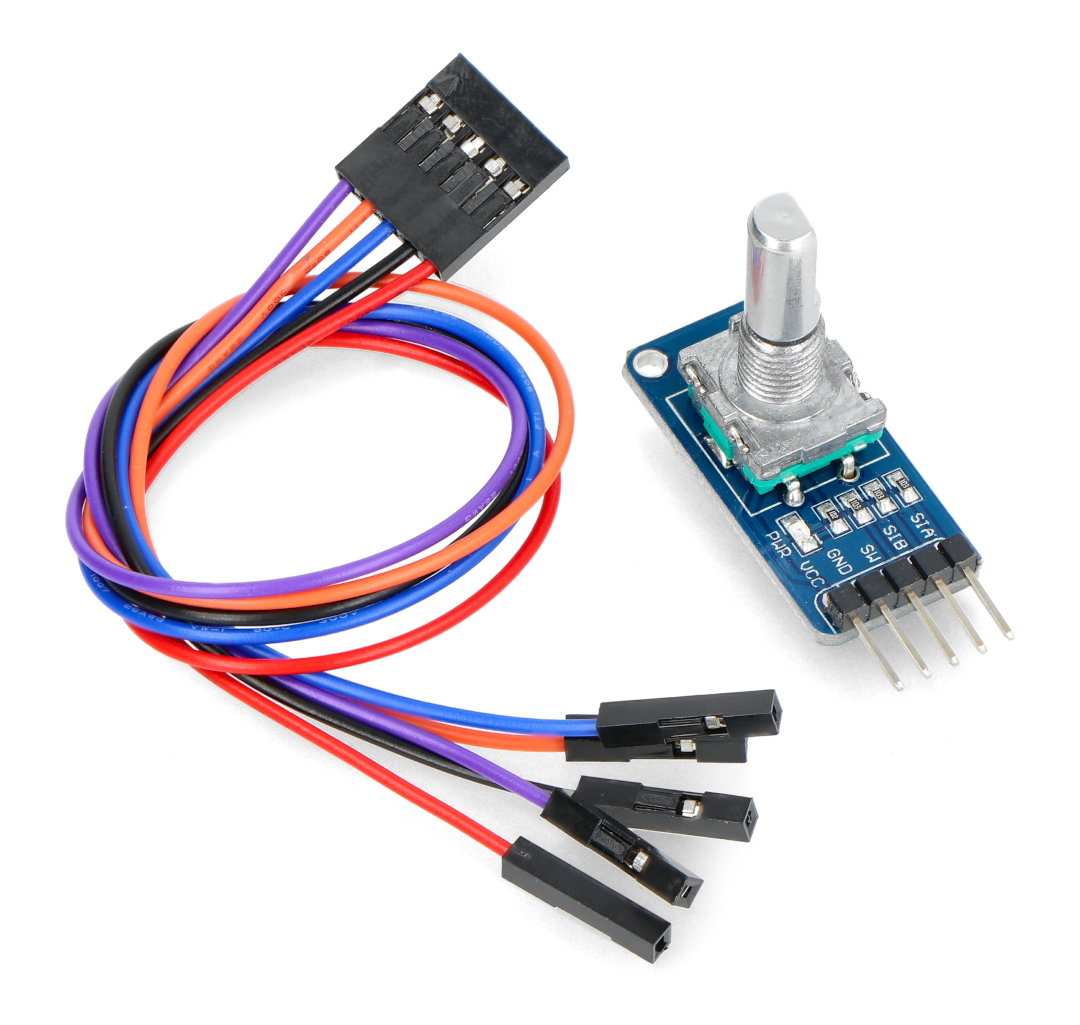

Modul je dodáván s propojovacím kabelem se zásuvkami.

Podpora senzorů

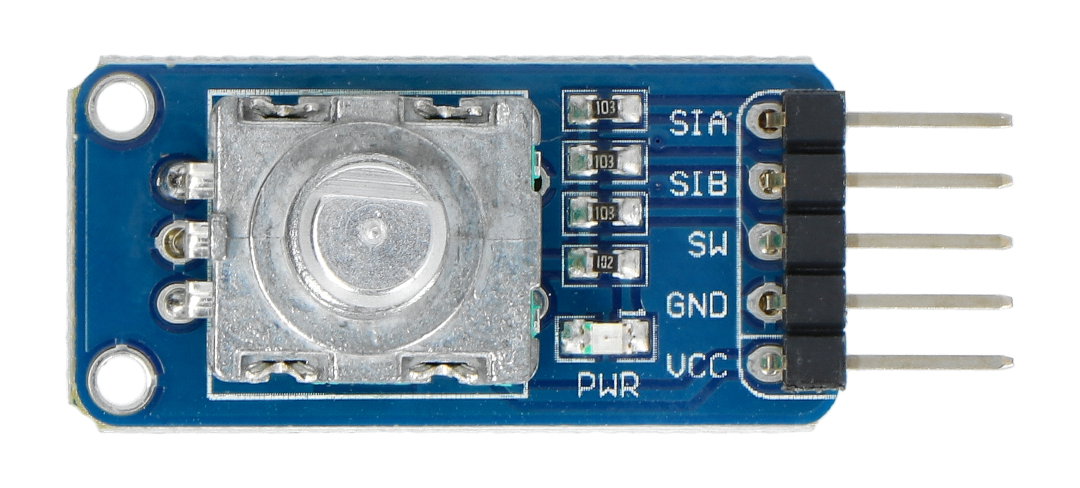

Senzor má 5pinový konektor s digitálními výstupy SIA, SIB a SW, který by měl být připojen k přívodu mikrokontroléru, např. Arduino .

Czujnik obrotu Waveshare

Pin Popis
VCC Napájecí napětí od 3 V do 5,3 V.
GND Hmotnost systému.
SW Digitální výstupní signál z tlačítka.
SIA Frekvenční výstup z kvadraturního kodéru A.
SIB Frekvenční výstup z kvadraturního kodéru B.

Produkt je kompatibilní s Arduino

Výrobce připravil uživatelskou příručku s ukázkovým programem pro Arduino a STM32 .

Princip činnosti kodérů

Specifikace rotačního senzoru

  • Napájecí napětí: od 3,0 V do 5,3 V

  • Detekuje otáčení ve směru hodinových ručiček a proti směru hodinových ručiček
  • Počet kroků v 360 °: 20 kroků
  • Tlačítko knoflíku
  • Rozměry modulu: 32 x 15 mm

Kodér pulzního snímače otáček s tlačítkem - modul - Waveshare 9533

Rotační senzor je praktická elektronická součástka, která se v současné době používá v mnoha elektronických zařízeních. Toto zařízení je provozem velmi podobné potenciometru, tj. Analogovému prvku používanému například k ovládání hlasitosti v walkmanech.

Digitální enkodéry, na rozdíl od potenciometrů, umožňují odečíst počet kroků provedených během otáčení v libovolném směru prakticky nekonečně mnohokrát (analogové potenciometry mají omezený rozsah). Kodérům se také říká pulzory - generují pulzy při „křížení“ po sobě následujících úhlových hodnot během rotace.

Kodér - pulser

Nabízený kodér má relativně vysoké rozlišení - rotace o 360 stupňů se „dělí“ na 20 kroků. Pro správné napájení zařízení je nutné připojit proud s napětím v rozsahu 3 V až 5,3 V.

Kodér lze připojit například k desce Arduino a je snadno čitelné, podle jaké hodnoty byl otočen. Implementací příslušného softwaru do zařízení můžete pomocí pulzního generátoru ovládat jas osvětlení, hlasitost hudby, citlivost senzorů nebo pomocí ovladače procházet nabídku vytvořeného rozhraní.

Přepínač - typ monostabilní
Tlačítko - typ Joystick + modul
Přepínač - tvar obdélníkový
Přepínač - podsvícení Ne
Barva modrý
Délka 32 mm
Šířka 15,0 mm
Test 4
Šířka balení 6 cm
Výška balení 9 cm
Hloubka balení 1 cm
Váha balení 0.011 kg
