Popis produktu: ISO1640 - Obousměrný I2C izolátor s izolovaným napájením - JST SH 4pinový - 5V/3,3V, 200mA - Pololu 5393
I2C izolátor Pololu s galvanickým oddělením signálu a odděleným napájením, založený na systému TI ISO1640 , umožňuje bezpečnou obousměrnou I2C komunikaci mezi dvěma zařízeními. Podporuje signály SDA a SCL s možností protahování hodin. Modul navíc poskytuje izolované a regulované napájení 5 V (výchozí) nebo 3,3 V , které lze zvolit pomocí pinu VSEL. Izolace chrání před pronikáním nesprávného napětí a chrání připojená zařízení před poškozením. Modul je vybaven 4pinovými konektory JST SH kompatibilními se systémy Sparkfun Qwiic a Adafruit STEMMA QT , což usnadňuje integraci s oblíbenými platformami.

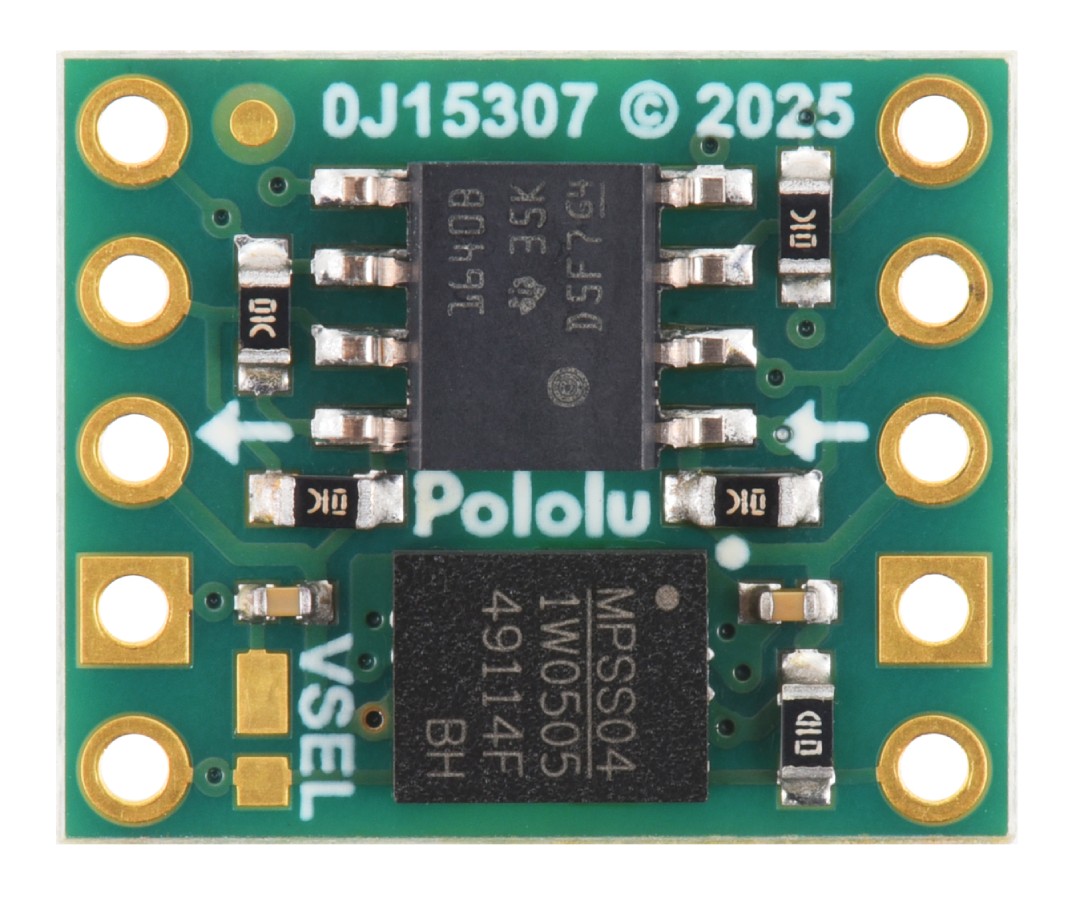

ISO1640 - obousměrný I2C izolátor s izolovaným napájením - JST SH 4pinový - 5V/3,3V, 200mA - Pololu 5393.

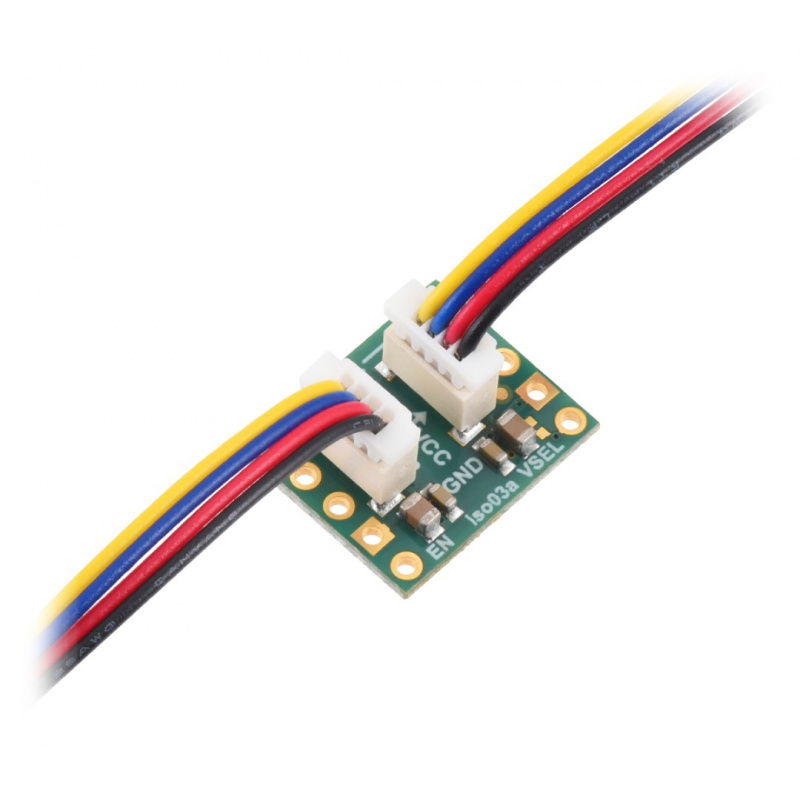

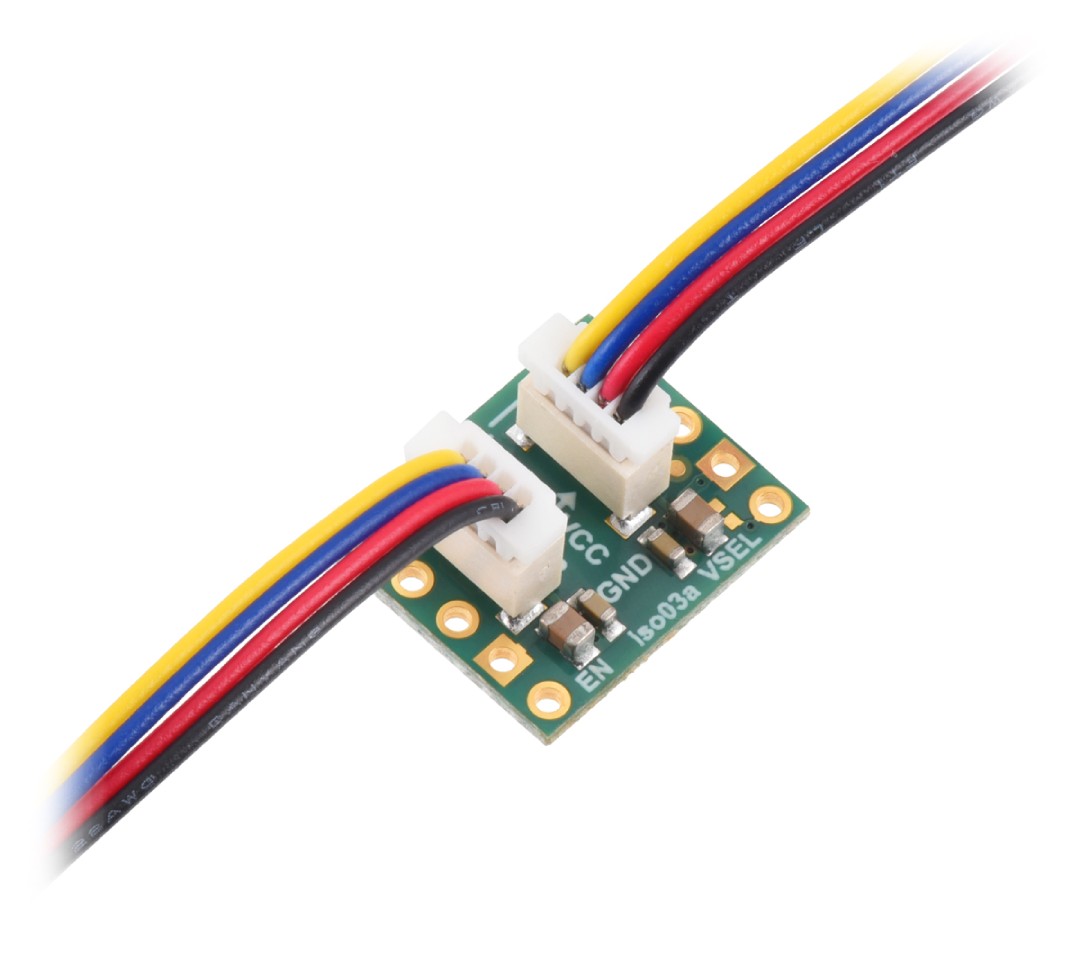

Modul umožňuje obousměrnou komunikaci mezi dvěma I2C zařízeními.
Hlavní vlastnosti izolátoru
- Galvanické oddělení signálu : zajišťuje bezpečné oddělení linek SDA a SCL mezi zařízeními
- Obousměrná I2C komunikace : podporuje signály SDA a SCL s funkcí protahování hodin
- Nastavitelné výstupní napětí : výchozí 5V, volitelné 3,3V přes pin VSEL
- Samostatné napájení : stabilní výstupní napětí až 200 mA při 5 V nebo 75 mA při 3,3 V
- Široký rozsah vstupního napětí : 3 V až 5,5 V
- Ochrana proti teplotě a zkratu : chrání modul před poškozením
- Kompaktní rozměry : 12,7 x 15,24 x 7,1 mm, hmotnost 0,7 g
- 4pinové konektory JST SH : kompatibilní s Qwiic a STEMMA QT pro snadné připojení a výměnu zařízení
Piny modulu

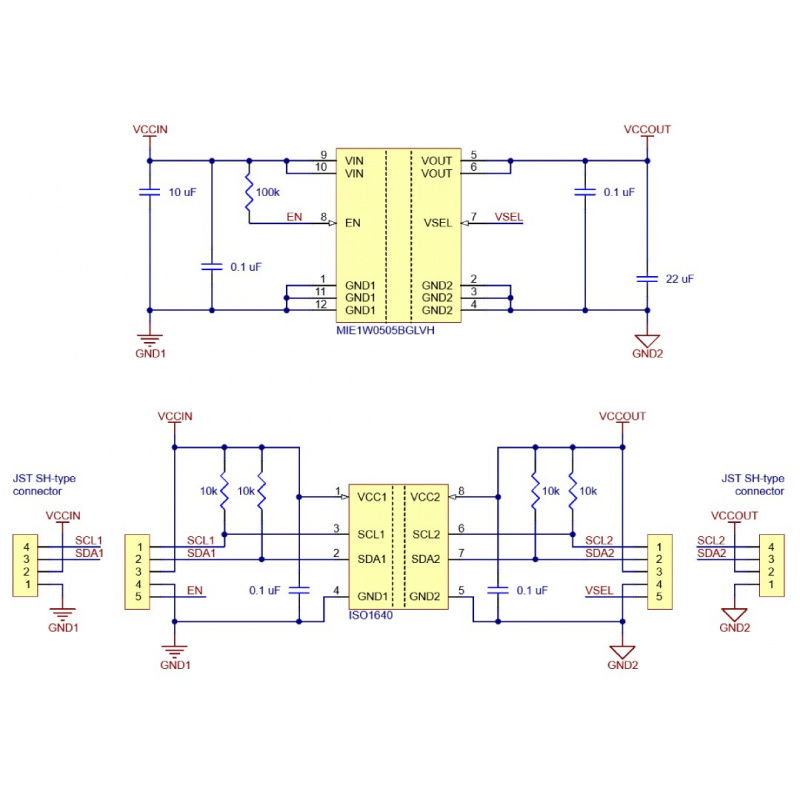

Modul má dva samostatné napájecí systémy : vstupní (VCCIN, GND1) a výstupní (VCCOUT, GND2), které jsou galvanicky oddělené . Pin VSEL umožňuje zvolit výstupní napětí (standardně 5 V nebo 3,3 V při připojení k GND2). Vstupy SDA1 a SCL1 se připojují ke sběrnici I2C prvního zařízení a SDA2 a SCL2 ke sběrnici druhého . Pin EN umožňuje zapínat a vypínat modul a interní pull-up rezistory 10 kΩ zajišťují stabilitu signálu.

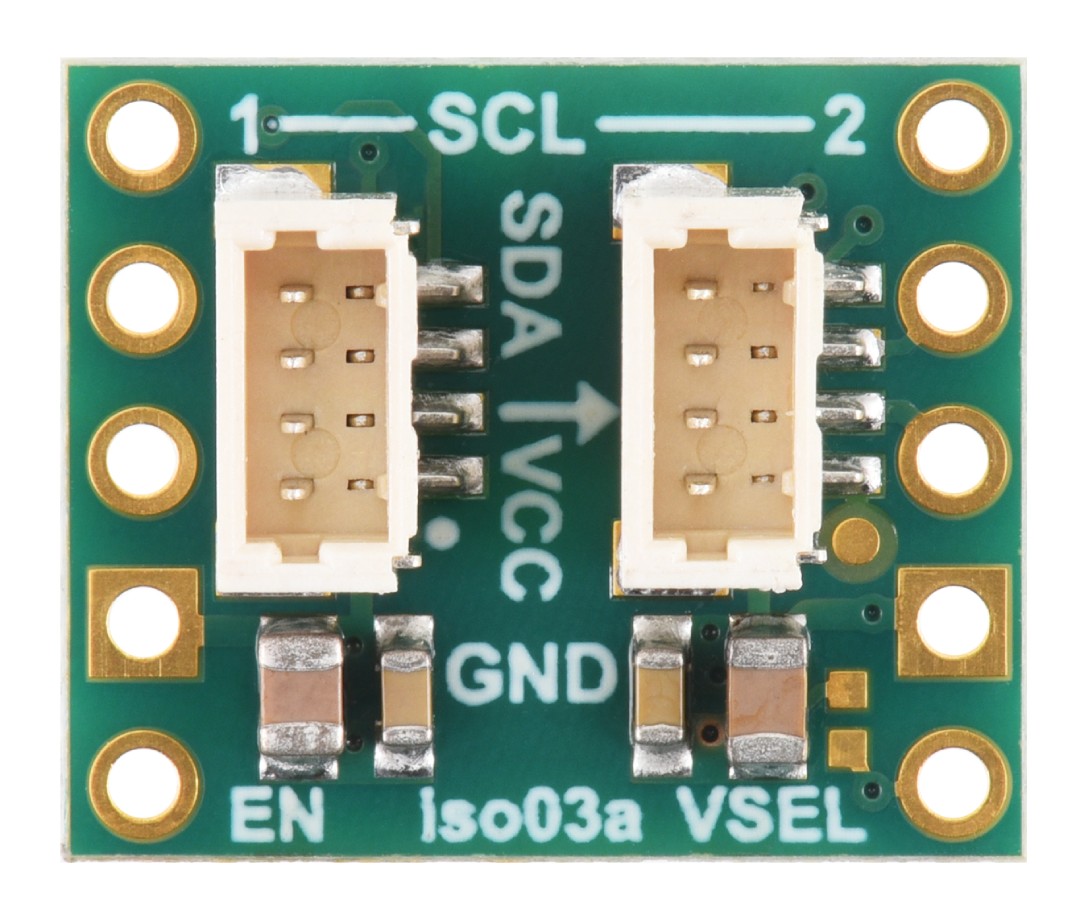

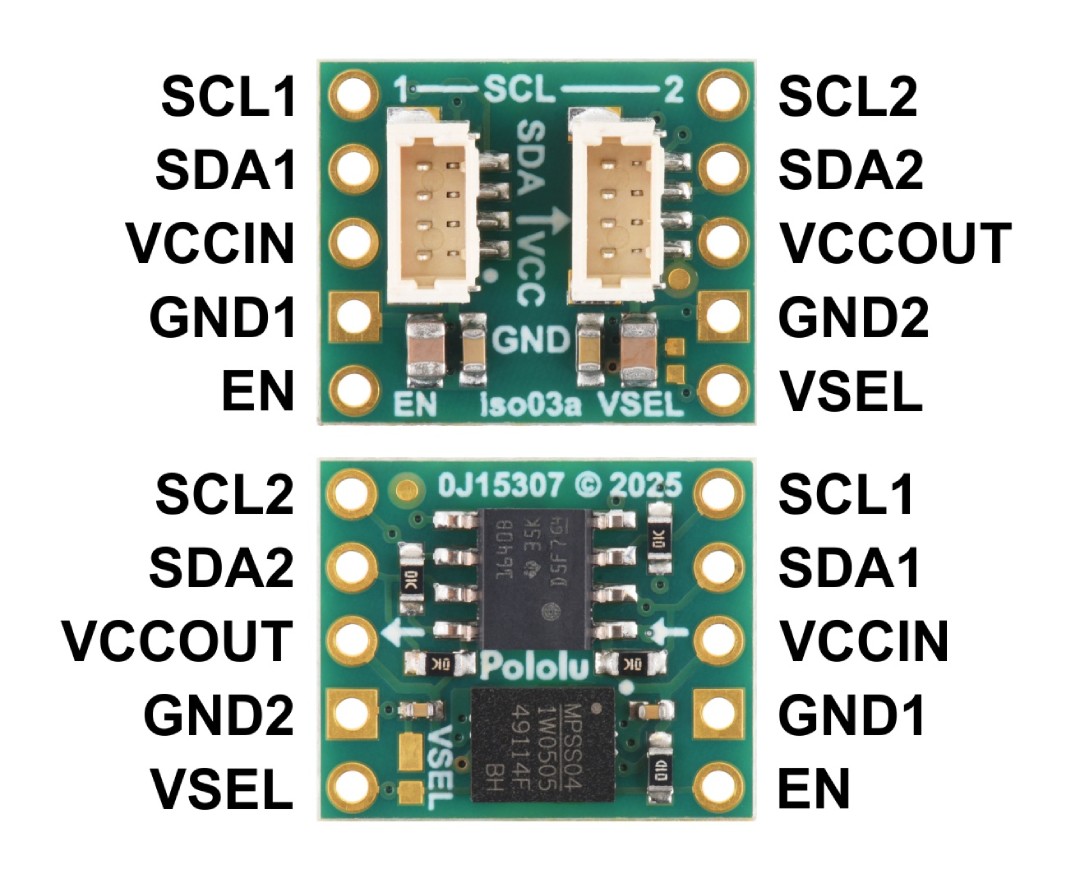

Piny modulu.
Připojení a konfigurace
Pro správné připojení musí být vstup modulu napájen přes VCCIN a GND1 napětím od 3 V do 5,5 V. Izolovaný výstup je získán na pinech VCCOUT a GND2 . Pin VSEL je ponechán nezapojený (plovoucí) pro 5V nebo se připojuje k GND2, pokud je vyžadován provoz s 3,3V. Sběrnice I2C připojujeme k SDA a SCL na obou stranách izolátoru . Pin EN je standardně připojen k VCCIN a lze jej použít k vypnutí modulu, což snižuje spotřebu proudu. Pro vyšší komunikační rychlosti lze použít další externí pull-up rezistory.
Technická specifikace izolátoru

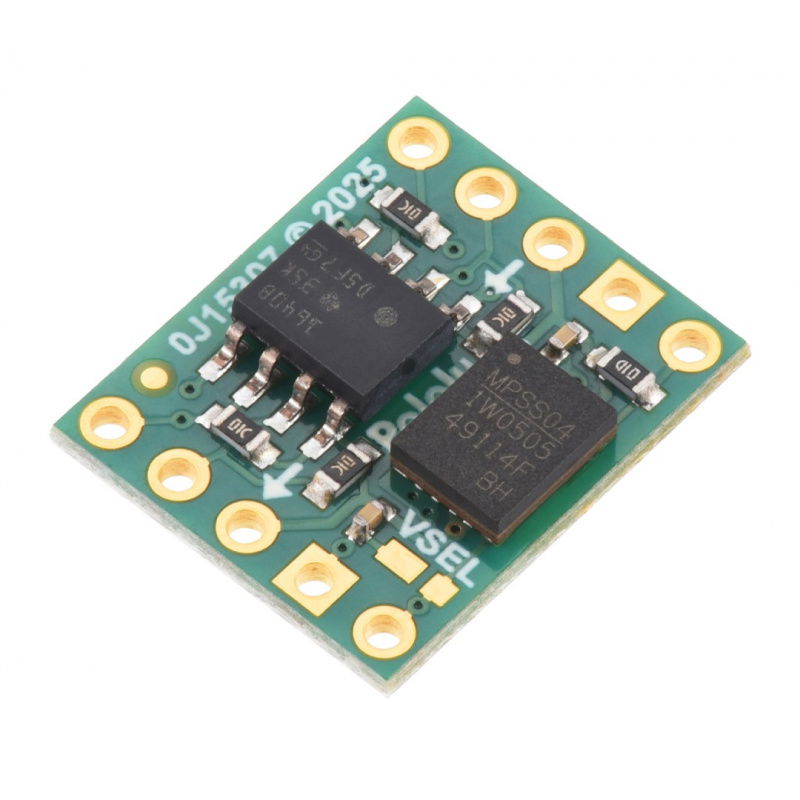

- Čip: TI ISO1640B
- Izolovaný napájecí zdroj: MPS MIE1W0505BGLVH
- Rozsah vstupního napětí: 3V až 5,5V
- Výstupní napětí: 5 V (výchozí) nebo 3,3 V (přepínatelné)
- Maximální výstupní proud: 200 mA (špička), 180 mA (trvalý) při 5 V; 75 mA při 3,3 V
- Maximální přenosová frekvence: až 1,7 MHz

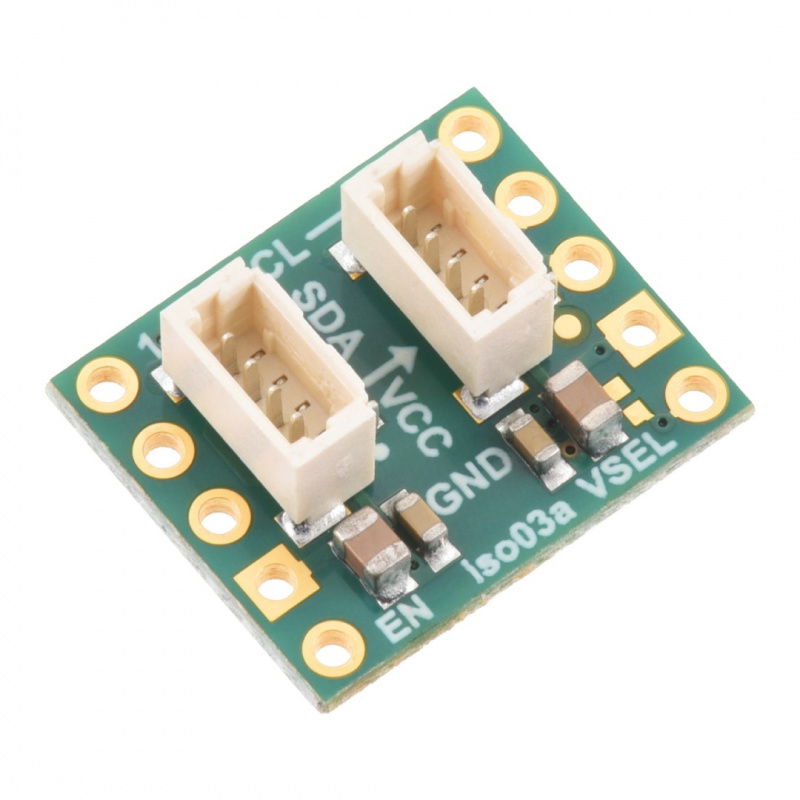

- Konektory: JST SH 4pinové kompatibilní s Qwiic a STEMMA QT
- Ochrana: proti přehřátí a zkratu
- Galvanické oddělení: Až 3 kVRMS pro signál a 2,5 kVRMS pro napájení

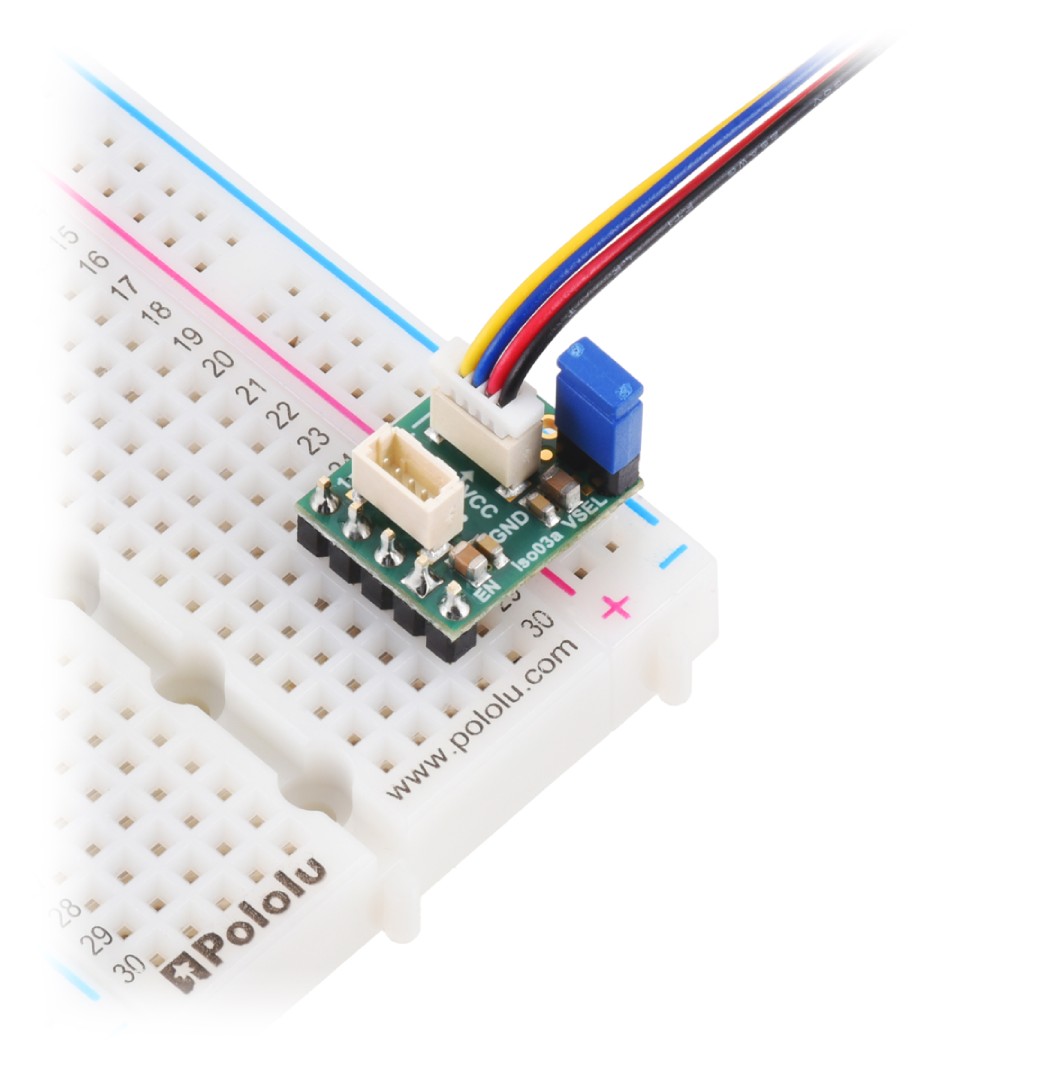

- Montáž: pájecí otvory s roztečí 2,54 mm, kompatibilní s nepájivými deskami

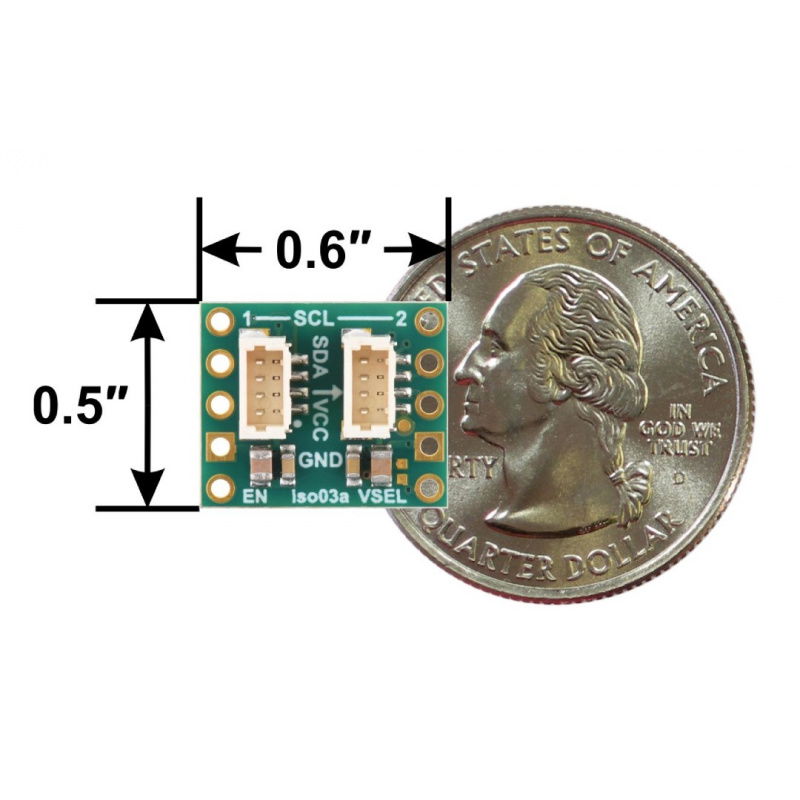

- Rozměry: 12,7 × 15,24 × 7,1 mm
- Hmotnost: 0,7 g
Obsah sady
- 1x ISO1640 - Obousměrný I2C izolátor s izolovaným napájením - JST SH 4pinový - 5V/3,3V, 200mA - Pololu 5393
Kabely nejsou součástí balení a je nutné je zakoupit samostatně.
