Popis produktu: ISO1640 - Obousměrný I2C izolátor bez konektorů - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390

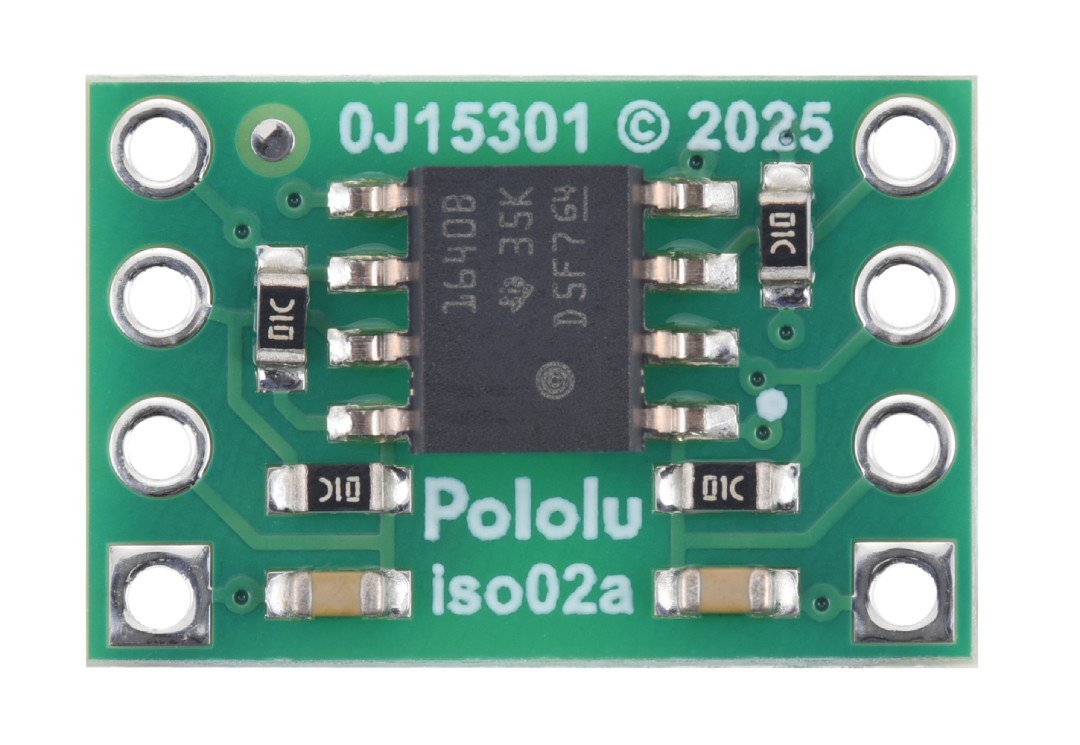

Izolátor Pololu I2C je kompaktní modul založený na standardu TI ISO1640 , který umožňuje elektricky izolovanou komunikaci I2C rychlostí až 1,7 MHz . Galvanické oddělení zabraňuje toku proudu mezi oběma stranami modulu a chrání tak připojená zařízení před poškozením způsobeným rozdíly napětí nebo nesprávným napájením. Modul je k dispozici ve verzi bez konektorů , s montážními otvory kompatibilními s univerzálními kontaktními deskami a konektory Goldpin s roztečí 2,54 mm. Je ideální pro aplikace vyžadující spolehlivou ochranu sběrnice I2C a zajištění stabilní komunikace v embedded systémech a automatizaci.

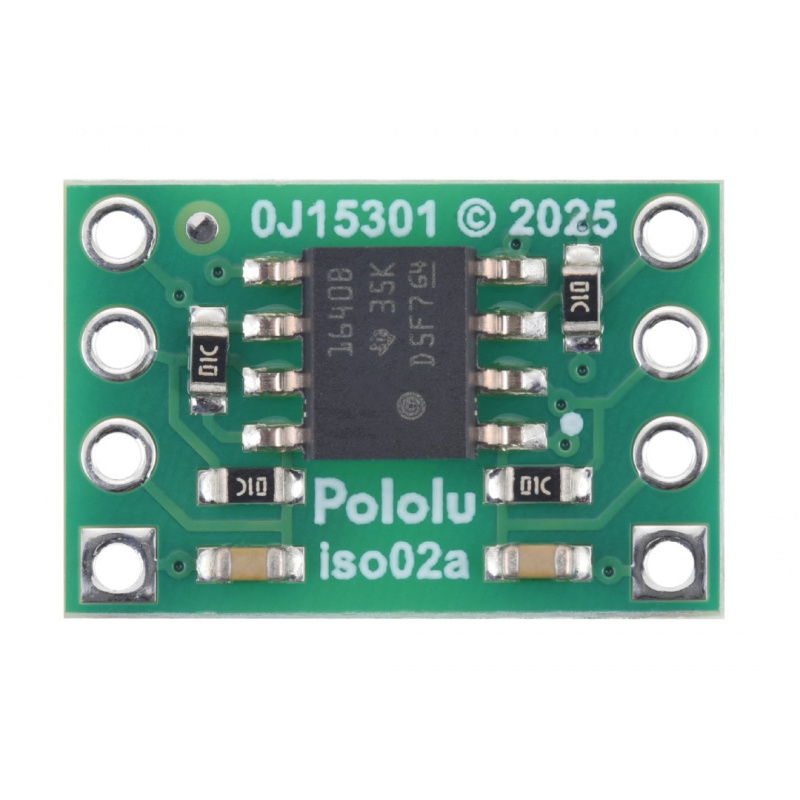

ISO1640 - obousměrný I2C izolátor bez konektorů - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390.

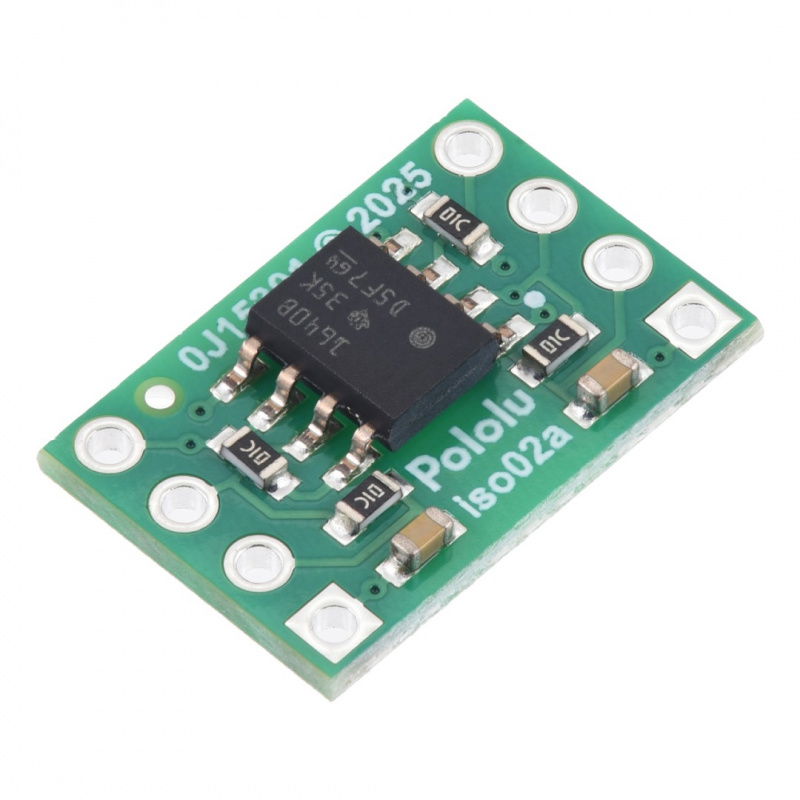

Modul umožňuje obousměrnou I2C komunikaci.
Hlavní vlastnosti izolátoru
- Obousměrné galvanické oddělení : zajišťuje bezpečnost a elektrickou nezávislost mezi zařízeními
- Kompatibilita napětí : Strana 1 3V až 5,5V, Strana 2 2,25V až 5,5V
- Plná obousměrnost linek SDA a SCL : podporuje roztahování hodin a standardní funkce I2C
- Přenosová frekvence : až 1,7 MHz dle ISO1640B

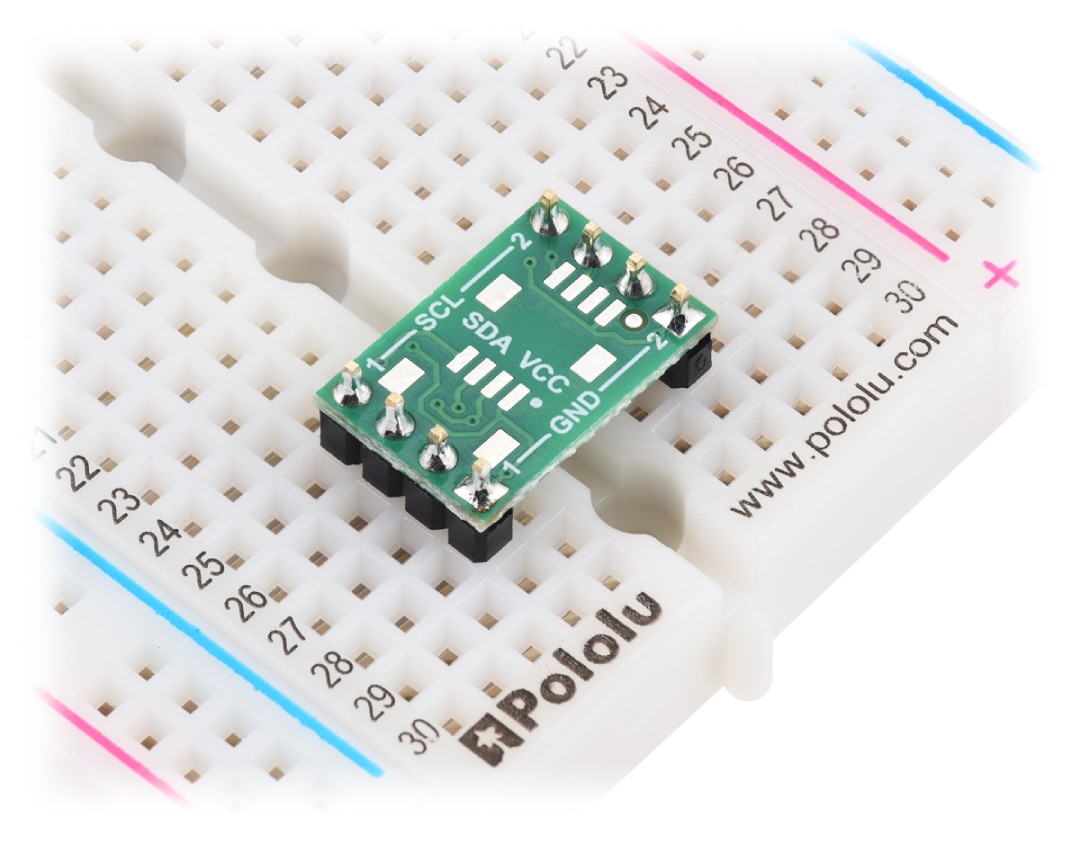

- Montáž a připojení : Otvory 0,1'' (2,54 mm) pro instalaci na nepájivá pole nebo s konektory Goldpin
- Ochrana zařízení : ochrana před poškozením způsobeným nesprávným připojením a rozdíly potenciálů
- Malé rozměry a nízká hmotnost : 10,2 x 15,2 x 2,8 mm a 0,4 g

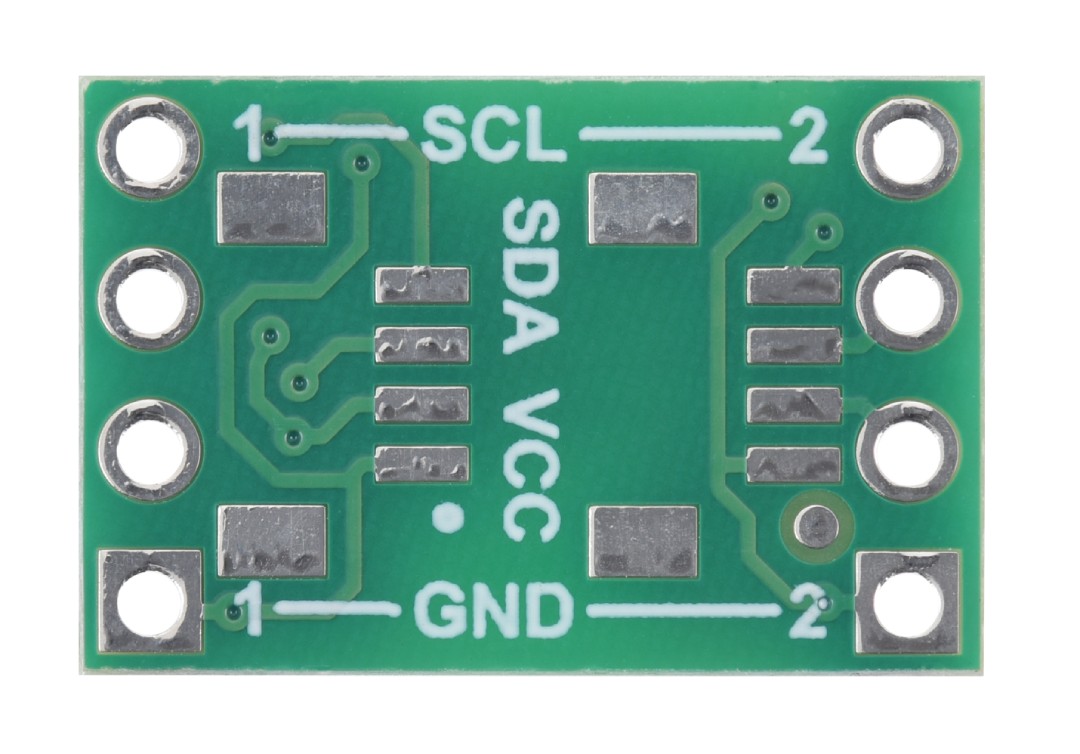

Piny modulu
Modul má pájecí otvory rozmístěné každých 0,1'' (2,54 mm), což umožňuje připojení pomocí standardních konektorů Goldpin nebo přímé pájení vodičů. Strana 1 modulu ( VCC1, GND1, SDA1, SCL1 ) a strana 2 ( VCC2, GND2, SDA2, SCL2 ) jsou elektricky nezávislé a vyžadují samostatné napájení. Piny umožňují snadné připojení k jakýmkoli I2C zařízením na obou stranách izolátoru.

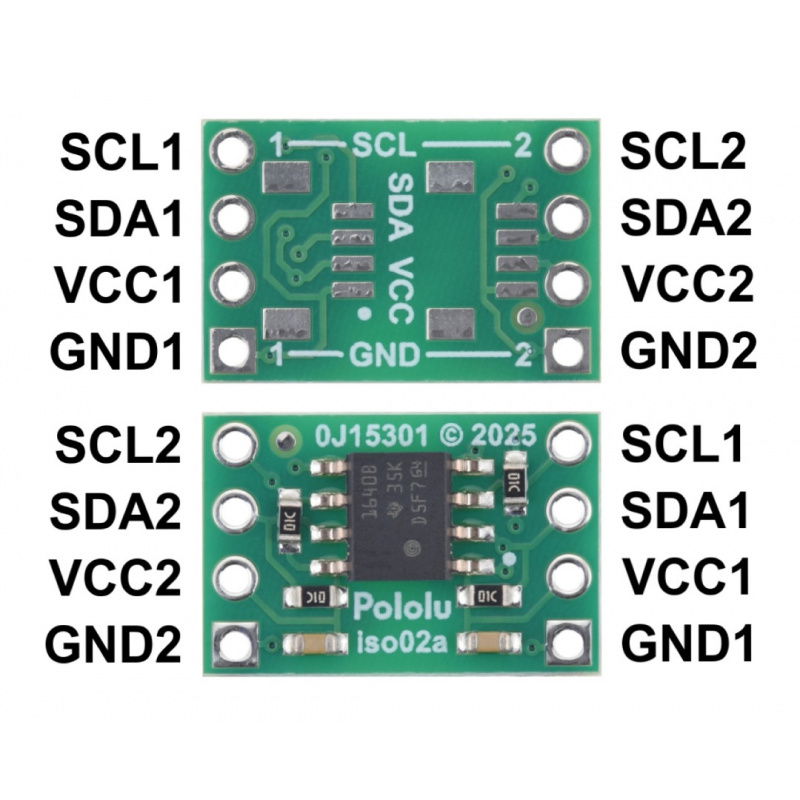

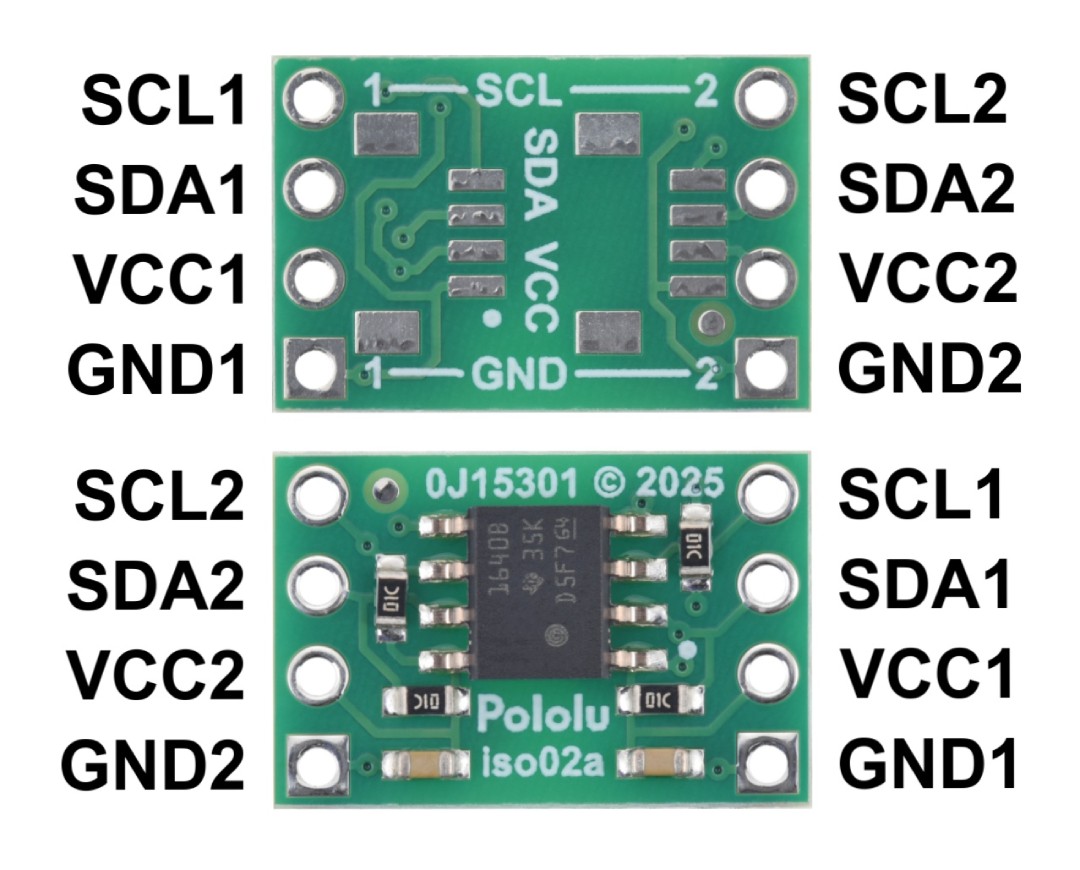

Piny modulu.

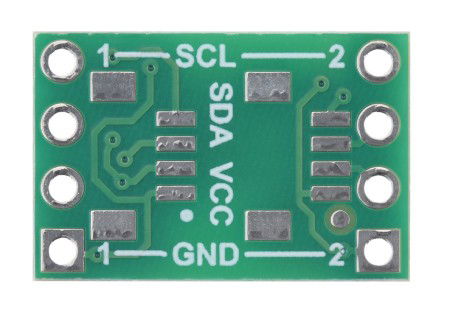

Izolátor nemá žádné vestavěné konektory.
Připojení a konfigurace

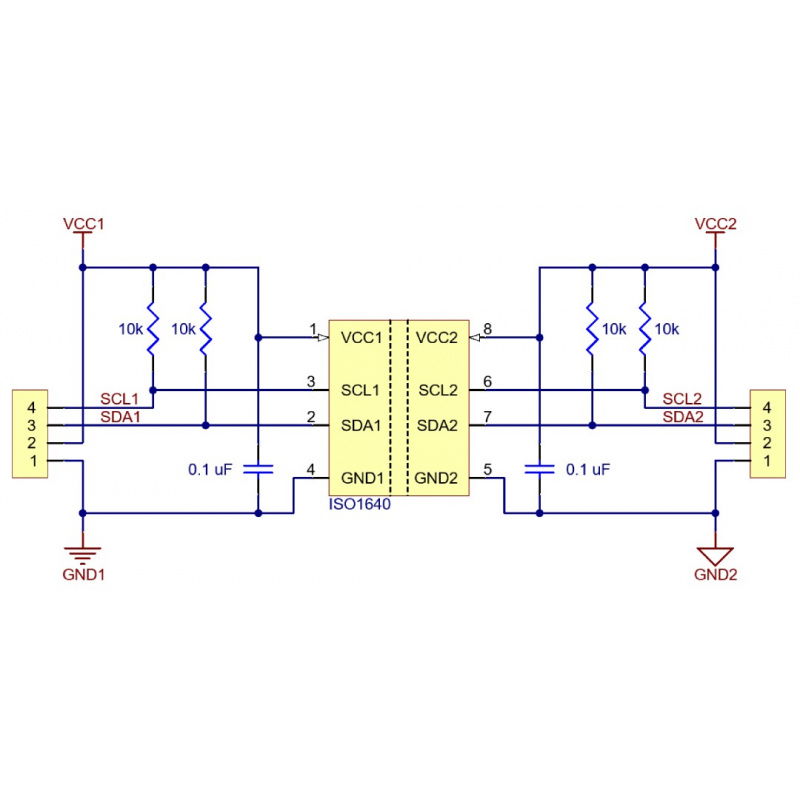

Aby modul správně fungoval, musí být každá strana napájena nezávisle: strana 1 napětím 3 V až 5,5 V, strana 2 napětím 2,25 V až 5,5 V. Vodiče SDA a SCL musí být připojeny k oběma zařízením, přičemž je třeba dbát na oddělení uzemnění GND1 a GND2 – nesmí být připojeny přímo , protože modul zajišťuje galvanické oddělení. Vestavěné pull-up rezistory 10 kΩ na obou stranách zajišťují správný provoz sběrnice, pro vysoké komunikační rychlosti však lze paralelně použít externí pull-up rezistory.
Technická specifikace izolátoru
- Čip: TI ISO1640B
- Rozsah napájecího napětí strany 1: 3 V až 5,5 V
- Rozsah napájecího napětí strany 2: 2,25 V až 5,5 V
- Maximální přenosová frekvence: 1,7 MHz
- Konektory: pájecí otvory s roztečí 0,1'' (2,54 mm)
- Rozměry: 10,2 × 15,2 × 2,8 mm
- Hmotnost: 0,4 g
Obsah sady
- 1x ISO1640 - Obousměrný I2C izolátor bez konektorů - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390

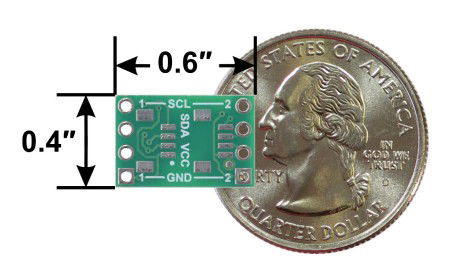

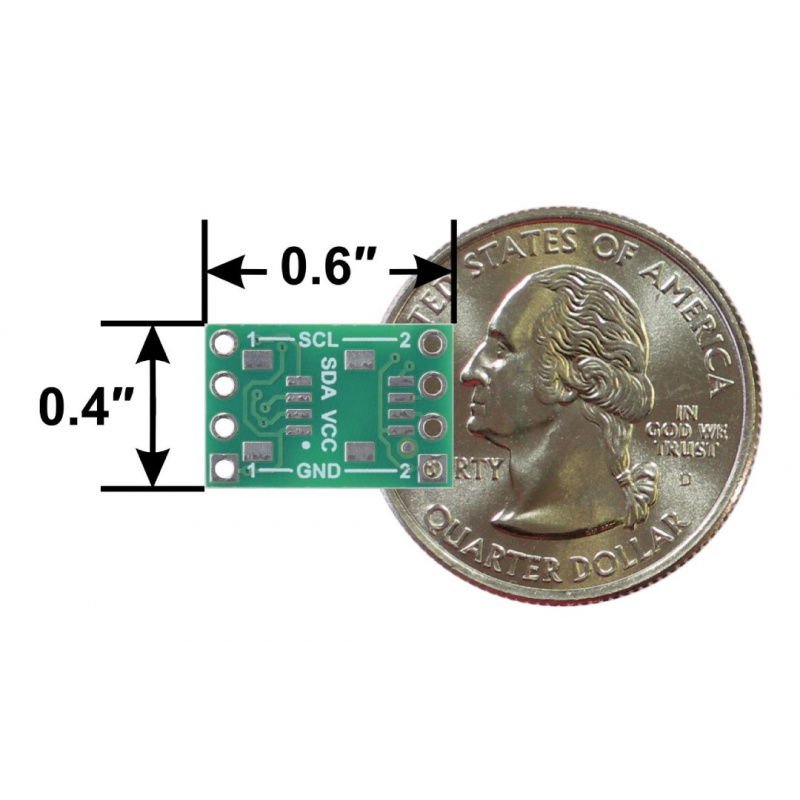

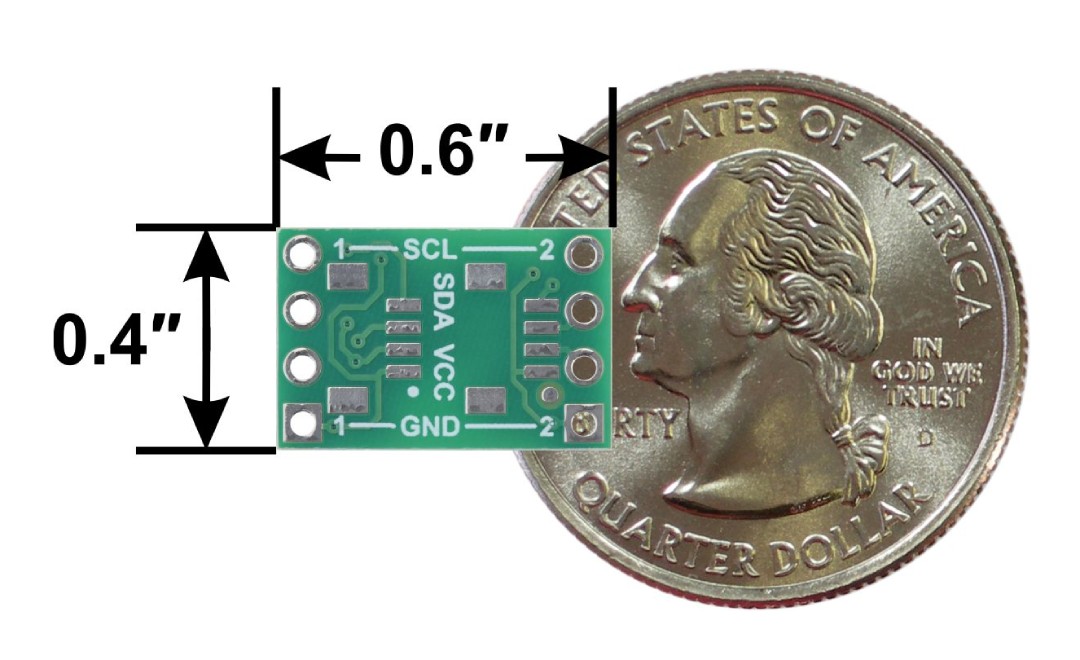

Modul má malé rozměry, takže je vhodný pro mnoho projektů.
