Popis produktu: Modul s 24bitovým ADC převodníkem pro tenzometrické nosníky - HX711 - Adafruit 5974
Adafruit HX711 je všestranný a přesný modul s 24bitovým ADC převodníkem , navržený pro práci s tenzometry a Wheatstoneovými můstky . Umožňuje připojení dvou 4vodičových snímačů pomocí šroubového konektoru (kanály A a B). Kanál A nabízí výběr 64x nebo 128x zesílení a kanál B má pevný zisk 32x . Podporuje dva režimy rychlosti přenosu dat: 10 SPS pro přesné měření a 80 SPS pro rychlé odečty. Modul lze napájet napětím od 2,6 V do 5,5 V a díky vestavěnému digitálnímu regulátoru napětí je možné oddělit analogové a digitální napájení. Je kompatibilní s CircuitPython a Arduino a nabízí intuitivní konfiguraci a ovládání. Ideální pro aplikace přesného měření, jako jsou elektronické váhy a snímače síly.

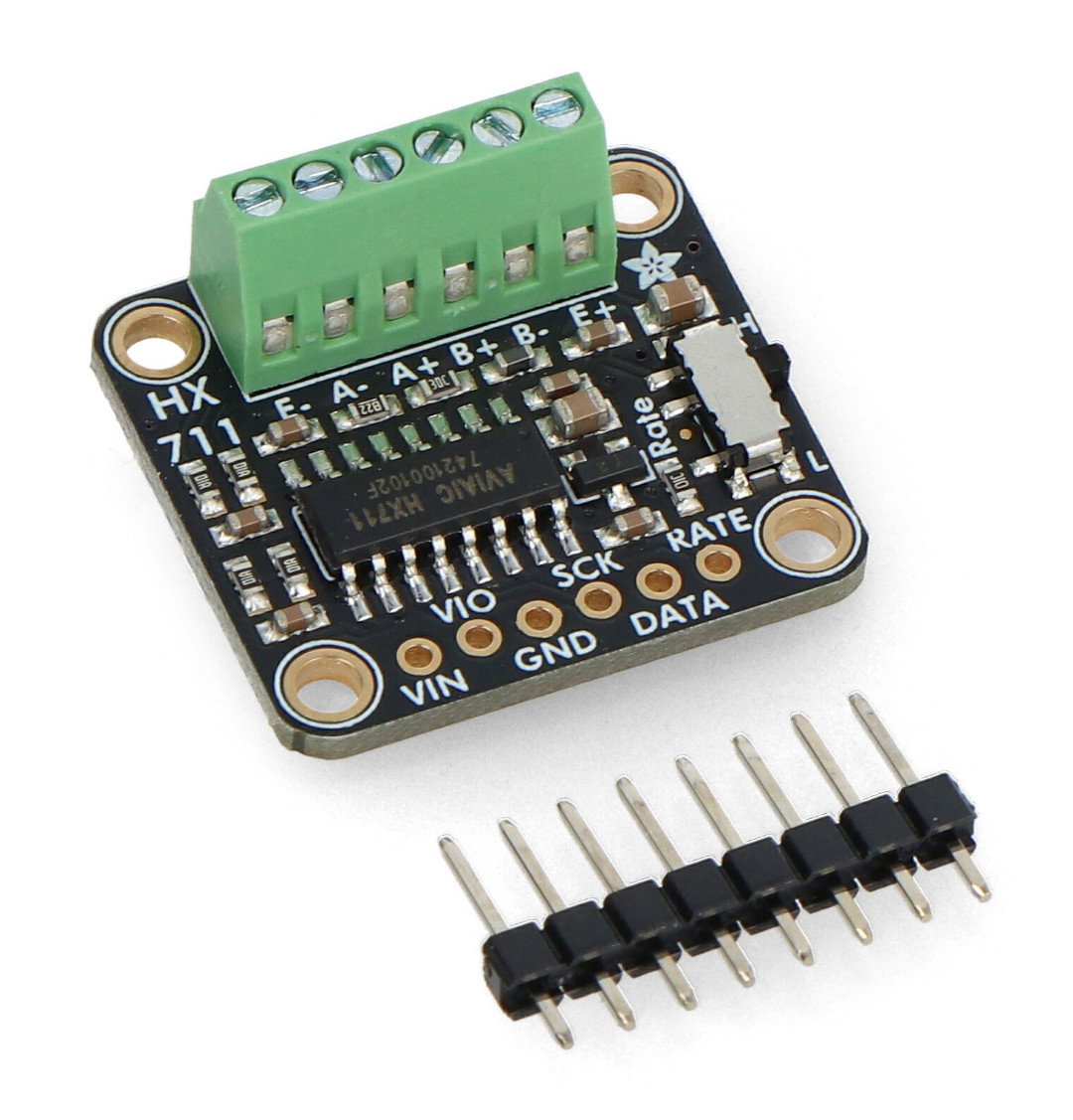

Modul s 24bitovým ADC převodníkem pro tenzometrické nosníky - HX711 - Adafruit 5974.
Modul s ADC převodníkem s 24bitovým rozlišením.Hlavní vlastnosti modulu
- 24bitový ADC se selektivním zesílením
- Podpora dvou diferenciálních kanálů (A a B)
- Šroubový konektor pro 4vodičové tenzometry
- Dva režimy rychlosti přenosu dat: 10 SPS a 80 SPS
- Nízká spotřeba proudu: < 1,5 mA v pracovním režimu, < 1 μA v režimu spánku
- Vestavěný regulátor napětí pro digitální napájení
- Kompatibilní s Arduino a CircuitPython
- Jednoduché pseudo-SPI rozhraní

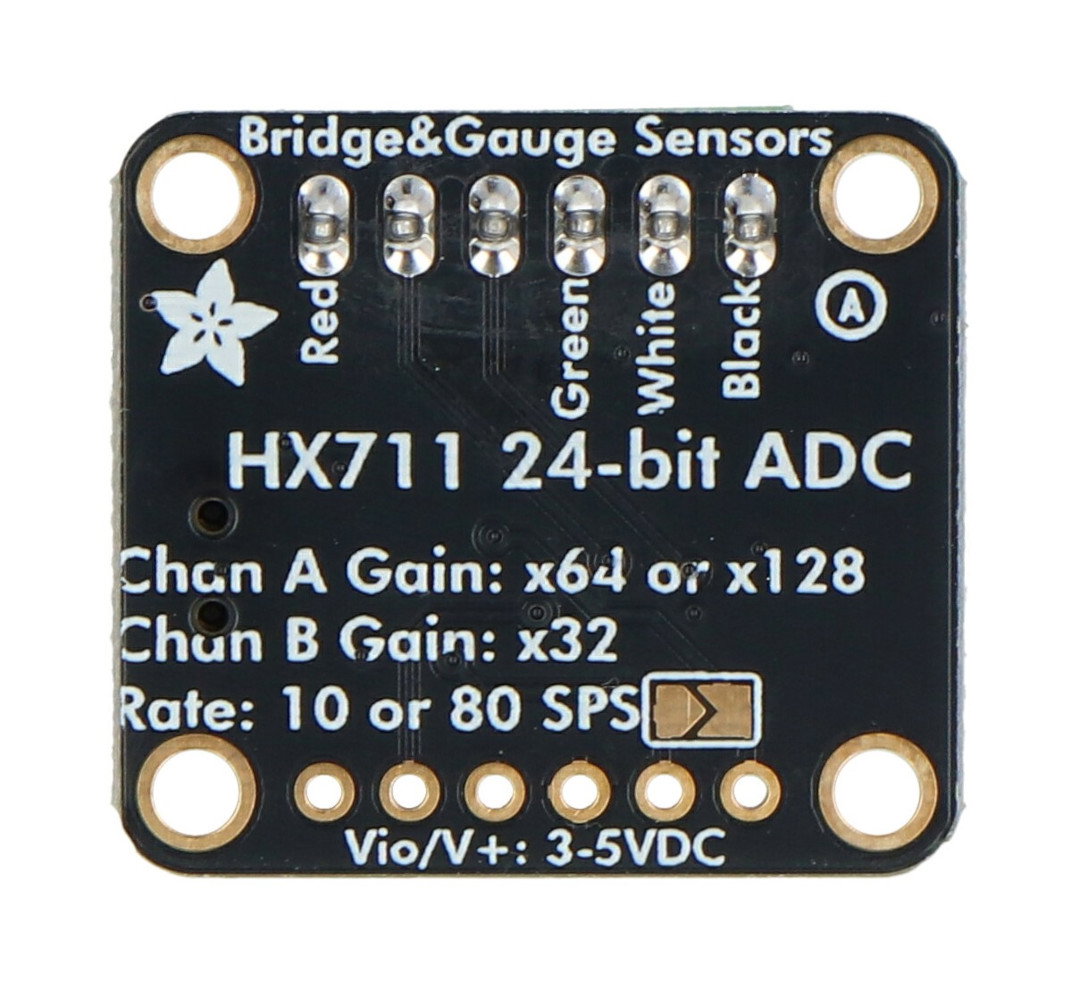

Kolíky modulu
- Napájecí kolíky:
- VIN : napájení modulu, konzistentní s logickou úrovní mikrokontroléru (např. 5 V pro Arduino)
- VIO : výstup regulátoru napětí pro digitální napájení
- GND : společný základ pro výkon a logiku
- Šroubovací konektory:
- E+ : analogový napájecí zdroj pro tenzometr (červený vodič)
- E- : tenzometrická hmotnost (černý drát)
- A+, A- : diferenciální vstupy kanálu A (zelené a bílé tenzometrické vodiče)
- B+, B- : diferenciální vstupy kanálu B (volitelný druhý tenzometr)
- Komunikační piny:
- SCK : vstup hodin
- DATA : výstup dat
- RATE : ovládání rychlosti čtení (nízký stav: 10 SPS, vysoký stav: 80 SPS)

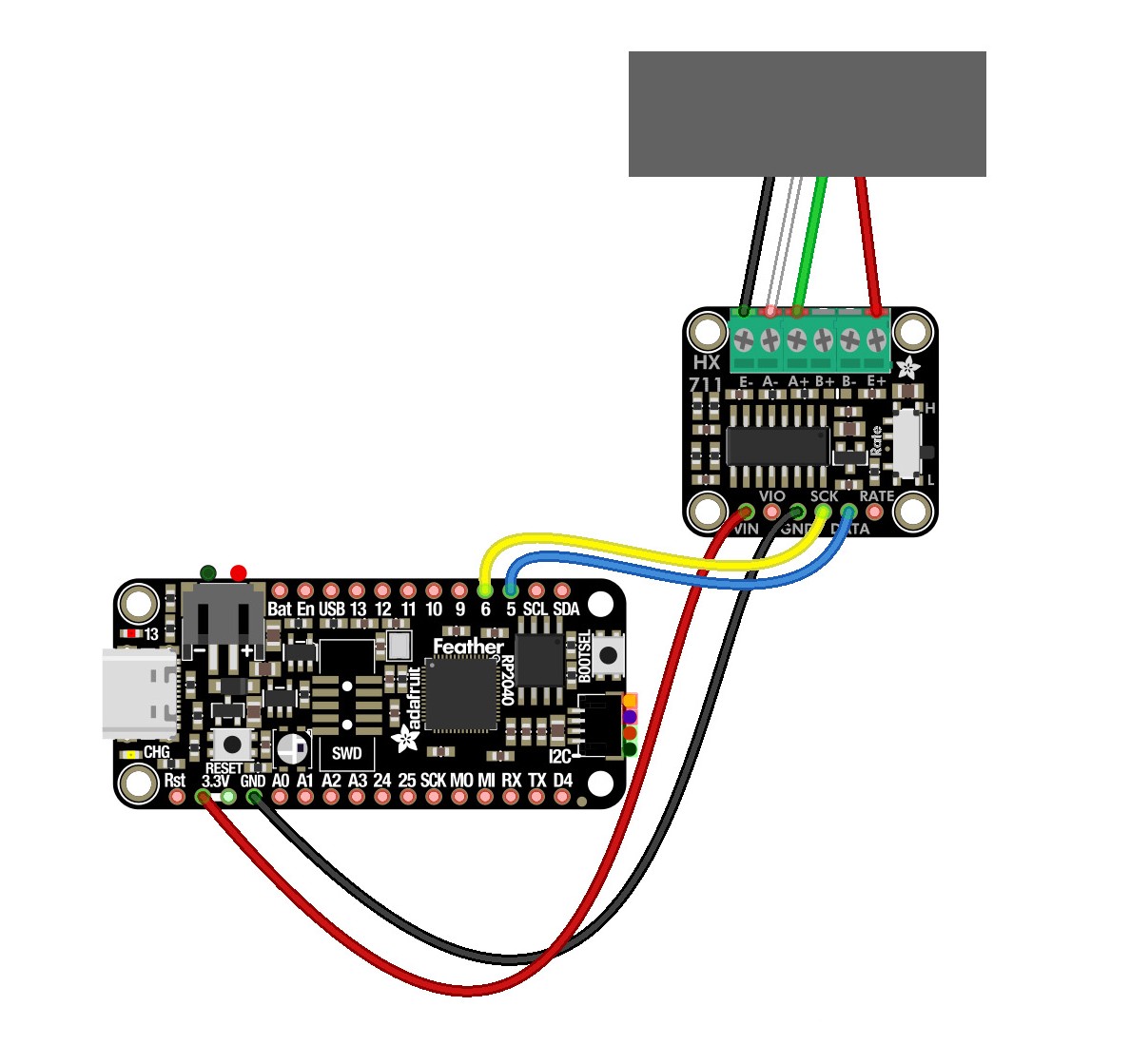

Schéma zapojení modulu.

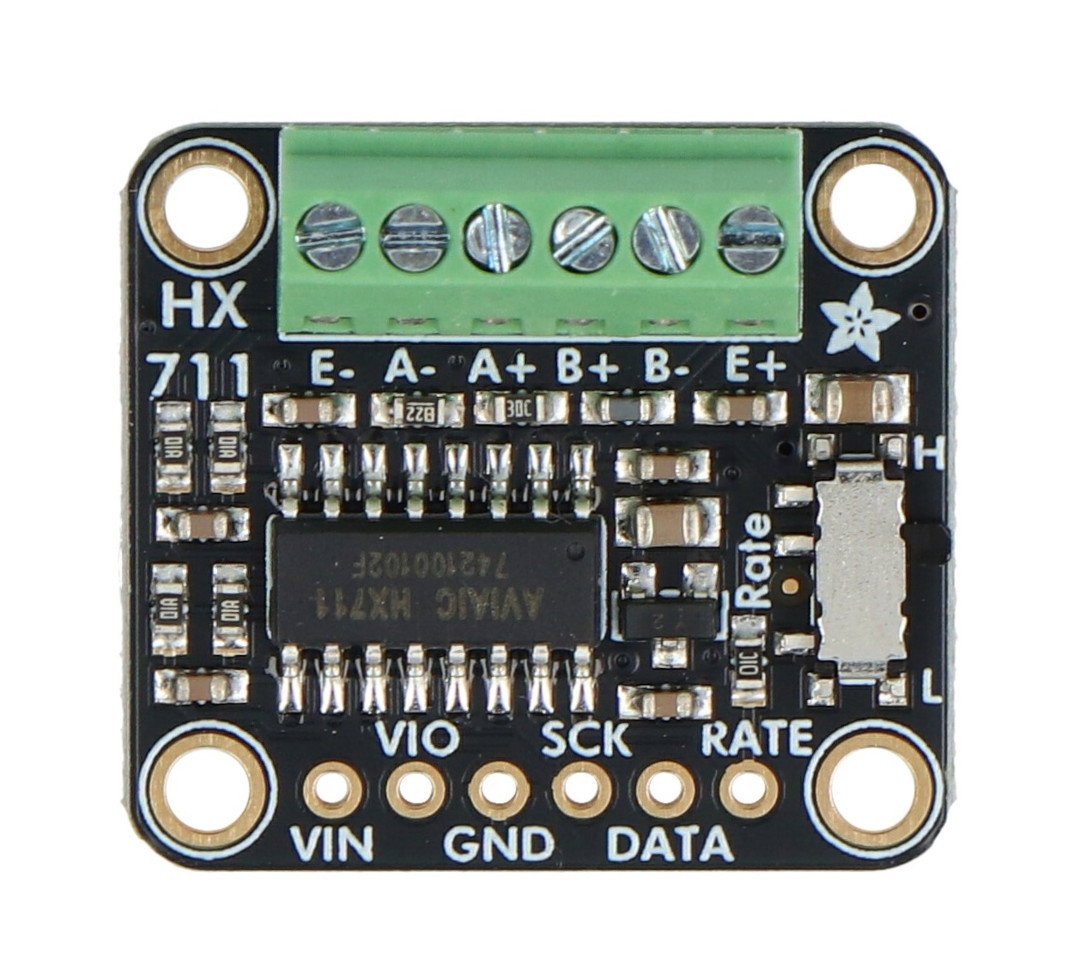

Modul je vybaven systémem HX711.
Programování desek pomocí CircuitPython a Python
Adafruit HX711 podporuje pseudo-SPI rozhraní, které umožňuje použití libovolných dvou digitálních pinů mikrokontroléru pro přenos dat . Díky knihovnám Adafruit_CircuitPython_HX711 a Arduino můžete snadno konfigurovat modul a číst hodnoty ADC. V CircuitPythonu příklad nastavení zahrnuje připojení pinů DATA a SCK a poté nastavení kanálu A nebo B pro měření. Modul umožňuje bezproblémovou integraci do projektů měření a nabízí intuitivní ovládání i pro začínající uživatele.
Technické specifikace desky
- Napájecí napětí: 2,6V až 5,5V
- Rozlišení: 24-bit
- Vstupy: 2 diferenciální kanály (A a B)
- Zisk: 64x / 128x (A), 32x (B)
- Režimy rychlosti přenosu dat: 10 SPS / 80 SPS
- Spotřeba proudu: < 1,5 mA v pracovním režimu, < 1 μA v režimu spánku
- Rozměry: 25,5 x 23 x 12,1 mm
- Hmotnost: 3,9 g
Nastavte obsah
- 1x Modul s 24bitovým ADC převodníkem pro tenzometrické nosníky - HX711 - Adafruit 5974
- 1x 6pinový konektor Goldpin
Prvky obsažené v sadě.
