Index: SEG-28592
EAN: 4250236820897

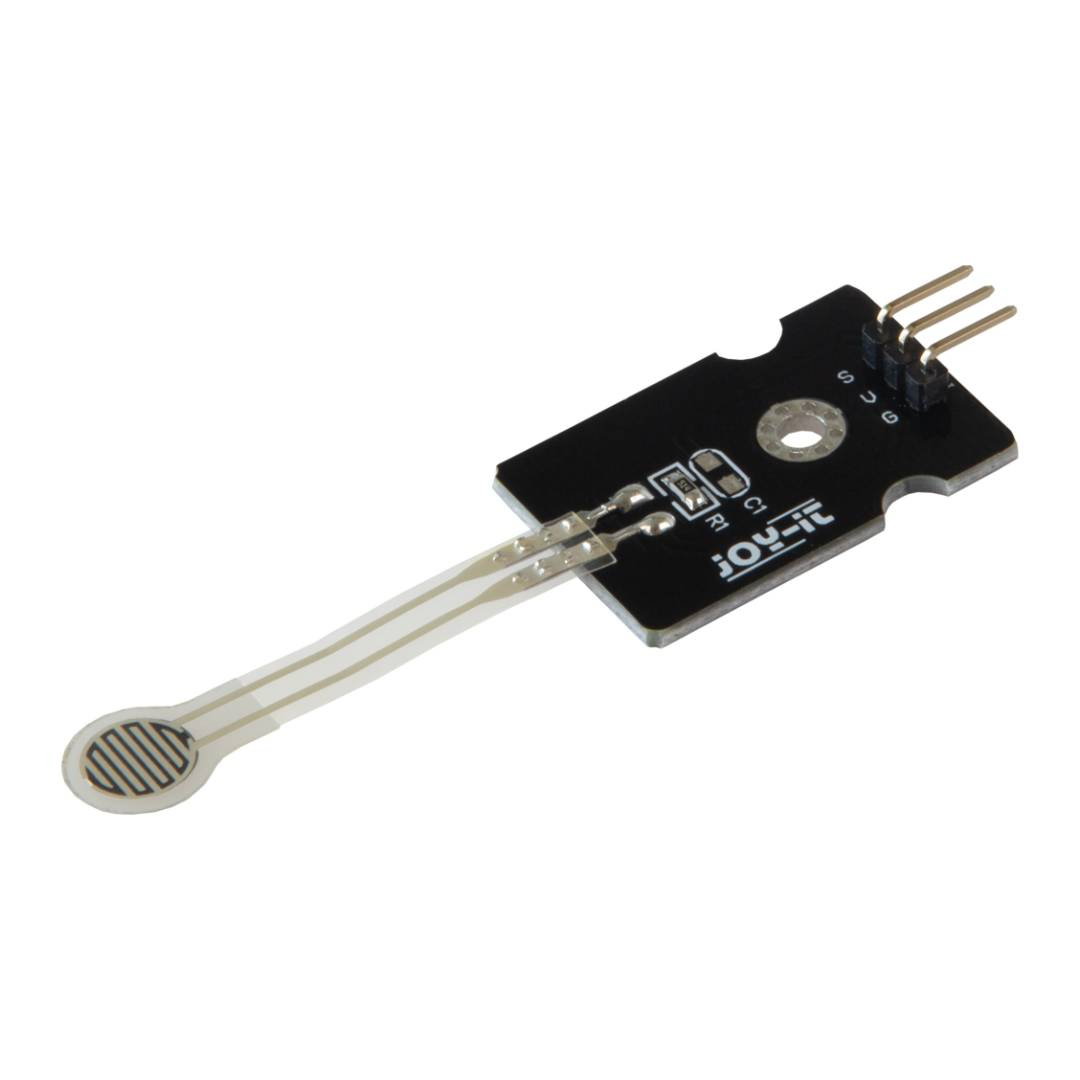

Tlakový senzor - 20kg kulatý 7,5mm - Joy-IT SEN-Pressure20

SEN-Pressure20 je tenkovrstvý analogový tlakový senzor schopný měřit sílu od 0 kg do 20 kg . Senzor pracuje na principu měření odporu pomocí tlaku a generování analogového napěťového signálu, který lze snímat mikrokontroléry. Díky flexibilní a vodotěsné konstrukci je modul ideální pro robotické projekty, měřicí systémy, automatizaci a DIY řešení založená na Arduinu, Raspberry Pi a ESP32 .

Cena:
Cena bez DPH:
Množství

Důvěřuje nám již více než 500 000 zákazníků. U nás máte:



odeslání ještě tentýž den u produktů s označením „Odeslání do 24 h“



vlastní servis v Polsku



30 dní na vrácení a dopravu zdarma v Polsku od 500 PLN



4,9/5 na TrustMate a 4,9/5 na Google (téměř 4 000 hodnocení)



fakturu s DPH, leasing a splátky pro firmy

Pro firmy



individuální cenová nabídka při větším množství



daňový doklad (faktura)

Pro školy a univerzity



objednávky na základě poptávky



pomoc s výběrem sad do laboratoře

Kompatibilní s: Arduino Raspberry Pi

Popis produktu: Tlakový senzor - 20 kg kulatý 7,5 mm - Joy-IT SEN-Pressure20

SEN-Pressure20 je vysoce citlivý tlakový senzor využívající analogovou technologii měření odporu . S rostoucím tlakem se mění odpor snímacího prvku, což se promítá do změny napětí na analogovém výstupu. To umožňuje přesné sledování zatížení, tlakové síly nebo kontaktu s povrchem v rozsahu od 0 kg do 20 kg . Senzor má flexibilní a vodotěsný měřicí povrch o tloušťce menší než 0,25 mm . Senzor je odolný vůči elektrostatickému a magnetickému rušení, což mu umožňuje provoz v náročných prostředích. Modul je kompatibilní s oblíbenými mikroprocesorovými platformami a lze jej použít jak v jednoduchých vzdělávacích projektech, tak v pokročilých automatizačních a robotických systémech.

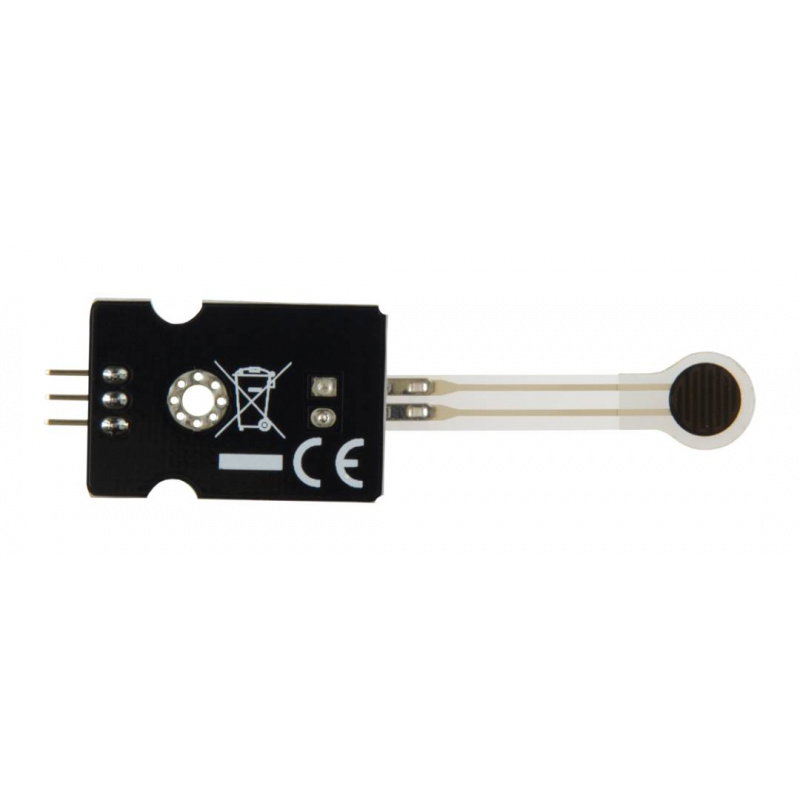

Tlakový senzor - 20 kg kulatý 7,5 mm - Joy-IT SEN-Pressure20

Tlakový senzor - 20 kg kulatý 7,5 mm - Joy-IT SEN-Pressure20.

Tlakový senzor - 20 kg kulatý 7,5 mm - Joy-IT SEN-Pressure20

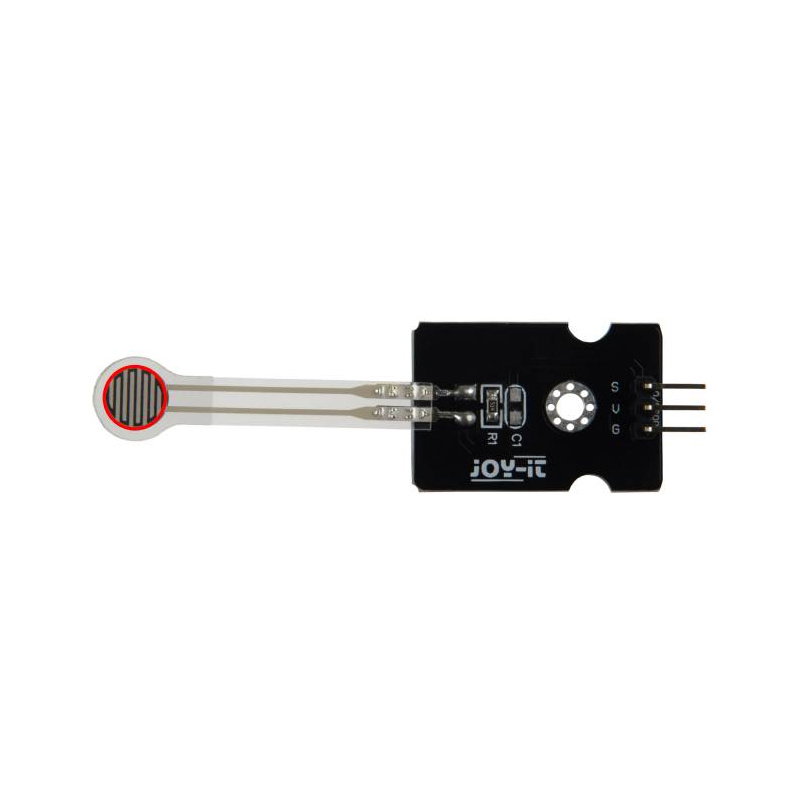

Měřicí část (označená červeně) má průměr 7,5 mm.

Hlavní vlastnosti tlakového senzoru

  • Rozsah měření od 0 kg do 20 kg : možnost měření tlaku a zatížení v širokém rozsahu
  • Analogový napěťový výstup : snadné čtení dat mikrokontroléry a ADC moduly
  • Vysoká citlivost měření : rychlá odezva na změny tlaku
  • Flexibilní design : lze instalovat do nestandardních provedení a mobilních zařízení
  • Voděodolný povrch senzoru : větší odolnost vůči povětrnostním podmínkám
  • Žádné elektrostatické ani magnetické rušení : stabilní provoz v různých aplikacích
  • Rychlá doba odezvy kratší než 1 ms : rychlá detekce změn tlaku
  • Vysoká odolnost : životnost až přibližně 1 000 000 měření

Zapojení pinů senzorů a způsob připojení

Modul SEN-Pressure20 má tři piny pro rychlé připojení k mikroprocesorovým platformám a vestavěným systémům. Pin "+" dodává napětí mezi 3,3 V a 5 V , pin "I" poskytuje zem a pin "S" poskytuje analogový napěťový signál odpovídající aktuálnímu tlaku. U Arduina lze senzor připojit přímo k analogovému vstupu A0 . Raspberry Pi postrádá nativní analogové vstupy, takže pro správný provoz je vyžadován analogově-digitální převodník (ADC) , například ADS1115. Díky jednoduchému analogovému rozhraní lze modul snadno integrovat jak do jednoduchých vzdělávacích projektů, tak do pokročilejších automatizačních systémů.

Tlakový senzor - 20 kg kulatý 7,5 mm - Joy-IT SEN-Pressure20

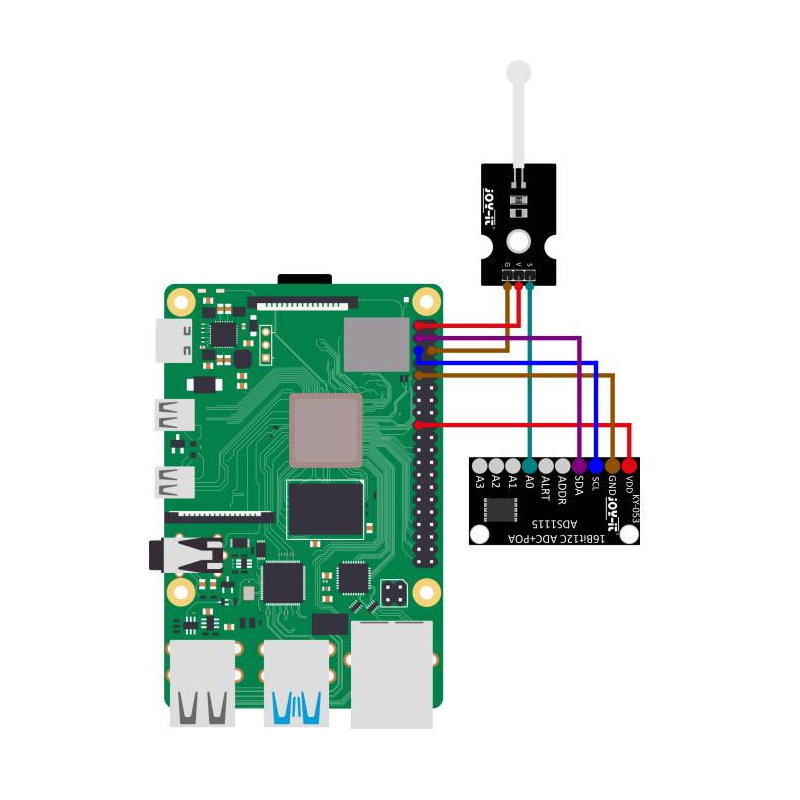

Raspberry Pi nemá analogové vstupy, takže je potřeba analogově-digitální převodník.

Tlakový senzor - 20 kg kulatý 7,5 mm - Joy-IT SEN-Pressure20

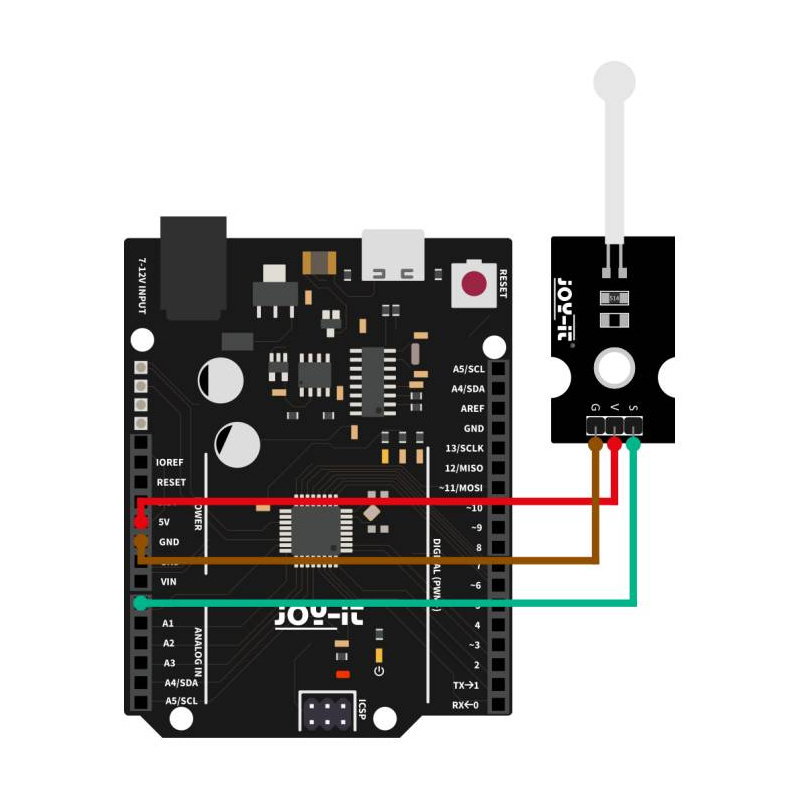

V případě Arduina lze senzor připojit přímo k analogovému vstupu.

Kompatibilita, konektivita a programování senzorů

SEN-Pressure20 spolupracuje s populárními vývojovými platformami, jako jsou Arduino, Raspberry Pi, ESP32 a další mikrokontroléry vybavené analogovými vstupy nebo externími ADC . Senzor lze ovládat pomocí Arduino IDE, MicroPythonu, CircuitPythonu a standardních knihoven Pythonu pro Raspberry Pi . Výrobce poskytuje hotové příklady kódu pro čtení hodnot napětí a výpočet odporu senzoru na základě naměřeného analogového signálu.

Technické specifikace tlakového senzoru

  • Rozsah měření: 0 kg až 20 kg
  • Typ výstupu: analogový napěťový
  • Provozní napětí: 3,3 V až 5 V
  • Bod aktivace tlaku: 300 g až 350 g
  • Přesnost měření: ±2,5 %
  • Doba odezvy: méně než 1 ms
  • Doba zotavení: méně než 15 ms
  • Tloušťka měřicí vrstvy: menší než 0,25 mm
  • Průměr měřicí plochy: 7,5 mm
  • Provozní teplota: -20 °C až 60 °C
  • Trvanlivost: přibližně 1 000 000 měření
  • Kompatibilita: Arduino, Raspberry Pi, ESP32 a další platformy
  • Voděodolnost: ano
  • Rozměry: 75 x 20 x 9 mm

Obsah sady

  • 1x tlakový senzor SEN-Pressure20
Tlakový senzor - 20 kg kulatý 7,5 mm - Joy-IT SEN-Pressure20

Senzor bude užitečný v robotických projektech, dotykových rozhraních, bezpečnostních systémech, inteligentních tlakových rohožích a řešeních IoT vyžadujících rychlou a přesnou detekci tlaku.

Název Hodnota
Šířka 6 cm
Výška 10 cm
Hloubka 0,5 cm
Hmotnost 0,003 kg
