Popis produktu: Tlakový senzor - 10 kg kulatý 7,5 mm - Joy-IT SEN-Pressure10
SEN-Pressure10 je tenkovrstvý snímač síly, který pracuje na principu proměnného odporu . Při aplikaci tlaku se mění odpor snímaného materiálu, což způsobuje změnu napětí na analogovém výstupu. Toto řešení umožňuje snadné sledování úrovní tlaku od 0 kg do 10 kg pomocí mikrokontroléru. Snímač se vyznačuje flexibilní konstrukcí , tloušťkou menší než 0,25 mm a kompaktními rozměry 75 x 20 x 9 mm. Snímací pole o průměru 7,5 mm umožňuje přesnou detekci tlaku i v malých elektronických projektech. Díky své tenkosti lze snímač integrovat do zakřivených povrchů, ovládacích panelů, robotických komponent a nositelných zařízení. Modul se vyznačuje vysokou citlivostí, odolností vůči elektromagnetickému rušení a dlouhou životností přibližně 1 milion měřicích cyklů. Voděodolná ochranná vrstva zvyšuje odolnost snímače při provozu v náročných podmínkách prostředí.

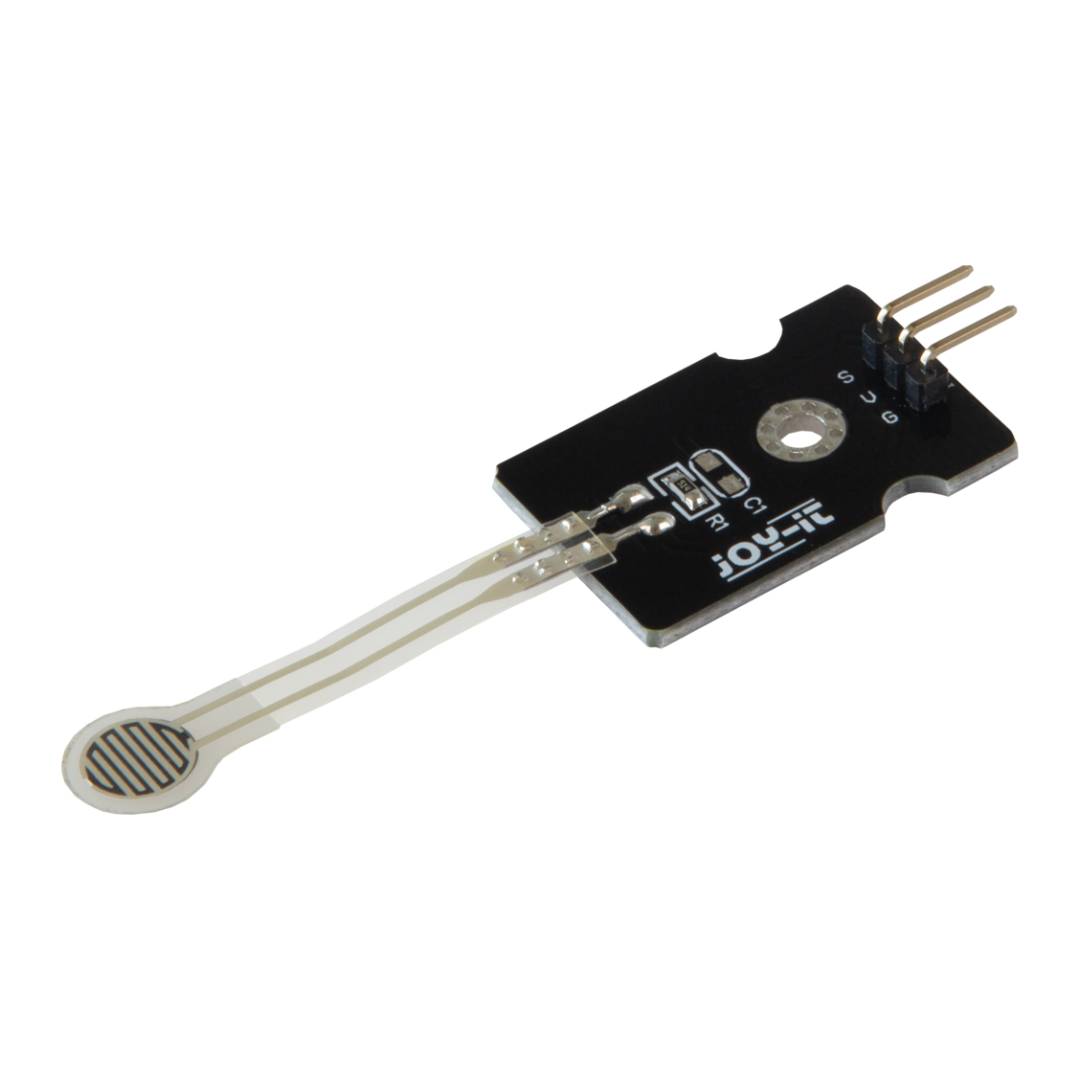

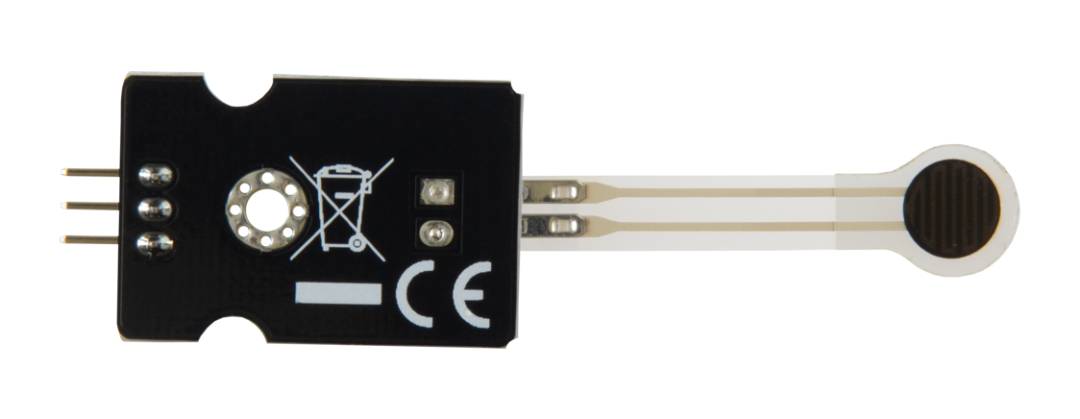

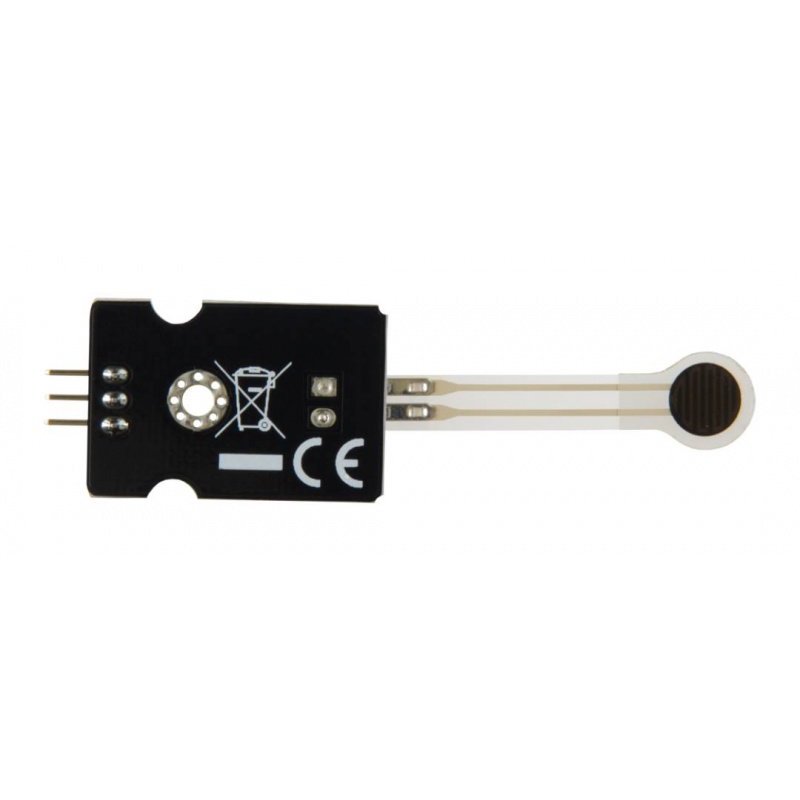

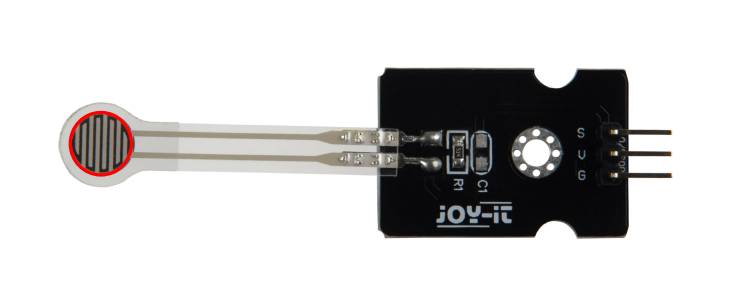

Tlakový senzor - 10 kg kulatý 7,5 mm - Joy-IT SEN-Pressure10.

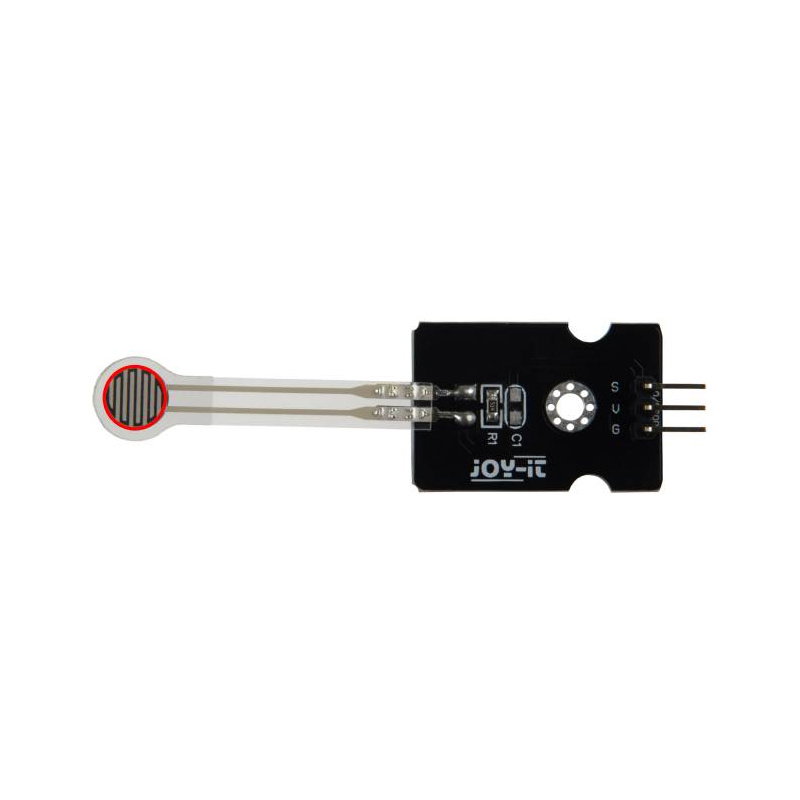

Měřicí část (označená červeně) má průměr 7,5 mm.
Hlavní vlastnosti senzoru
- Rozsah měření od 0 kg do 10 kg : možnost měření tlaku a zatížení v širokém rozsahu
- Analogový napěťový výstup : snadné čtení dat mikrokontroléry a ADC moduly
- Vysoká citlivost měření : rychlá odezva na změny tlaku
- Flexibilní design : lze instalovat do nestandardních provedení a mobilních zařízení
- Voděodolný povrch senzoru : větší odolnost vůči povětrnostním podmínkám
- Žádné elektrostatické ani magnetické rušení : stabilní provoz v různých aplikacích
- Rychlá doba odezvy kratší než 1 ms : rychlá detekce změn tlaku
- Vysoká odolnost : životnost až přibližně 1 000 000 měření
Zapojení pinů a způsob připojení tlakového senzoru
Senzor SEN-Pressure10 má tři piny pro rychlé připojení k mikroprocesorovým systémům. Pin "+" napájí modul napětím mezi 3,3 V a 5 V, pin "I" poskytuje zem a pin "S" poskytuje analogový měřicí signál založený na úrovni tlaku. Senzor lze připojit přímo k analogovým vstupům Arduina nebo jiných kompatibilních mikrokontrolérů. Pro Raspberry Pi je vyžadován ADC , protože platforma postrádá nativní analogové vstupy.

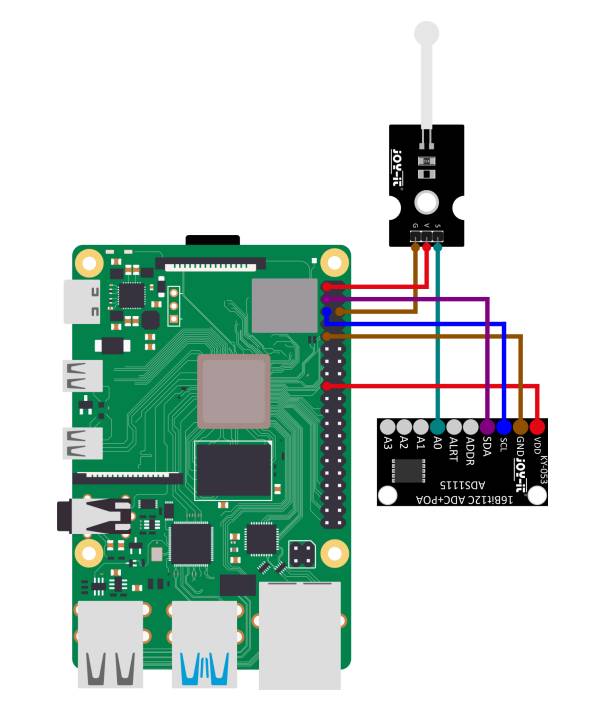

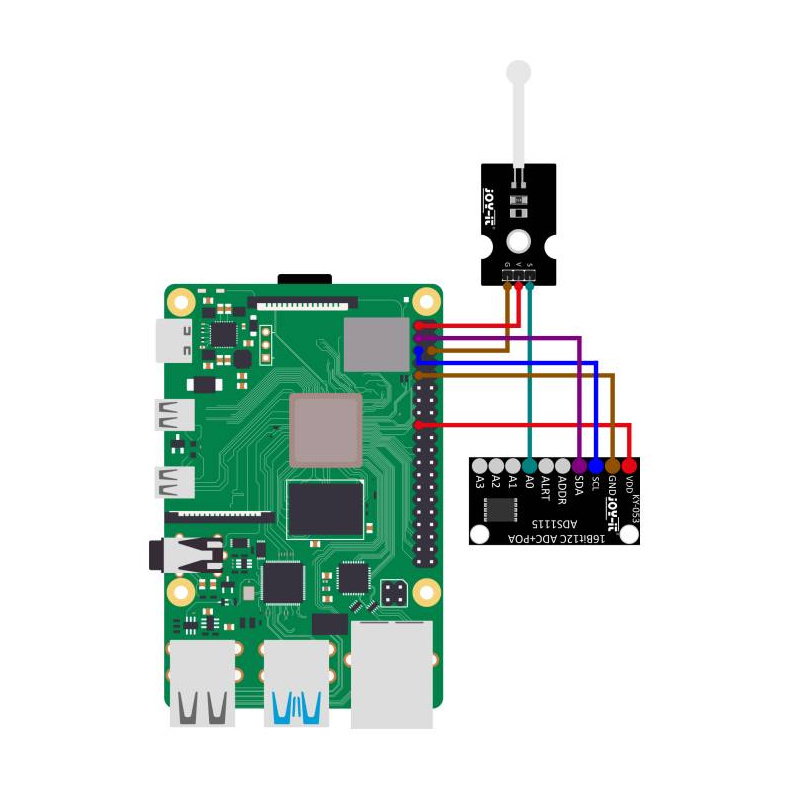

Raspberry Pi nemá analogové vstupy, takže je nutné použít analogově-digitální převodník.

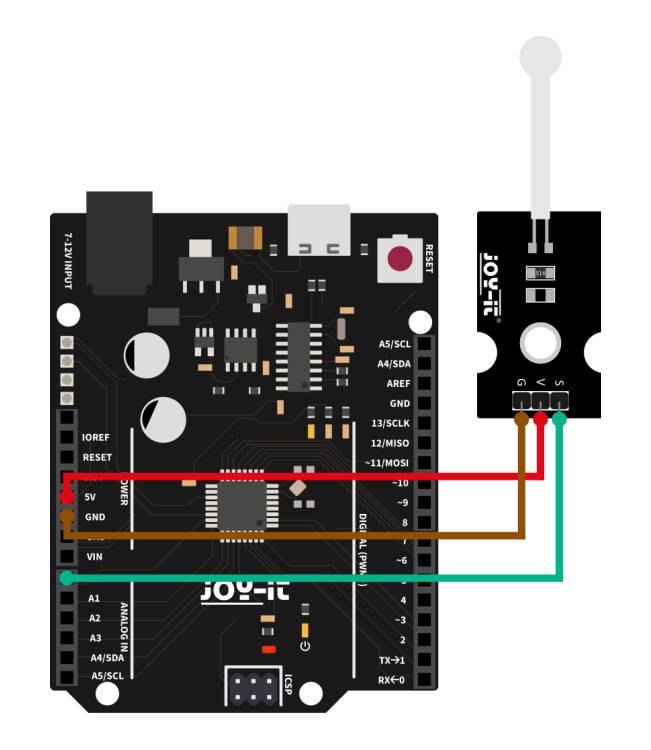

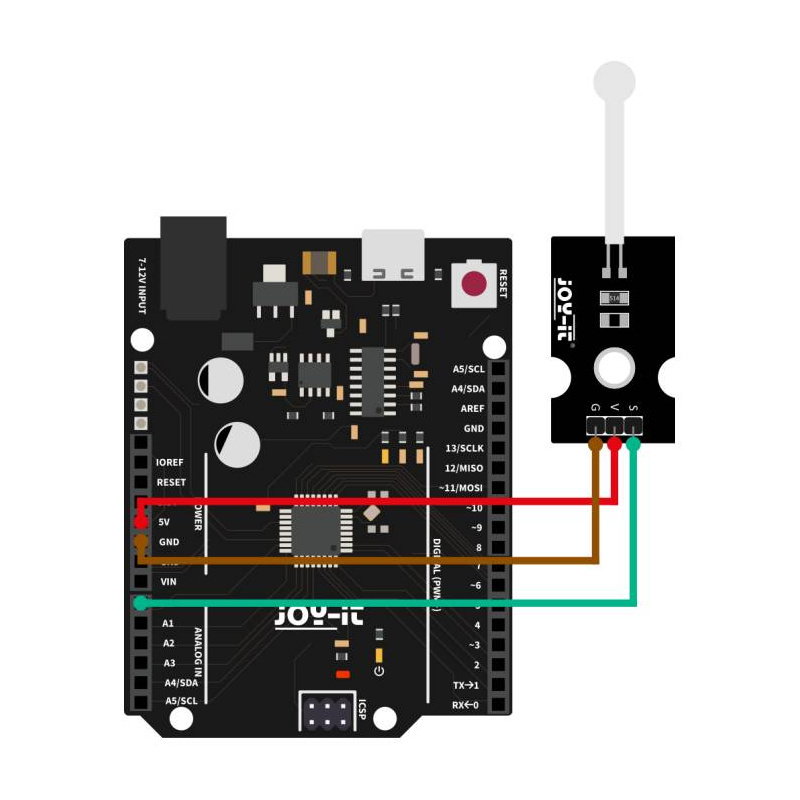

V případě Arduina lze senzor připojit přímo k analogovému vstupu.
Kompatibilita a programování senzorů
SEN-Pressure10 je kompatibilní s oblíbenými programovacími prostředími používanými v embedded a IoT projektech. Modul lze ovládat pomocí Arduino IDE, knihoven Pythonu pro Raspberry Pi, CircuitPython a MicroPython . Výrobce poskytuje ukázkové programy pro měření napětí a výpočet změn odporu senzoru na základě analogových dat. Díky jednoduchému analogovému rozhraní si můžete vytvořit vlastní systémy detekce tlaku, inteligentní tlačítka, rozhraní s dotykovou obrazovkou nebo systémy pro monitorování zátěže . Senzor je vhodný jak pro vzdělávací projekty, tak pro pokročilá robotická a průmyslová automatizační řešení.
Technické specifikace senzoru
- Rozsah měření: 0 kg až 10 kg
- Typ výstupu: analogový napěťový
- Provozní napětí: 3,3 V až 5 V
- Bod aktivace tlaku: 200 g až 250 g
- Přesnost měření: ±2,5 %
- Doba odezvy: méně než 1 ms
- Doba zotavení: méně než 15 ms
- Tloušťka měřicí vrstvy: menší než 0,25 mm
- Průměr měřicí plochy: 7,5 mm
- Provozní teplota: -20 °C až 60 °C
- Trvanlivost: přibližně 1 000 000 měření
- Kompatibilita: Arduino, Raspberry Pi, ESP32 a další platformy
- Voděodolnost: ano
- Rozměry: 75 x 20 x 9 mm
Obsah sady
- 1x tlakový senzor SEN-Pressure10
Senzor bude užitečný v robotických projektech, dotykových rozhraních, bezpečnostních systémech, inteligentních tlakových rohožích a řešeních IoT vyžadujících rychlou a přesnou detekci tlaku.
