Popis produktu: ISO1640 - obousměrný I2C izolátor - JST SH 4pinový - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5391
I2C izolátor Pololu s galvanickým oddělením signálu, založený na čipu TI ISO1640 , umožňuje obousměrnou I2C komunikaci mezi dvěma zařízeními s podporou protahování hodin. Modul má 4pinové konektory JST SH , kompatibilní se systémy SparkFun Qwiic a Adafruit STEMMA QT, což usnadňuje integraci. Izolace chrání zařízení před poškozením způsobeným rozdíly napětí a rušením a každá strana modulu je napájena samostatně napětím v rozsahu od 3 V do 5,5 V (VCC1) a od 2,25 V do 5,5 V (VCC2) .

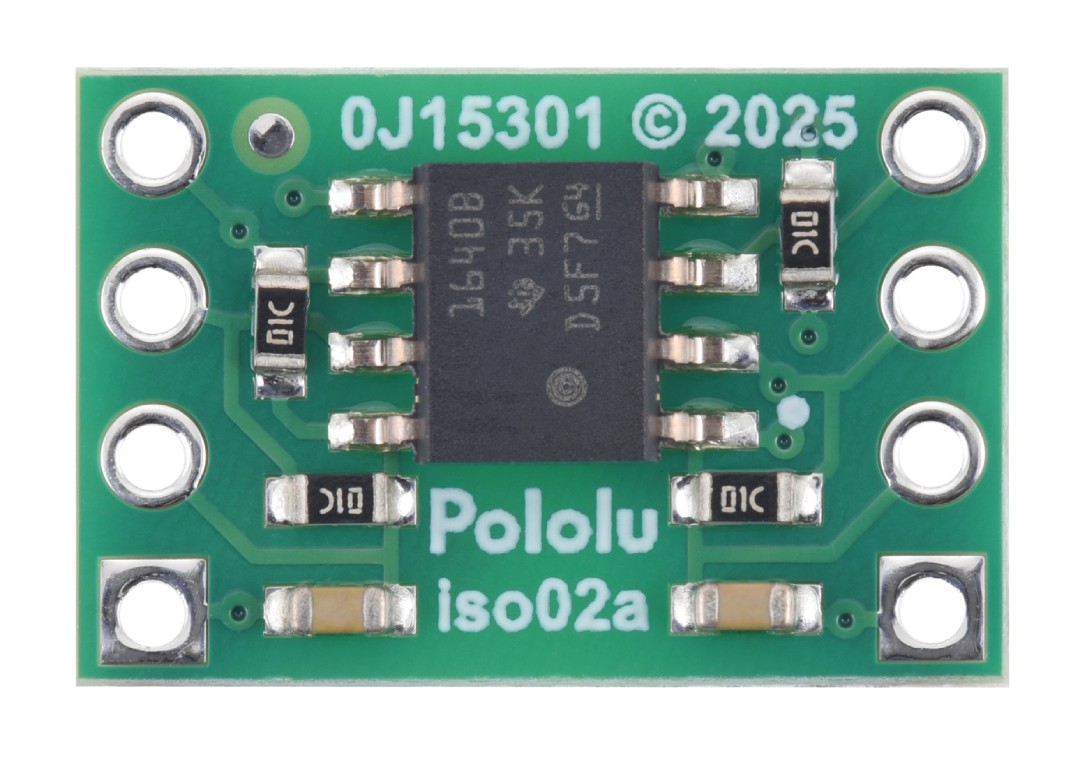

ISO1640 - obousměrný I2C izolátor - JST SH 4-pin - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5391.
Modul umožňuje obousměrnou I2C komunikaci.
Hlavní vlastnosti izolátoru
- Galvanické oddělení signálu : bezpečné oddělení linek SDA a SCL mezi dvěma zařízeními
- Obousměrná komunikace I2C : podpora signálů SDA a SCL s funkcí protahování hodin
- 4pinové konektory JST SH : kompatibilní se systémy Qwiic a STEMMA QT
- Samostatné napájení pro obě strany : 3V až 5,5V (VCC1) a 2,25V až 5,5V (VCC2)
- Vysoká přenosová rychlost : až 1,7 MHz
- Kompaktní rozměry : 10,16 x 15,24 x 7,1 mm, hmotnost 0,6 g
- Bezpečná izolace : bez uzemnění (GND1 není připojen k GND2)
Piny modulu
Modul má dva samostatné napájecí zdroje: VCC1 a GND1 pro stranu 1 (od 3 V do 5,5 V) a VCC2 a GND2 pro stranu 2 (od 2,25 V do 5,5 V). Linky SDA1 a SCL1 se připojují k zařízení na první straně, zatímco SDA2 a SCL2 se připojují k zařízení na druhé straně. Konektory jsou typu JST SH se 4 piny, což umožňuje rychlé a pohodlné připojení kabelů kompatibilních s Qwiic a STEMMA QT. Vestavěné pull-up rezistory 10 kΩ jsou na každé straně připojeny k odpovídajícímu napětí. Všimněte si různých logických prahů na obou stranách a ujistěte se, že zařízení správně interpretují nízké signály v souladu s dokumentací ISO1640.

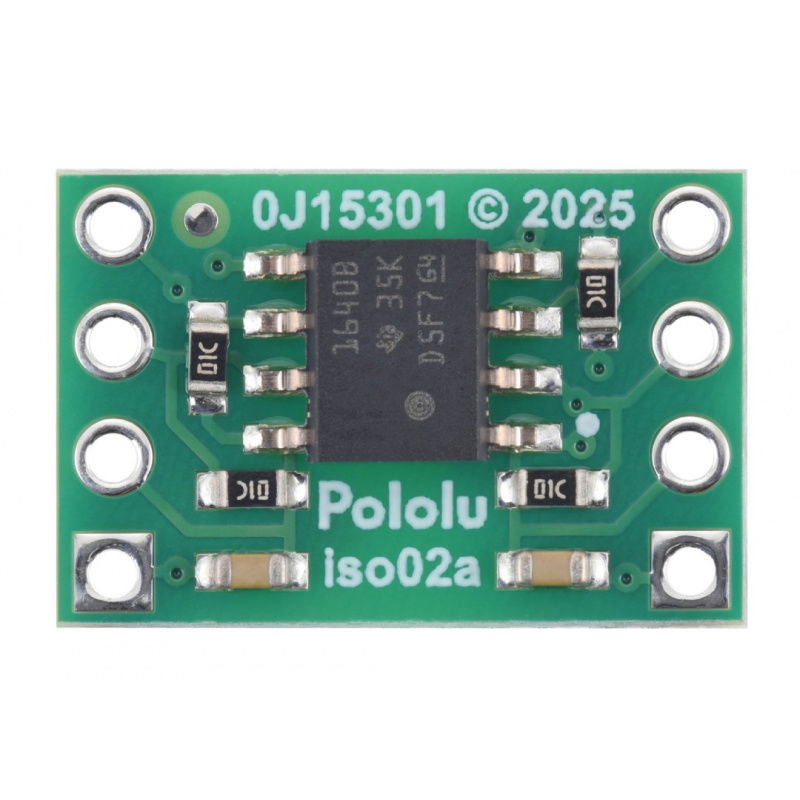

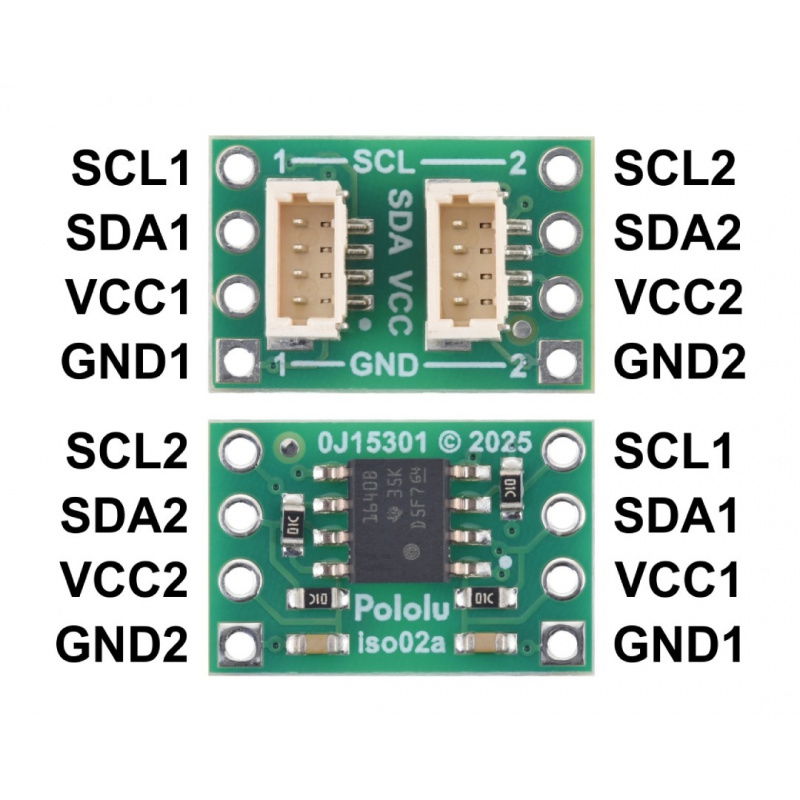

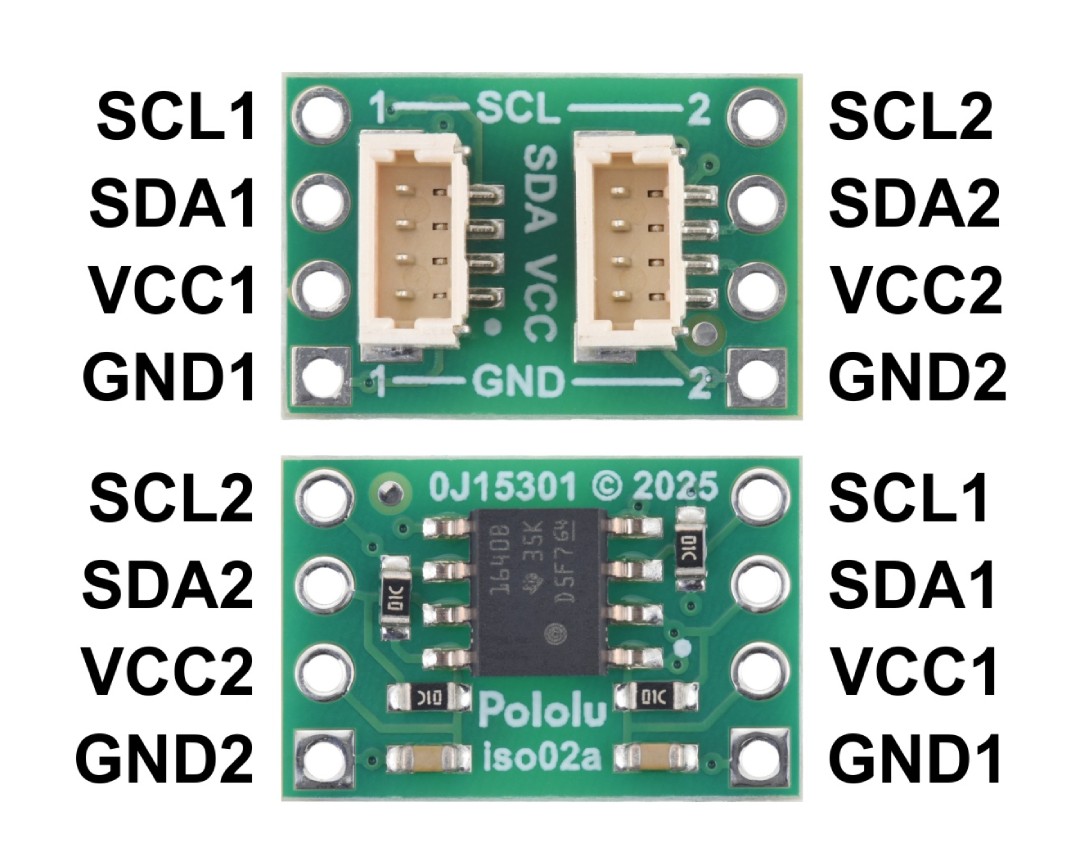

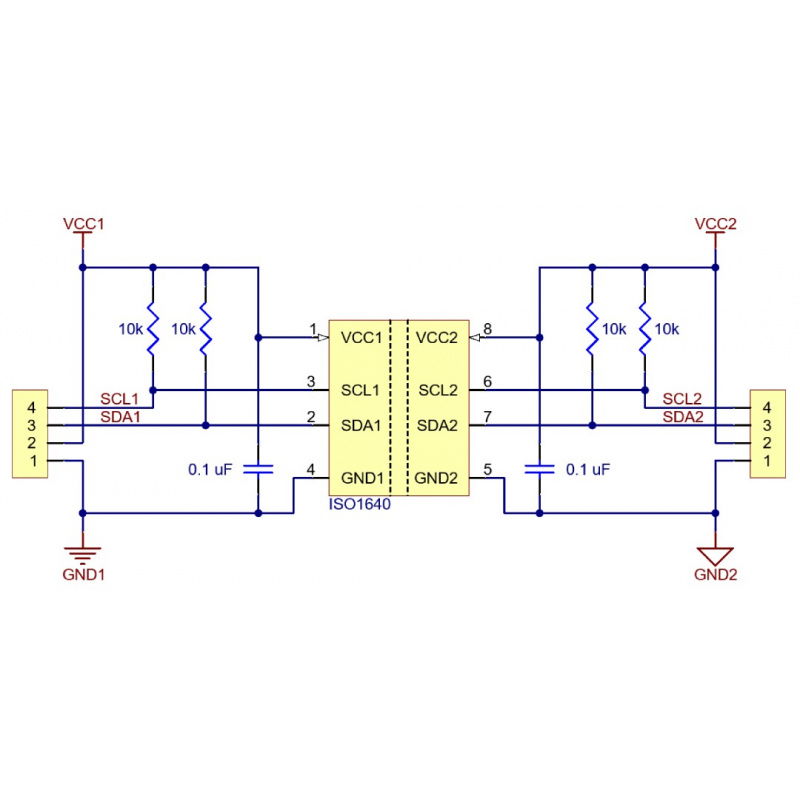

Piny modulu.

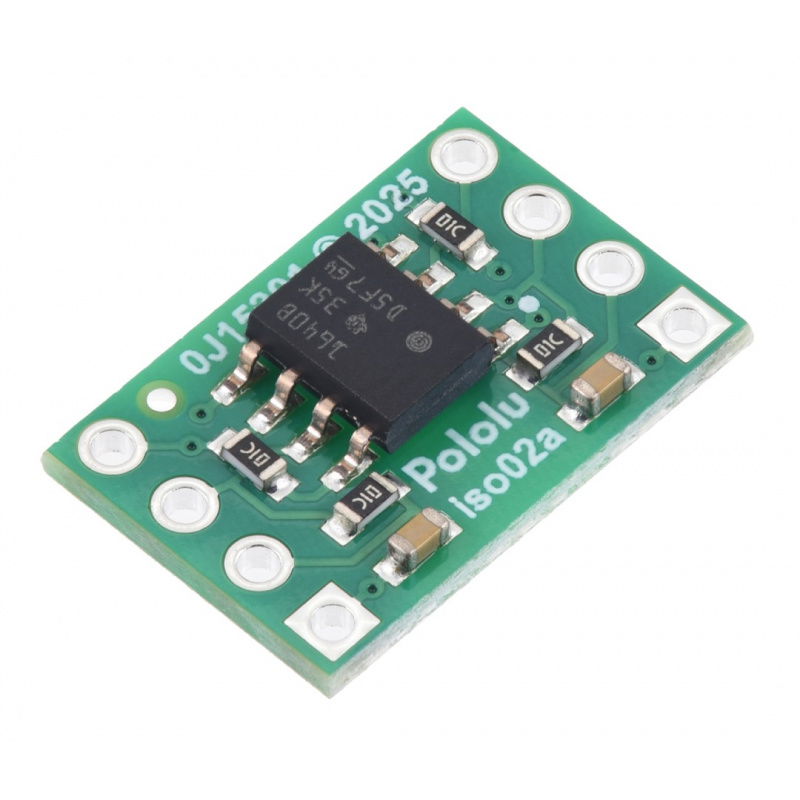

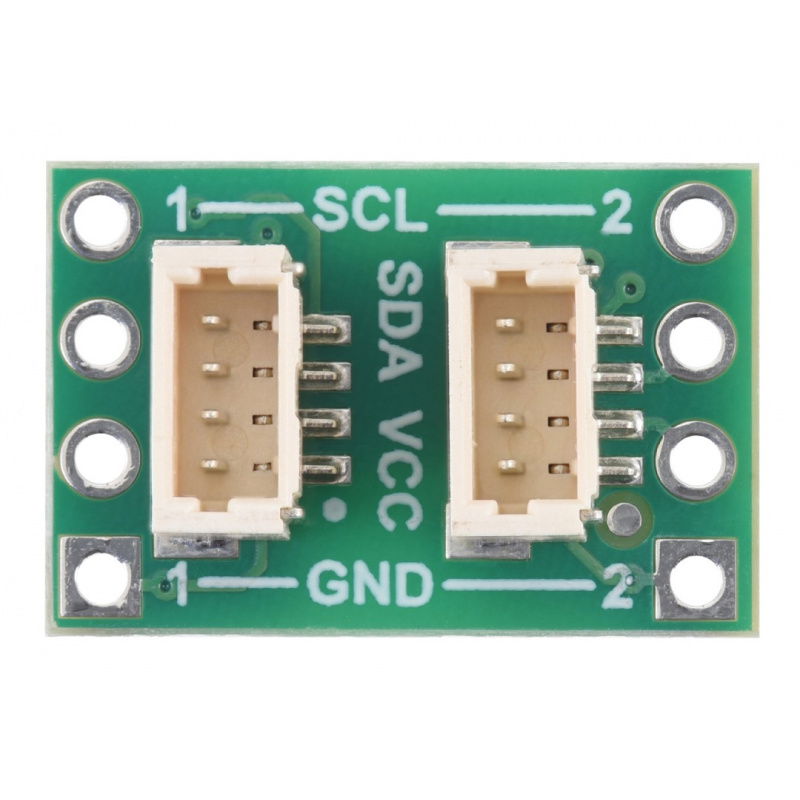

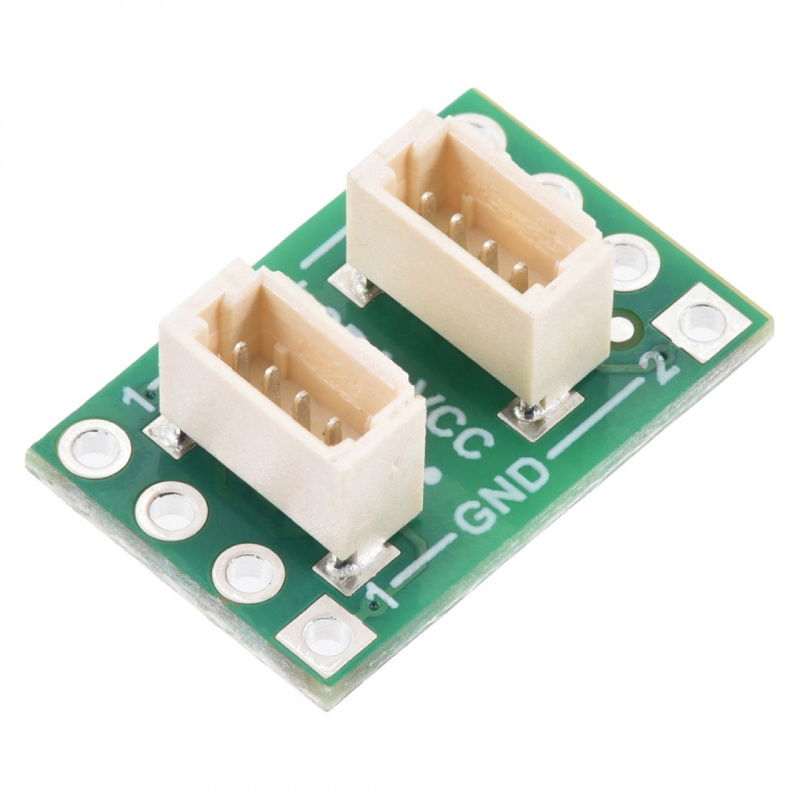

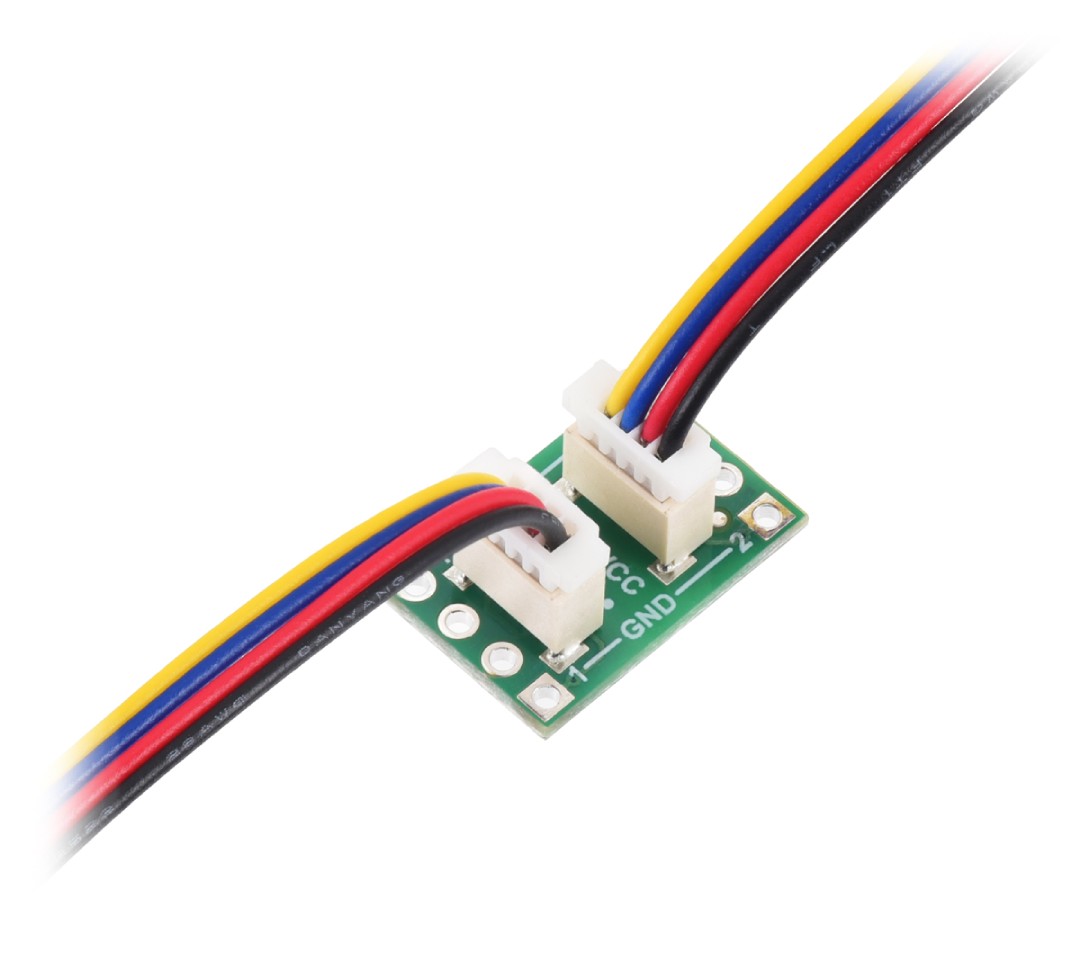

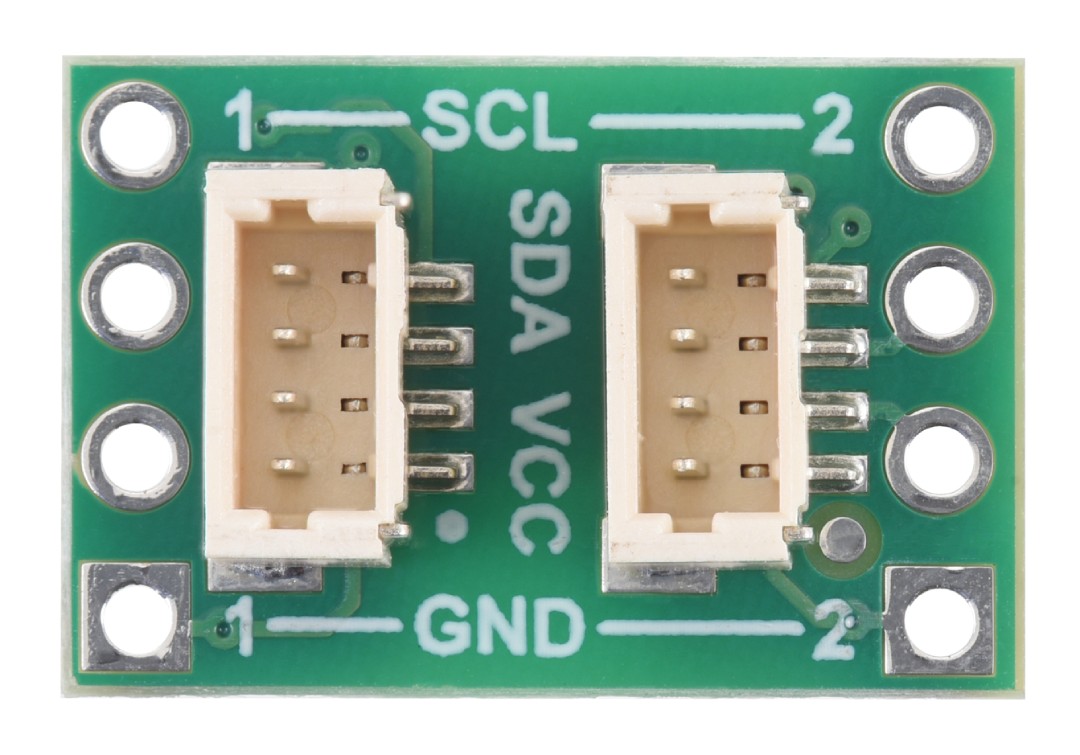

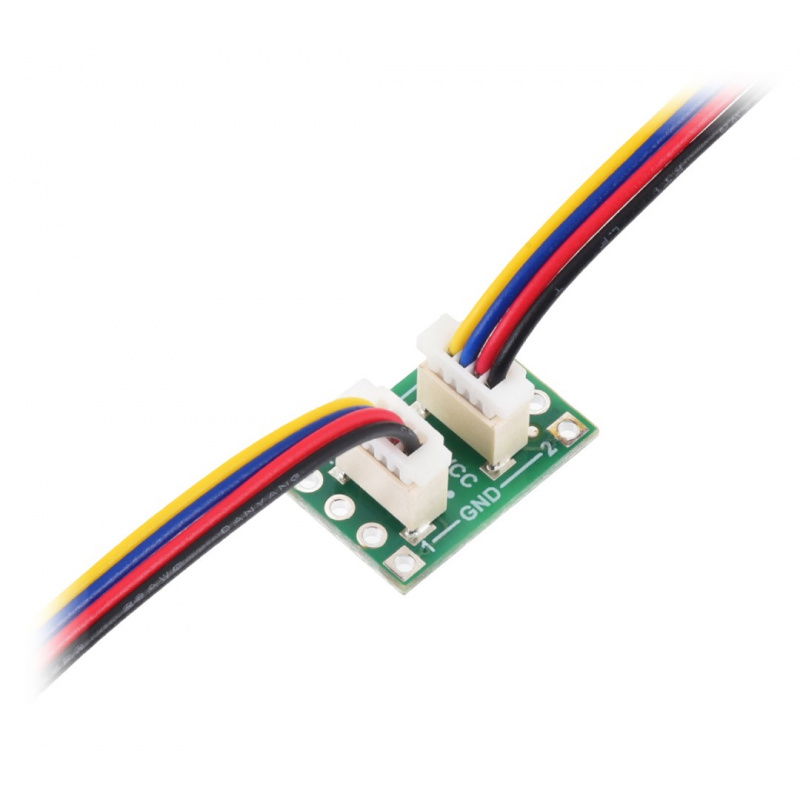

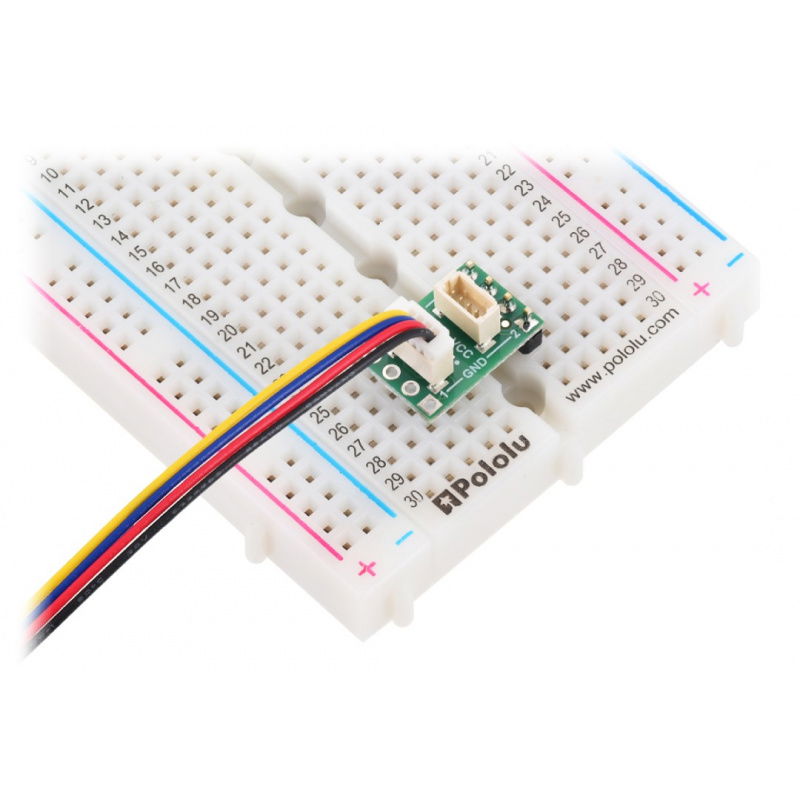

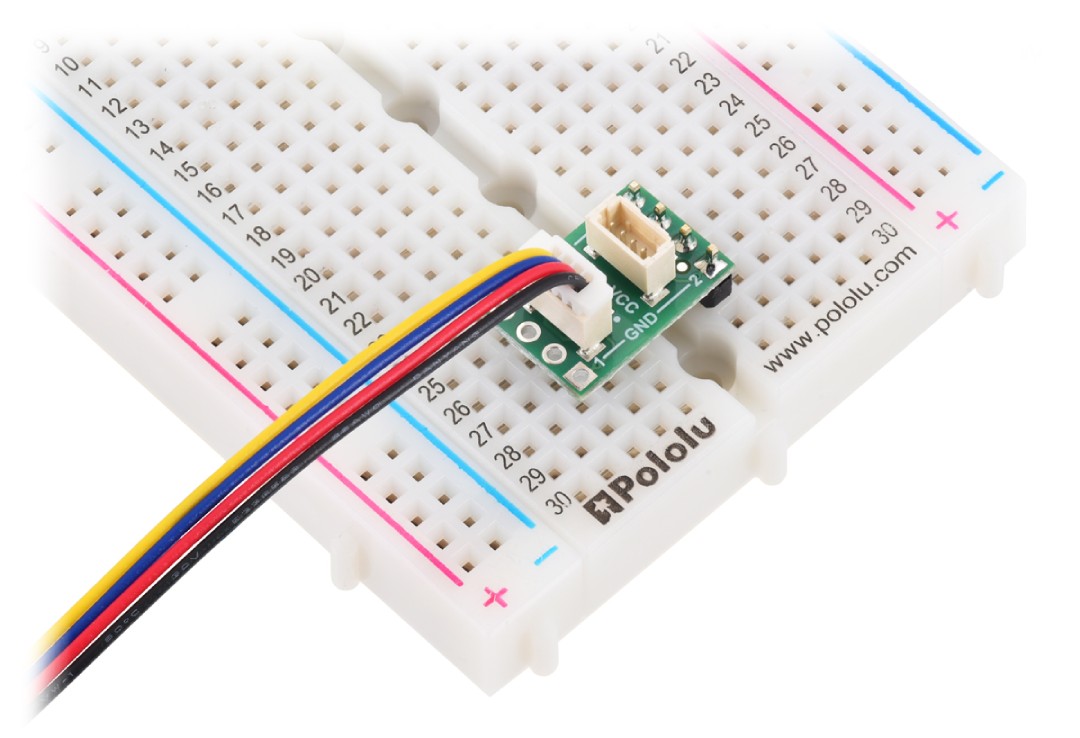

Modul má 4pinové JST SH konektory kompatibilní s Qwiic a STEMMA QT.
Připojení a konfigurace
Pro správné použití modulu musí být obě strany napájeny odděleně: strana 1 piny VCC1 a GND1 (z 3 V na 5,5 V) a strana 2 piny VCC2 a GND2 (z 2,25 V na 5,5 V). Sběrnice I2C se připojují k pinům SDA a SCL na obou stranách . Pro správnou funkci je nutné zajistit, aby zařízení na obou stranách správně interpretovala signály v souladu s charakteristikami normy ISO1640. Pro zvýšení přenosové rychlosti lze paralelně k vestavěným rezistorům přidat externí pull-up rezistory.
Technická specifikace izolátoru
- Čip: TI ISO1640B
- Rozsah napájecího napětí strany 1: 3 V až 5,5 V
- Rozsah napájecího napětí strany 2: 2,25 V až 5,5 V
- Maximální přenosová frekvence: 1,7 MHz
- Konektory: JST SH 4pinové kompatibilní s Qwiic a STEMMA QT
- Rozměry: 10,16 × 15,24 × 7,1 mm
- Hmotnost: 0,6 g
Obsah sady
- 1x ISO1640 - obousměrný I2C izolátor - JST SH 4pinový - 3-5,5V/2,25-5,5V - Pololu 5391
Kabely nejsou součástí balení a je nutné je zakoupit samostatně.
