Popis produktu: RP2350 - adaptér HSTX 22-pin FPC na DVI / HDMI - Adafruit 6055

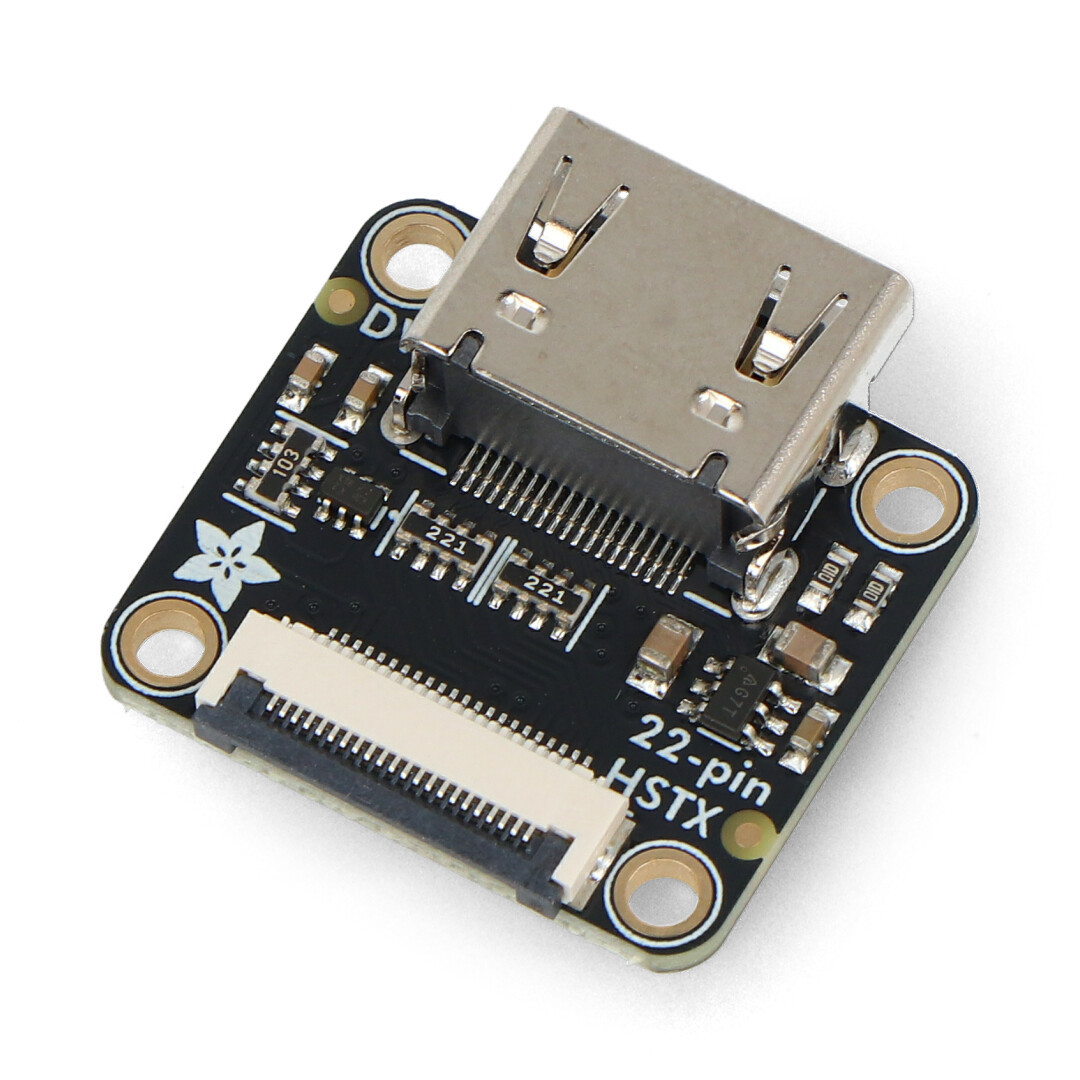

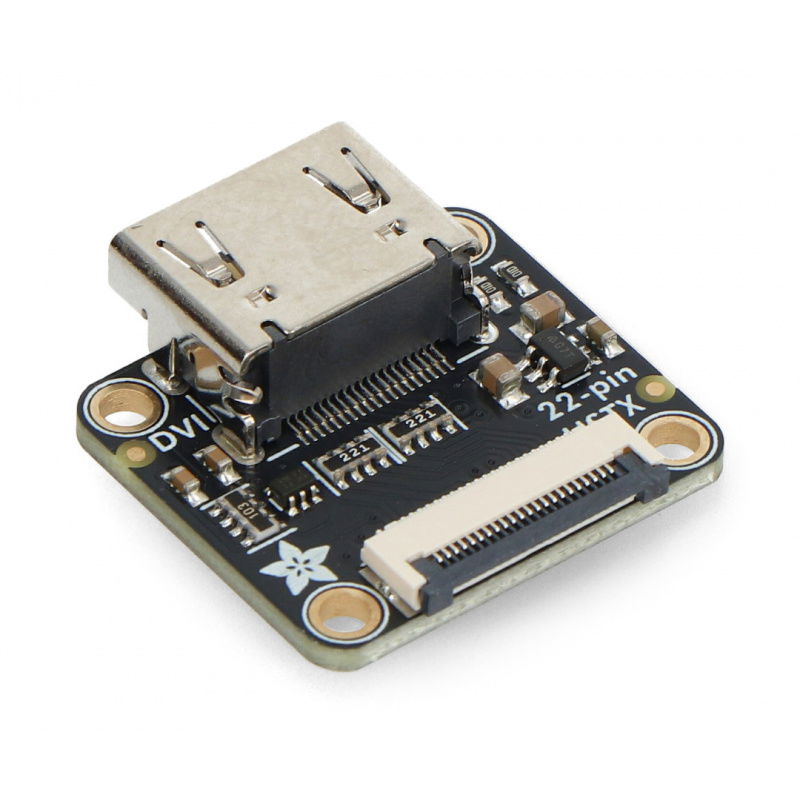

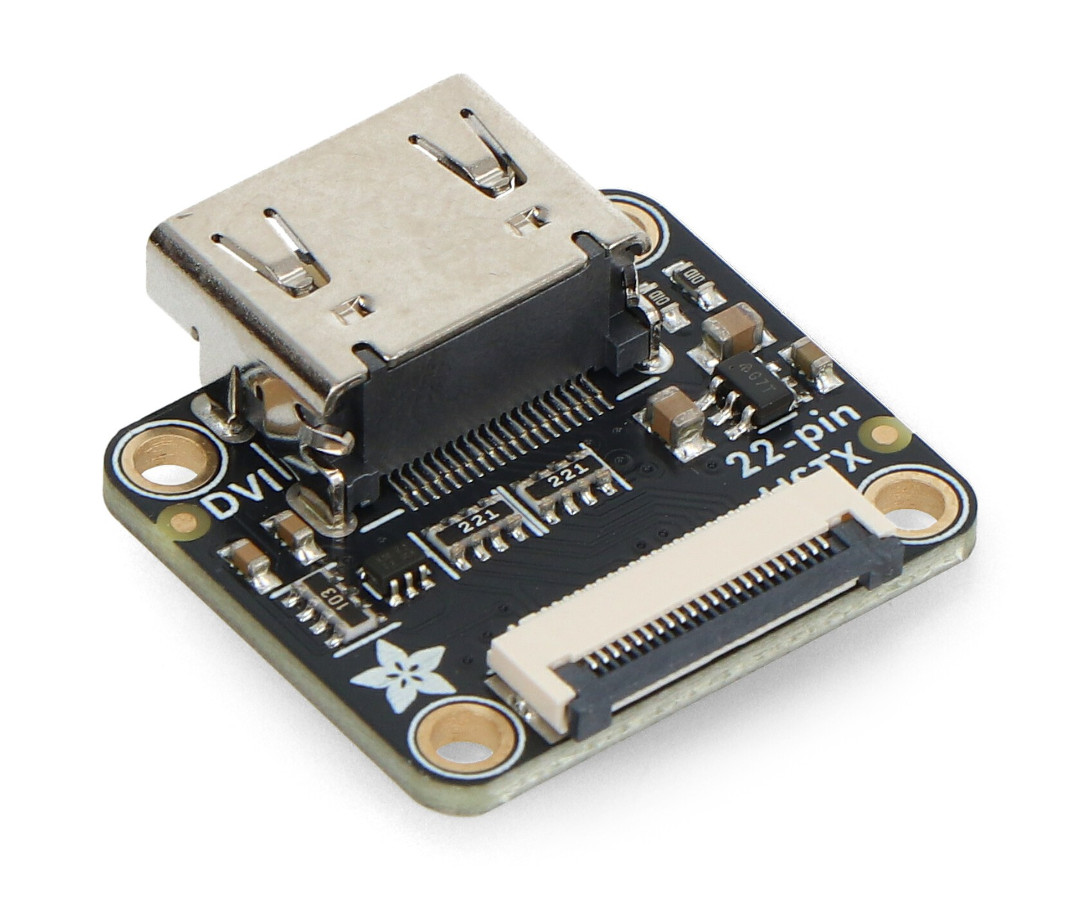

Adaptér Adafruit HSTX 22-pin FPC na DVI je rozšiřující deska určená pro nové rozhraní HSTX zabudované do mikrokontroléru RP2350 . Na rozdíl od RP2040, který vyžadoval složitou konfiguraci PIO, umožňuje RP2350 generovat signály DVI přímo, efektivně a spolehlivě . Adaptér poskytuje plné přizpůsobení logických úrovní, filtrování signálu a konektor DVI. Připojte jej k desce Feather RP2350 pomocí 22pinového plochého kabelu FPC a začněte generovat video ve vysokém rozlišení bez složitého nastavování.

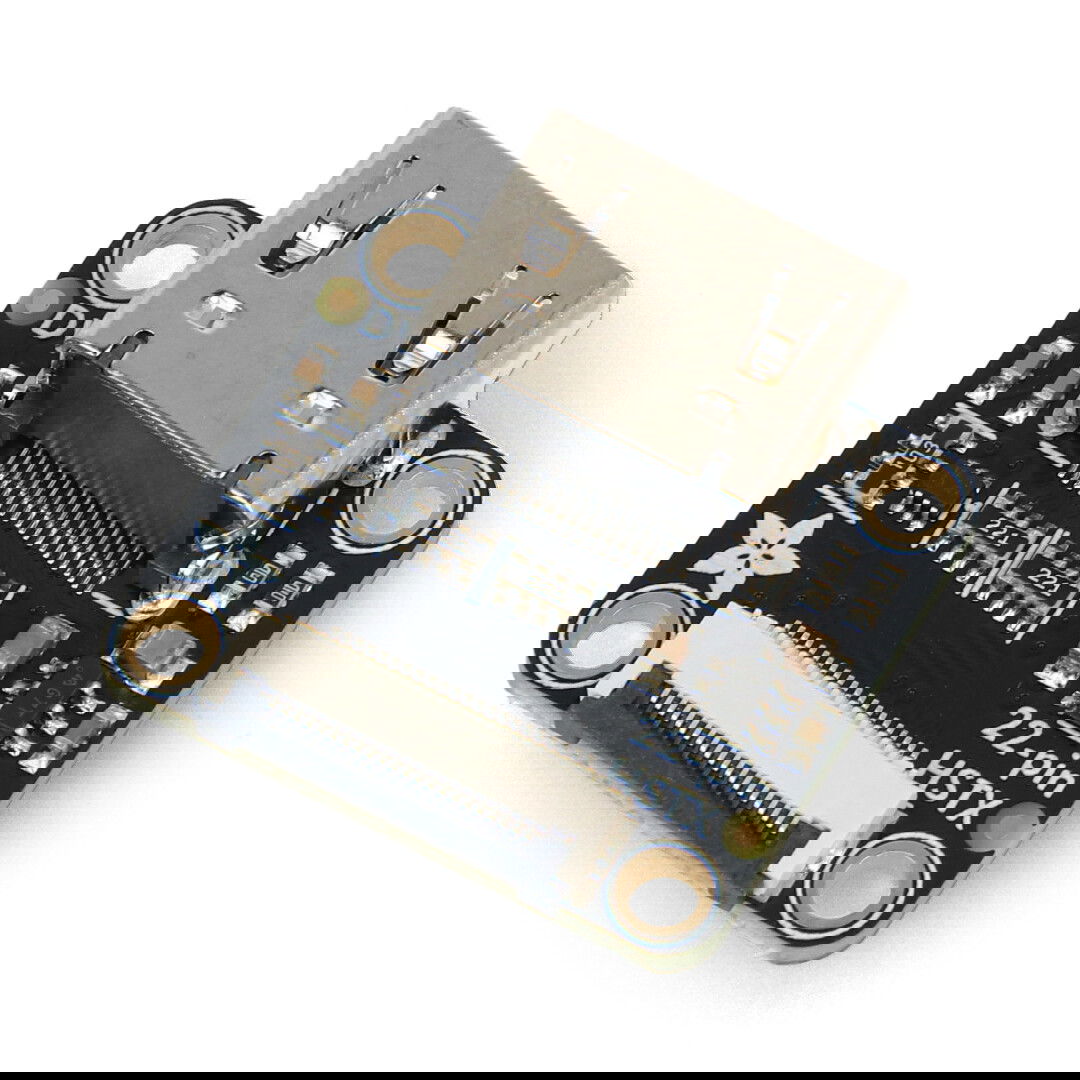

RP2350 - adaptér HSTX z 22pinového FPC na DVI/HDMI - Adafruit 6055.
Adaptér umožňuje snadné připojení DVI (HDMI) displejů k desce RP2350 Feather.
Hlavní vlastnosti adaptéru
- Kompatibilita s Feather RP2350 : Vyhrazený adaptér pro rozhraní HSTX
- Podpora DVI/HDMI : Umožňuje připojení monitorů a displejů přes DVI
- Není potřeba PIO a přetaktování : zjednodušený provoz ve srovnání s RP2040
- Vysoké rozlišení : podpora pro 640 x 480 px (4/8 bit) nebo 320 x 240 px (16 bit)
- Podpora signálů I2C, CEC a HPD : komunikace s EEPROM monitoru a detekce připojení
- Kompaktní design : pouhých 25,9 x 24,9 mm – ideální pro mobilní projekty
- 22pinový FPC konektor : rychlé a stabilní připojení k desce RP2350
- Nízká spotřeba energie a snadná montáž : plug and play s dokumentací Adafruit
Piny a konektory

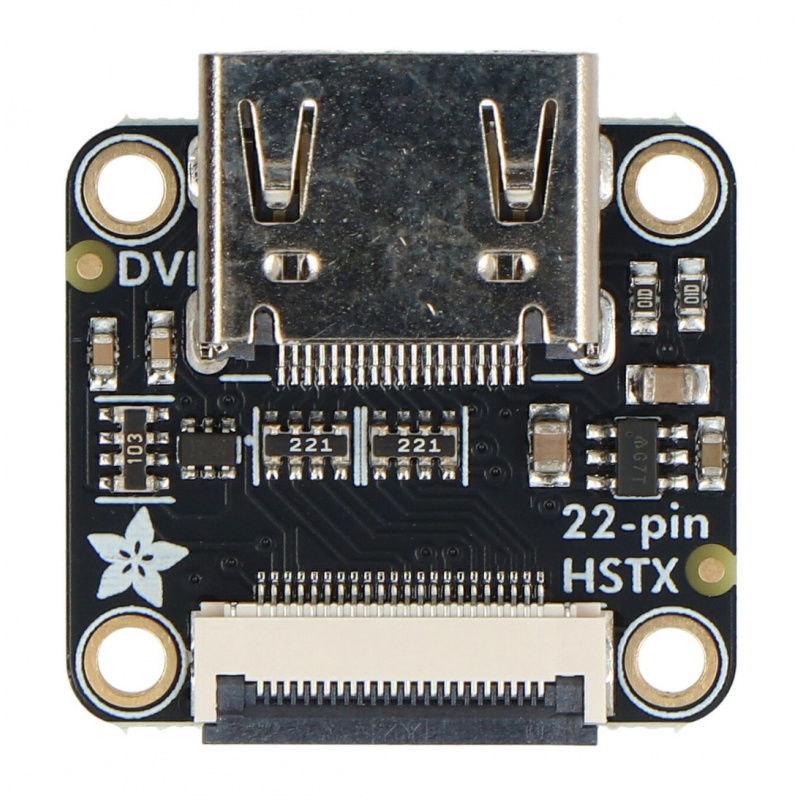

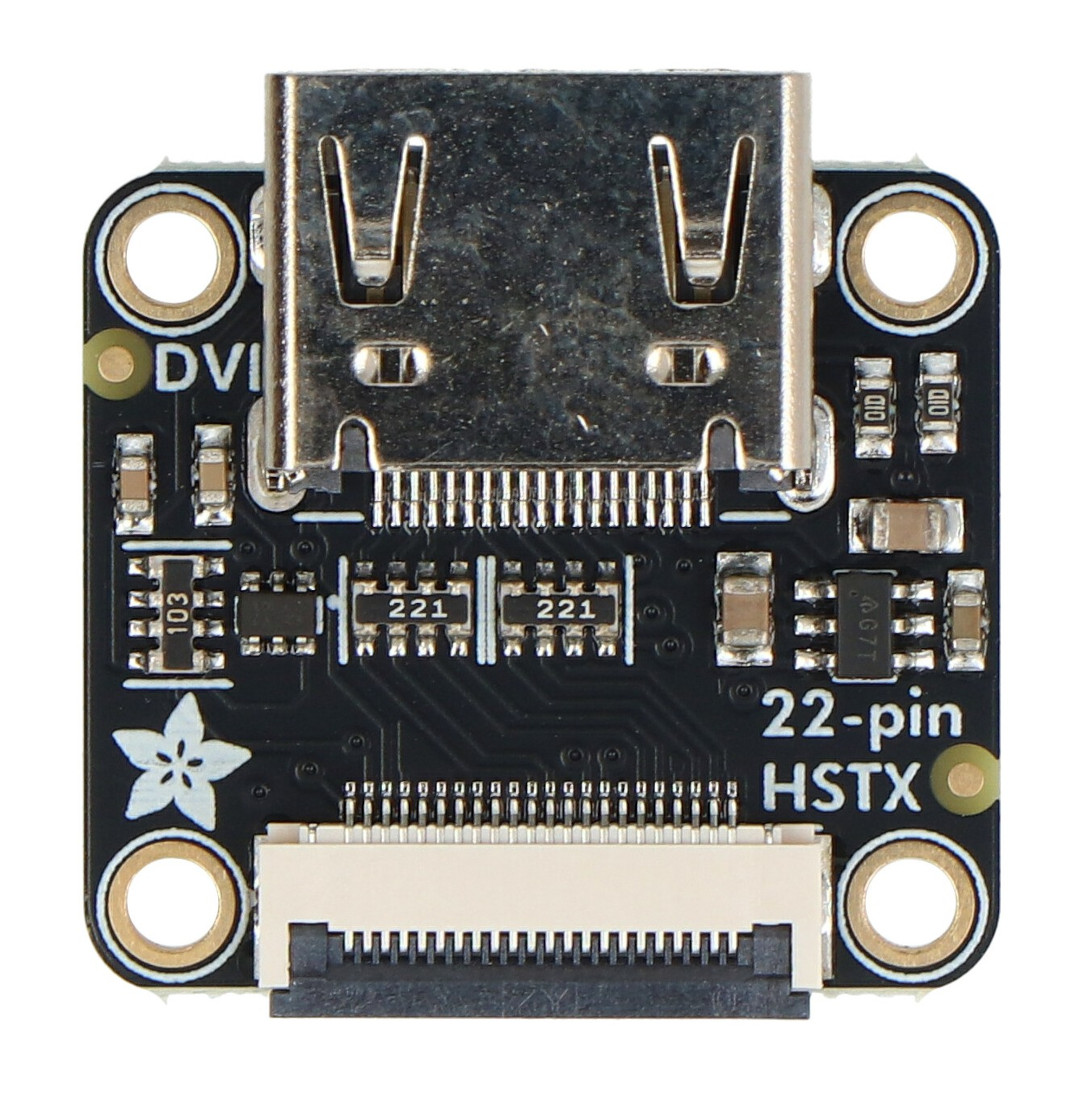

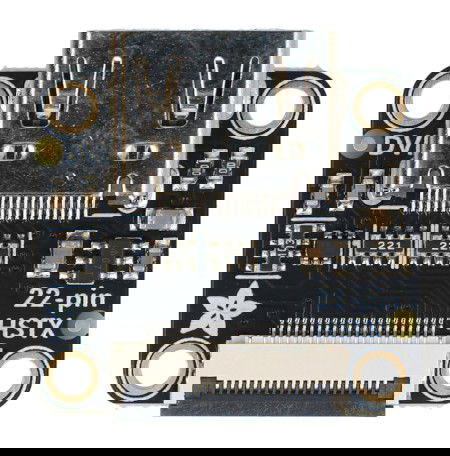

Na desce jsou dva hlavní konektory: 22pinový FPC konektor pro komunikaci HSTX a port DVI . Mezi připojení patří:
- GPIO12 - GPIO19 : 8 linek HSTX pro přenos dat (TMDS)
- GPIO14, GPIO15 : TMDS hodiny (CKP, CKN)
- GPIO18 - GPIO13 : video data (číslo dílu D0-D2)
- GPIO11 : Detekce horkého připojení (HPD)
- GPIO10 : CEC - Ovládání zařízení přes HDMI
- GPIO2, GPIO3 : I2C linky (monitor EEPROM)
- 3,3 V, GND : napájení a uzemnění

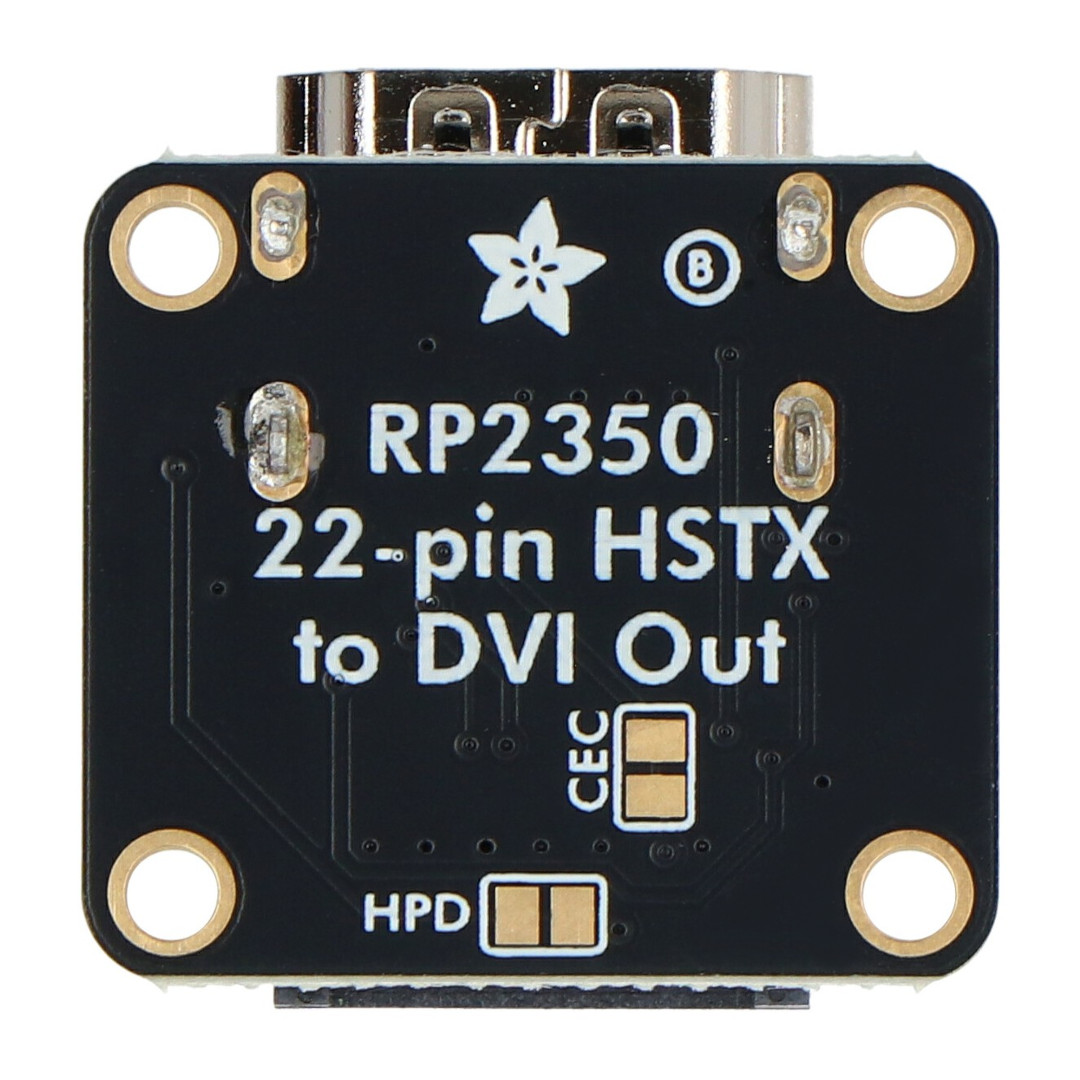

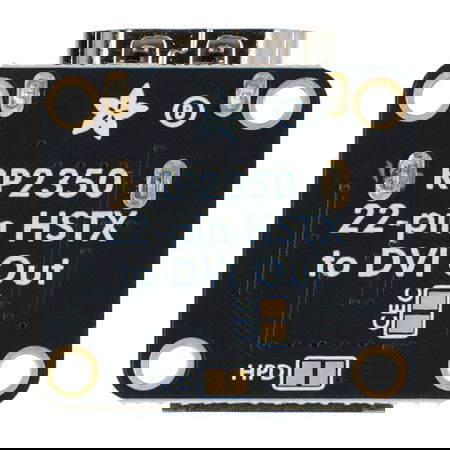

Kromě toho existují propojky CEC a HPD , které lze přeříznout a deaktivovat tak tyto linky.
Adaptér podporuje I2C pro čtení EEPROM displeje a funkce Hot-Plug Detect (HPD) a CEC.
Při použití s CircuitPythonem umožňuje adaptér generovat obrázek s rozlišením 640 x 480 px.
Podpora v CircuitPythonu

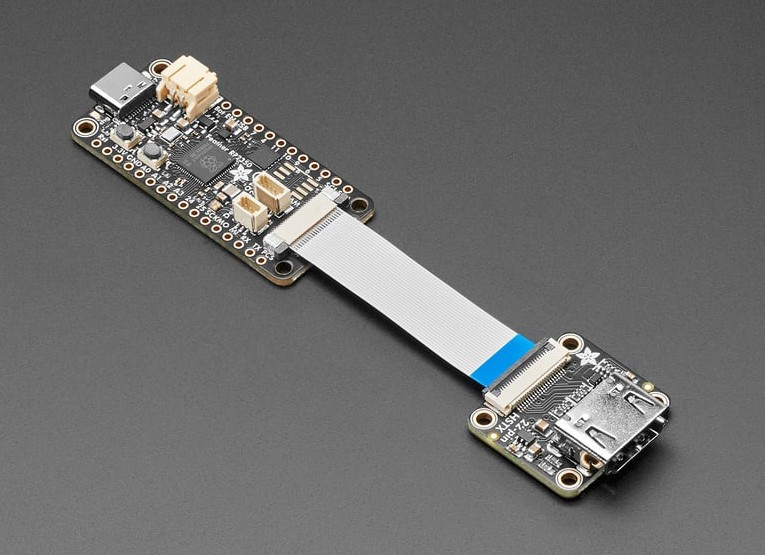

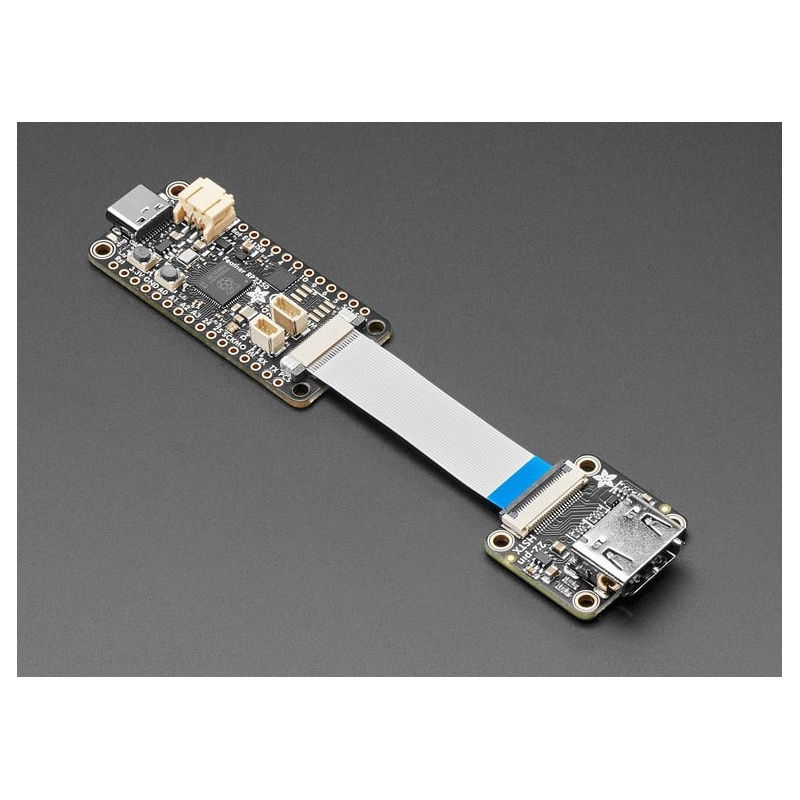

Adaptér spolupracuje s knihovnou picodvi v CircuitPythonu, která umožňuje snadno vytvářet framebuffery videa. Bitmapové obrázky nebo dynamický grafický obsah můžete zobrazovat přímo na monitoru HDMI . Jednoduše připojte kabel FPC k desce Feather RP2350 a načtěte předpřipravený kód z repozitáře Adafruit.
K dispozici jsou hotové příklady a balíček projektů s kódem a testovací grafikou – stačí je zkopírovat do paměti CIRCUITPY. Podporovaná rozlišení zahrnují 320 x 240 px (s zdvojnásobením pixelů) a 640 x 480 px s nižší barevnou hloubkou (4/8 bit nebo stupně šedi). Nejsou potřeba žádné další knihovny – vše běží na vestavěných modulech CircuitPython.
Technické specifikace adaptéru
- Kompatibilita: Adafruit Feather RP2350 (HSTX)
- Rozhraní: HSTX na DVI (TMDS)
- Konektory: FPC 22pinový, DVI
- Podporované GPIO: GPIO10 - GPIO19, I2C (GPIO2, GPIO3)
- Podpora HPD, CEC, EEPROM přes I2C
- Rozměry: 25,9 × 24,9 × 7,8 mm
- Hmotnost: 4,3 g
Obsah sady
- 1x RP2350 - adaptér HSTX 22-pin FPC na DVI / HDMI - Adafruit 6055
Pozor!
22pinový plochý kabel FPC není součástí sady - je nutné jej zakoupit samostatně.
Díky kompaktním rozměrům je adaptér vhodný pro mnoho projektů.
