Popis produktu: DS2482S-800 - Převodník I2C na 1-Wire, 8 kanálů - STEMMA QT / Qwiic - Adafruit 6027
Vysoce kvalitní převodník sběrnice I2C na 8kanálový 1-Wire rozhraní od společnosti Adafruit , založený na čipu DS2482S-800 . Modul využívající technologii STEMMA QT/Qwiic poskytuje rychlé a bezpájkové připojení k různým platformám, včetně Raspberry Pi , Arduina , Feather a Metro. Ideální pro podporu senzorů DS18B20 v průmyslových, hobby a vzdělávacích aplikacích. Vestavěné pull-up napájení pro parazitní režim, možnost změny adresy I2C a kompaktní design z něj činí mimořádně všestranný nástroj pro každého elektronického inženýra.

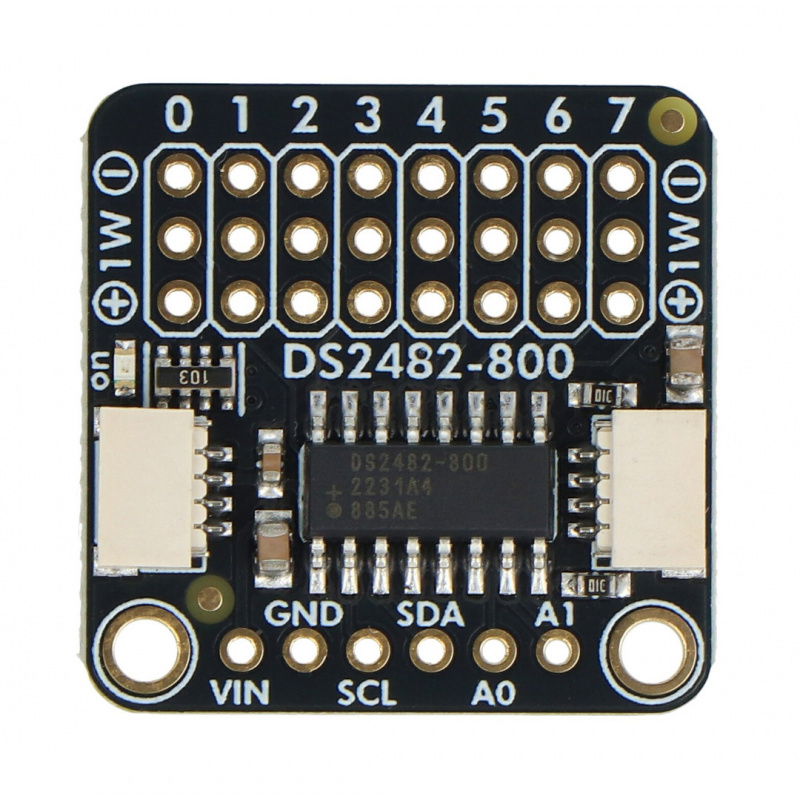

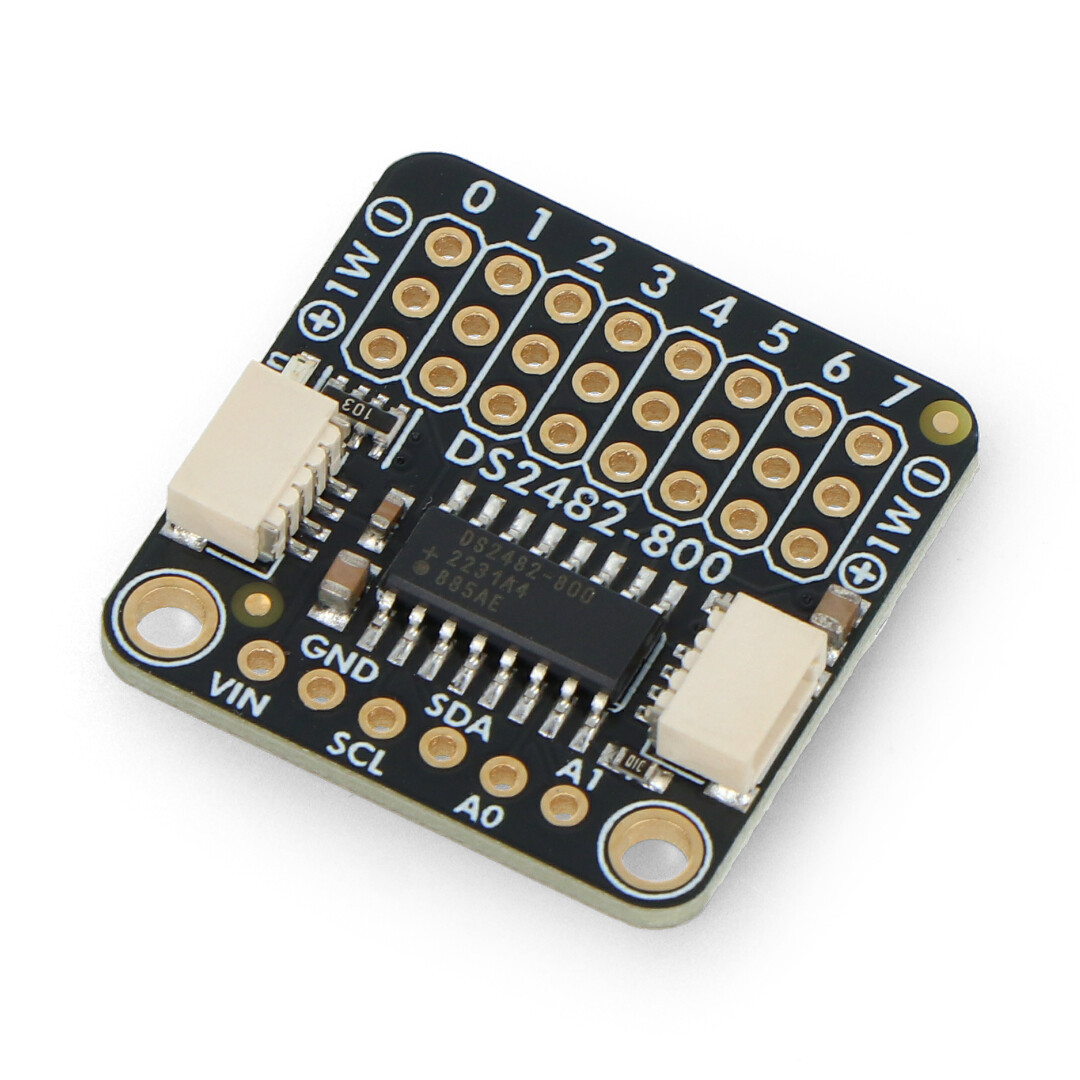

DS2482S-800 - Převodník I2C na 1-Wire, 8 kanálů - STEMMA QT / Qwiic - Adafruit 6027.

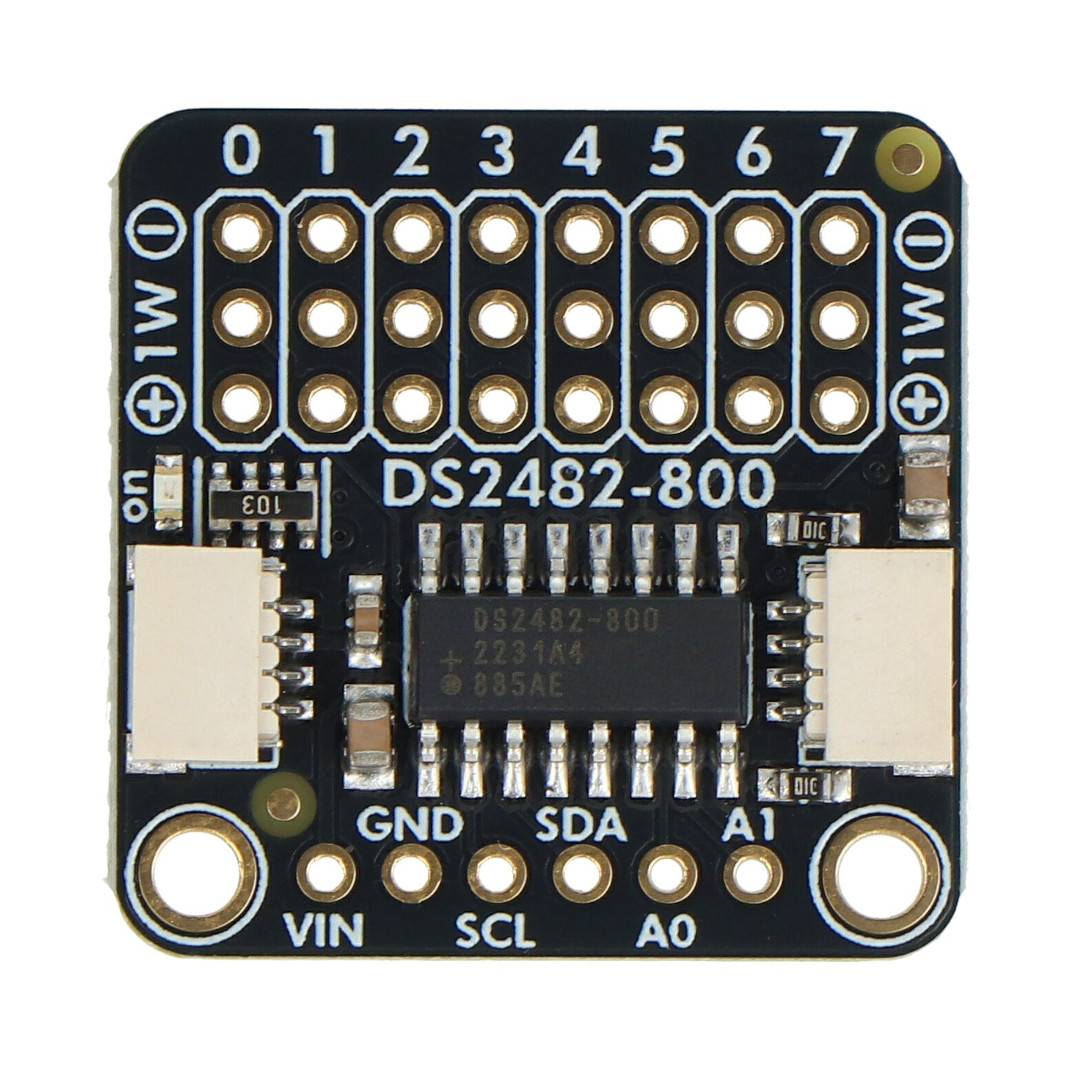

Převodník je založen na čipu DS2482S-800.
Hlavní vlastnosti převodníku DS2482S-800
- 8 nezávislých 1-Wire kanálů : každý kanál má vyhrazený signálový, napájecí a zemnící výstup
- Kompatibilní se STEMMA QT/Qwiic : nepájivé konektory pro rychlou integraci s dalšími moduly
- Podporuje napájecí napětí 3V nebo 5V : flexibilní napájení a kompatibilita s více platformami
- Nastavitelná adresa I2C : na jednu sběrnici lze připojit až 8 převodníků
- Vestavěný pull-up pro parazitní napájení : zjednodušuje provoz senzoru bez externího napájení
- Podpora Pythonu, CircuitPythonu a Arduina : široká dostupnost knihoven a příkladů
I/O piny a konektory

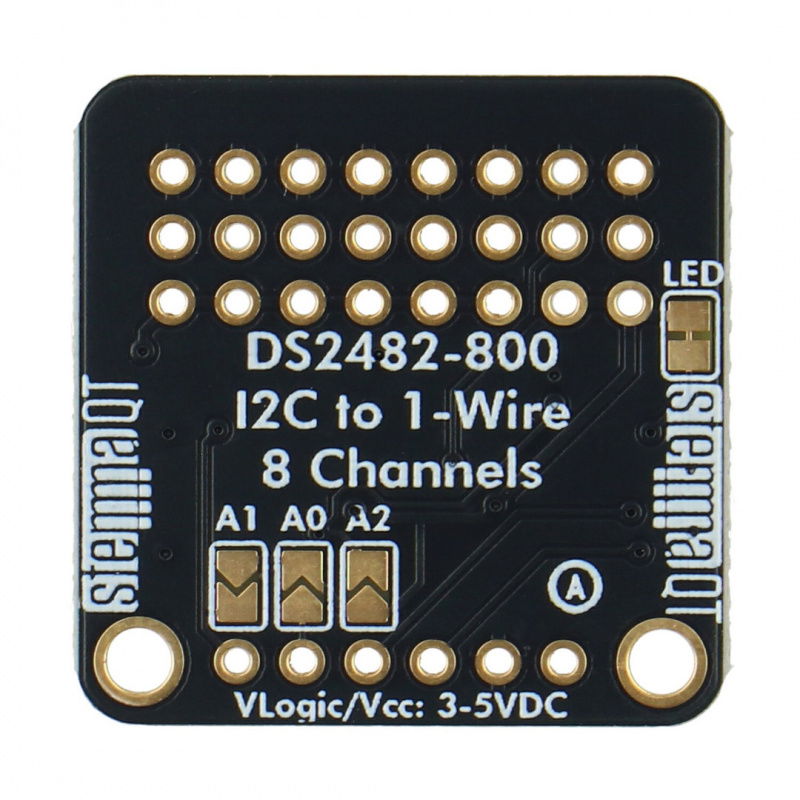

Modul má osm sad 1-Wire pinů (0-7), každá ve formě 3pinového konektoru : signál (1W), zem (-) a napájení (+). Tyto konektory umožňují připojení až osmi nezávislých senzorů DS18B20. Zadní strana desky obsahuje adresní propojky A0, A1 a A2 pro změnu adresy I2C (výchozí 0x18) , což umožňuje připojení více modulů na jedné sběrnici. Konektory STEMMA QT / Qwiic po stranách usnadňují integraci s dalšími systémovými komponenty bez nutnosti pájení .
Programování a provoz
Převodník DS2482S-800 je podporován hotovými knihovnami pro Arduino (Adafruit_DS248x) a CircuitPython/Python (Adafruit_CircuitPython_DS248x). Ukázkové skripty umožňují číst data z více kanálů a přesně přiřazovat hodnoty jednotlivým senzorům . Integrace s Raspberry Pi nebo počítačem je realizována prostřednictvím sběrnice I2C a knihovny Blink. Ukázkový kód umožňuje sekvenční odečty teploty z každého kanálu . což usnadňuje diagnostiku a rozpoznávání senzorů v terénu.
Deska je vybavena konektory STEMMA QT.

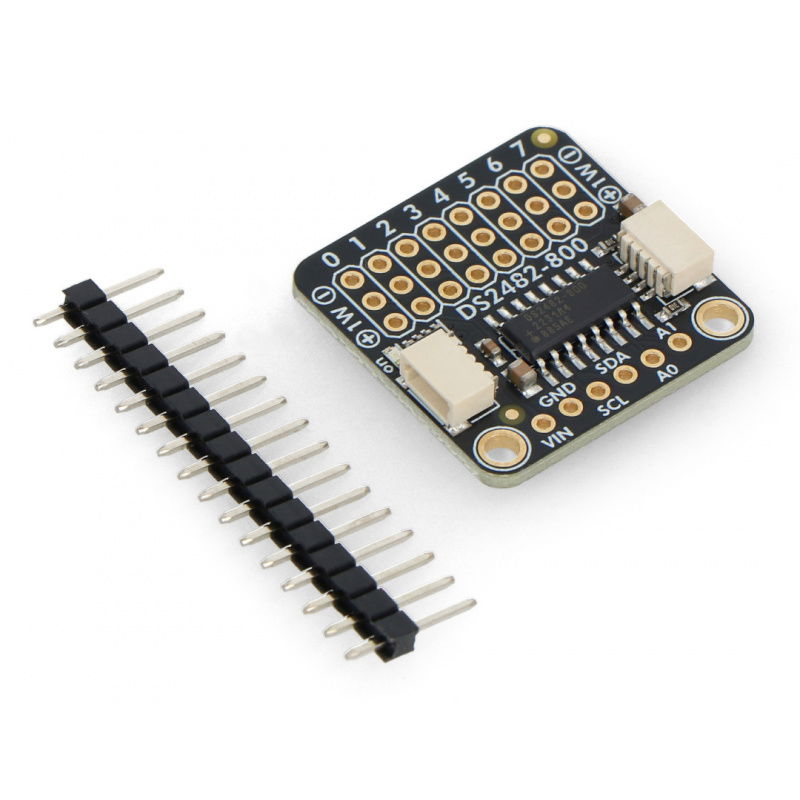

Prvky obsažené v sadě.
Technické specifikace převodníku
- Čip: DS2482S-800
- Počet 1-Wire kanálů: 8
- Napájení: 3V nebo 5V
- Komunikace: I2C (výchozí adresa 0x18)
- Konektory: STEMMA QT / Qwiic
- 1-Wire výstupy: 8 x 3pinová sada (signál, zem, napájení)
- Vestavěný pull-up pro parazitní napájení
- Možnost změny I2C adresy pomocí propojek
- Indikátor napájení: LED
- Rozměry: 25,6 × 25,3 × 4,9 mm
- Hmotnost: 2,6 g

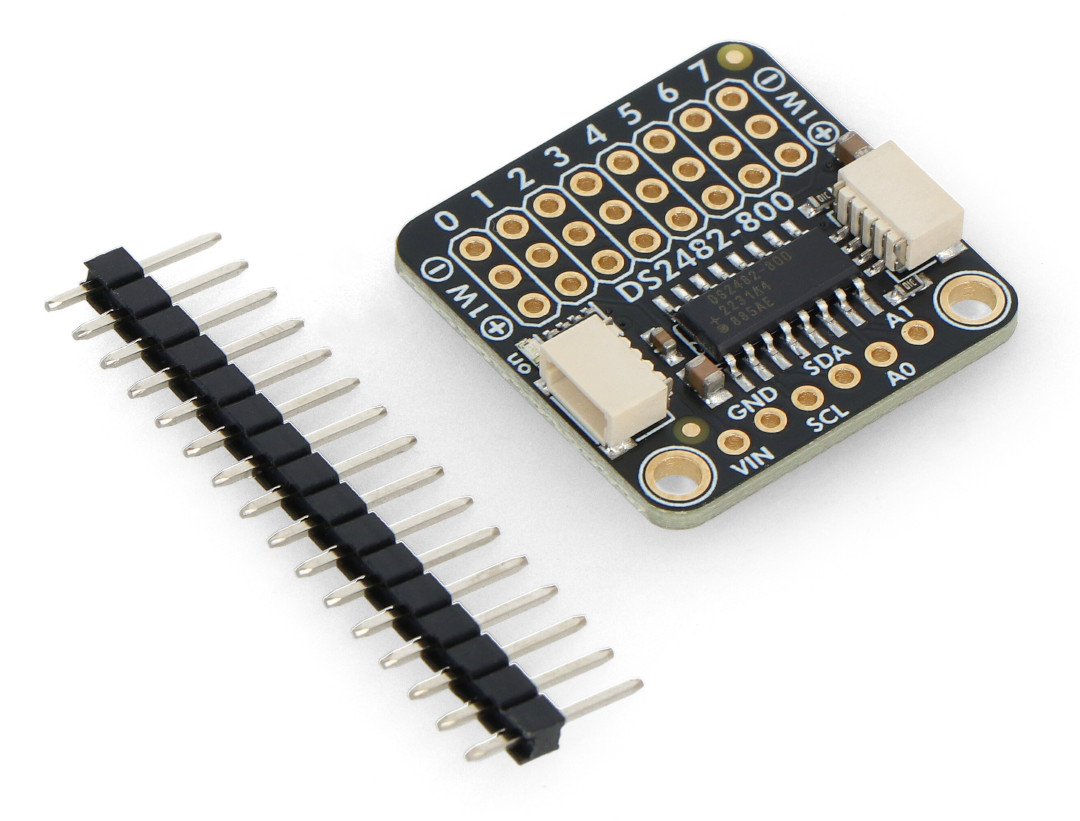

Obsah sady
- 1x modul Adafruit DS2482S-800
- 1x konektor Goldpin 1x 16pinový
