Popis produktu: ISO1640 - Obousměrný I2C izolátor s izolovaným napájením bez konektorů - 5V/3,3V, 200mA - Pololu 5392
I2C izolátor Pololu s galvanickým oddělením signálu a odděleným napájením , založený na systému TI ISO1640 , umožňuje obousměrnou I2C komunikaci mezi dvěma zařízeními s podporou protahování hodin. Modul poskytuje izolované a regulované napájení 5V (výchozí) nebo 3,3V , které lze zvolit pomocí pinu VSEL. Žádné konektory - připojení jsou provedena otvory s roztečí 2,54 mm, kompatibilní s konektory Goldpin a kontaktními deskami . Izolace chrání zařízení před abnormálním napětím a rušením.

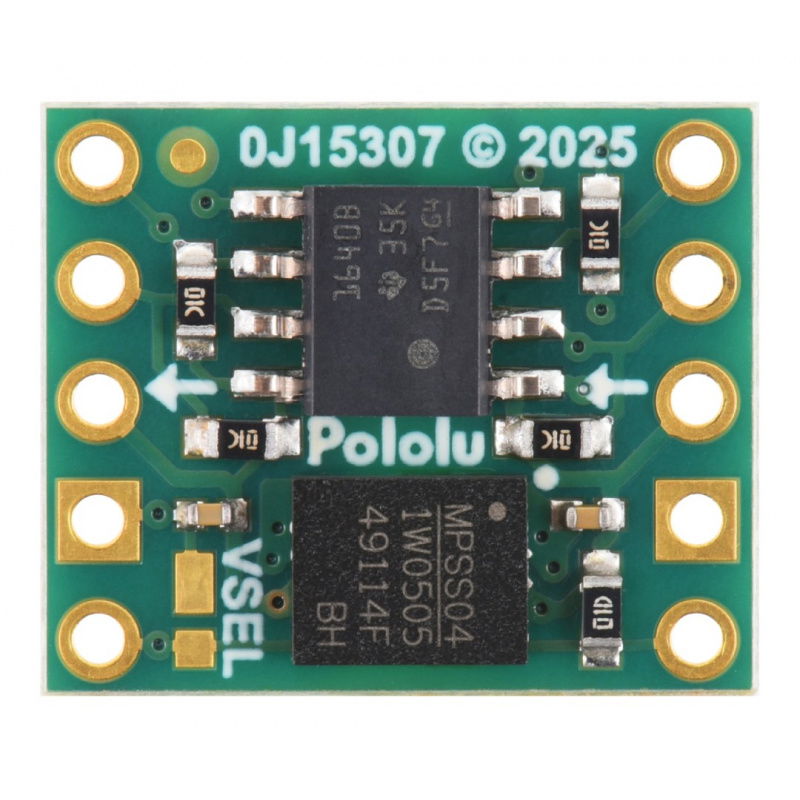

ISO1640 - Obousměrný I2C izolátor s izolovaným napájením bez konektorů - 5V/3,3V, 200mA - Pololu 5392.

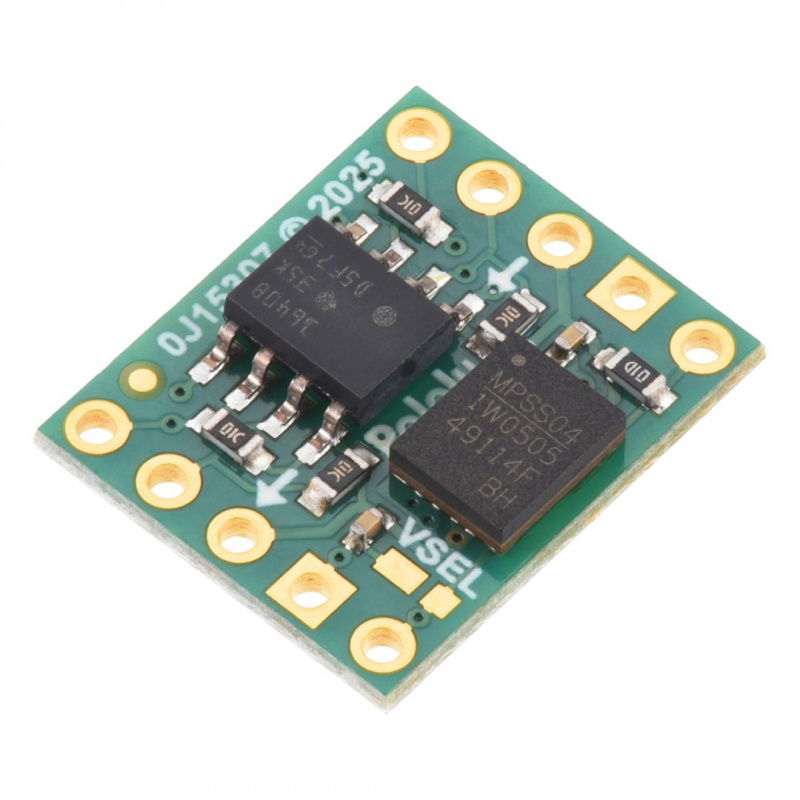

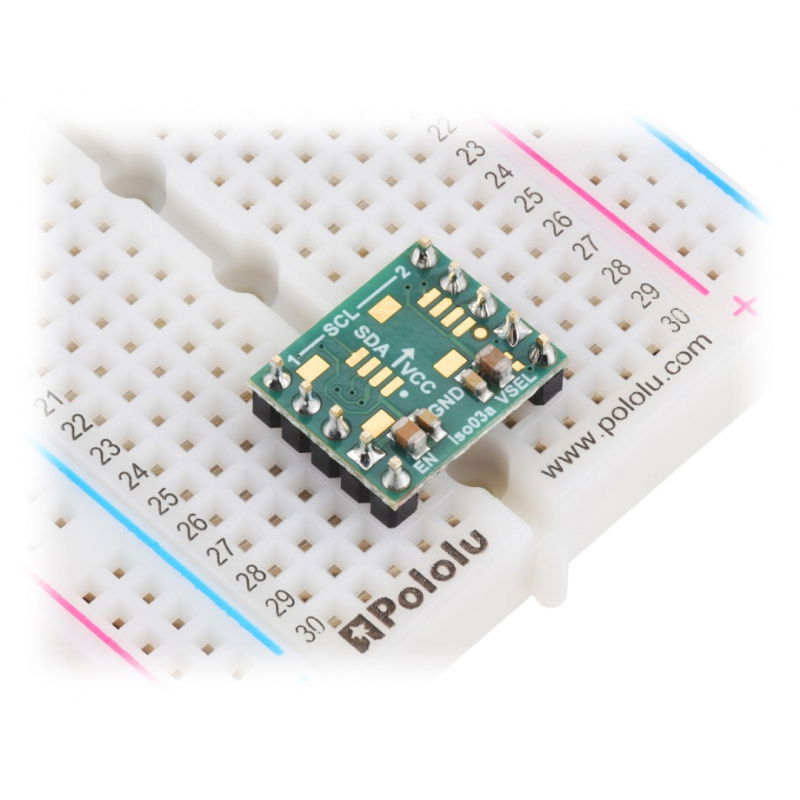

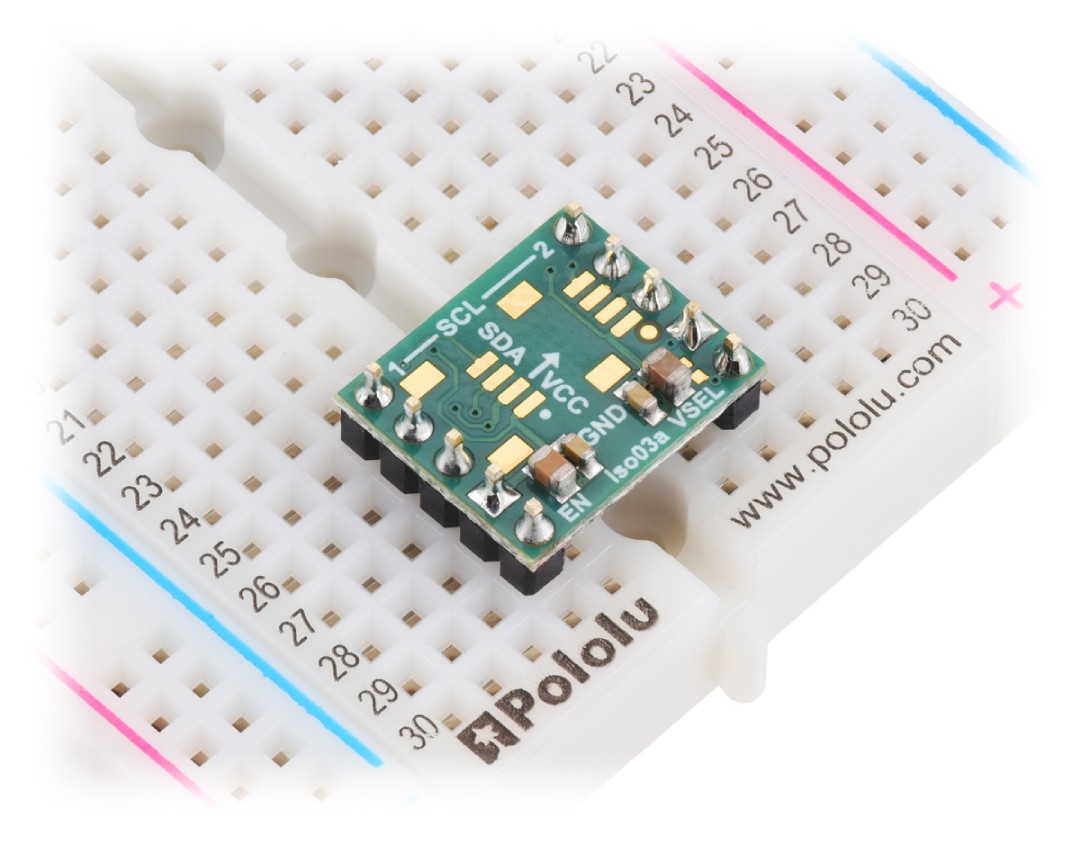

Modul umožňuje obousměrnou I2C komunikaci.
Hlavní vlastnosti izolátoru
- Galvanické oddělení signálu : bezpečné oddělení linek SDA a SCL mezi zařízeními
- Obousměrná komunikace I2C : podpora signálů SDA a SCL s funkcí protahování hodin
- Nastavitelné výstupní napětí : výchozí 5V, volitelné 3,3V přes pin VSEL
- Samostatné napájení : stabilní výstupní napětí až 200 mA při 5 V nebo 75 mA při 3,3 V
- Široký rozsah vstupního napětí : 3 V až 5,5 V
- Ochrana proti teplotě a zkratu : chrání modul před poškozením
- Kompaktní rozměry : 12,7 x 15,24 x 2,8 mm, hmotnost 0,5 g
- Pájecí otvory : kompatibilní s konektory Goldpin a nepájivými deskami
Piny modulu
Modul má dva samostatné napájecí systémy: vstupní ( VCCIN, GND1 ) a výstupní ( VCCOUT, GND2 ), které jsou galvanicky oddělené. Pin VSEL umožňuje zvolit výstupní napětí (standardně 5 V nebo 3,3 V při připojení k GND2). Vstupy SDA1 a SCL1 se připojují ke sběrnici I2C prvního zařízení a SDA2 a SCL2 ke sběrnici druhého . Pin EN umožňuje zapínat a vypínat modul a vestavěné pull-up rezistory 10kΩ zajišťují stabilitu signálu.

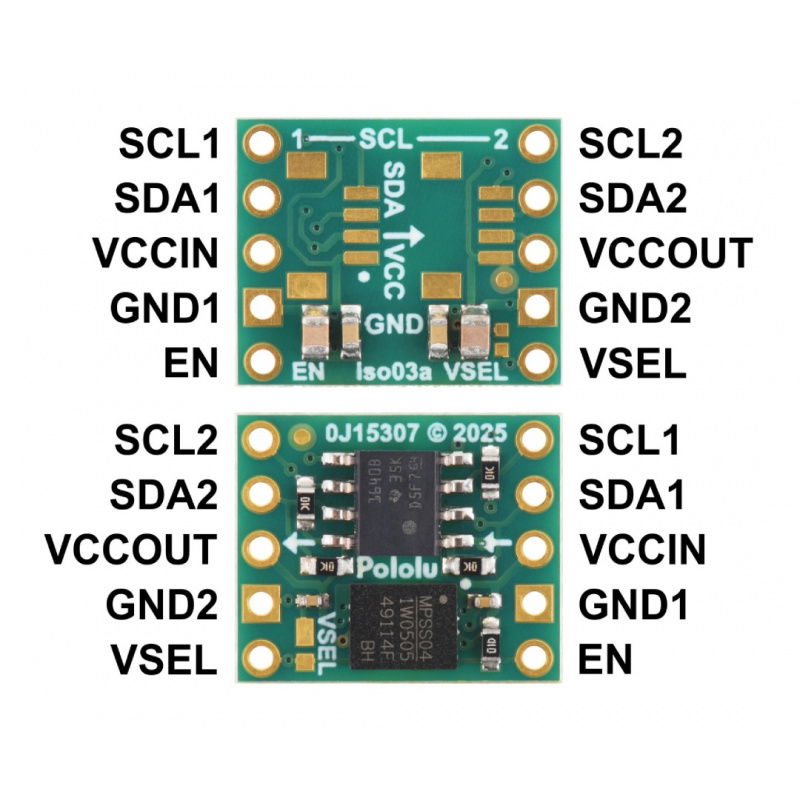

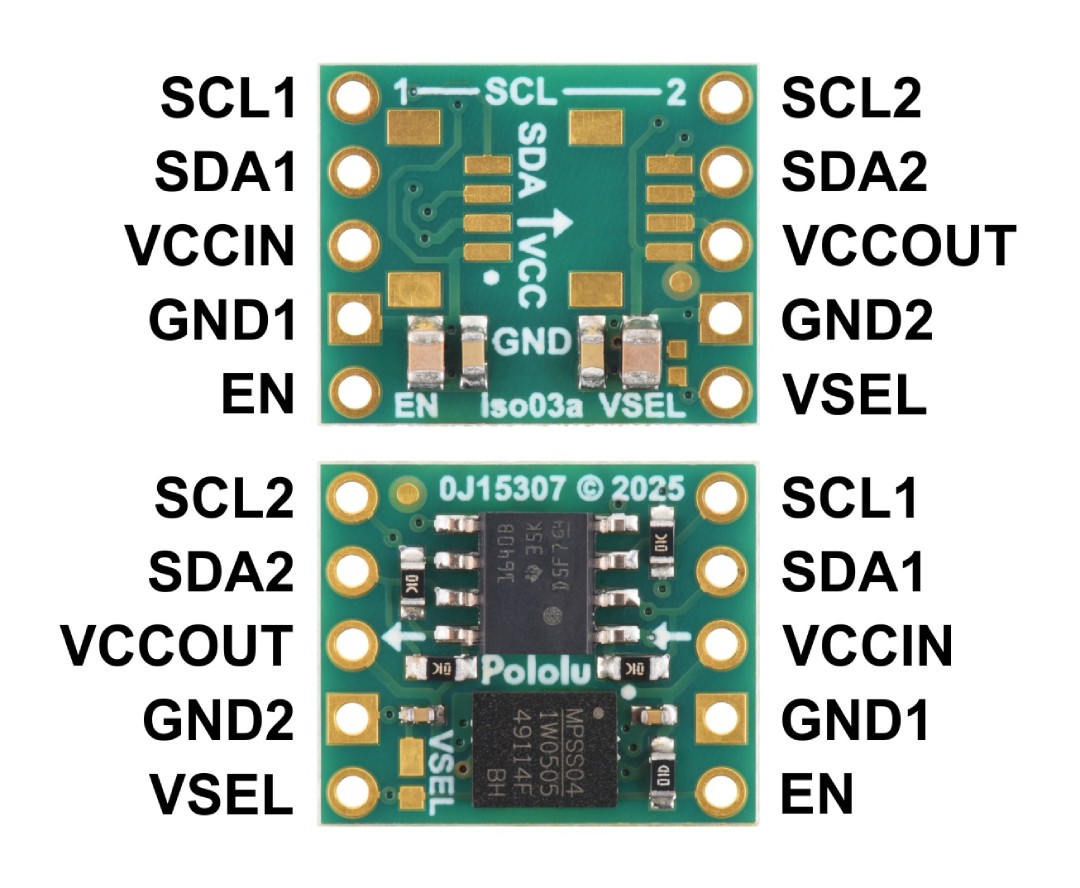

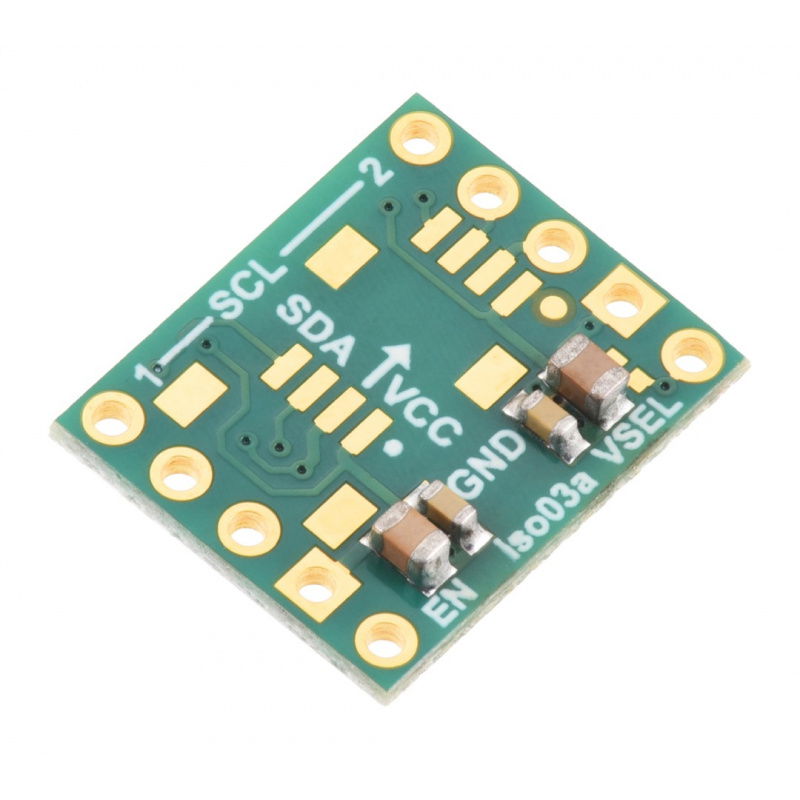

Piny modulu.

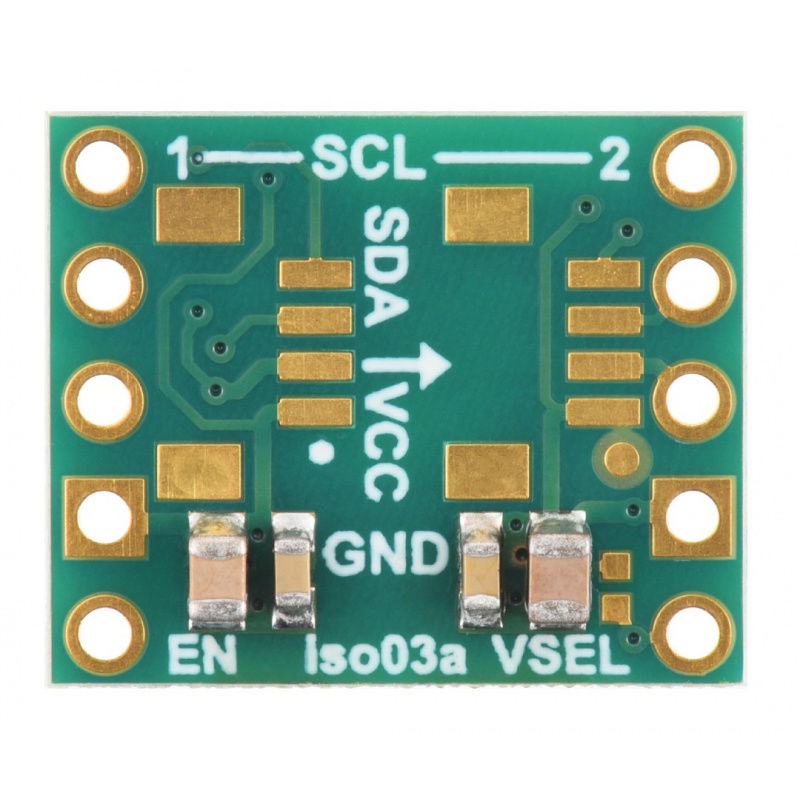

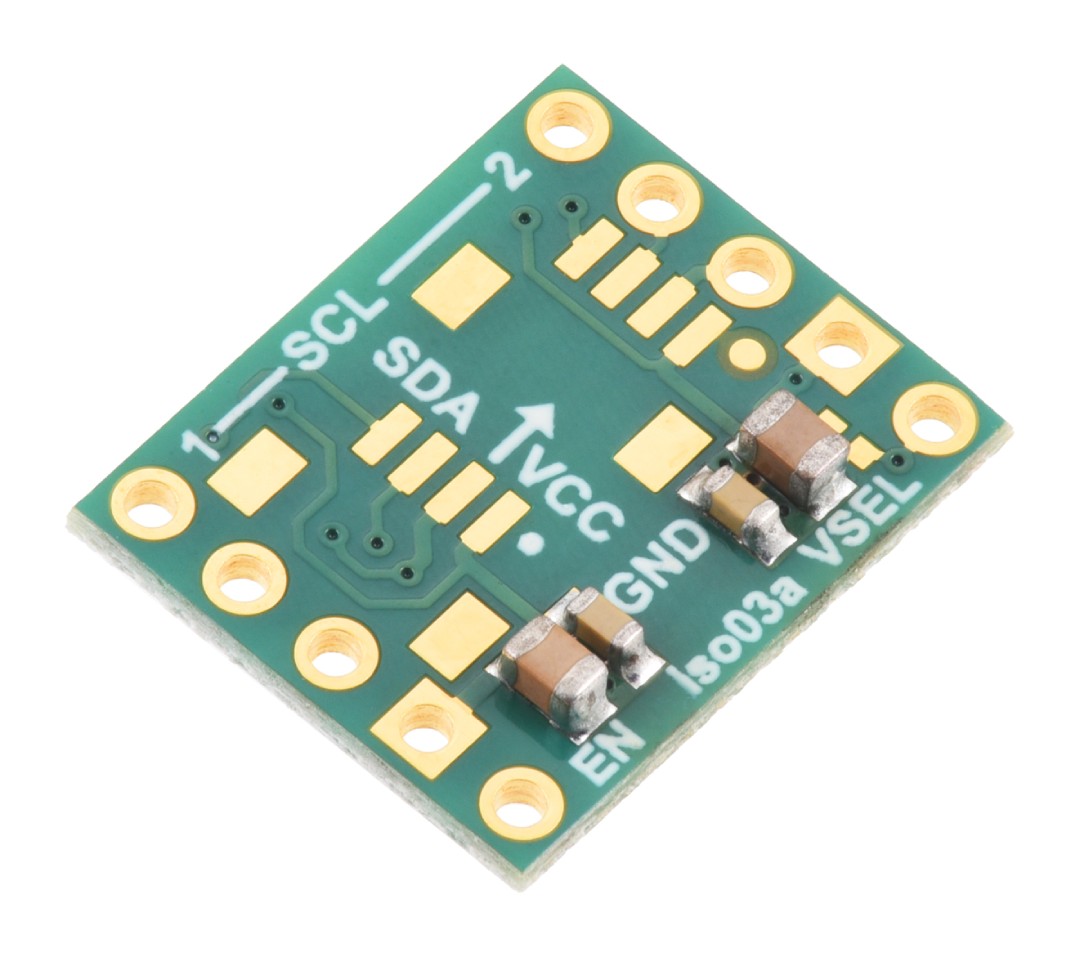

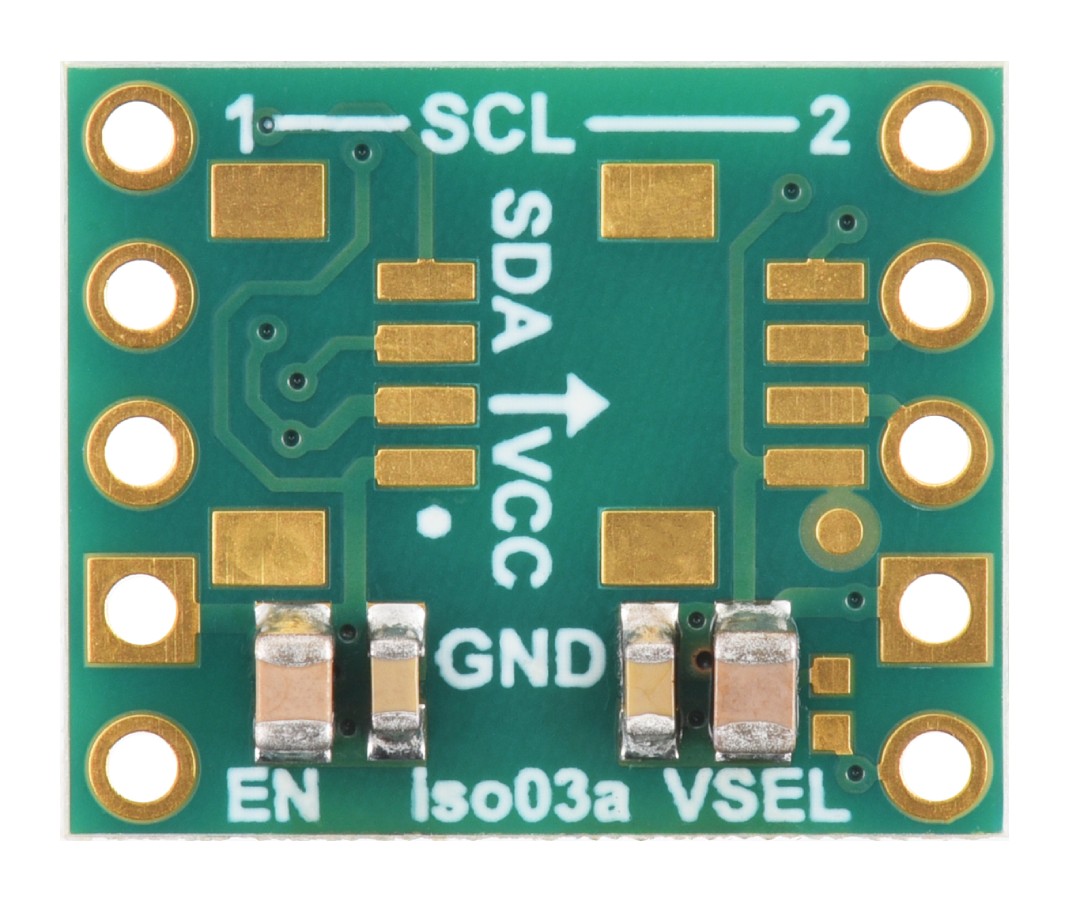

Izolátor nemá žádné vestavěné konektory.
Připojení a konfigurace
Vstupní napájení by mělo být připojeno k pinu VCCIN a GND1 s napětím mezi 3V a 5,5V. Izolované napájení je k dispozici na pinech VCCOUT a GND2 . Pin VSEL je ponechán nezapojený (plovoucí) pro 5V nebo připojen k GND2 pro výběr 3,3V výstupu. Sběrnice I2C jsou připojeny k příslušným pinům SDA a SCL na obou stranách izolátoru . Pin EN je standardně připojen k VCCIN a slouží k vypnutí modulu, čímž se snižuje spotřeba proudu. Pro vyšší komunikační rychlosti se doporučuje použít další pull-up rezistory.
Technická specifikace izolátoru
- Čip: TI ISO1640B
- Izolovaný napájecí zdroj: MPS MIE1W0505BGLVH
- Rozsah vstupního napětí: 3V až 5,5V
- Výstupní napětí: 5 V (výchozí) nebo 3,3 V (přepínatelné)
- Maximální výstupní proud: 200 mA (špička), 180 mA (trvalý) při 5 V; 75 mA při 3,3 V
- Maximální přenosová frekvence: až 1,7 MHz
- Montáž: pájecí otvory s roztečí 2,54 mm, kompatibilní s nepájivými deskami
- Ochrana: proti přehřátí a zkratu
- Galvanické oddělení: Až 3 kVRMS pro signál a 2,5 kVRMS pro napájení

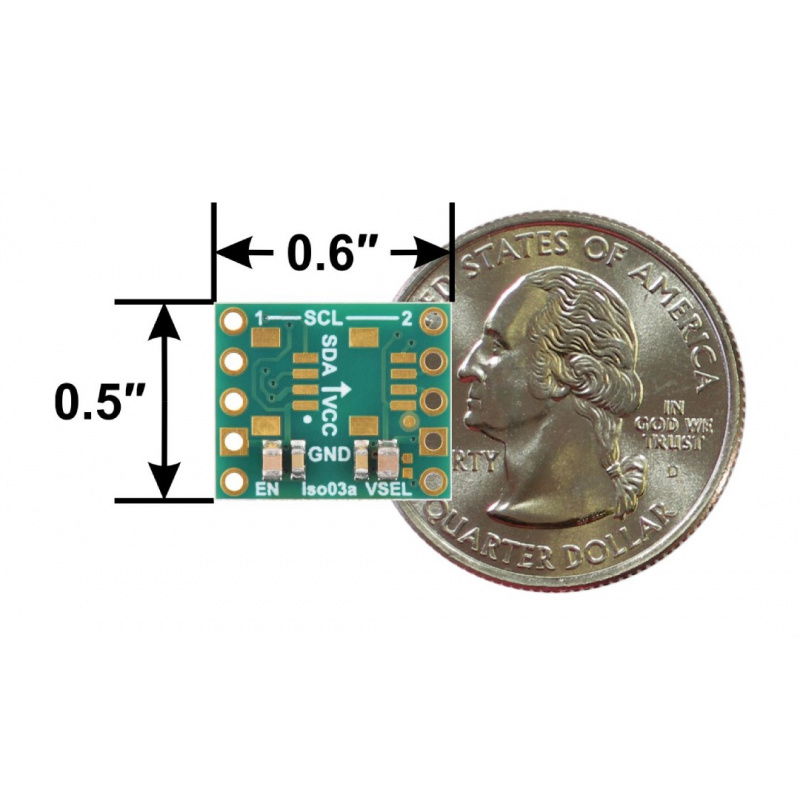

- Rozměry: 12,7 × 15,24 × 2,8 mm
- Hmotnost: 0,5 g
Obsah sady
- 1x ISO1640 - Obousměrný I2C izolátor s izolovaným napájením bez konektorů - Pololu 5392

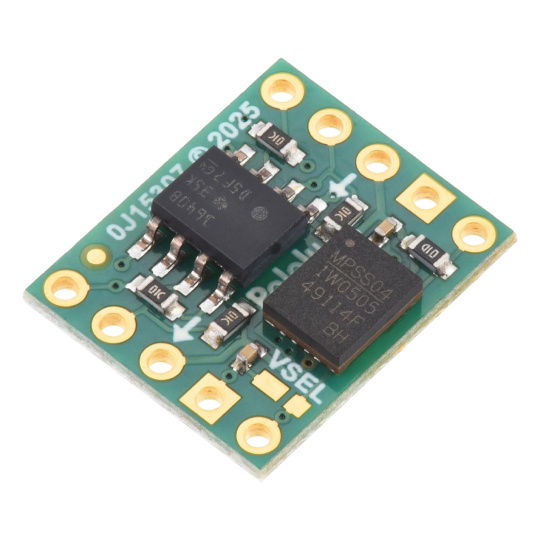

Izolátor je založen na čipu TI ISO1640B.
