LSM6DSO 3D Accelerometer and Gyro Carrier with Voltage Regulator

Index: PLL-22026

Senzor LSMDDSO od Pololu je nástupcem staršího modulu LSM6DS33 a je kombinací 3osého akcelerometru a gyroskopu. Umožňuje měřit 6 veličin: zrychlení X, Y, Z v rozsahu od ± 2 g do ± 16 g a úhlovou rychlost X, Y, Z v rozsahu od ± 125 °/s do ± 2000 °/s . Ke komunikaci využívá sběrnici I2C/I3C nebo SPI . Modul pracuje s napětím 1,8 V až 5,5 V, má vestavěný regulátor napětí 3,3 V.

LSM6DSO 3D Accelerometer and Gyro Carrier with Voltage Regulator
417,00 Kč
344,63 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží
Výrobce: Pololu
Compatibility: Arduino Raspberry Pi

Popis produktu: LSM6DSO - 3osý akcelerometr a gyroskop I2C / I3C / SPI - Pololu 2798

Snímač LSMDDSO od Pololu je nástupcem staršího modulu LSM6DS33 pro měření zrychlovacího pole a úhlové rychlosti ve třech osách. Vyznačuje se malými rozměry, nízkou spotřebou energie a jednoduchým ovládáním. Ke komunikaci využívá sběrnici I2C/I3C nebo SPI . Výstupy jsou pájecí plošky, ke kterým lze připájet konektory goldpin (nejsou součástí dodávky), což umožňuje připojení senzoru pomocí vodičů nebo přímo zasunutí do prkénka . Modul je vybaven regulátorem napětí 3,3 V, díky kterému je možné pracovat s napětím 1,8 V až 5,5 V. Výstup regulátoru je k dispozici na pinu VDD a může napájet externí obvody proudem až 150 mA.

Produkt kompatibilní s Arduino

Výrobce si pro uživatele Arduina připravil knihovnu na GitHubu.

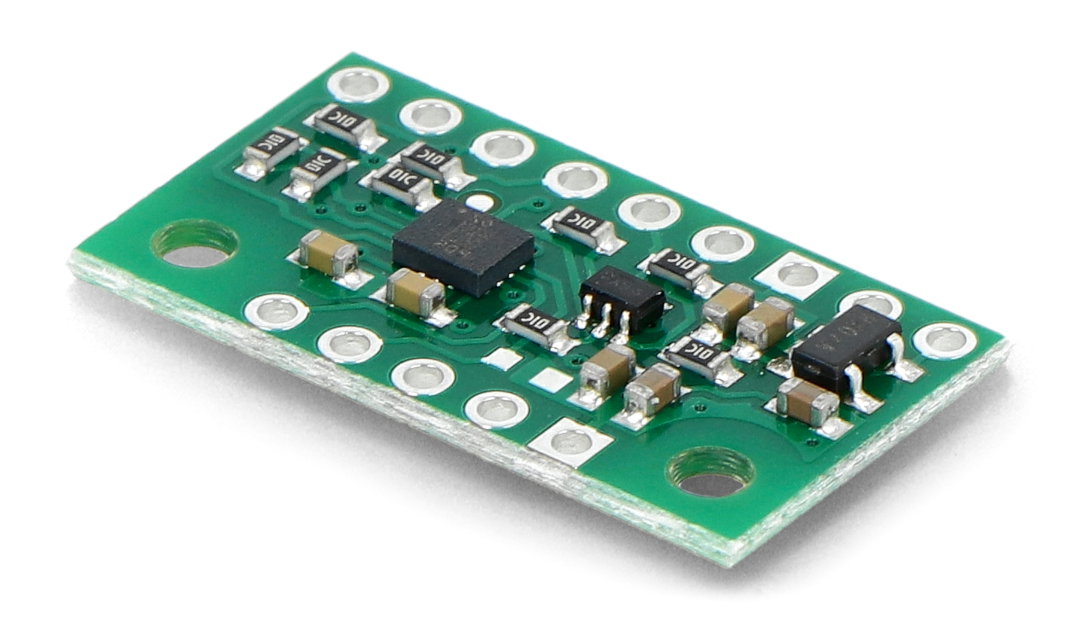

Akcelerometr I2C/I3C/SPI a gyroskop LSM6DSO

LSM6DSO - 3osý akcelerometr a gyroskop I2C / I3C / SPI.

Vedení snímače

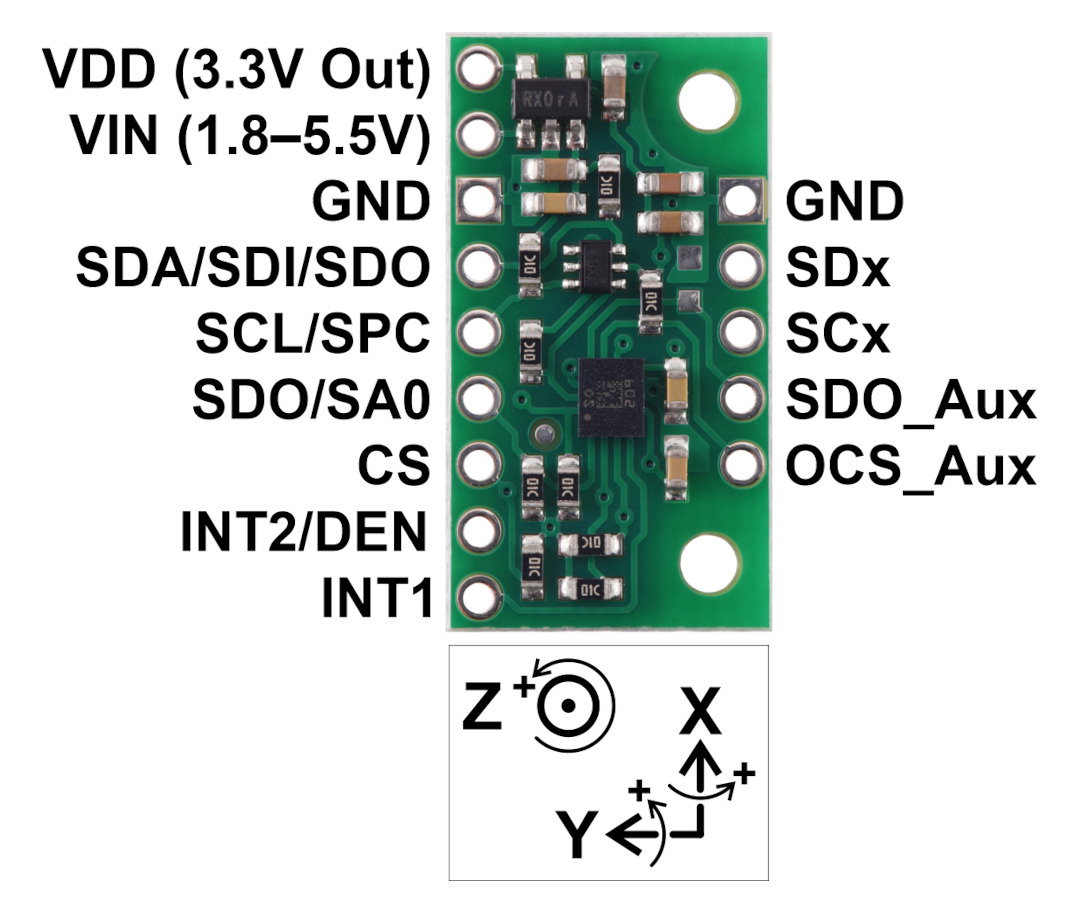

Piny senzoru LSM6DSO.

Piny senzoru LSM6DSO

Snímač má 13 vývodů ve formě pájecích plošek pro montáž konektorůgoldpin - rastr 2,54 mm (nejsou součástí dodávky) nebo propojovacích kabelů. Piny SCL a SDA tolerují napětí nad 3,3 V, protože jsou připojeny k měniči napětí. Zbývající piny k němu nejsou připojeny a nesnášejí 5 V, proto by měly být připojeny přes externí převodník logické úrovně.

název Popis
VDD Regulovaný výstup 3,3 V, maximálně 150 mA.
VIN Napájení systému od 1,8 V do 5,5 V. Převodník vyrovná piny SCL a SDA pro sběrnice I2C a SPI na tuto úroveň.
GND Hmotnost systému.
SDA / SDI / SDO Datová linka pro I2C / I3C a vstupní datová linka pro SPI. Vysoká se rovná VIN, nízká je 0V.
SCL/SPC Hodinová linka pro I2C/I3C a SPI. Vysoká se rovná VIN, nízká je 0V.
SDO / SA0 Výstup dat pro SPI. Vysoký stav je roven VDD, nízký stav je 0 V. Pracuje s napětím 3,3 V.
CS Výběr datové sběrnice. Vysoký stav (VDD) umožňuje komunikaci I2C (výchozí nastavení). Nízký stav povoluje sběrnici SPI.
INT2 / DEN Programovatelné přerušení. Pracuje s napětím 3,3 V. Podrobnosti v dokumentaci .
INT1 Programovatelné přerušení. Pracuje s napětím 3,3 V. Podrobnosti v dokumentaci .
SDx Režim 2: I2C hlavní datová linka (MSDA).
Režim 3/4: pomocná datová linka SPI (SDI).
Tento kolík není připojen k regulátoru napětí.
SCx Režim 2: I2C hlavní hodinová linka (MSCL).
Režim 3/4: Pomocná hodinová linka SPI (SCK).
Tento kolík není připojen k regulátoru napětí.
SDO_Aux Režim 3/4: 4vodičová pomocná linka SPI.
Tento kolík není připojen k regulátoru napětí.
OCS_Aux Režim 3/4: Aktivace 4-linkového pomocného SPI.
Tento kolík není připojen k regulátoru napětí.

Specifikace LSM6DSO

  • Napájecí napětí: 1,8 V až 5,5 V
  • Spotřeba proudu: 1mA
  • Tři osy: X, Y, Z
  • Komunikační rozhraní: I2C, I3C, SPI
  • Rozsahy měření (konfigurovatelné):
    • Akcelerometr: ±2, ±4, ±8, ±16g
    • Gyroskop: ±125, ±250, ±500, ±1000, ±2000 °/s
  • Rozměry: 23 x 12,7 x 2,5 mm
  • Hmotnost: 0,6 g (bez konektorů)

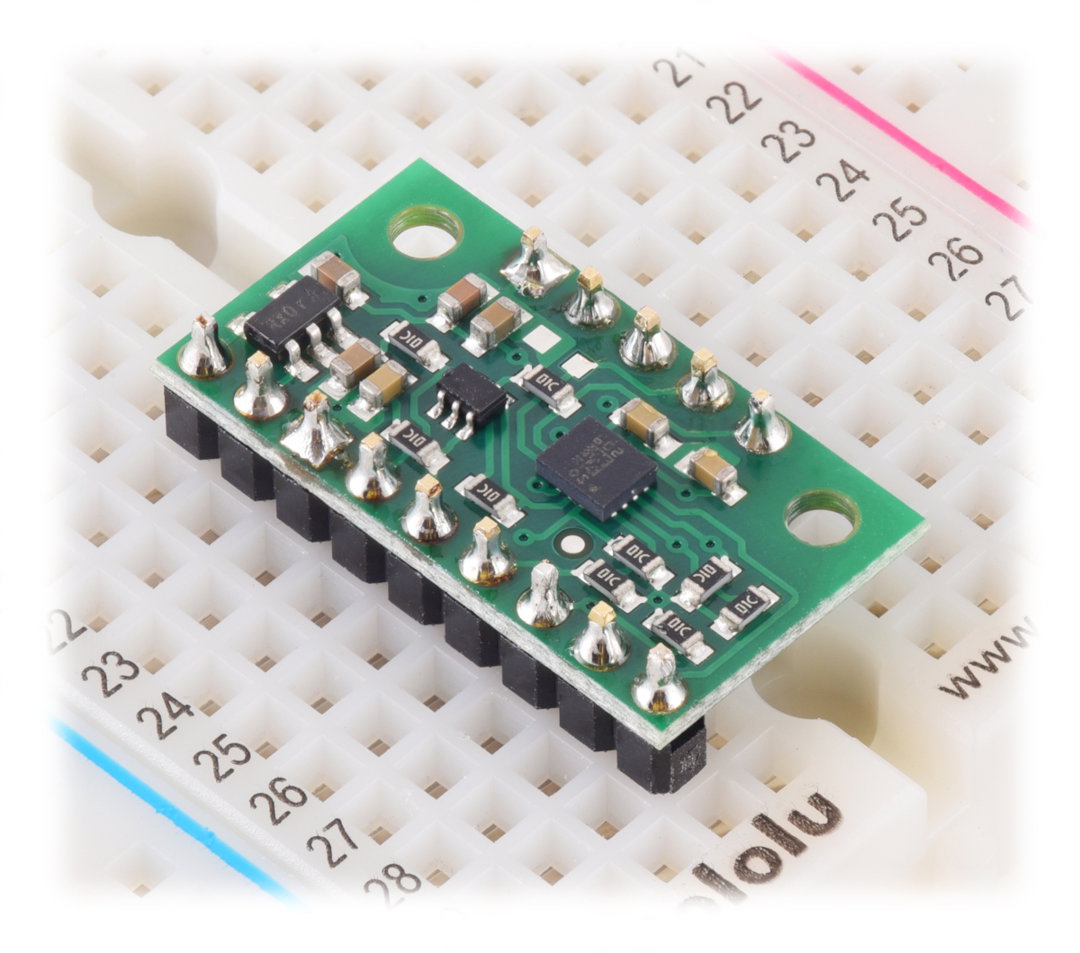

Deska s pájenými konektory

Modul s pájenými konektory (není součástí dodávky).

Šířka balení 7.5 cm
Výška balení 8.5 cm
Hloubka balení 0.2 cm
Váha balení 0.002 kg
