Popis produktu: ADXL343 QT - 3osý akcelerometr I2C / SPI
Senzor pro měření zrychlení ve třech osách v rozsahu + -2g / 4g / 8g / 16g. Modul je napájen napětím od 2 V do 3,6 V , má regulátor napětí, komunikuje po sběrnici I2C nebo SPI . Snímač je navíc vybaven dvěma konektory STEMMA QT.
Modul ADXL343 je pokračováním populární ADXL345. Má tříosý akcelerometr s digitálním rozhraním I2C a SPI. Vyznačuje se širokým rozsahem citlivosti a vysokým rozlišením , spolupracuje s 10 nebo 13 bitovým interním převodníkem ADC . Modul má pasivní prvky nezbytné pro správnou funkci systému. Závěrem jsou populární konektory typu Goldpin, které umožňují připojení senzoru pomocí vodičů nebo přímé připojení k prkénku .
|
Produkt je kompatibilní s Arduino Knihovnu a schéma připojení k Arduinu najdete na této adrese . |
Komunikace ADXL343 QT
Systém lze připojit k centrální jednotce pomocí sběrnice I2C nebo SPI. Chcete-li vybrat I2C, musíte dát logickou na pin CS nebo trvale natáhnout CS na napájecí napětí. Adresa I2C závisí na stavu na pinu SDO. V případě vysokého stavu má hodnotu: 0x1D, pro nízký stav: 0x53. Podrobnosti v dokumentaci a výukovém programu .
Kolíky akcelerometru ADXL343 QT

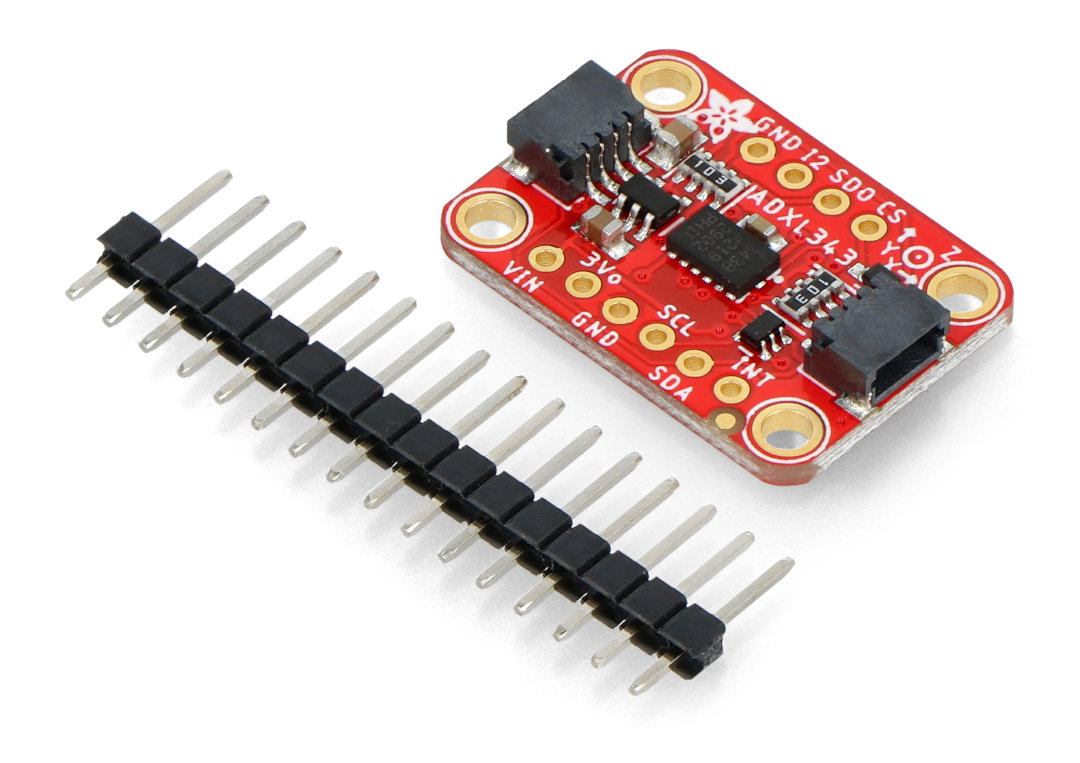

Senzor má devět kolíků pro montáž konektorů goldpin - rozteč 2,54 mm (součástí balení). K propojení senzoru s hlavním modulem lze také použít konektory STEMMA QT kompatibilní se SparkFun qwiic pro sběrnici I2C.
| název |
Popis |
| VIN | Vstup do regulátoru napětí 3,3 V umožňuje použití senzoru v 5V systémech. |
| 3V0 | Výstup regulátoru 3,3 V (<100 ma="" td=""> |
| GND | Hmotnost systému. |
| SCL | Datová linka sběrnice I2C (TWI) / hodinová linka sběrnice SPI |
| SDA | Hodinová linka sběrnice I2C (TWI) / Datová linka sběrnice SPI |
| SDO/ALT ADDR | Výběr adresy sběrnice I2C / datové linky sběrnice SPI |
| CS | Kolík pro sběrnici SPI - Chip Select. Logický spustí sběrnici I2C. |
| INT1 | Výstup externího přerušení 1 (podrobnosti v dokumentaci) |
| INT2 | Výstup externího přerušení 2 (podrobnosti v dokumentaci) |
Technická specifikace modulu Adafruit ADXL343 QT
| Parametr | Rozsah |
|---|---|
| Napájecí napětí | od 2,0 V do 3,6 V |
| Napětí vodičů | 3,3 V (<100 ma="" td=""> |
| Spotřeba energie |
přibližně 23 µA pohotovostní režim: 0,1 µA |
| Tři osy |
X, Y, Z |
| Komunikační rozhraní | I2C (TWI) nebo SPI |
| Uživatelem volitelná rychlost dat | (0,1 ... 3200 Hz) |
| Řešení | +/- 2 g (10bitová data nebo +/- 512) +/- 4 g (11bitová data nebo +/- 1024) +/- 8 g (12bitová data nebo +/- 2048) +/- 16 g (13bitová data nebo +/- 4096) |
| Rozsah měření | ± 16 g |
| Pracovní teplota | od -40 ° C do +85 ° C |
| Rozměry dlaždic | 25,5 mm x 17,8 mm x 2,9 mm |
| Hmotnost | 1,7 g |
| Zahrnuta | goldpin proužek |
