Popis produktu: Sada pro pájení klavíru - vzdělávací sada pro výuku pájení - ATmega328P - Pájené 333181
Sada pro pájení piana je vzdělávací sada určená k výuce pájení a základů elektroniky sestavením interaktivního dotykového piana. Projekt využívá mikrokontrolér ATmega328P , který je předprogramován a připraven k použití po sestavení. Nástroj je vybaven 12 kapacitními dotykovými senzory , které umožňují hraní bez mechanických tlačítek. Systém využívá audio zesilovač LM386 spolupracující s integrovaným 8Ω reproduktorem . Dva potenciometry umožňují nastavení hlasitosti a rychlosti arpeggia, zatímco přepínače umožňují změnu oktáv a aktivaci dalších provozních režimů. Napájení je zajištěno přes port USB typu C. Sada vám umožňuje získat praktické montážní dovednosti a zároveň si sestavit funkční elektronické zařízení s hudebním charakterem.
Pájecí sada pro klavír - vzdělávací sada pro výuku pájení - ATmega328P - Pájené 333181.

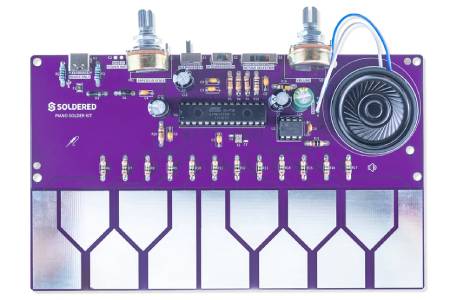

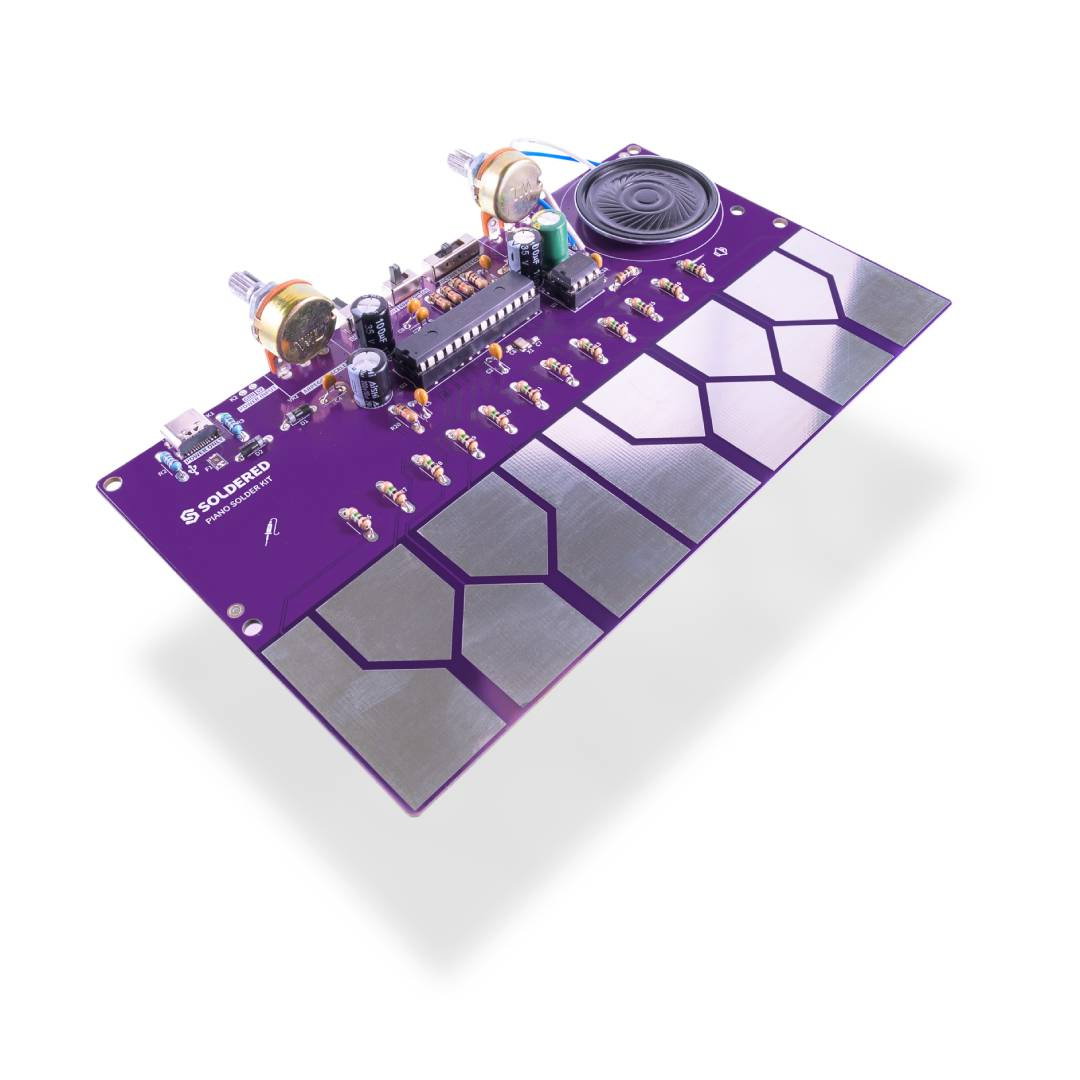

Sada pro pájení klavíru je vzdělávací sada, která vám umožní postavit interaktivní dotykové piano.
Klíčové vlastnosti sady pro pájení klavíru
- 12 kapacitních kláves : dotykové ovládání bez mechanických tlačítek
- Mikrokontrolér ATmega328P : systém naprogramovaný z výroby, připravený k provozu po sestavení
- Audio zesilovač LM386 : poskytuje dostatečné zesílení audio signálu pro reproduktor
- Režim Arpeggio : schopnost automaticky přehrávat sekvenci zvuků
- Ovládání hlasitosti a rychlosti arpeggia : dva potenciometry pro ovládání funkcí nástroje
- 4 oktávové rozsahy : rozšířené hudební možnosti
- Učení se pájení THT : praktické cvičení v osazování součástek s průchozími otvory
- Konektor USB typu C : moderní a pohodlné 5V napájení
- Open-source : přístup ke zdrojovému kódu a dokumentaci na GitHubu
- Součástí je 8Ω reproduktor : umožňuje okamžitě otestovat funkčnost zařízení
Vzdělávací sada pro výuku pájení a elektroniky
Sada pro pájení pian byla navržena jako praktická vzdělávací pomůcka pro ty, kteří teprve začínají s elektronikou a pájením . Všechny součástky procházející otvory na desce plošných spojů si sami sestavíte, takže se naučíte základní techniky pájení, identifikaci elektronických součástek a principy správné montáže elektronických obvodů. Během sestavování sady se naučíte identifikovat rezistory , kondenzátory , diody a potenciometry. a integrované obvody . Projekt také demonstruje fungování kapacitní technologie dotykového snímání, audio zesilovačů a mikrokontrolérů používaných v embedded systémech. Po sestavení budete mít plně funkční elektronické piano, které reaguje na dotyk prstu . Stavebnice vyžaduje pájení součástek sami a základní opatrnost při používání páječky. Díky srozumitelným pokynům krok za krokem je vhodná pro začátečníky, studenty, amatéry, tvůrce, STEM laboratoře a školní elektronické laboratoře.
Projekt vám umožní získat praktické zkušenosti s montáží elektronických systémů a diagnostikou správných zapojení.
Sada pro pájení klavíru je ideální jako vzdělávací sada pro výuku elektroniky a pájení doma nebo ve škole.
Technické specifikace sady
- Mikrokontrolér: ATmega328P
- Audio zesilovač: LM386
- Počet klíčů: 12
- Typ klávesy: kapacitní dotykové senzory
- Oktávový rozsah: 4 oktávy
- Ovládání hlasitosti: potenciometr 10 kΩ
- Ovládání rychlosti arpeggia: potenciometr 100 kΩ
- Provozní režimy: arpeggio ZAP/VYP, výběr oktávy
- Reproduktor: 8Ω
- Napájení: 5V přes USB typu C
- Typ montáže: THT - průchozí otvor
- Typ projektu: Pájecí sada pro kutily
- Aktivní prvky: rezistory, kondenzátory, diody, integrované obvody
- Dokumentace a zdrojový kód: open-source
- Rozměry: 165 x 98 mm

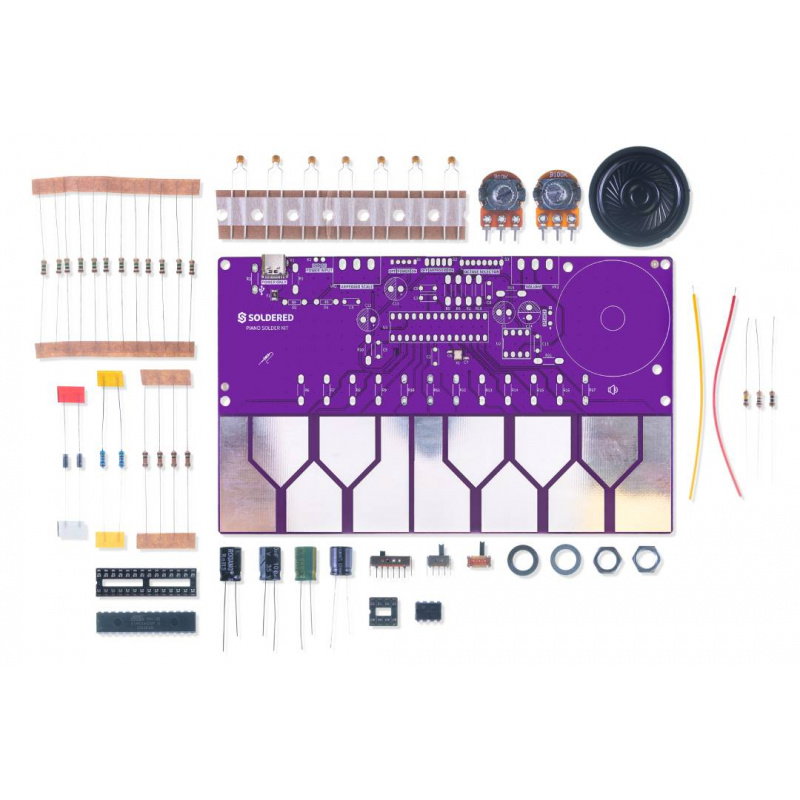

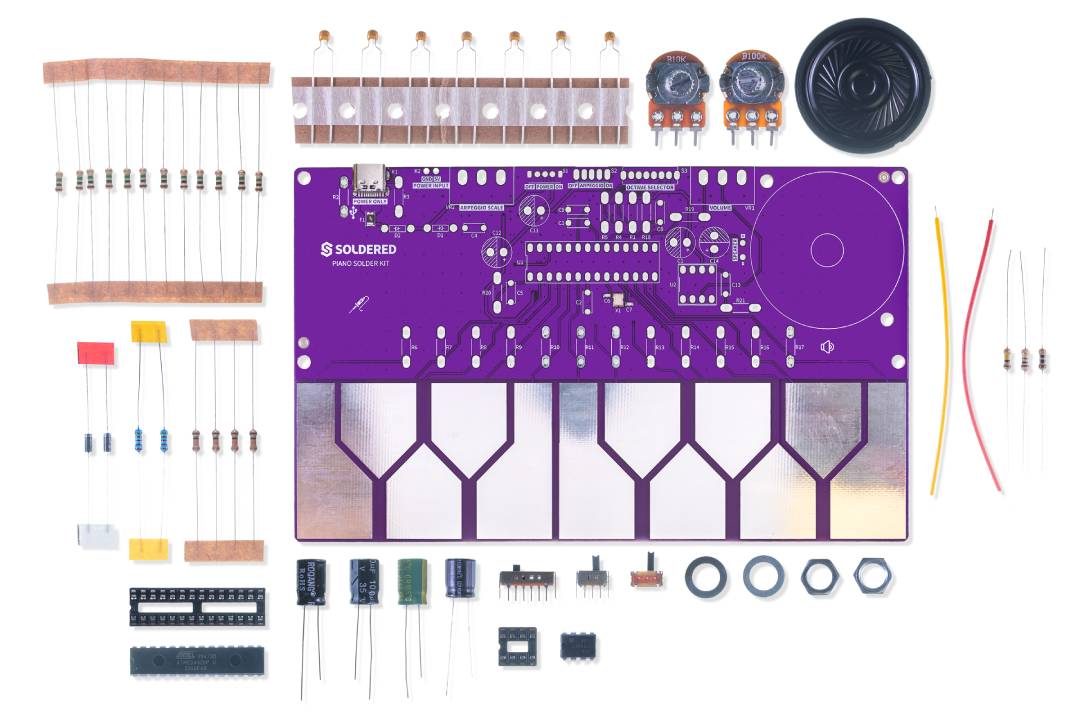

Obsah sady

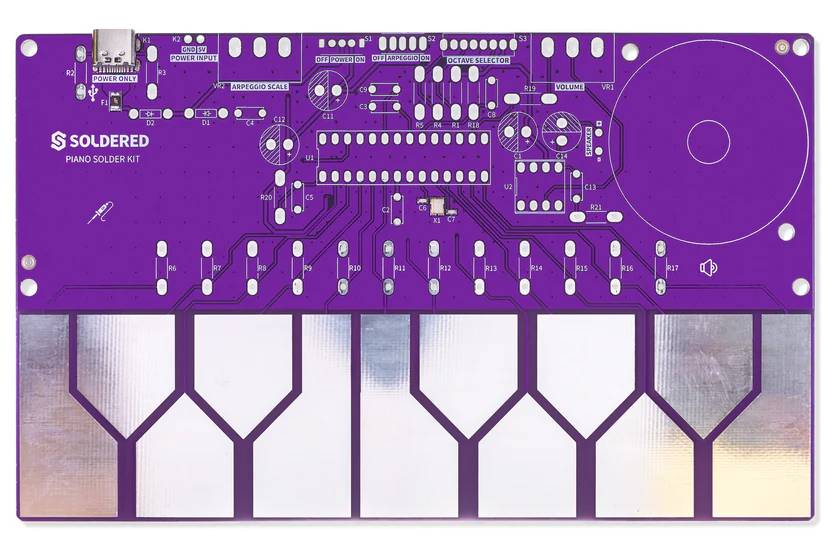

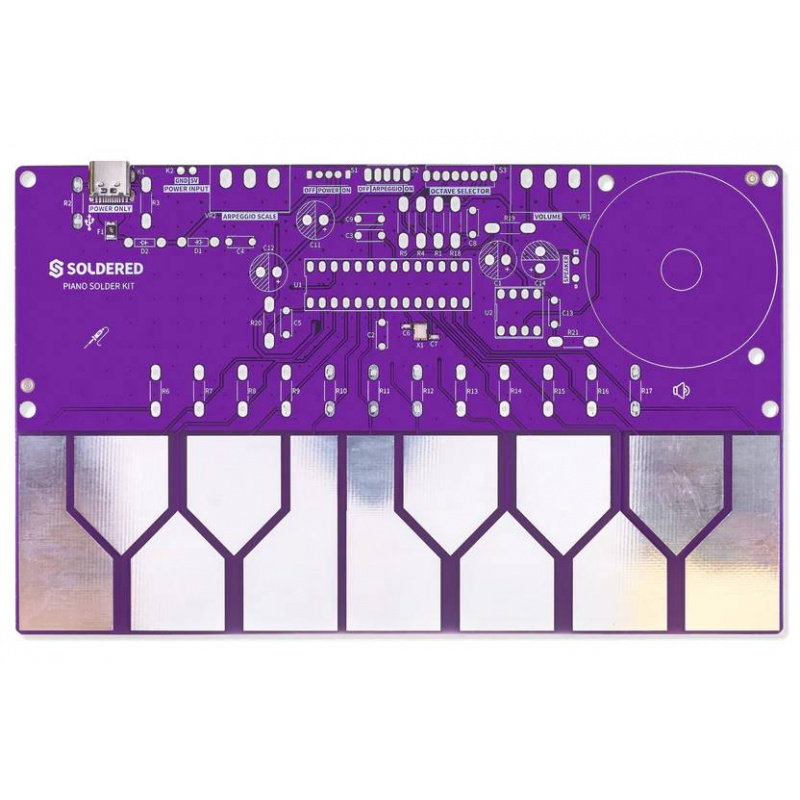

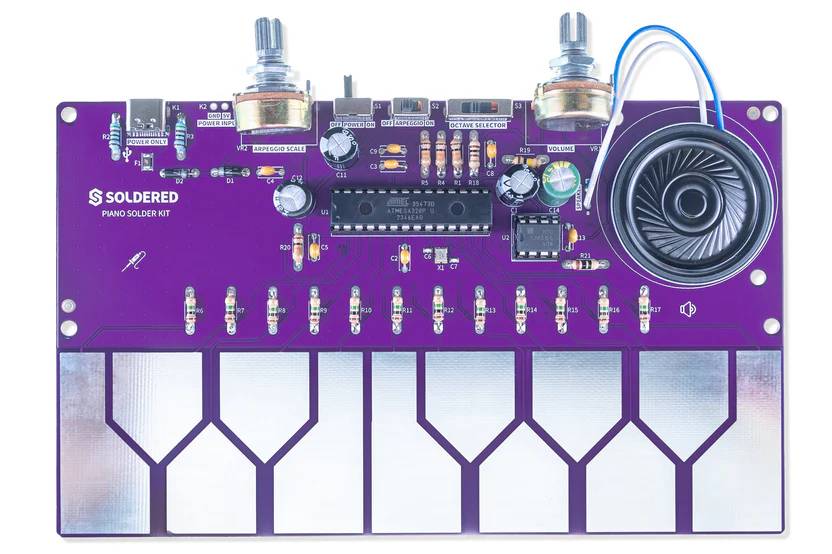

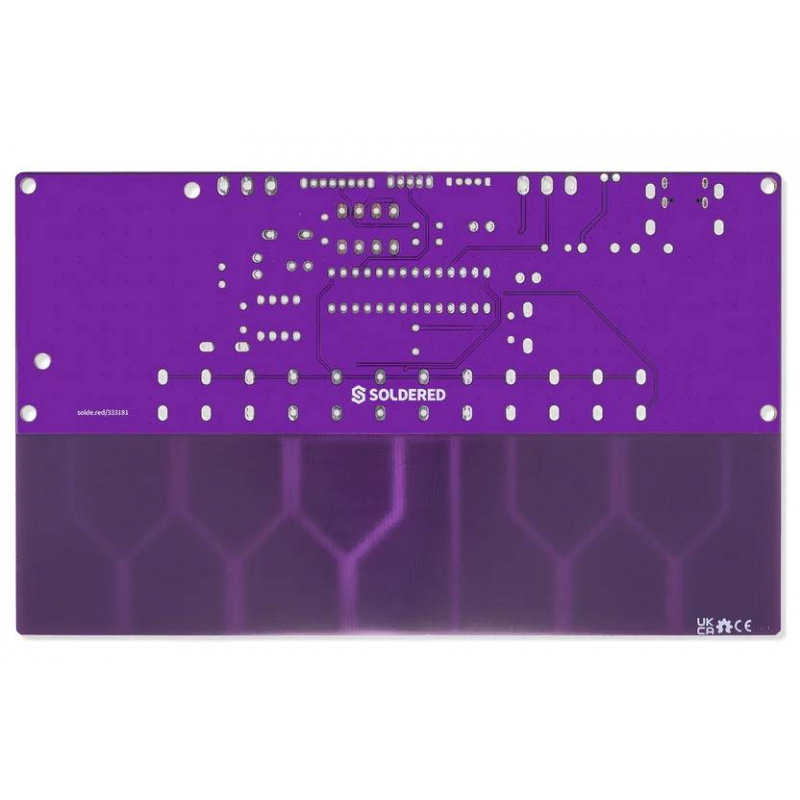

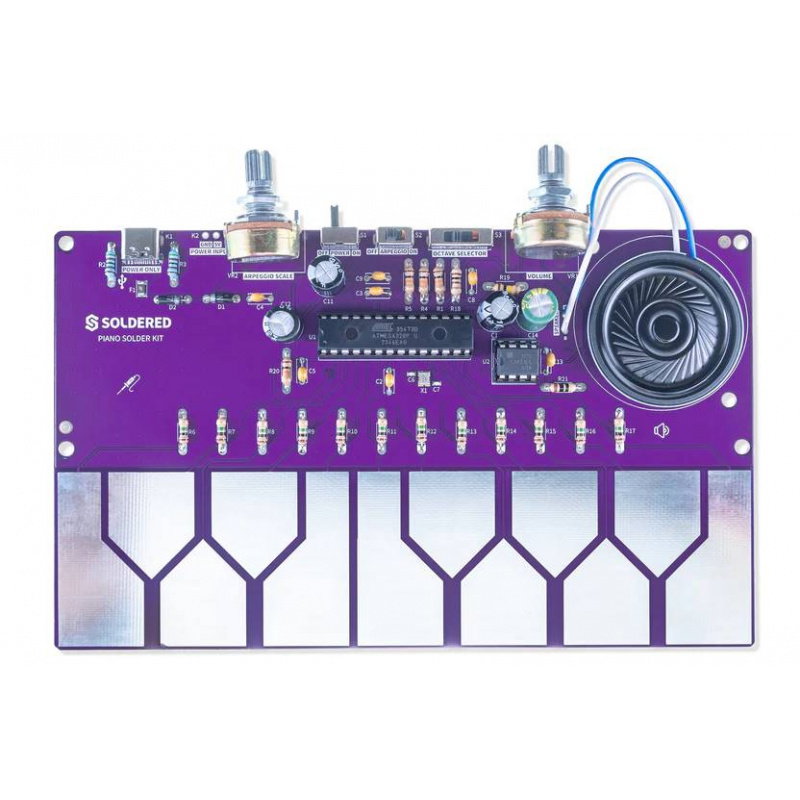

- Piano PCB s montážními značkami, 12 touchpady, pájeným konektorem USB typu C a 16 MHz křemenným rezonátorem
- Mikrokontrolér ATmega328P v pouzdře DIP-28
- Patice DIP-28 pro mikrokontrolér
- Obvod audio zesilovače LM386 v pouzdře DIP-8
- Patice DIP-8 pro čip LM386
- Přepínač režimu arpeggia
- Přepínač oktáv
- Vypínač ZAP/VYP
- Potenciometr 10 kΩ pro regulaci hlasitosti
- Potenciometr 100 kΩ pro nastavení rychlosti arpeggia
- 12 rezistorů 1 MΩ
- 1 rezistor 100 kΩ
- 5 rezistorů 10 kΩ
- 2 rezistory 5,1 kΩ
- 1 rezistor 100 Ω
- 1 rezistor 10 Ω
- 7 keramických kondenzátorů 100 nF
- 2 elektrolytické kondenzátory 100 µF
- 1 elektrolytický kondenzátor 1000 µF
- 1 elektrolytický kondenzátor 680 µF
- 2 diody 1N4007
- 8ohmový reproduktor
- 2 připravené dráty pro pájení reproduktoru
