Popis produktu: Dálkové ovládání NEC 38 kHz IR + infračervený přijímač 1838T + modul a kabely
Infračervené dálkové ovládání s kompatibilním přijímačem umožňuje bezdrátovou komunikaci s jakýmkoli mikrokontrolérem nebo stavebnicí, včetně Arduina nebo Raspberry Pi . Na GitHubu je k dispozici knihovna a software pro usnadnění používání stavebnice.
Sada s IR dálkovým ovládáním a modulárním IR přijímačem
Tato sada vám umožňuje sestavit si vlastní systém dálkového ovládání pomocí infračerveného ovladače. Arduino nebo Raspberry Pi se propojuje s infračerveným přijímačem pomocí připravené programovací knihovny dostupné na GitHubu.
Nosná frekvence IR signálu je 38 kHz. Přijímač během provozu odebírá proud maximálně 1 mA a napájecí napětí systému by mělo být mezi 3,0 V a 5,5 V, což mu umožňuje bezproblémovou práci s 5voltovými systémy (Arduino a další systémy založené na AVR) i 3voltovými systémy (Raspberry Pi, desky založené na STM32 atd.).
Integrovaný obvod infračerveného přijímače.

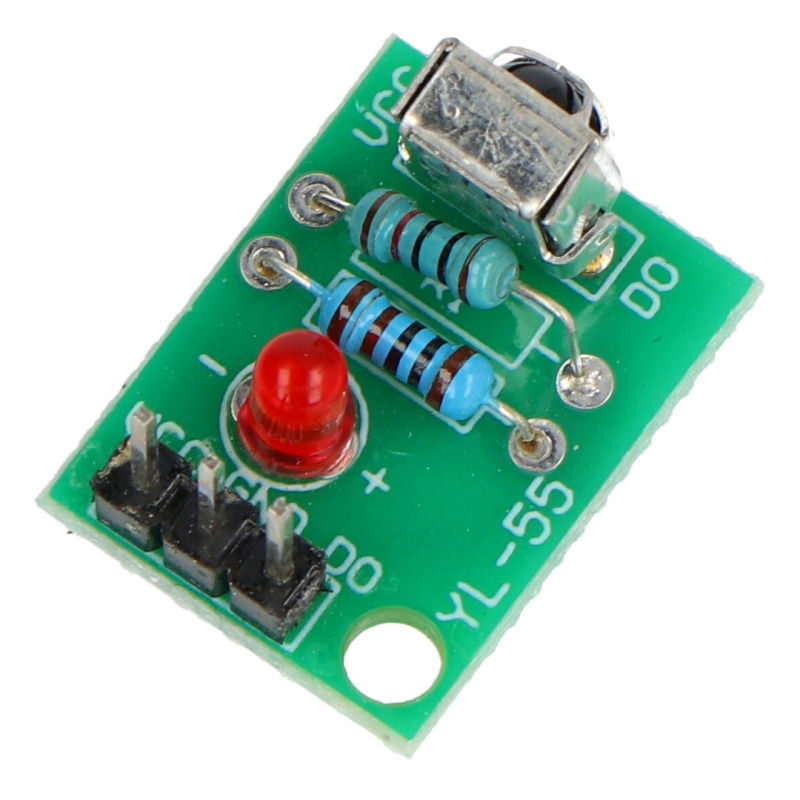

Rozložení pinů modulu
| Kolík | Popis |
|---|---|
| Virtuální obchodní centrum | Napájení modulu. |
| Zem | Mše. |
| V | Výstupní signál z přijímače. |
Každý pin se v modulu objevuje dvakrát.
Další informace
Dálkový ovladač NEC 38kHz IR + infračervený přijímač 1838T + modul a kabely jsou založeny na populárním komunikačním protokolu NEC, ve kterém jsou bity s hodnotou „0“ kódovány sekvencí 38 kHz impulsů o délce 562,5 µs, po nichž následuje pauza o délce 562,5 µs. Logická 1 je kódována burstem o délce 562,5 µs, po kterém následuje pauza o délce 1,6875 ms.
Integrovaný infračervený přijímač dekóduje impulsy nosné frekvence a zároveň potlačuje drtivou většinu ostatních signálů (včetně rušení od viditelného světla nebo nekompatibilních infračervených dálkových ovladačů). Vestavěná přesná patice umožňuje provádět potřebné experimenty s modulem a používat stejný přijímač pro trvalé pájení do hotového zařízení.

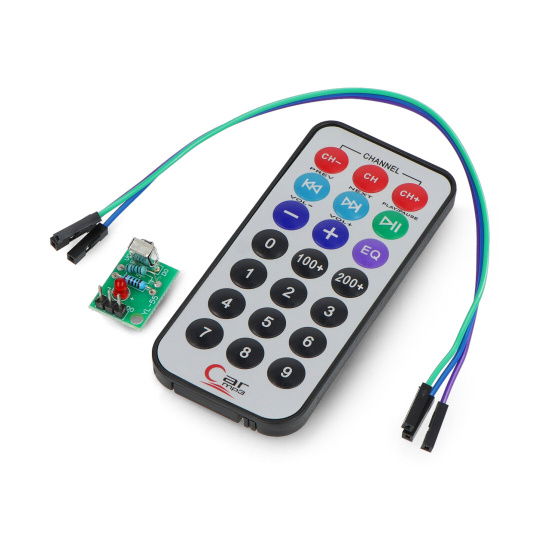

Sada obsahuje
- Vysílač dálkového ovládání
- Infračervený přijímač 1838T
- Modul pro připojení přijímače
- Startovací kabely samice-samice
Sada neobsahuje baterii CR2025 , lze ji zakoupit samostatně.
Specifikace infračerveného dálkového ovladače
- Napájení přijímače: 3,0 - 5,5 V
- Spotřeba proudu přijímače: až 1 mA
- Provozní frekvence: 38 kHz
- Dálkové ovládání kompatibilní s vysílacím standardem NEC
- Slot pro baterii CR2025 (není součástí balení, lze zakoupit samostatně)
- Dosah: až 5 m
| Knihovna GitHub nefunguje správně s novějšími verzemi prostředí Arduino. Měla by být používána s prostředím 1.0.x. |
