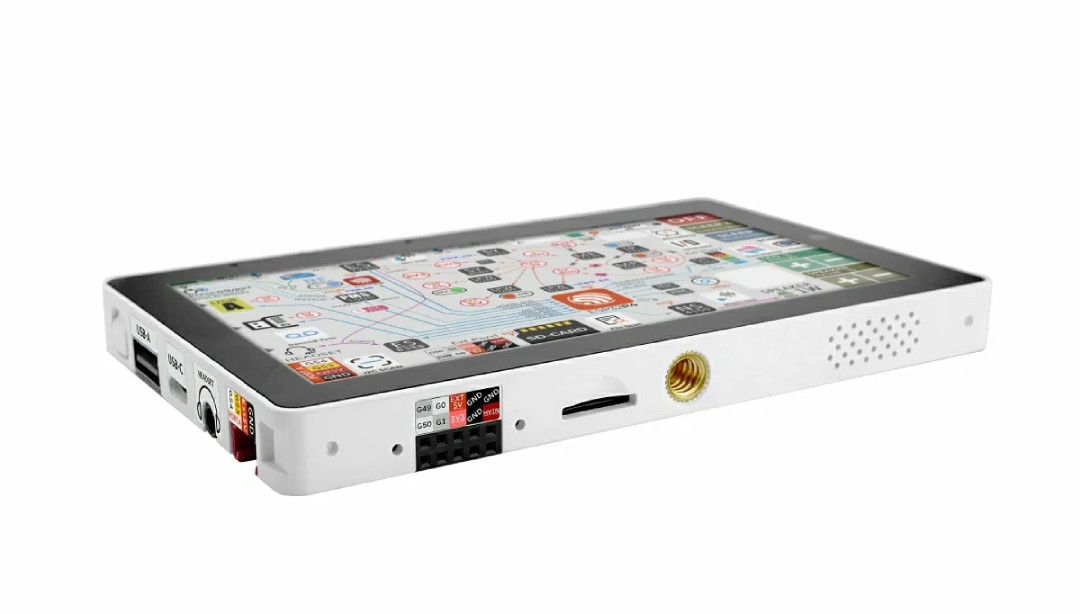

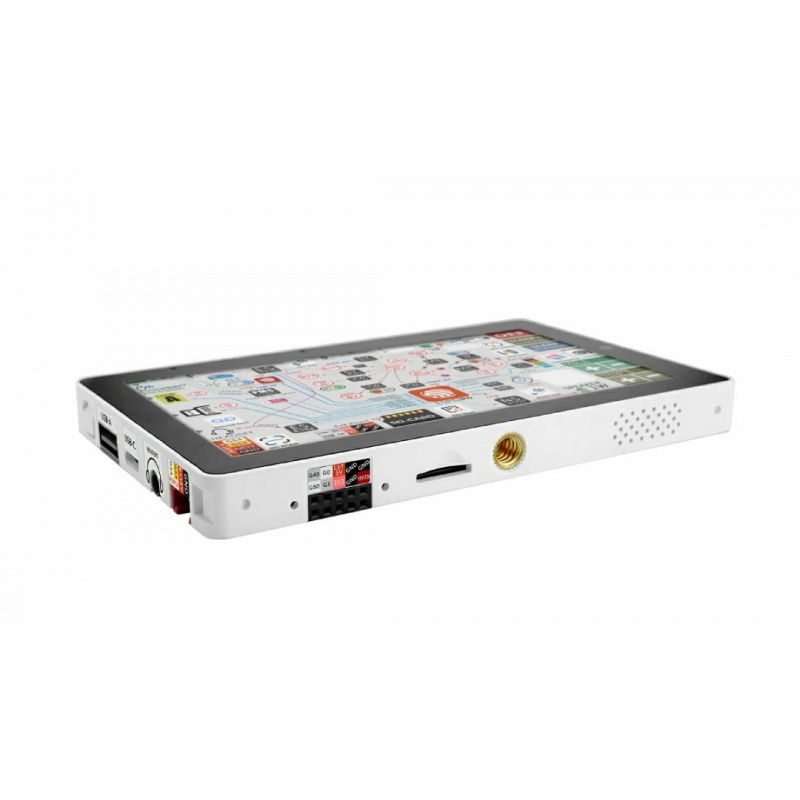

Popis produktu: Tab5 - vývojový modul pro IoT - ESP32-P4NRW32 a ESP32-C6-MINI-1U - M5Stack C145
Modul Tab5 od M5Stack je výkonná platforma pro tvorbu IoT projektů, navržená s ohledem na vývojáře, inženýry a vývojáře embedded systémů. Jeho srdcem je ESP32-P4 – dvoujádrový čip RISC-V, podporovaný 32 MB PSRAM a 16 MB flash paměti . Bezdrátovou komunikaci zajišťuje ESP32-C6 s podporou WiFi 6, Thread a ZigBee, což zajišťuje vysokou propustnost, nízkou latenci a flexibilní nasazení. Tab5 je vybaven 5palcovým IPS displejem s HD rozlišením a kapacitní dotykovou obrazovkou GT911 pro přesné ovládání. 2MP kamera s rozhraním MIPI-CSI umožňuje zpracování obrazu v reálném čase. Další funkce, jako je RS-485, USB Type-C OTG, port USB Type-A, slot pro microSD a rozšiřující konektory (GROVE, M5BUS, GPIO_EXT) , umožňují rozsáhlé rozšíření funkcí. Zařízení lze napájet externě přes USB Type-C nebo volitelnou baterii NP-F550 (není součástí balení).
Tab5 - Vývojový modul pro IoT - ESP32-P4NRW32 a ESP32-C6-MINI-1U - M5Stack C145.
Modul Tab5 od M5Stack je výkonná platforma pro tvorbu IoT projektů, navržená s ohledem na vývojáře, inženýry a tvůrce embedded řešení.Speciální funkce
- Dvoujádrový mikrokontrolér ESP32-P4 taktovaný až na 400 MHz pro lokální aplikace
- Modul ESP32-C6 s podporou WiFi 6, Thread a ZigBee pro maximální síťovou kompatibilitu

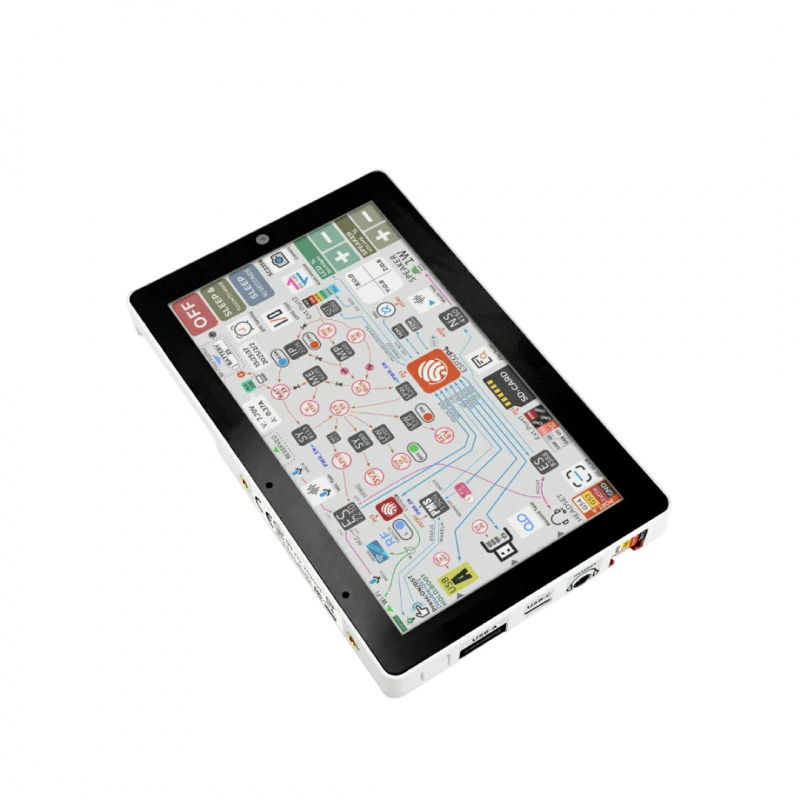

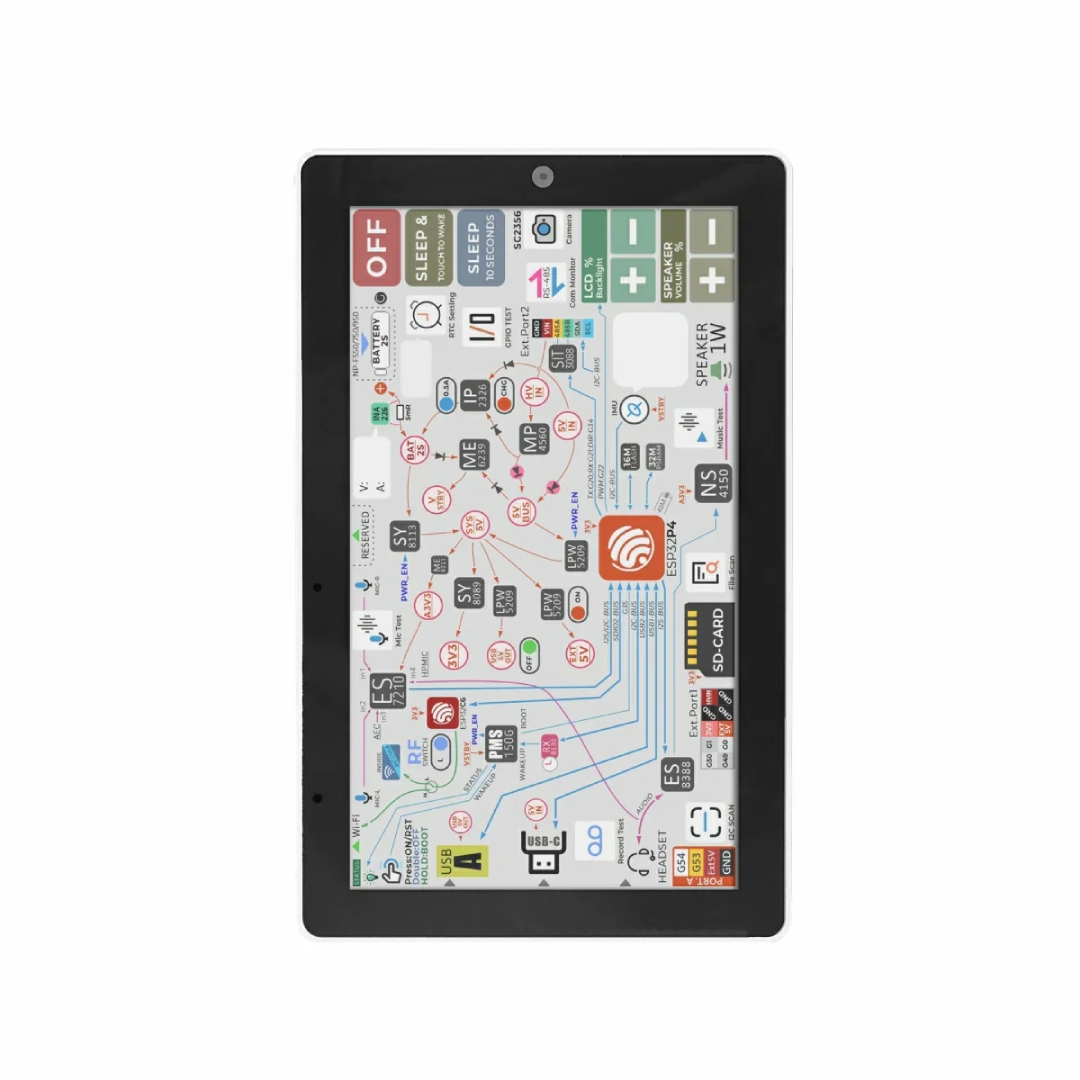

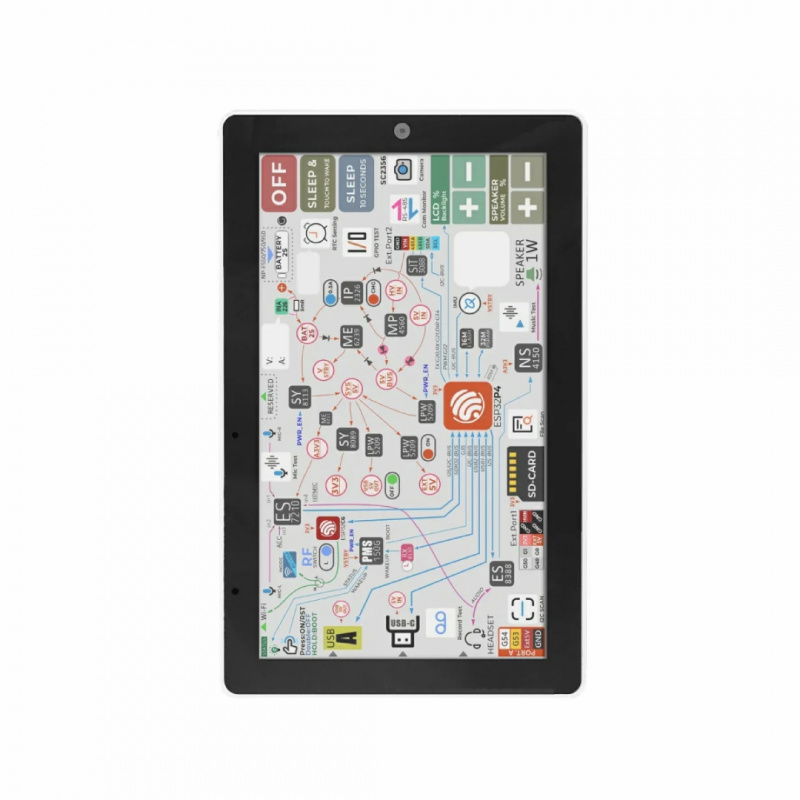

- 5″ IPS displej s rozlišením 1280 x 720 px s rozhraním MIPI-DSI a dotykovou obrazovkou GT911 pro vysokou kvalitu obrazu a odezvu
- Kamera SC2356 s rozlišením 2 MPx (1600 x 1200 px) připojená přes MIPI-CSI – ideální pro aplikace rozpoznávání obrazu
- Plná podpora zvuku: kodek ES8388, systém AEC se stereo mikrofony, 1W reproduktor a 3,5mm jack
- Průmyslový port RS-485 s přepínatelným zakončením 120 Ω
- Rozšiřující konektory: Grove, M5BUS, GPIO_EXT, microSD a STAMP pad pro LPWAN moduly
- Vestavěný 6osý senzor BMI270 a hodiny reálného času RX8130CE s funkcí buzení

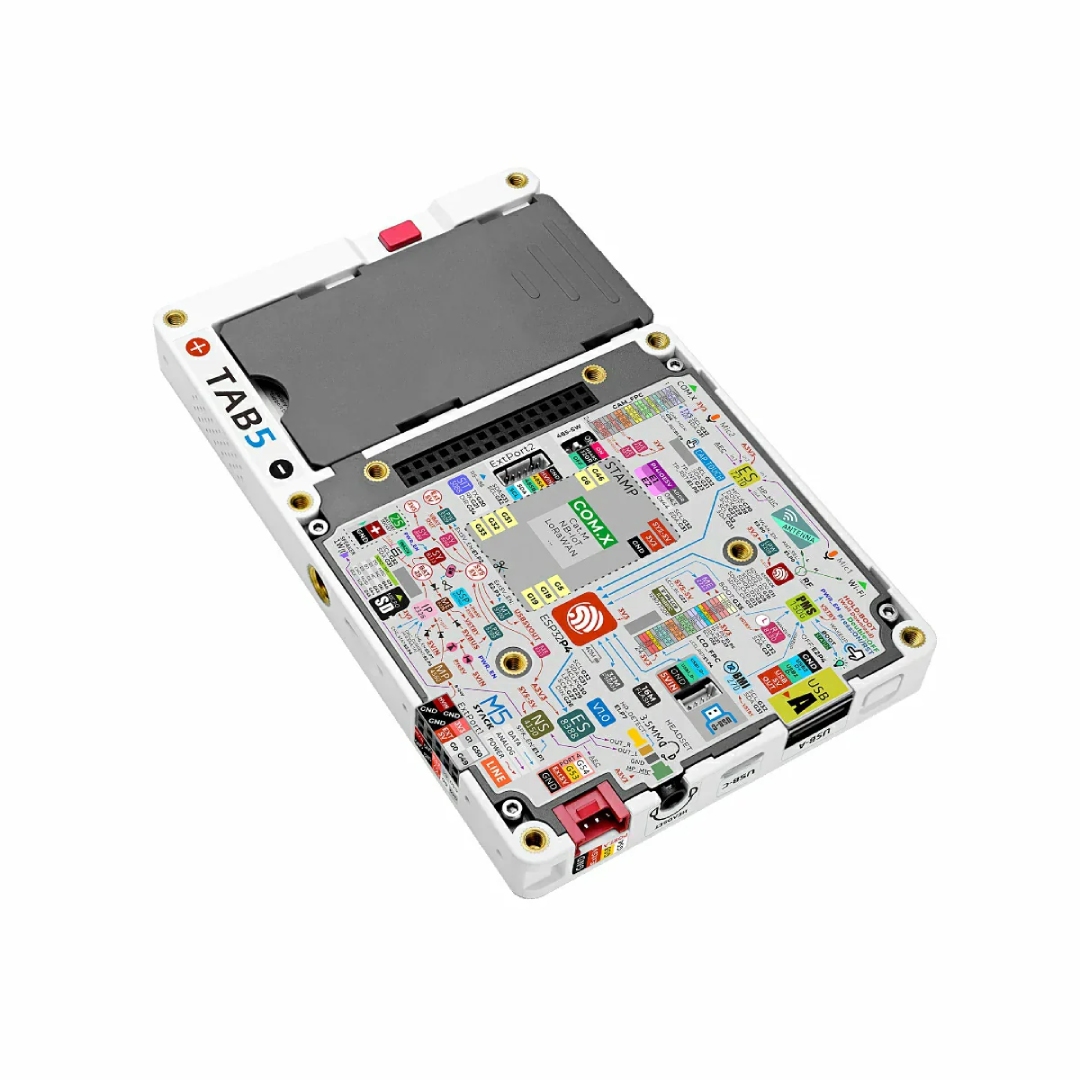

- Napájeno vyjímatelnou baterií NP-F550 2S (není součástí balení), nabíjeno přes IP2326 a monitorováno pomocí INA226
- Kompatibilita s ESP-IDF - hotové prostředí pro vývojáře v C/C++
Praktické aplikace
Bezbateriová verze je ideální pro stacionární aplikace – v laboratořích, průmyslových halách, systémech správy budov nebo jako panelový ovladač. Díky rozsáhlým hardwarovým rozhraním a pokročilé bezdrátové komunikaci je ideální pro automatizaci, prototypování a technické vzdělávání.
Profesionální řídicí centrum IoT v kompaktním provedení
Díky kombinaci výkonných čipů ESP32 a bohaté sady rozhraní se Tab5 stává centrálním řídicím bodem pro jakoukoli infrastrukturu IoT. Je ideální jak pro chytrou domácnost, tak pro průmyslová nebo výzkumná prostředí. Jeho dotyková obrazovka a kamera umožňují vytváření interaktivních vizuálních aplikací, zatímco rozsáhlé vstupy a výstupy umožňují integraci se senzory a automatizačními systémy.
Zařízení lze napájet externě přes USB typu C nebo volitelnou baterii NP-F550 (není součástí balení).
Bezdrátová komunikace je realizována pomocí ESP32-C6 s podporou WiFi 6, Thread a ZigBee, což zajišťuje vysokou propustnost, nízkou latenci a flexibilní implementaci.Technické specifikace modulu
- Mikrokontrolér: ESP32-P4NRW32 (RISC-V 32bitový, 2 jádra, až 400 MHz)
- Bezdrátový modul: ESP32-C6-MINI-1U (WiFi 6 / Thread / ZigBee)
- Anténa: Vestavěný 3D a MMCX port pro externí anténu
- Flash paměť: 16 MB
- Paměť PSRAM: 32 MB
- Displej: 5″ IPS TFT 1280 x 720 px, MIPI-DSI
- Dotykový: GT911, vícebodový
- Fotoaparát: SC2356, 2 MPx (1600 x 1200 px), MIPI-CSI
- Zvuk: ES8388, ES7210 AEC, stereofonní mikrofony, 1W reproduktor, 3,5mm jack
- USB: USB typu A (hostitel), USB typu C OTG (USB 2.0)
- RS-485: SIT3088 s přepínatelným zakončením 120 Ω
- Rozšíření: Grove, M5BUS, GPIO_EXT, slot pro microSD kartu, razítko
- Pohybový senzor: BMI270, akcelerometr + gyroskop
- RTC: RX8130CE s funkcí probuzení
- Napájení: přes USB typu C nebo baterii NP-F550 (není součástí balení)
- Správa napájení: IP2326, monitorování INA226
- Rozměry: 128 x 80 x 12 mm
- Hmotnost: 124 g
Obsah sady
- 1x M5Stack Tab5 (základní verze, bez baterie)
- 1x Signální kabel s jedním 6pinovým konektorem, rozteč 1,25 mm
