Popis produktu: Modul pro snímače hmotnosti - s 24bitovým ADC NAU7802 - STEMMA QT / Qwiic - Adafruit 4538
Tento modul Adafruit, vybavený obvodem NAU7802 , umožňuje čtení dat z tenzometrických nosníků . Obsahuje 24bitový diferenciální ADC s velmi vysokým rozlišením a dodatečným zesílením a kalibračními obvody. Připojení modulu k desce mikrokontroléru umožňuje čtení změny odporu nosníku a po kalibraci lze provádět přesné měření hmotnosti. Deska je vybavena konektory Qwiic, pájenými šroubovacími svorkami a pájecími ploškami pro konektor doldpin.
Produkt kompatibilní s Raspberry Pi a Arduinem!
Také si přečtěte uživatelskou příručku připravenou výrobcem!

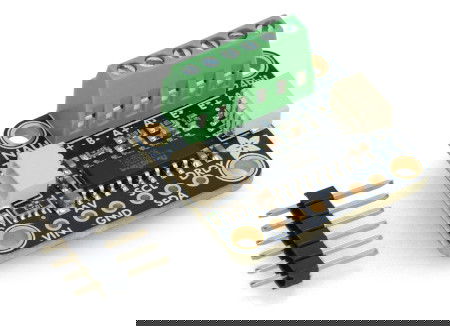

Obsah sady.
Technické specifikace modulu
- Účel: modul pro tenzometrické nosníky
- Vestavěný čip: NAU7802
- Napájecí napětí desky: 2,6 V až 5 V DC
- ADC převodník: dvoukanálový, 24bitový
- Vestavěné kalibrační obvody
- Vestavěný regulátor VDDA pro interní analogový obvod nebo externí snímač zatížení
- RMS šum:
- 50 nV při výstupní datové rychlosti 10 SPS a zisku 128 PGA
- Výstupní datová rychlost 150 nV při 80 SPS a zisk 128 PGA
- Programovatelné zesílení PGA: 1 až 128
- Programovatelný výstupní rozsah ADC
- Rozsah externího diferenciálního referenčního napětí od 2,4 V do 4 V
- Nízká spotřeba energie a programovatelné možnosti správy napájení: až 1uA v klidovém stavu
- Piny: 2x konektor/pájecí plošky Qwiic
- Rozměry desky: 25,5 x 23 x 12,1 mm
- Hmotnost: 3,9 g
Obsah sady
- Modul pro tenzometrické nosníky - s 24bitovým ADC převodníkem NAU7802 - STEMMA QT / Qwiic - 1 kus
- Proužek Goldpin 1x6 - rozteč 2,54 mm - 1 kus
Naše nabídka zahrnuje i snímače hmotnosti – podívejte se na ně!
