Popis produktu: Nabíječka Li-Ion TP4056 pro jeden článek 1S 3,7V microUSB s ochranou
Jednoduchá nabíječka pro jednočlánkové lithium-iontové baterie s jmenovitým napětím 3,7 V. Maximální nabíjecí proud je 1000 mA. Systém je napájen přes microUSB konektor nebo kabely připojenými ke vstupům IN+ a IN-. Modul je chráněn proti nadměrnému vybití pod 2,5 V a nadproudu nad 3 A.
Modul má 6 pinů a microUSB konektor.
Odvozeniny

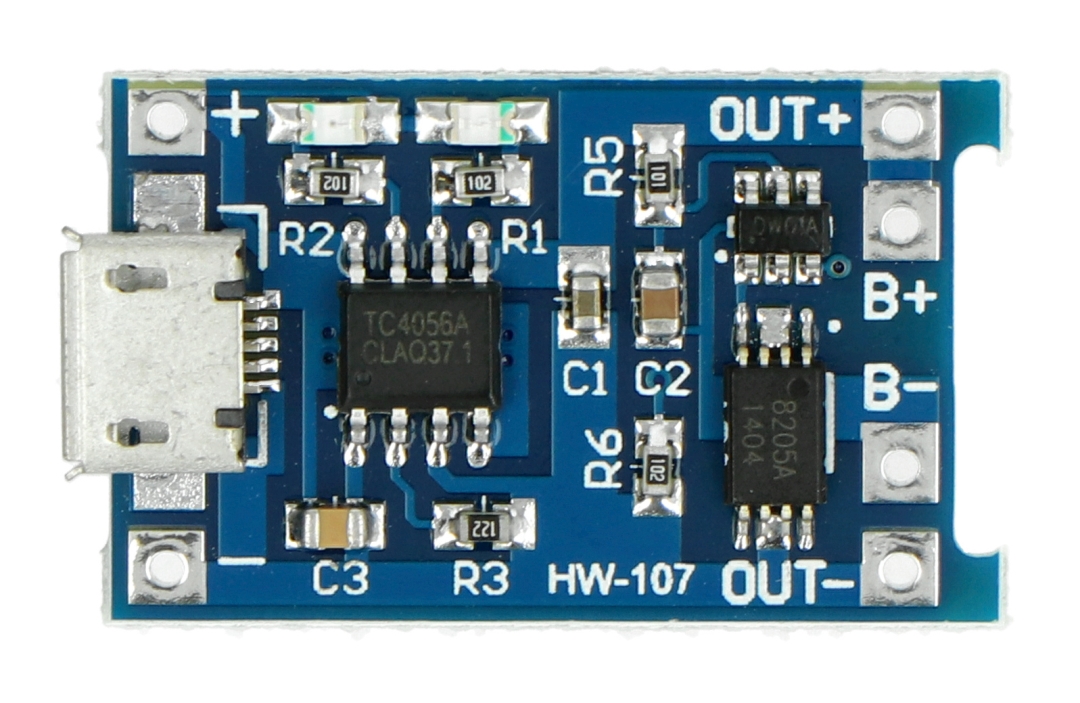

Modul má 6 pinů ve formě pájecích plošek a microUSB konektor.
| Kolík | Popis |
|---|---|
| V+ | Napájecí napětí od 4,5 V do 5,5 V. |
| V- | Hmotnost systému. |
| BAT+, BAT- | Konektory pro připojení 3,7V Li-Ion baterie. |
| VÝCHOD+, VÝCHOD- | Konektory pro připojení napájeného zařízení . Pokud je napětí baterie detekováno jako příliš nízké, systém přepne napájení z konektoru BAT na konektor IN . |
Pozor ! Před připojením baterie zkontrolujte polaritu zástrčky. |

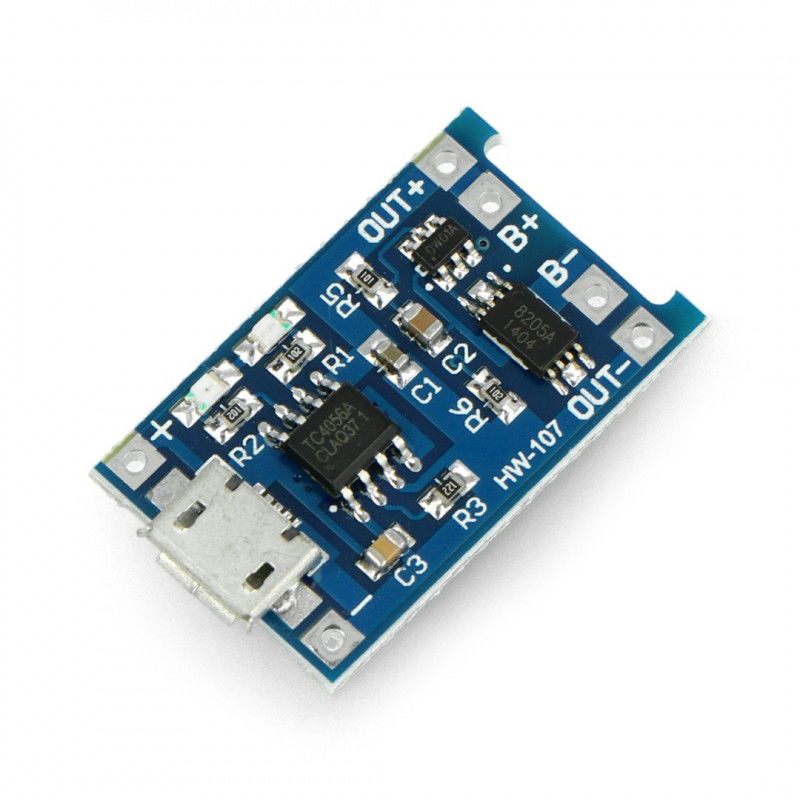

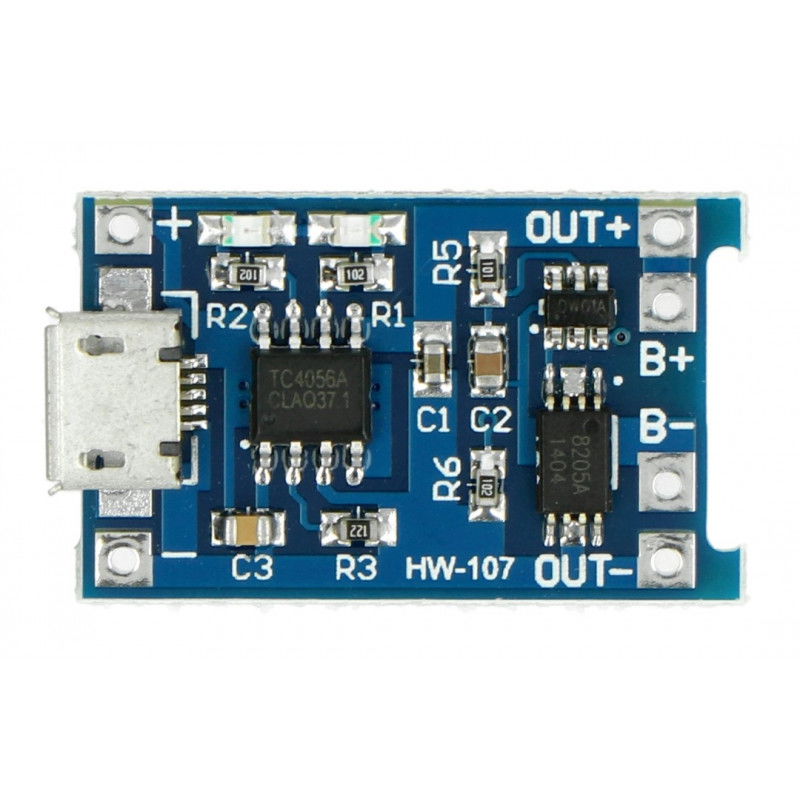

Nabíječka Li-Ion baterií TP4056.
Specifikace nabíječky Li-Ion TP4056
- Čip: TP4056
- Napájecí napětí: (microUSB nebo IN konektory) 4,5 V až 5,5 V
- Nabíjecí napětí: 4,2 V
- Maximální nabíjecí proud: 1 A
- Zásuvka: microUSB ( microUSB kabel lze zakoupit samostatně)
- Dvě signalizační diody
- Červená: nabíjení
- Zelená: plně nabito
- Ochrana proti vybití pod 2,5 V
- Ochrana proti odběru proudu nad 3 A
- Rozměry modulu 26 x 18 mm
