Popis produktu: E-paper display - 3'' 400 x 168 px - 4 barvy - SPI - Waveshare 22758
Displeje-papíru Waveshare , který se používá ve čtečkách e-knih a elektronických časopisů. Úhlopříčka obrazovky je 3 " a rozlišení 400 x 168 px . Obraz je prezentován ve čtyřech barvách : červená, žlutá, černá a bílá. Obrazovka využívá pro komunikaci rozhraní SPI a spolupracuje s modulovými deskami jako např. Raspberry Pi, Jetson Nano, Arduino, STM32 atd.
Produkt kompatibilní s Raspberry Pi a Arduino!
Výrobce poskytuje wiki stránku produktu , která usnadňuje zahájení práce s displejem – podívejte se na to!

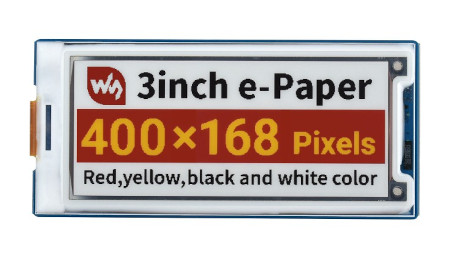

Displej e-papíru - 3'' 400 x 168 px - 4 barvy - SPI - Waveshare 22758.
technologie e-papíru.
Co je zobrazení „e ink e paper“?
Displej s elektronickým papírem, známý také jako displej s elektronickým papírem, využívá k prezentaci dat technologii elektroforetické mikrokapsle. To znamená, že napodobuje vzhled standardního inkoustu na tradičním papíru. Tento typ technologie je extrémně uživatelsky přívětivý – obrazovky nevyzařují modrou záři, jsou pasivně reflexní a poskytují široký pozorovací úhel. Všechny tyto vlastnosti znamenají, že se naše oči při používání tolik neunaví a čtení je ještě příjemnější než dříve.
Hlavní vlastnosti obrazovky e-papíru
- Žádné podsvícení, zobrazuje poslední obsah na dlouhou dobu, i když je odpojeno napájení
- Velmi nízká spotřeba energie, energie potřebná pouze k obnovení obrazu
- Rozhraní SPI, kompatibilní s Arduino , Raspberry Pi , STM32 , Jetson Nano atd.
- Vestavěný regulátor napětí kompatibilní s deskami 3,3V/5V
Doporučené použití
Displeje E-paper se vyznačují velmi nízkou spotřebou energie, díky čemuž jsou ideální pro:
- Zobrazujte štítky a ceny v supermarketech
- Prezentace uživatelských dat na konferencích
- Reprezentovat popisy nemocí a diagramy pacientů v nemocnicích

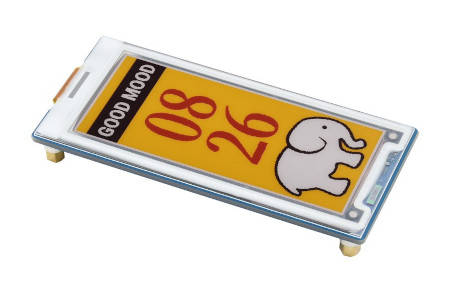

E-papírové obrazovky se vyznačují velmi nízkou spotřebou energie.

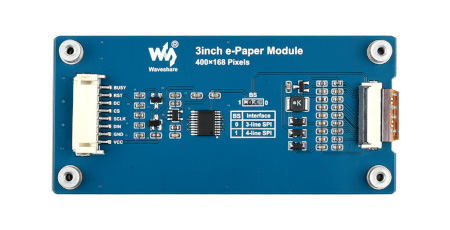

Vedení štítu.
Popis pinu
Na zadní straně displeje je konektor s vývody, takže není potřeba konektory pájet. Stačí připojit displej pomocí kabelu, který je součástí sady, v souladu s následujícími vztahy:
- VCC - napájecí napětí 3,3V / 5V
- GND - systémové uzemnění
- Linka DIN - MOSI sběrnice SPI
- CLK - SCK linka sběrnice SPI
- CS - výběr čipu (aktivováno nízko)
- DC - kolík pro výběr dat / příkazů (vysoký stav pro data, nízký stav pro příkazy)
- RST - reset, aktivován nízkým stavem
- BUSY - výstupní pin obsazeného stavu, aktivovaný vysokým stavem
specifikace displeje e-papíru
- Napájecí napětí: 3,3 V nebo 5 V
- Rozhraní: SPI
- Barva displeje: červená, žlutá, černá a bílá
- Úhlopříčka: 3''
- Rozlišení: 400 x 168 pixelů
- Stupně šedi: 2
- Doba úplného obnovení: 12 sekund
- Obnovovací spotřeba energie: méně než 60 mW
- Spotřeba proudu v pohotovostním režimu: méně než 0,01 uA
- Pozorovací úhel: přes 170°
- Rozměry pixelů: 0,176 × 0,176 mm
- Rozměry modulu: 88,5 × 41 mm
- Rozměry displeje: 70,4 × 29,568 mm
Obsah sady
- Displej e-papíru - 3'' 400 x 168 px - 4 barvy - SPI
- 8pinový propojovací kabel, 20 cm dlouhý

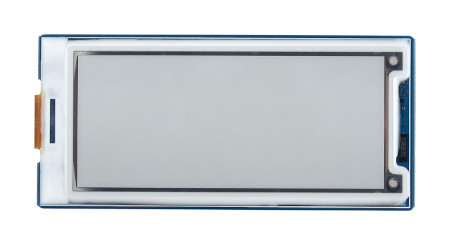

Součástí sady je i propojovací kabel s příslušným konektorem.
