Popis produktu: Waveshare E-paper E-Ink 7,5'' 800x480px - displej s HAT pro Raspberry Pi

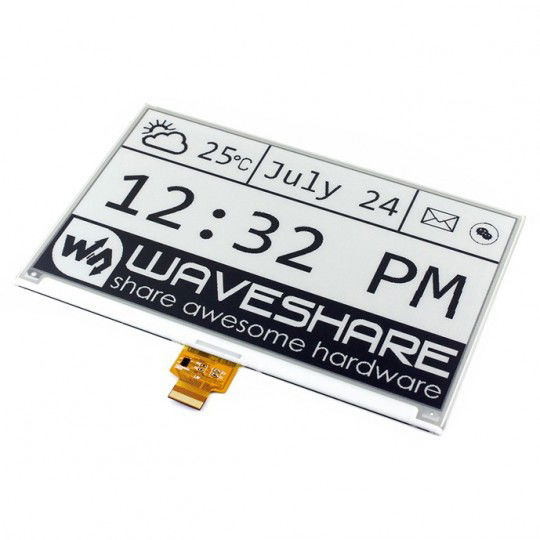

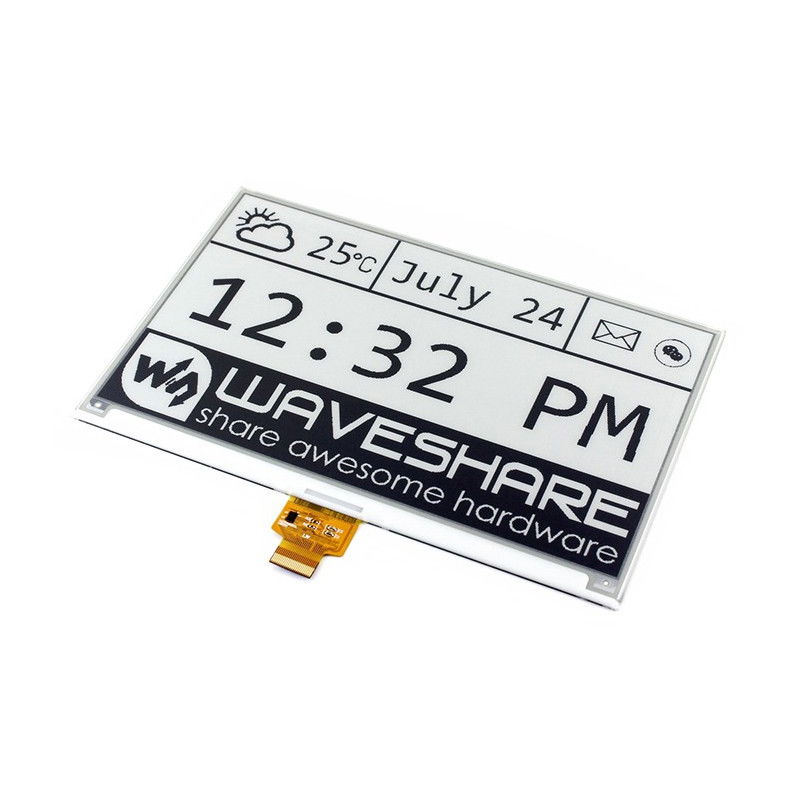

E-paper displej s úhlopříčkou 7,5" v technologii E-Ink s rozlišením 800 x 480 px . Pracuje s napětím 3,3 V a 5 V. Komunikuje přes rozhraní SPI. Tento typ displeje lze použít pro čtení e-knih a elektronických časopisů. Sada obsahuje HAT pro Raspberry Pi .
Produkt kompatibilní s Adruino a Raspberry
Výrobce poskytuje uživatelskou příručku pro Arduino a Raspberry Pi.

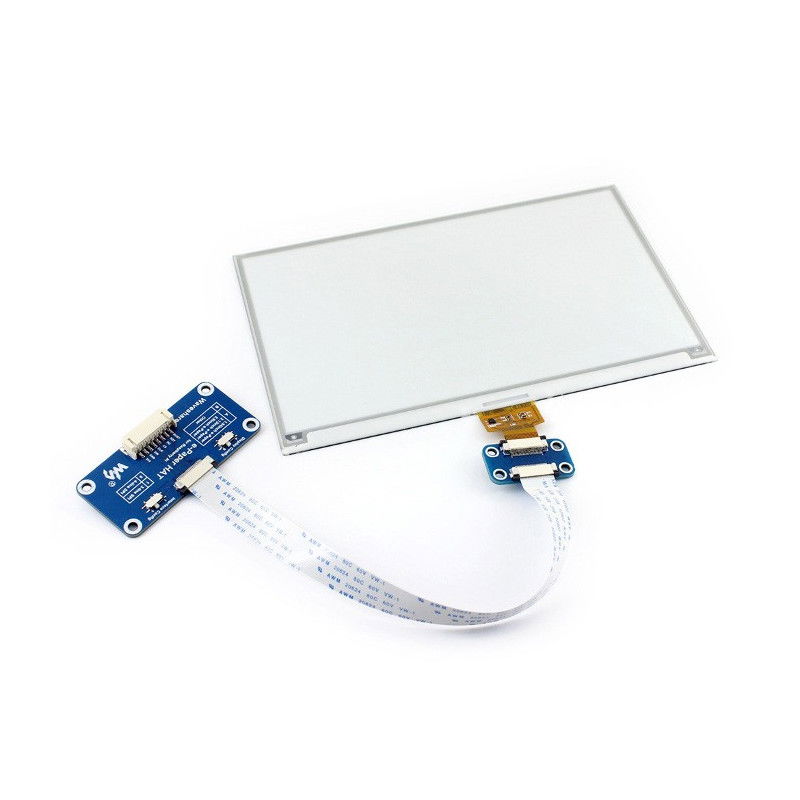

Součástí prodeje je displej s HAT overlayem, minipočítač Raspberry Pi je nutné dokoupit.
Součástí prodeje je displej s HAT overlayem, minipočítač Raspberry Pi je nutné dokoupit.
Zobrazovací kolíky
Hlavní modul má 8pinový konektor.
| Kolík | Popis |
|---|---|
| VCC | Napájecí napětí: 3,3V/5V |
| GND | Hmotnost systému. |
| RÁMUS | MOSI pin rozhraní SPI. |
| CLK | SCK pin rozhraní SPI. |
| CS | Výběr čipu aktivován nízko. |
| DC | Vyberte data / příkazy. Vysoký stav - data Nízká úroveň - příkazy |
| RST | Externí reset aktivován nízko. |
| AUTOBUSY | Výstup stavu obsazeno, aktivovaný nízko. |
| PWR | On/Off Power Management. |
Specifikace obrazovky Waveshare E-paper Screen
- Napájecí napětí: 3,3 V nebo 5 V
- Rozhraní: SPI 3- nebo 4-vodičové
- Velikost pixelu: 0,205 x 0,204 mm
- Rozlišení: 800 x 480 px
- Barva displeje: Černá a bílá
- Doba úplného obnovení: 4 sekundy
- Rychlá obnovovací doba: 1,5 s
- Částečná obnovovací doba: 0,4 sec
- Spotřeba energie při obnově: 26,4 mW (typická)
- Spotřeba energie při nečinnosti: Méně než 0,01 uA (obvykle žádná)
- Stupně šedi: 4
- Doba obnovení 4 úrovně šedé: 2,1 s
- Pozorovací úhel: 170°
- Vnější rozměry: 170,2 x 111,2
- Rozměry displeje: 163,2 x 97,92 mm
Součástí prodeje je displej s HAT overlayem, minipočítač Raspberry Pi je nutné dokoupit.
E-paper E-Ink 7,5'' 800 x 480 px - displej s HAT pro Raspberry Pi - Waveshare 13504
E-Ink displej od Waveshare je monochromatická obrazovka s HAT pro Raspberry Pi vyrobená technologií e-paper - elektronický papír. Jedná se o moderní řešení, které se používají mimo jiné ve čtečkách elektronických knih.
Displeje z elektronického papíru jsou energeticky úsporné, nenamáhají oči a nevyzařují světlo, díky čemuž jsou ideální pro mnoho elektronických projektů. Model od Waveshare nabízí rozlišení 800 x 480 px s úhlopříčkou 7,5“ a pozorovacím úhlem 170°.

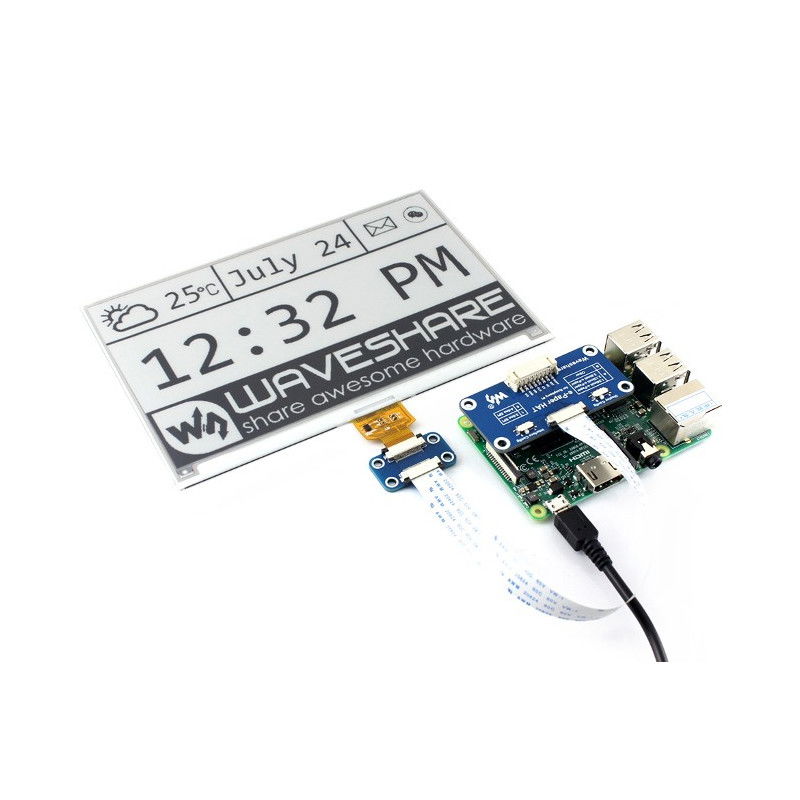

Moderní e-papírový displej s překrytím pro Raspberry Pi
Displej e-papíru vytvořený společností Waveshare je dodáván s HAT pro Raspberry Pi, což usnadňuje připojení k desce přes rozhraní GPIO (SPI). Obrazovku lze napájet 3,3 V nebo 5 V.
Naše nabídka zahrnuje i další displeje z e-papíru, včetně modelů kompatibilních s Raspberry Pi a různými mikrokontroléry. Nabízíme také široký výběr příslušenství k displejům e-paper, včetně propojovacích kabelů, adaptérů a mnoho dalšího.
