Popis produktu: Laserový senzor prachu/čistoty vzduchu PM2.5 a PM10 SDS018 - 5V UART/PWM

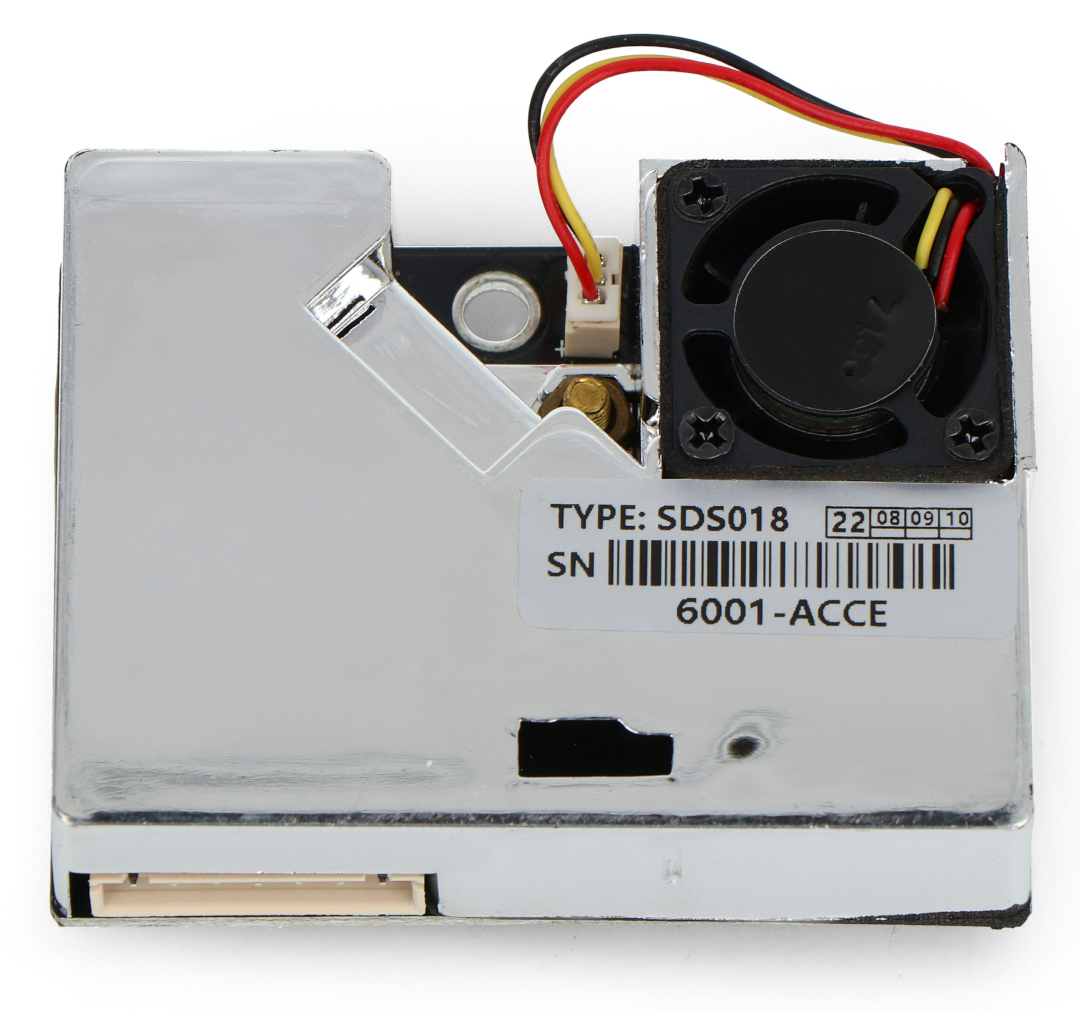

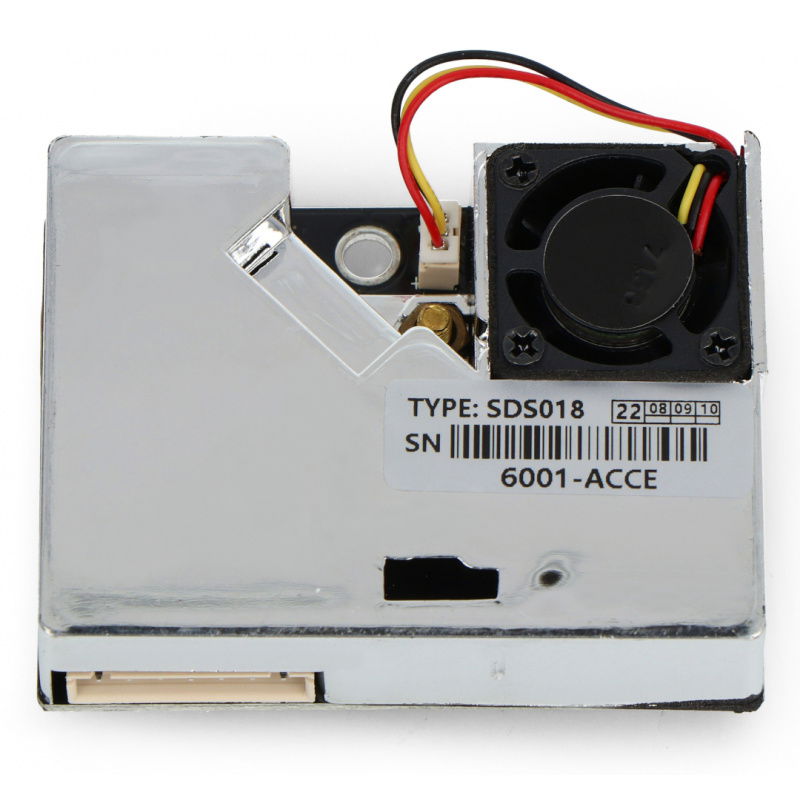

Laserový senzor prachu pro monitorování kvality ovzduší. Detekuje částice o průměru větším než 0,3 μm a měří PM2,5 a PM10. Je vybaven ventilátorem pro nasávání vzduchu. Systém pracuje s napětím 4,7 V až 5,3 V a komunikuje prostřednictvím signálů UART nebo PWM.
Zkontrolujte, jak připojit senzor k: |

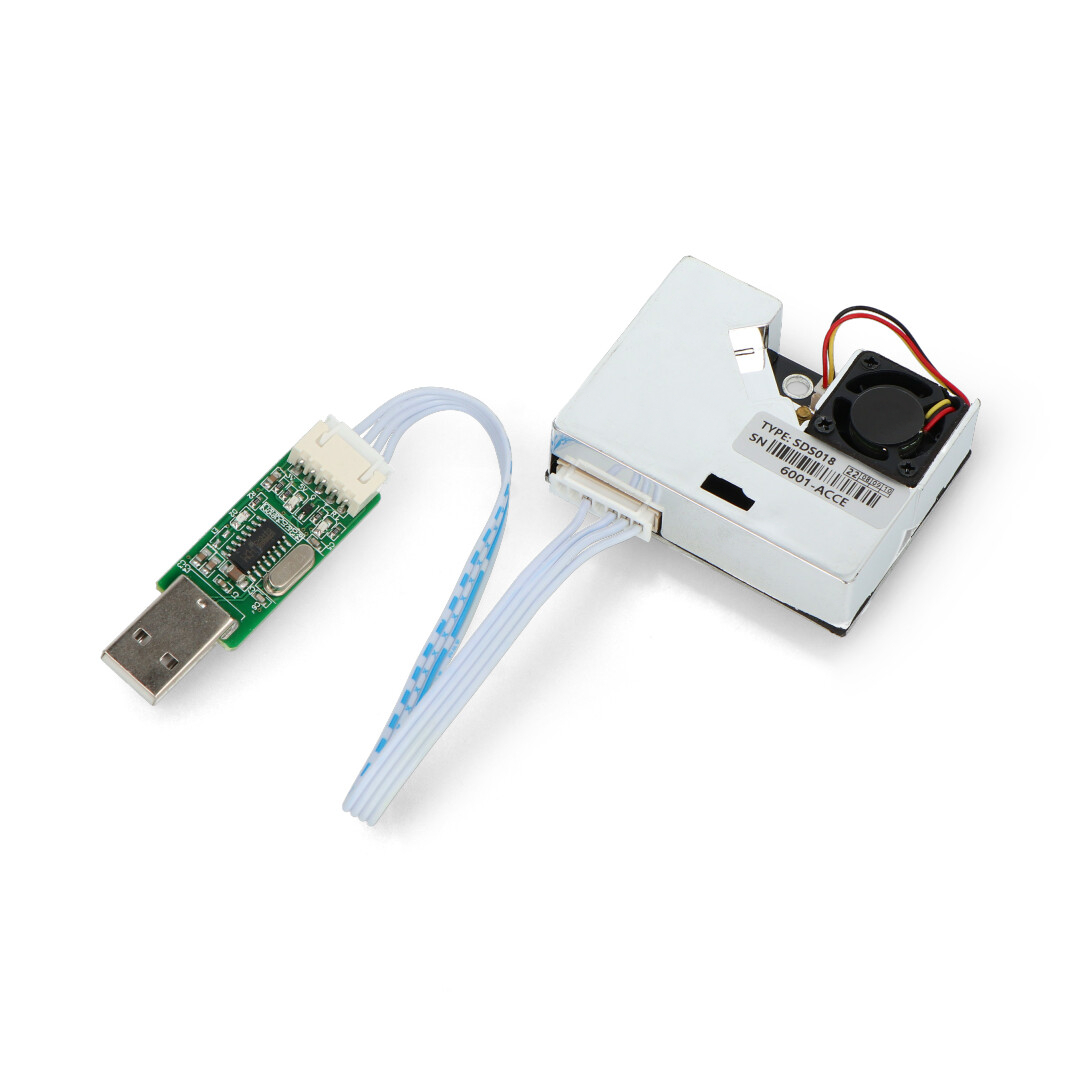

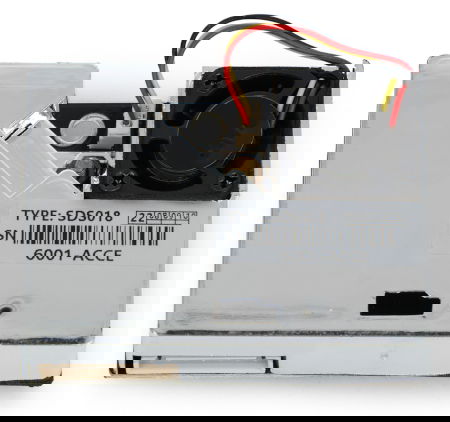

Laserový senzor prachu/čistoty vzduchu PM2.5 a PM10 SDS018 - 5V UART/PWM.
Připojení senzoru

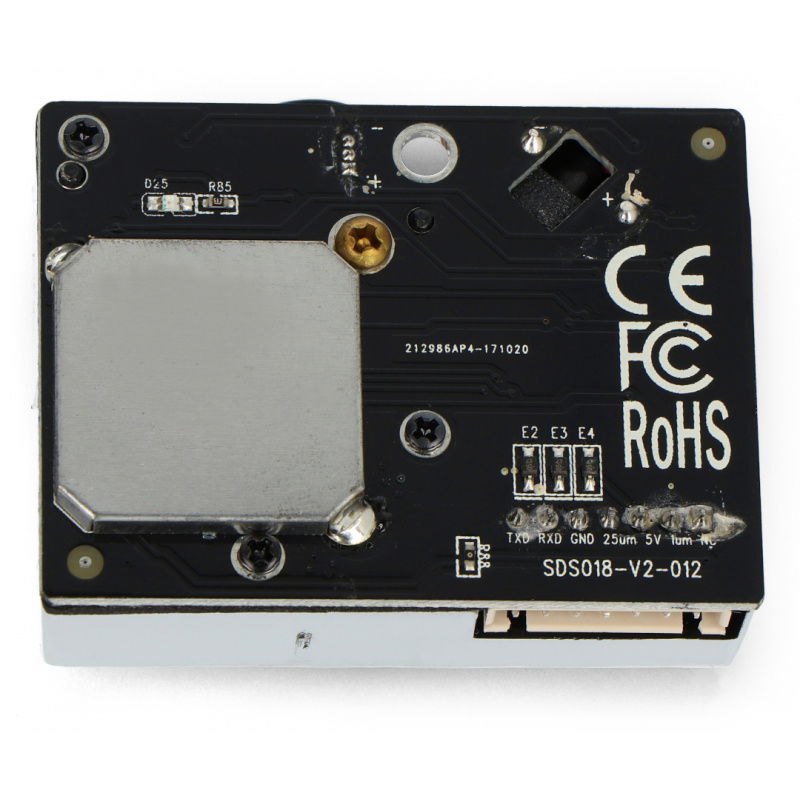

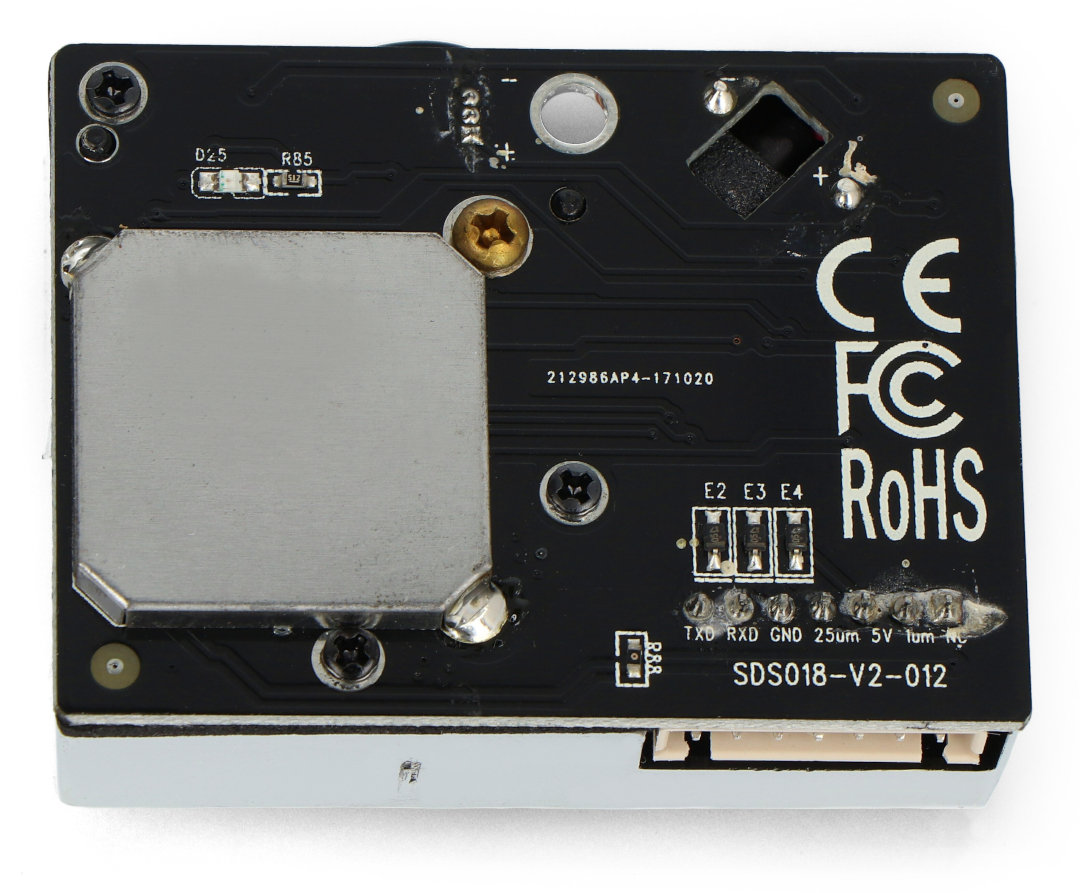

Senzor má sedm pinů, které jsou popsány v tabulce. Pro připojení senzoru k Arduinu nebo jiným 5V zařízením je nutný převodník napětí .
| Kolík | Popis |
|---|---|
| NRT | Nepřipojeno. |
| 1µm | PWM výstup. Podrobnosti viz dokumentace. |
| 5V | Napájecí napětí: 4,7 V až 5,3 V. |
| 2,5 µm | PWM výstup. Podrobnosti viz dokumentace. |
| Zem | Hmotnost systému. |
| RXD | Přijímač s rozhraním UART (3,3 V) |
| TXD | Vysílač s rozhraním UART (3,3 V) |

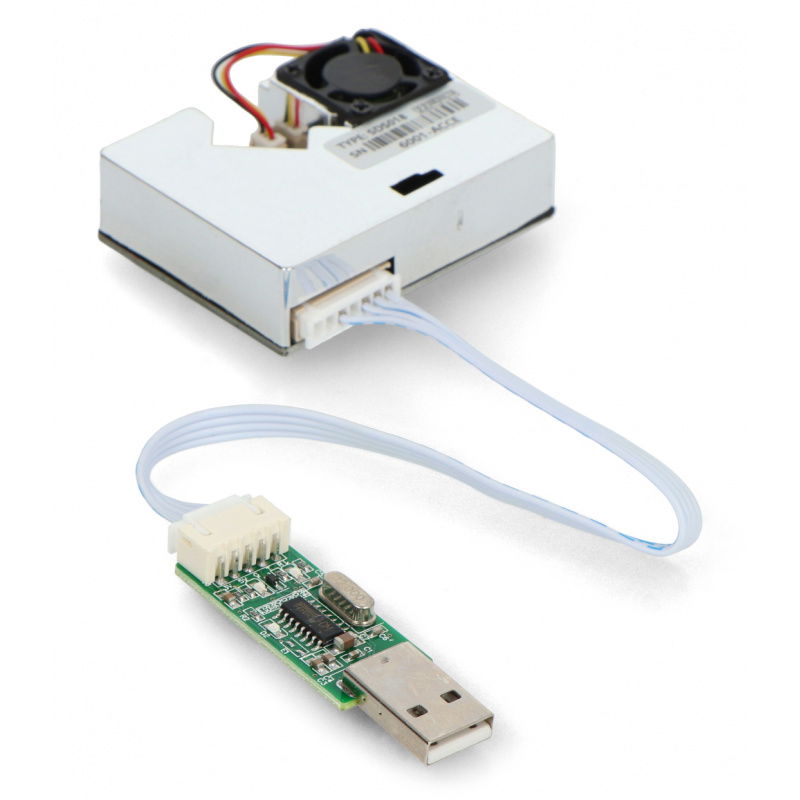

Laserový senzor prachu/čistoty vzduchu PM2.5 a PM10 SDS018 - 5V UART/PWM.
Specifikace senzoru kvality ovzduší
- Napájecí napětí: 4,7 V až 5,3 V
- Spotřeba proudu: cca 70 mA
- Citlivost: 0,3 μm
- Měřicí rozsah: 0 µg/m³ až 999,9 µg/m³
- Komunikace: UART/PWM signál
- 7pinový konektor: rozteč 2,54 mm
- Provozní teplota: -10 °C až 50 °C
- Atmosférický tlak: 86 kPa až 110 kPa
- Rozměry desky: 59 x 45 x 20 mm
Charakteristiky senzoru SDS018
Senzor SDS018, určený pro měření kvality ovzduší, pracuje na principu rozptylu laserového světla. Laserový paprsek se rozptyluje, když částice procházejí detekční oblastí. Rozptýlené světlo se převádí na elektrické signály, které jsou zesíleny a převedeny na PWM signál. Koncentrace a průměr částic ve vzduchu se určují na základě analýzy, protože tvar vlny PWM signálu odráží fyzikální rozměry částic PM2,5. Senzor SDS018 lze použít v aplikacích, jako jsou systémy čištění vzduchu a měřicí systémy pro posuzování kvality ovzduší.
Životnost senzoru kvality ovzduší SDS018
Životnost je jedním z nejdůležitějších technických parametrů senzoru kvality ovzduší SDS018. Díky použití vysoce kvalitní laserové diody může senzor pracovat bez poruchy po dobu nejméně 8 000 hodin. Pokud vaše aplikace vyžaduje přesné měření času, můžete senzor SDS018 použít ve výchozím režimu, který provádí měření každou sekundu. Pokud však vaše aplikace přesné měření času nevyžaduje, můžete povolit druhý režim, ve kterém senzor provádí měření jednou za 30 sekund. Tento režim výrazně prodlužuje životnost senzoru.
