Popis produktu: AX7202 - vývojová deska FPGA - AMD Artix 7 XC7A200T
ALINX AX7202 kombinuje systém AC7200 SoM s procesorem AMD Artix 7 XC7A200T-2FBG484I a základní deskou vybavenou komplexní sadou rozhraní. 1 GB paměti DDR3 s 32bitovým rozhraním podporuje velké datové toky a 16 MB QSPI Flash poskytuje úložiště konfigurace. Dva porty SFP+ s rychlostí až 6,6 Gb/s na linku a gigabitový Ethernet umožňují vytváření komunikačních a síťových zařízení. VGA výstup, port microSD , USB 2.0, UART a RS232 rozšiřují možnosti prototypování. Modulární design Panasonic se čtyřmi konektory mezi deskami usnadňuje vývoj vlastních zařízení založených na FPGA , zatímco tlačítka, LED diody a rozšiřující konektory podporují testování a diagnostiku návrhu.

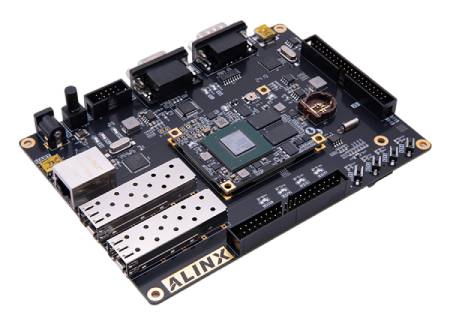

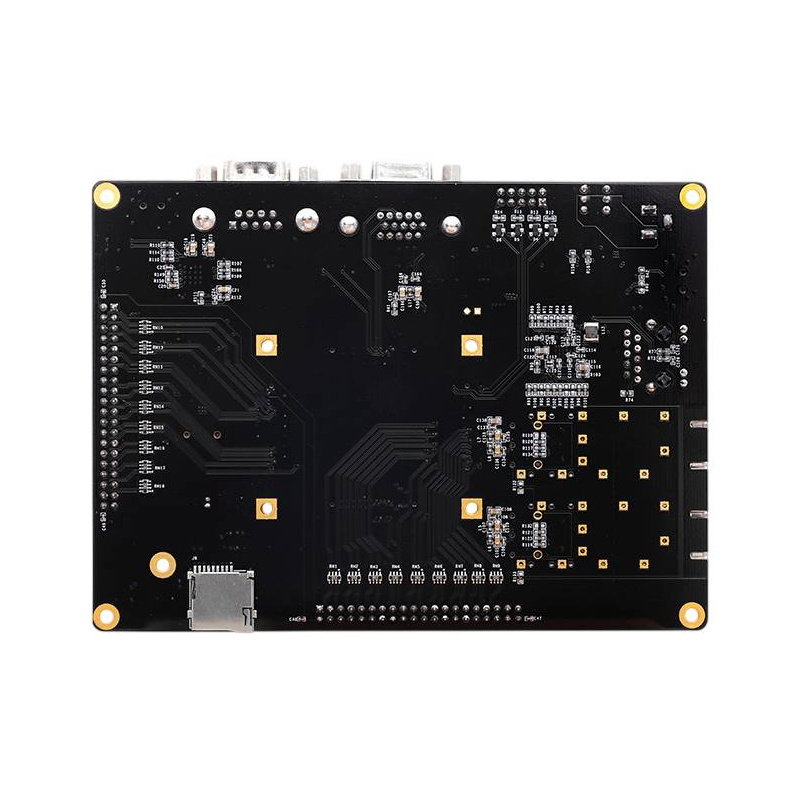

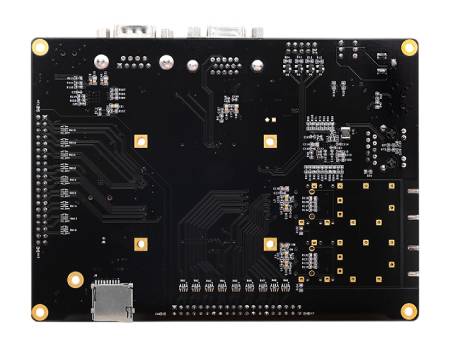

AX7202 - Vývojová deska FPGA - AMD Artix 7 XC7A200T.

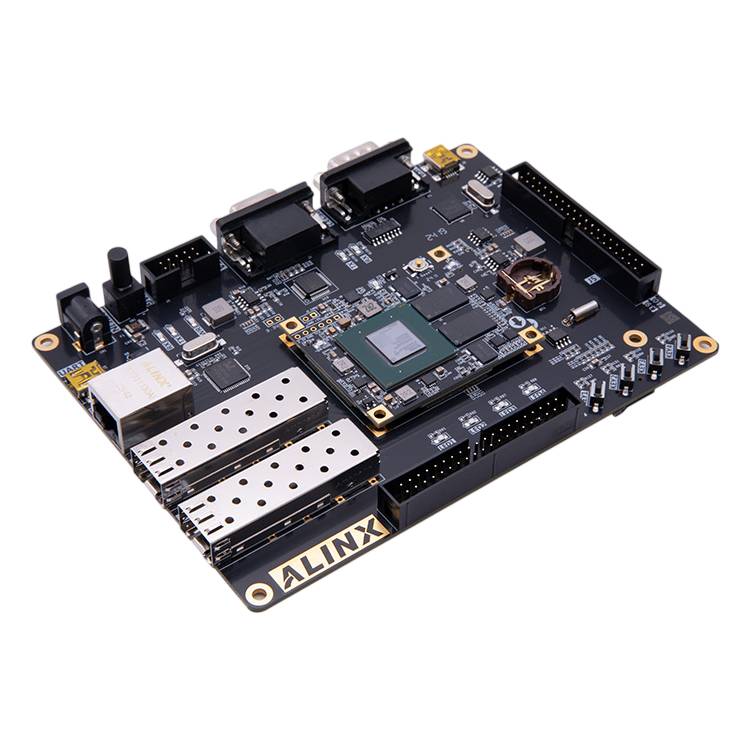

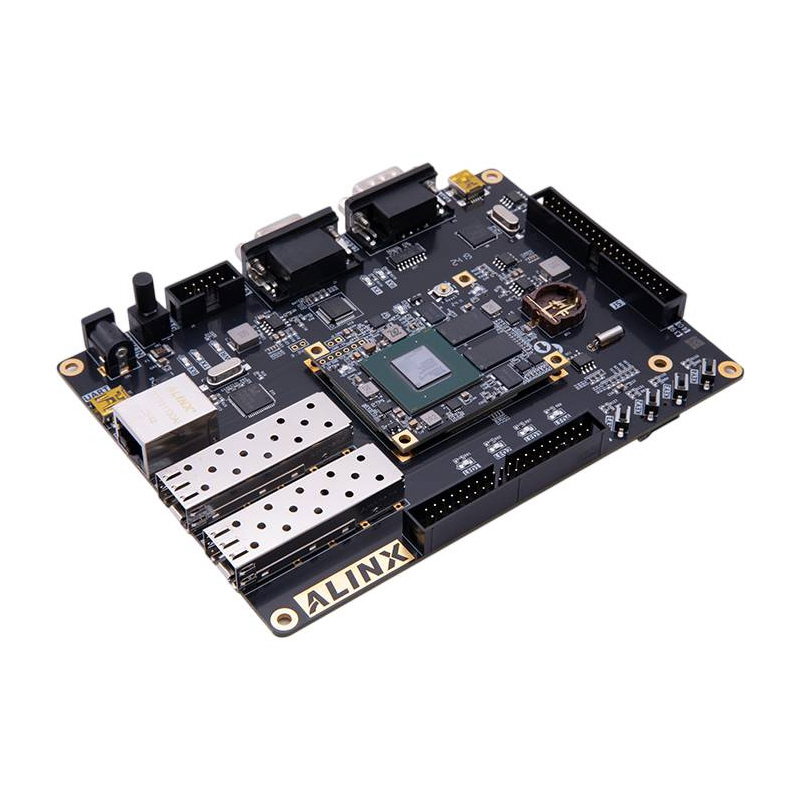

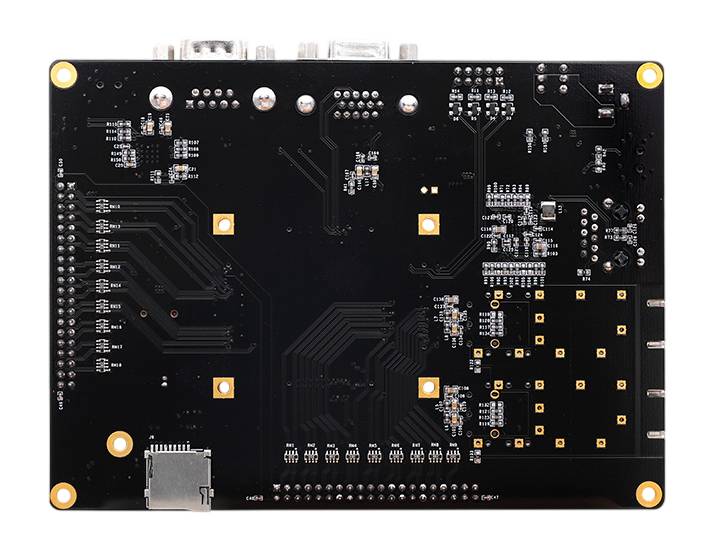

Vývojová deska AX7202 FPGA vybavená procesorem AMD Artix řady 7.
Hlavní vlastnosti desky AX7202
- FPGA AMD Artix 7 XC7A200T : Poskytuje velké množství logických zdrojů, bloků DSP a interní paměti pro implementaci složitých digitálních návrhů.
- Modulární design : AC7200 SoM je připojen k základní desce pomocí čtyř konektorů Panasonic
- Paměť DDR3 : kapacita 1 GB a 32bitová sběrnice umožňují ukládání obrázků, síťových paketů a velkých datových sad do mezipaměti
- Paměť QSPI Flash : kapacita 16 MB pro uložení konfigurace FPGA
- Dvě rozhraní SFP+ : každý port podporuje přenosové rychlosti až 6,6 Gb/s
- Gigabitový Ethernet : umožňuje návrh síťových zařízení, systémů pro přenos dat a hardwarových komunikačních akcelerátorů
- VGA výstup : umožňuje implementovat generátory obrazu, grafická rozhraní a projekty pro zpracování videa
- Dva rozšiřující konektory : každý 40pinový konektor s roztečí 2,54 mm poskytuje 34 I/O linek
- Komunikační rozhraní : USB 2.0, USB-UART a RS232 usnadňují konfiguraci, diagnostiku a výměnu dat
- Ovládání uživatelem : Čtyři tlačítka a čtyři programovatelné LED diody podporují testování projektů

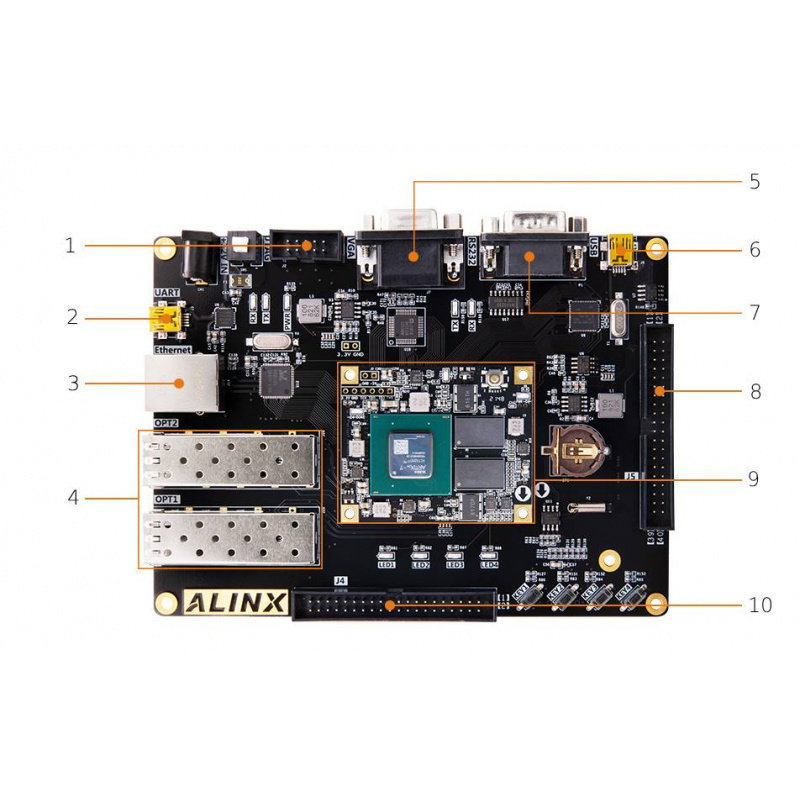

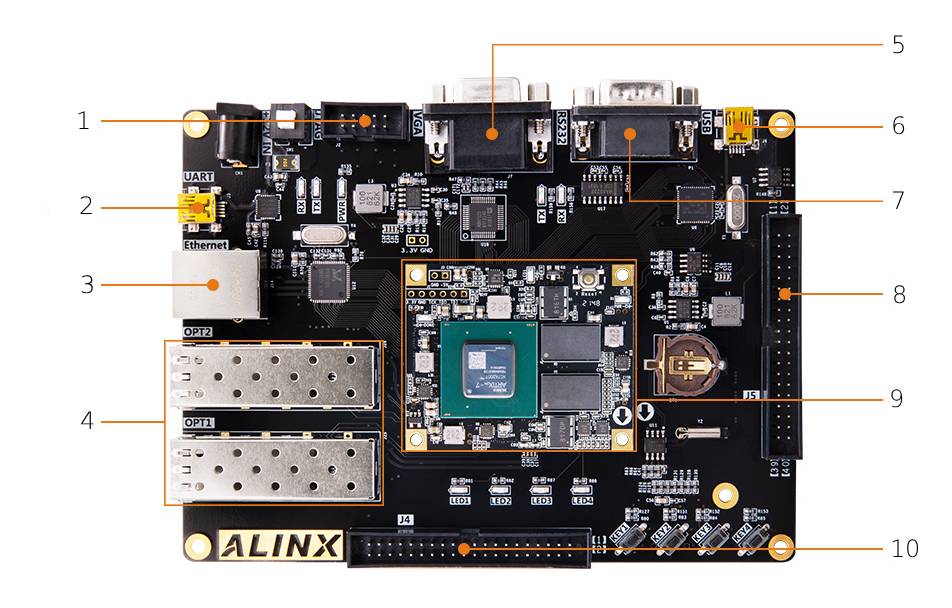

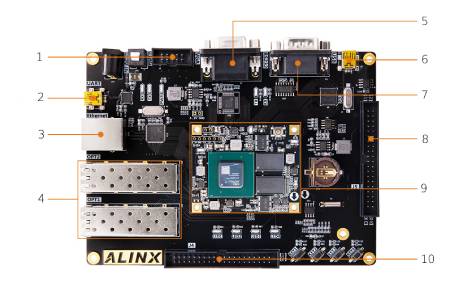

Konektory a součástky na vývojové desce AX7202
Základní deska AX7202 poskytuje přímý přístup ke klíčovým komunikačním rozhraním, ovládacím prvkům a rozšiřujícím konektorům . Rozložení součástek zjednodušuje připojení externích zařízení a provádění měření během spouštění projektu. Níže uvedený seznam odpovídá hlavním součástem označeným na obrázku.
- JTAG konektor
- UART konektor
- Gigabitový ethernetový konektor
- 2x SFP+ konektor
- Výstup obrazu VGA
- Port USB 2.0
- Rozhraní RS232
- 40pinový rozšiřující konektor
- Modul AC7200 SoM
- 40pinový rozšiřující konektor
Deska také obsahuje slot pro kartu microSD, 512bajtovou EEPROM 24LC04 a hodiny reálného času DS1302 . Tyto komponenty umožňují ukládání malých konfiguračních dat, podporu pro další paměťová média a časově závislé funkce. To umožňuje, aby AX7202 sloužil jako samostatný základ pro složitější digitální zařízení.

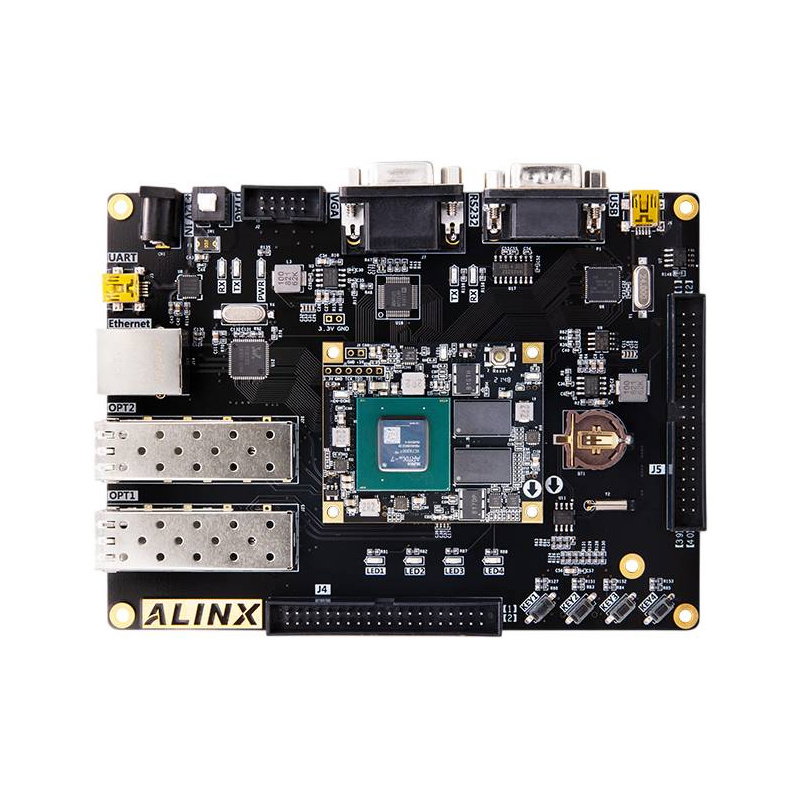

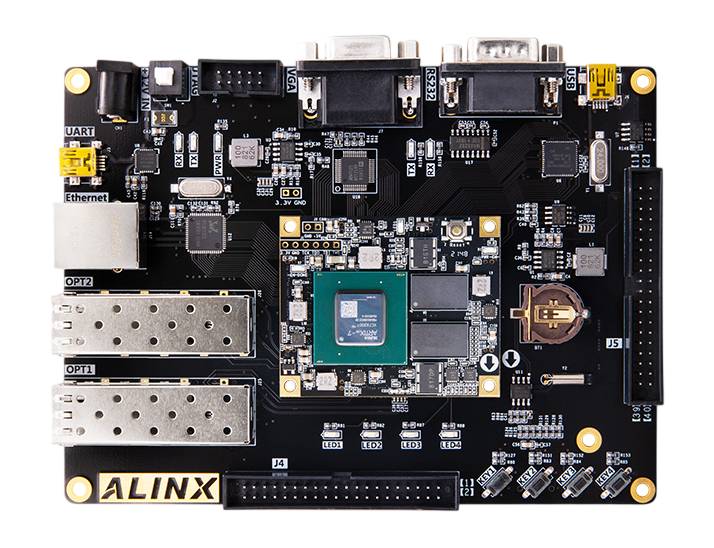

Uspořádání součástek na desce.
Vývojová deska AX7202 se skládá z mřížky AC7200 a základní desky.
Čip AMD Artix 7 XC7A200T
Srdcem modulu AC7200 je FPGA AMD Artix 7 XC7A200T , vyrobené 28nm technologií a optimalizované pro vysoký výkon s omezenou spotřebou energie. Nabízí 215 360 logických buněk, 740 bloků DSP a přibližně 13,14 MB blokové paměti RAM , což umožňuje implementaci pokročilých projektů v oblasti zpracování obrazu, digitálních signálů a velkých datových toků. Systémové zdroje umožňují implementaci paralelních hardwarových algoritmů, komunikačních řadičů, procesorů MicroBlaze a specializovaných výpočetních akcelerátorů. Čtyři GTP transceivery, pracující se dvěma SFP+ konektory, poskytují přenosové rychlosti až 6,6 Gb/s na linku . Tato konfigurace činí AX7202 vhodným pro prototypování vysokorychlostních komunikačních, síťových a průmyslových systémů.
| Technické specifikace AX7202 | |
|---|---|
| Modul SoM | AC7200 |
| Rodina FPGA | AMD Artix 7 |
| FPGA čip | XC7A200T-2FBG484I |
| Technologie výroby systémů | 28 nm |
| Počet logických buněk | 215360 |
| Počet bloků DSP | 740 |
| Bloková paměť RAM FPGA | přibližně 13,14 Mb |
| Počet transceiverů GTP | 4 |
| Pracovní paměť | 1 GB paměti DDR3 SDRAM |
| Šířka sběrnice DDR3 | 32 bitů |
| Energeticky nezávislá paměť | 16MB QSPI Flash |
| Ethernet | 1× gigabitový ethernetový port |
| Rozhraní pro optická vlákna | 2× SFP+ |
| Maximální rychlost jedné linky SFP+ | 6,6 Gb/s |
| Výstup obrazu | 1× VGA |
| USB | 1× USB 2.0 |
| Sériové rozhraní | 1 x USB-UART |
| Průmyslové rozhraní | 1× RS232 |
| Slot pro paměťovou kartu | 1× microSD |
| Paměť EEPROM | 24LC04, 512 B |
| Hodiny reálného času | DS1302 |
| Rozšiřující konektory | 2 x 40pinový |
| Rastr rozšiřujícího konektoru | 2,54 mm |
| Počet I/O linek na rozšiřující konektor | 34 |
| Uživatelská tlačítka | 4 |
| Programovatelné LED diody | 4 |
| Signální diody | PWR, RXD a TXD |
| Napájecí napětí | 12V |
| Rozměry | 150 x 110 mm |
