Popis produktu: AX7020 - vývojová deska - AMD Zynq 7000 SoC XC7Z020
ALINX AX7020 je výkonná vývojová platforma poháněná systémem AMD Zynq 7000 SoC XC7Z020-2CLG400I . Kombinuje programovatelnou logiku FPGA s dvoujádrovým procesorem ARM Cortex-A9 , což umožňuje simultánní spouštění řídicího softwaru a vysokorychlostních hardwarových operací. Toto řešení umožňuje vytvářet vysoce výkonné vestavěné systémy, které vyžadují paralelní zpracování, nízkou latenci a podporu více rozhraní. Deska je vybavena 1 GB paměti DDR3 SDRAM, QSPI Flash, gigabitovým Ethernetem, HDMI, USB, microSD , UART a JTAG rozhraními . Dva 40pinové rozšiřující konektory umožňují připojení kamer, TFT displejů, vysokorychlostních převodníků a dalších periferních modulů. AX7020 lze použít v průmyslové automatizaci, komunikačních systémech, zpracování obrazu, měřicích zařízeních a prototypování zdravotnických prostředků.

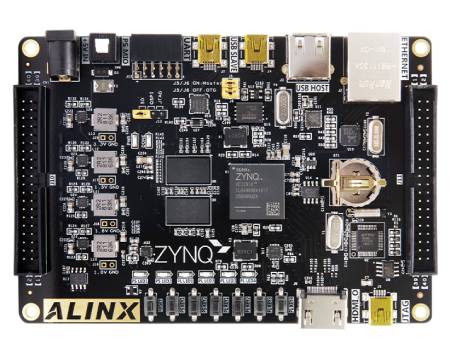

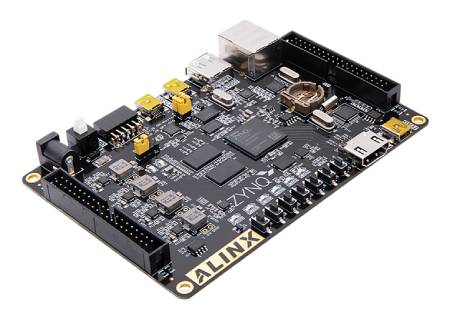

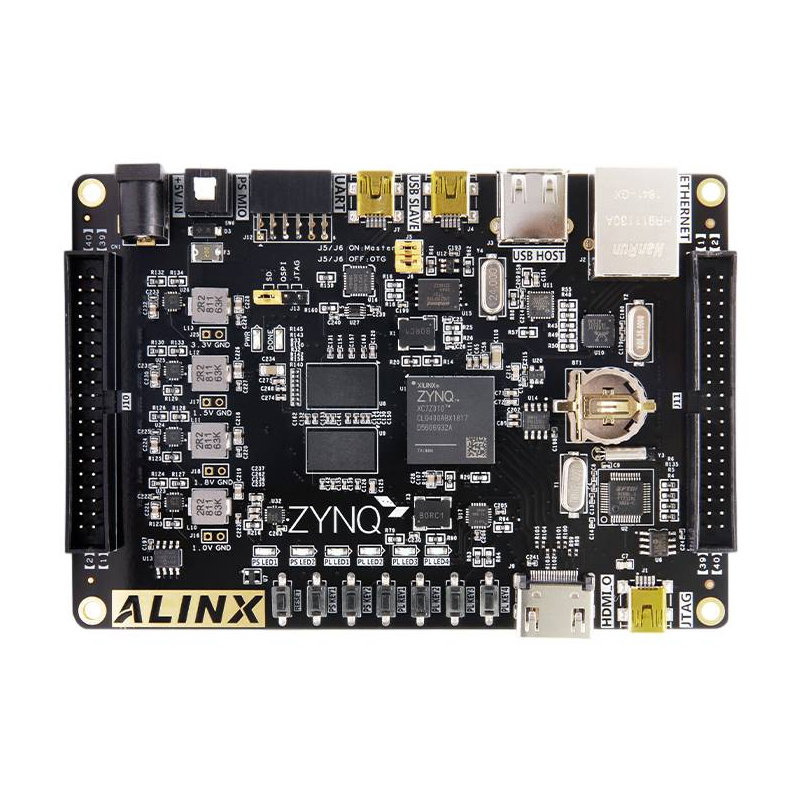

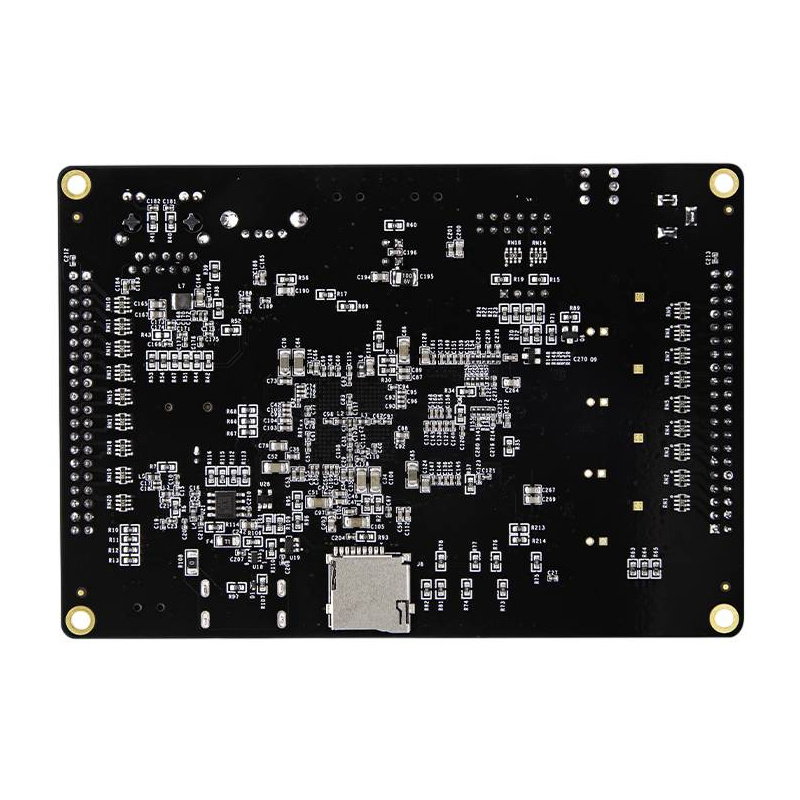

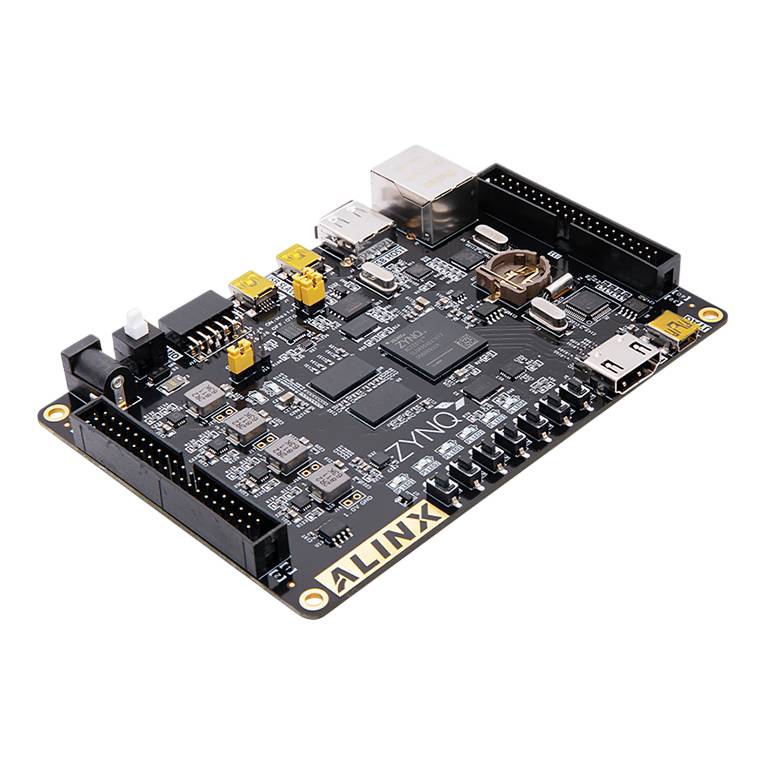

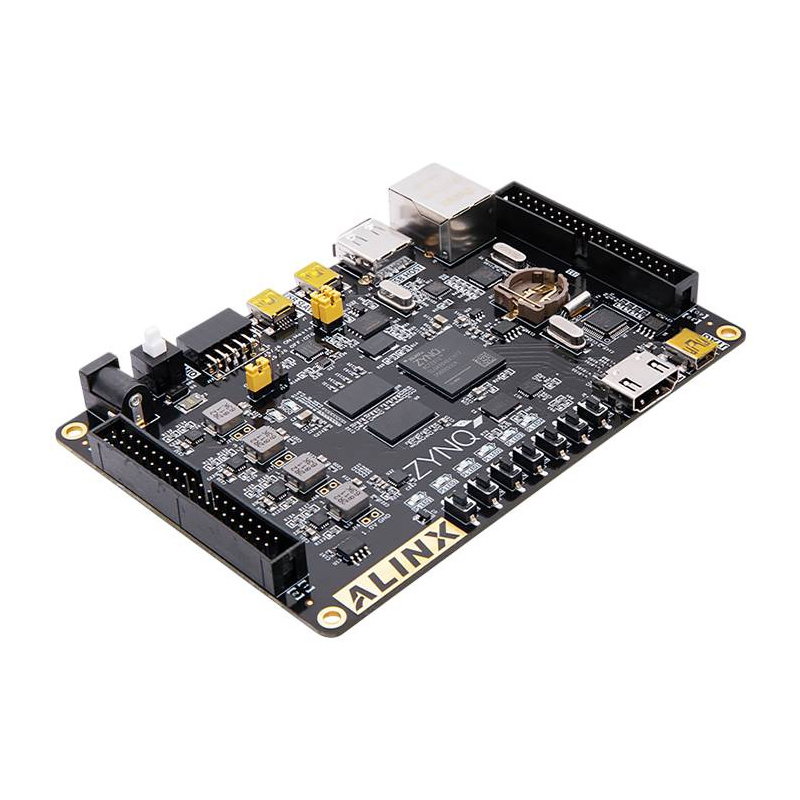

AX7020 - vývojová deska - AMD Zynq 7000 SoC XC7Z020.
ALINX AX7020 lze použít jako platformu pro prototypování, vzdělávací platformu nebo jako základ pro pokročilé cílové zařízení.
Hlavní vlastnosti desky AX7020
- AMD Zynq 7000 SoC XC7Z020 : kombinace dvoujádrového procesoru ARM Cortex-A9 a programovatelné logiky FPGA
- Taktovací frekvence procesoru až 767 MHz : umožňuje podporu pro rozsáhlé aplikace, operační systémy a komunikační rozhraní
- 1 GB DDR3 SDRAM : rychlá RAM připojená k procesoru PS přes 32bitovou sběrnici
- 32 MB QSPI Flash paměť : místo pro bootloader, konfiguraci systému a uživatelská data
- Gigabitový Ethernet : rychlá síťová komunikace v průmyslových a telekomunikačních projektech
- Rozhraní HDMI : možnost implementace digitálního obrazového vstupu nebo výstupu v závislosti na konfiguraci projektu
- USB Host a USB Slave : podpora periferních zařízení a komunikace s počítačem
- USB UART : pohodlná sériová komunikace, konfigurace systému a diagnostika
- Slot pro microSD kartu : pro spuštění operačního systému a ukládání souborů
- Rozhraní JTAG : programování a ladění procesoru a programovatelných součástek
- Dva 40pinové rozšiřující porty : každý s 34 IO linkami pro spolupráci s externími moduly
- Hodiny reálného času DS1302 : Podpora data a času v uživatelských aplikacích
- LED diody a uživatelská tlačítka : Otestujte funkčnost součástí PS a PL bez dalších komponent
- Jeden 5V zdroj napájení : jednoduše připojte platformu k vhodnému zdroji napájení

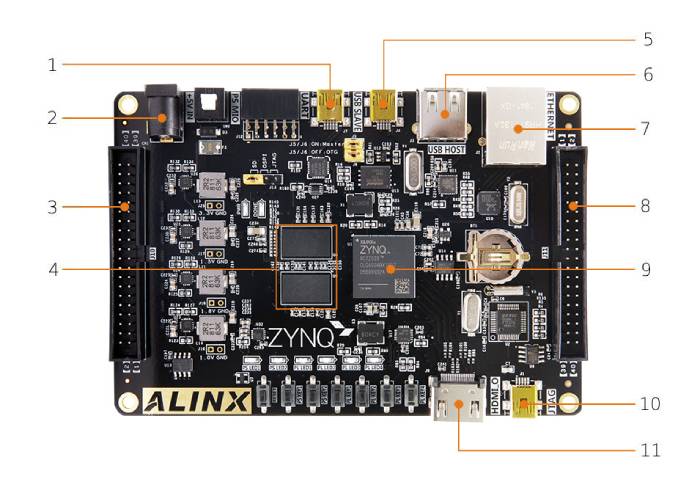

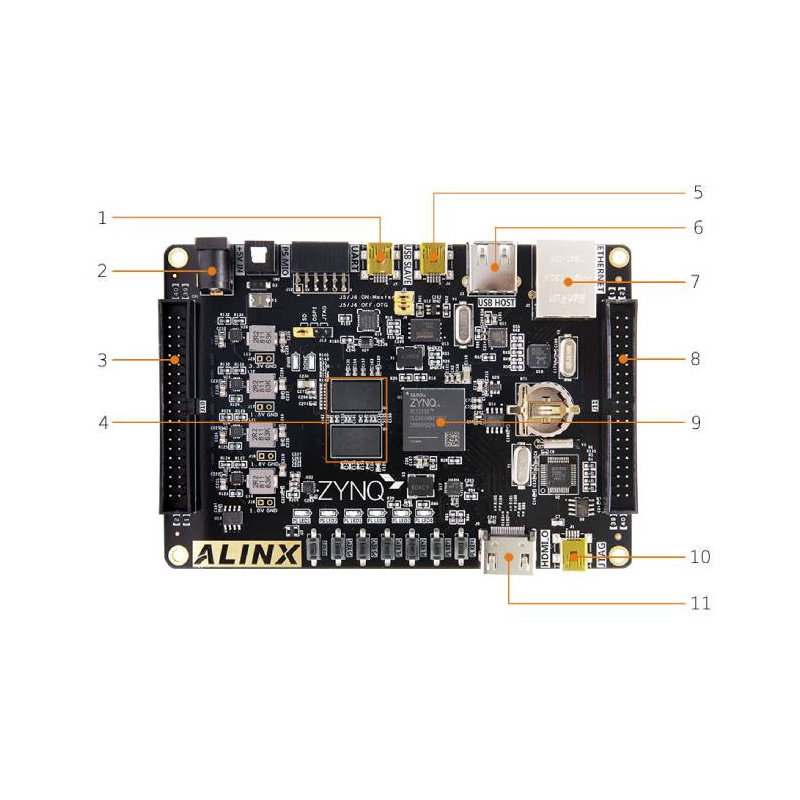

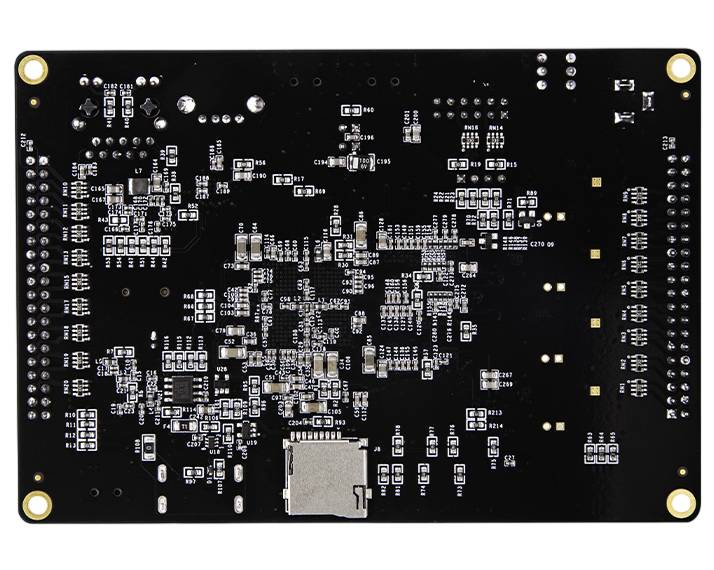

Součástky a konektory na vývojové desce AX7020
Klíčové komponenty desky jsou uspořádány pro snadný přístup během prototypování a testování návrhu . Můžete přímo přistupovat ke komunikačním rozhraním, paměti, rozšiřujícím konektorům a programovacím portům. Podle grafiky obsahuje deska následující komponenty:
- Rozhraní USB-UART
- Příkon
- 40pinový rozšiřující port
- 1 GB paměti DDR3
- USB slave
- USB hostitel
- Gigabitový Ethernet
- Čip XC7Z020
- 40pinový rozšiřující port
- JTAG
- HDMI výstup

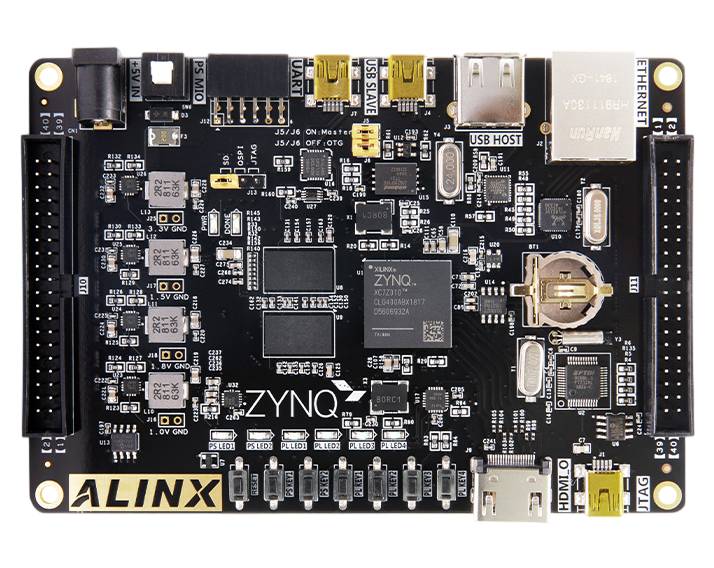

Uspořádání součástek na desce.
Kombinace procesoru ARM, programovatelné logiky FPGA a mnoha rozhraní umožňuje realizovat projekty vyžadující rychlé zpracování dat a simultánní podporu více zařízení.
AMD Zynq 7000 SoC XC7Z020 - procesor ARM a logika FPGA
Srdcem desky AX7020 je SoC AMD Zynq 7000 SoC XC7Z020 , který v jednom pouzdře integruje procesorový výpočetní systém (PS) a programovatelnou logiku (PL). Procesorová část obsahuje dvě jádra ARM Cortex-A9 a je zodpovědná za provádění softwaru, správu paměti a správu komunikačního rozhraní. To umožňuje použití platformy jako výkonného jednodeskového počítače určeného pro vestavěné systémy. Programovatelná logická část je založena na architektuře FPGA Artix-7, vyrobené s využitím 28nm technologie . Můžete si paralelně vytvářet vlastní digitální bloky, řadiče, rozhraní a hardwarové akcelerátory. Kombinace procesoru ARM a FPGA umožňuje přesunout časově nejnáročnější úkoly na hardwarovou logiku a ponechat softwarovou vrstvu, aby se starala o řízení, komunikaci a uživatelské rozhraní.
| Technické specifikace AX7020 | |
|---|---|
| Hlavní systém | SoC AMD Zynq 7000 XC7Z020 |
| Varianta rozvržení | XC7Z020-2CLG400I |
| Procesor | dvoujádrový ARM Cortex-A9 |
| Taktovací frekvence procesoru | až 767 MHz |
| Programovatelná logika | FPGA řady Artix-7, technologie 28 nm |
| BERAN | 1 GB DDR3 SDRAM, 32bitová sběrnice |
| Energeticky nezávislá paměť | 32MB QSPI Flash |
| Paměť EEPROM | 2 x 256 B 24LC04 |
| Síťové rozhraní | 1 x gigabitový ethernetový port |
| Rozhraní obrazu | 1 x HDMI konfigurovatelný jako vstup nebo výstup |
| Hostitelské rozhraní USB | 1 x USB Host typ A |
| Rozhraní USB Slave | 1 x USB slave |
| Sériové rozhraní | 1 x USB UART v PS části |
| Programovací rozhraní | 1× JTAG |
| Slot pro paměťovou kartu | 1× microSD |
| Rozšiřující porty PL | 2 x 40 pinů, rozteč 2,54 mm, 34 I/O linek na každou |
| Rozšiřující konektor PS | 1 x 12pinový PMOD |
| Hodiny reálného času | DS1302 |
| Uživatelské LED diody | 2 x PS LED a 4 x PL LED |
| Uživatelská tlačítka | 2 x PS KLÍČE a 4 x PL KLÍČE |
| Napájení | 5V |
| Rozměry | 130 x 90 mm |
