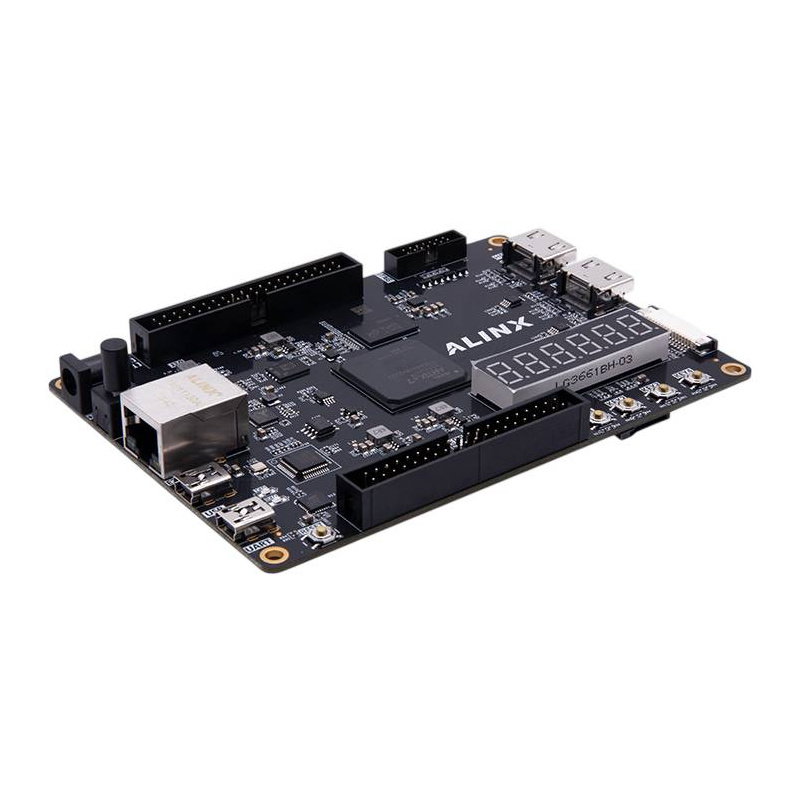

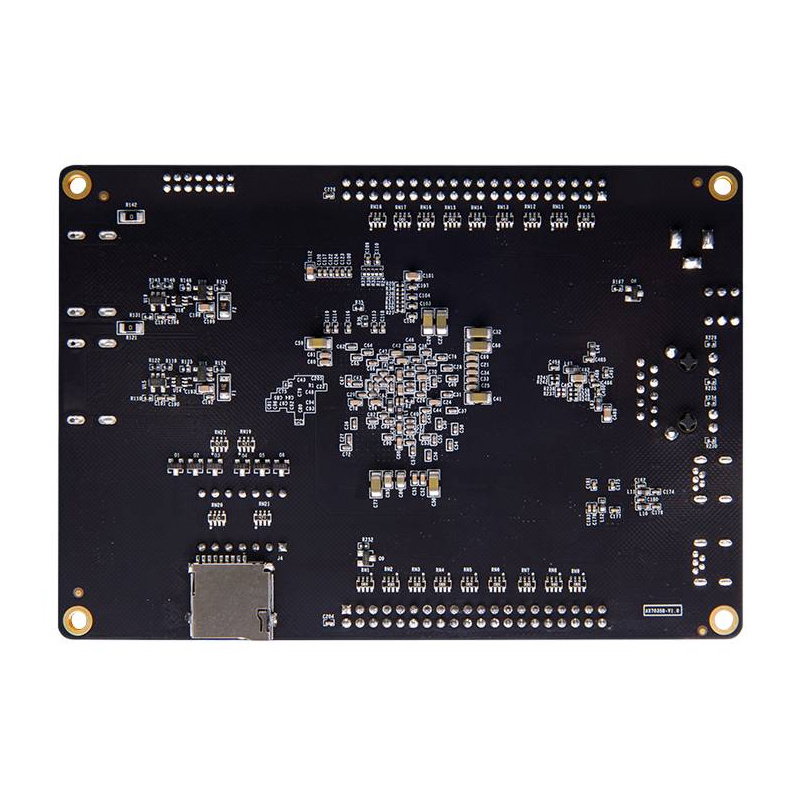

Popis produktu: AX7035B - vývojová deska FPGA - AMD Artix 7 XC7A35T
ALINX AX7035B je vývojová platforma poháněná procesorem AMD Artix 7 XC7A35T-2FGG484I . Deska umožňuje navrhovat vlastní digitální obvody, řadiče, komunikační rozhraní a hardwarové akcelerátory pracující paralelně. Díky paměti DDR3, HDMI , gigabitovému Ethernetu, USB 2.0 a četným rozšiřujícím konektorům ji lze použít jako základnu pro projekty zahrnující zpracování obrazu, přenos dat a ovládání. Platforma nabízí HDMI vstup s podporou až 720p při 60 Hz a HDMI výstup s podporou až 1080p při 60 Hz. Dva 40pinové porty s roztečí 2,54 mm umožňují připojení kamer , TFT displejů, vysokorychlostních senzorů a dalších modulů ALINX. Vestavěná tlačítka, LED diody, sedmisegmentový displej a teplotní senzor zjednodušují testování vašich návrhů bez nutnosti dalších komponent.

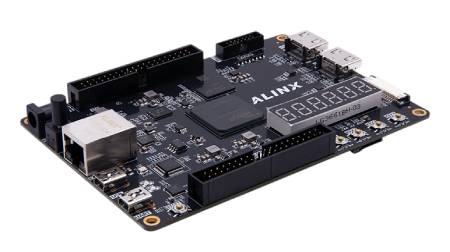

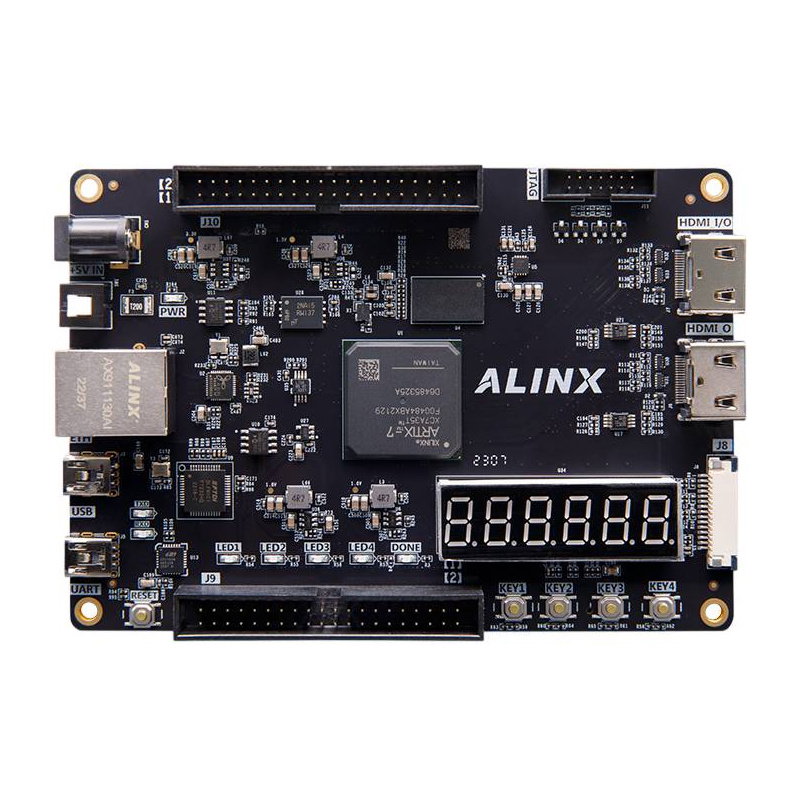

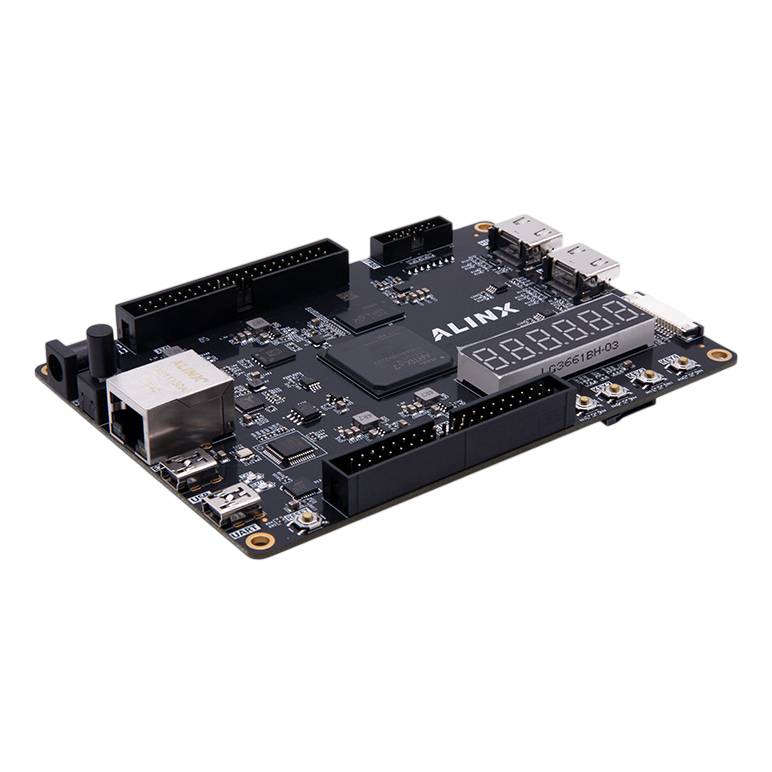

AX7035B - Vývojová deska FPGA - AMD Artix 7 XC7A35T.
Bohatá sada rozhraní činí desku vhodnou pro projekty vyžadující snímání, zpracování a odesílání velkého množství dat.
Hlavní vlastnosti desky ALINX AX7035B
- Čip AMD Artix 7 XC7A35T : energeticky úsporná FPGA logika vyrobená 28nm technologií
- 256 MB DDR3 SDRAM : rychlá datová vyrovnávací paměť pro zpracování obrazu a náročné algoritmy
- 16 MB QSPI Flash : ukládá konfiguraci FPGA a uživatelská data
- HDMI vstup a výstup : Podpora pro projekty snímání, analýzy a generování obrazu
- Gigabitový Ethernet : rychlá síťová komunikace rychlostí od 10 Mbps do 1000 Mbps
- Rozhraní USB 2.0 : komunikace s počítačem rychlostí až 480 Mb/s
- USB UART : pohodlný přenos diagnostických dat a sériová komunikace
- Slot pro microSD : podporuje karty v režimech SD a SPI
- Dva 40pinové rozšiřující porty : každý s 34 IO linkami pro spolupráci s externími moduly
- Konektor MIPI FPC : možnost připojení kompatibilního modulu kamery
- Šestimístný displej : zobrazení výsledků, stavů a číselných dat
- Teplotní senzor LM75 : měření teploty v okolí desky
- Rozhraní JTAG : konfigurace a ladění FPGA
- Napájení 5V : jeden vstup pro napájení celé platformy

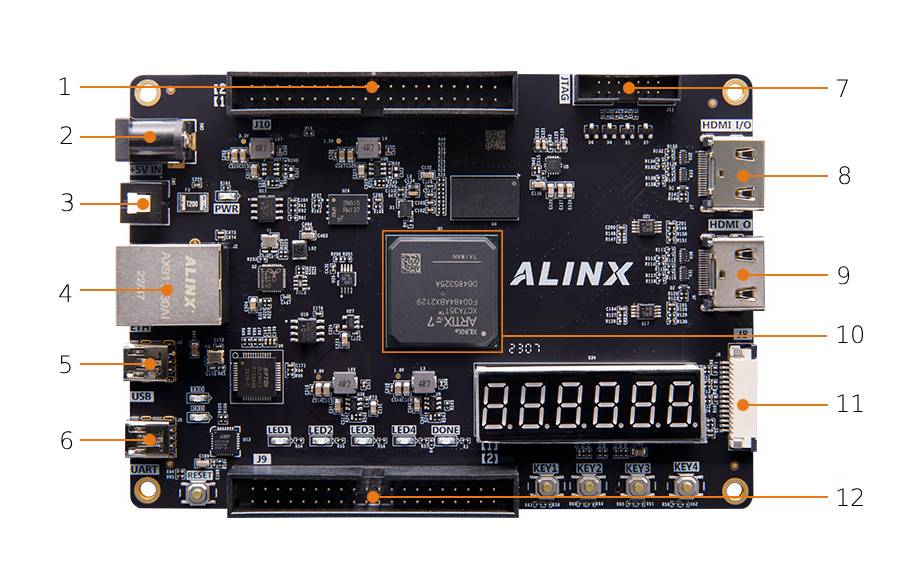

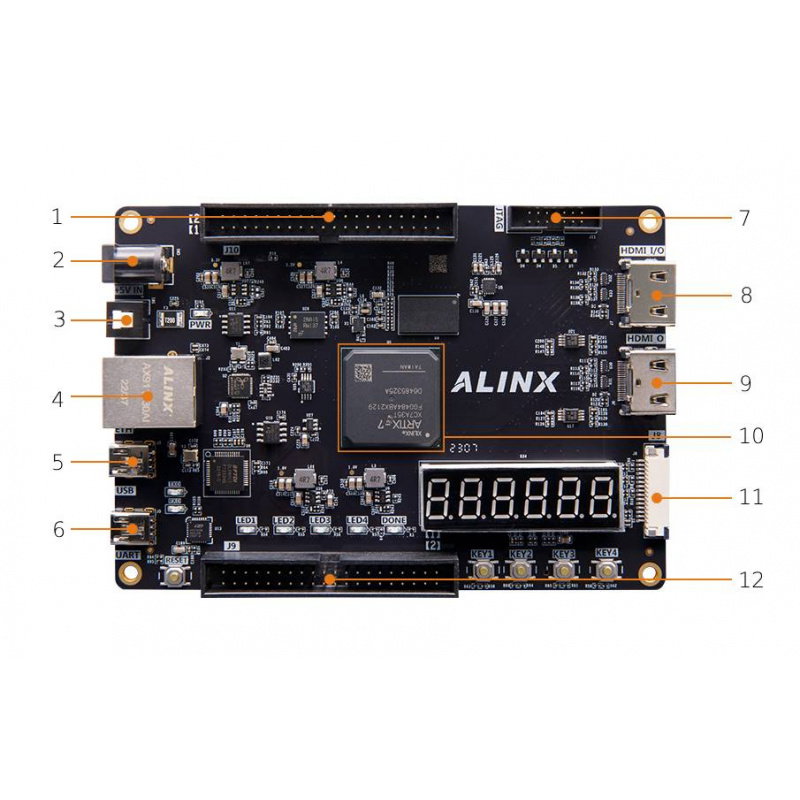

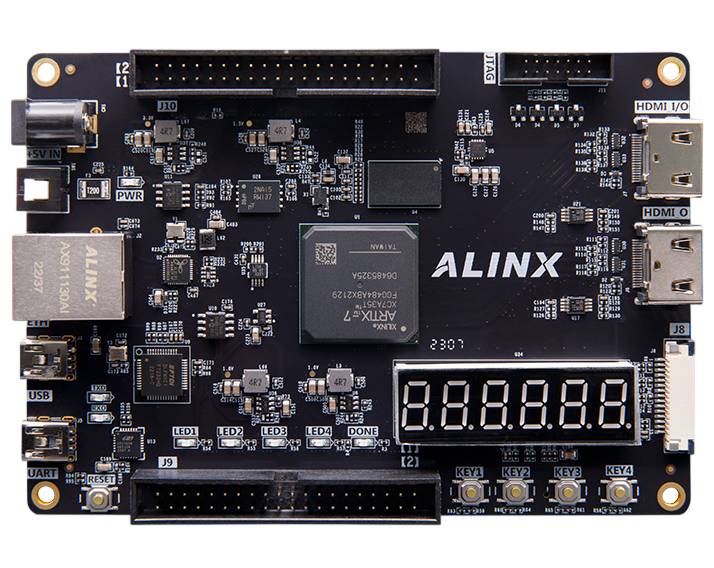

Součásti a konektory umístěné na desce AX7035B
Nejdůležitější rozhraní jsou uspořádána tak, aby usnadňovala připojení kabelů a rozšiřujících modulů. Jak je znázorněno na desce, jsou zde zahrnuty následující:
- 40pinový rozšiřující port
- Příkon
- Vypínač
- Gigabitový ethernetový konektor
- Rozhraní UART
- Rozhraní USB 2.0
- JTAG konektor
- HDMI vstup
- HDMI výstup
- Systém XC7A35T
- MIPI konektor
- 40pinový rozšiřující port

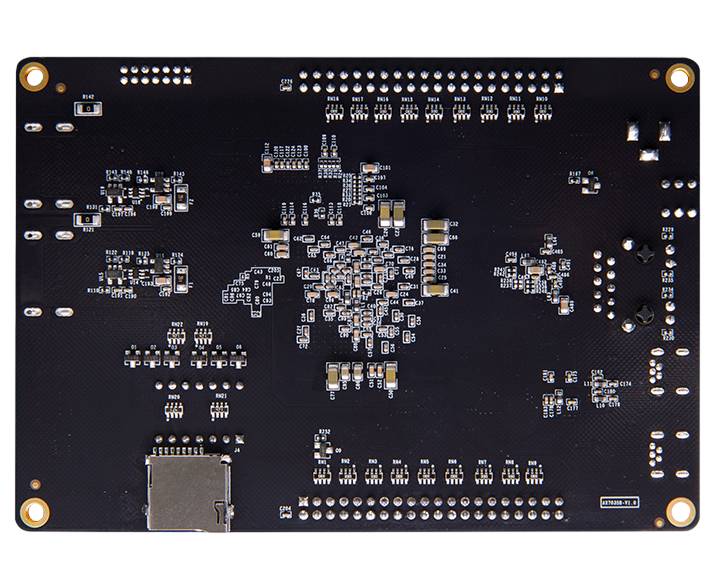

Uspořádání součástek na desce.
ALINX AX7035B lze použít jako vzdělávací platformu, platformu pro prototypování nebo jako součást výzkumného a vývojového pracoviště.
AMD Artix 7 XC7A35T - efektivní FPGA pro paralelní zpracování
Srdcem platformy je AMD Artix 7 XC7A35T-2FGG484I , programovatelná FPGA zabalená v 484pinovém pouzdře. Toto zařízení umožňuje vytvářet hardwarové logické bloky, které provádějí více operací současně, což je ideální pro úlohy vyžadující nízkou latenci a deterministickou dobu provádění. Lze jej mimo jiné použít k implementaci řadičů, digitálních filtrů, komunikačních rozhraní a kanálů pro zpracování obrazu . Architektura Artix 7 byla postavena s využitím 28nm technologie a poskytuje příznivý poměr výkonu, spotřeby energie a ceny. Na rozdíl od tradičního mikroprocesoru FPGA neprovádí pouze sekvenční programové instrukce; umožňuje vám navrhnout si vlastní hardwarovou strukturu. To umožňuje AX7035B zpracovávat vysokorychlostní datové toky, provádět paralelní zpracování a pracovat s více periferiemi současně.
| Technické specifikace AX7035B | |
|---|---|
| Hlavní systém | AMD Artix 7 XC7A35T |
| Varianta rozvržení | XC7A35T-2FGG484I |
| Pouzdro FPGA | FGG484 |
| Výrobní technologie | 28 nm |
| BERAN | 256MB DDR3 SDRAM |
| Šířka sběrnice paměti DDR3 | 16 bitů podle instrukce |
| Frekvence čtení a zápisu DDR3 | až 400 MHz |
| Teoretická šířka pásma paměti | až 12,8 Gb/s |
| Energeticky nezávislá paměť | 16MB QSPI Flash |
| Generátor hodin | 50 MHz |
| Síťové rozhraní | 1 x gigabitový ethernetový port RJ45 |
| Rychlost ethernetového rozhraní | 10 Mb/s, 100 Mb/s nebo 1000 Mb/s |
| Ethernetový PHY čip | JL2121 |
| Vstup obrázku | 1× HDMI |
| Maximální rozlišení vstupu HDMI | 720p při 60 Hz |
| Výstup obrazu | 1× HDMI |
| Maximální rozlišení HDMI výstupu | 1080p při 60 Hz |
| USB rozhraní | 1× USB 2.0 |
| Řadič USB 2.0 | FT232H |
| Maximální rychlost USB 2.0 | 480 Mb/s |
| Sériové rozhraní | 1 x USB UART |
| Řadič USB UART | CP2102GM |
| UART konektor | miniUSB |
| Slot pro paměťovou kartu | 1× microSD |
| Provozní režimy paměťové karty | SD a SPI |
| Paměť EEPROM | 1 x 512 B 24LC04 |
| Teplotní senzor | LM75 |
| Rozšiřující porty | 2 x 40 pinů |
| Rastr rozšiřujících portů | 2,54 mm |
| Počet IO linek na rozšiřující port | 34 |
| Konektor kamery | 1 x 15pinový FPC MIPI |
| Programovací rozhraní | 1× JTAG |
| Zobrazit | šestimístný sedmisegmentový displej |
| Tlačítka | 1 x resetovací a 4 x uživatelská tlačítka |
| Diody | 1 x PWR, 1 x DONE, 1 x RXD, 1 x TXD a 4 x uživatelská LED |
| Napájení | 5V |
| Rozměry | 130 x 90 mm |
