Popis produktu: AX7A035B - Vývojová deska FPGA - AMD Artix 7 XC7A35T
ALINX AX7A035B je pokročilá vývojová platforma určená pro návrh digitálních systémů s využitím programovatelné logiky FPGA . Jejím jádrem je systémový modul (SOM) AC7A035 s čipem AMD Artix 7 XC7A35T-2FGG484I , pamětí DDR3 a QSPI Flash, připojený k rozsáhlé základní desce. Platforma nabízí rozhraní PCIe, dva porty SFP+, gigabitový Ethernet, vstup a výstup HDMI, UART, microSD a dva 40pinové rozšiřující porty . To umožňuje projekty zahrnující vysokorychlostní přenos dat, optickou komunikaci, analýzu obrazu a průmyslové řízení. Modulární konstrukce také umožňuje nezávislé použití modulu AC7A035 ve specializovaném zařízení.

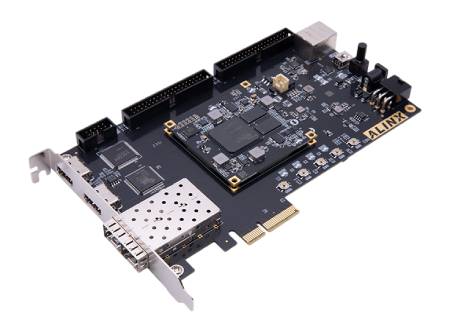

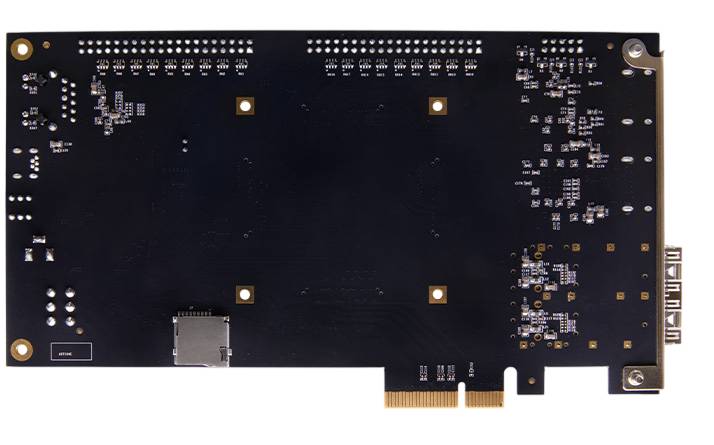

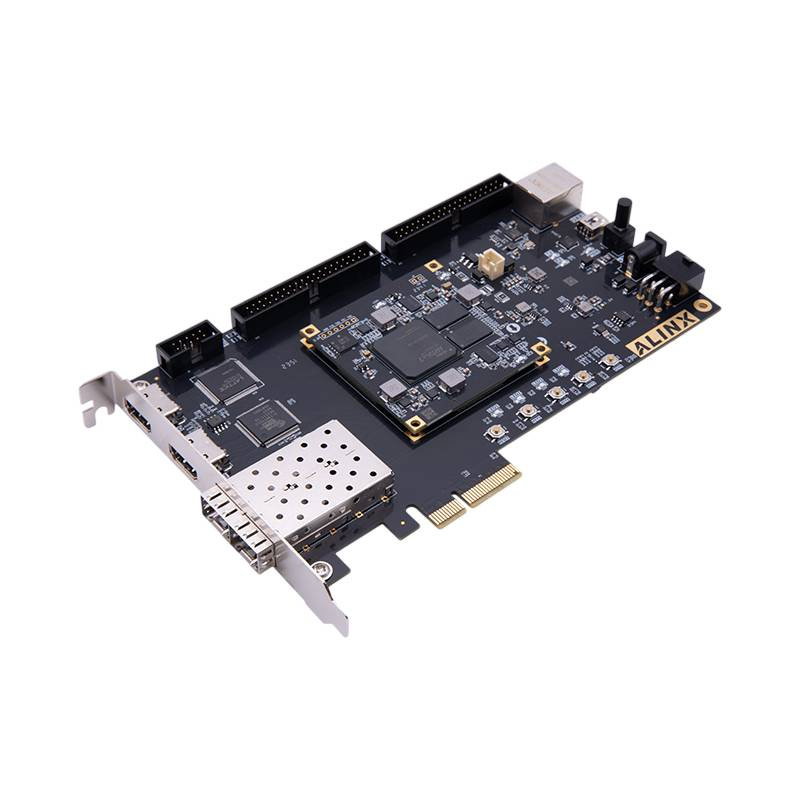

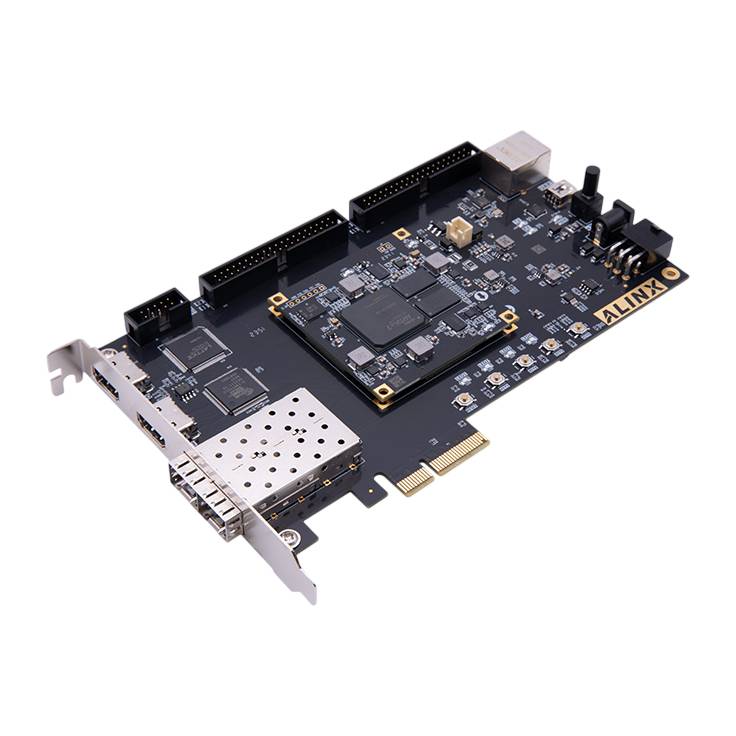

AX7A035B - Vývojová deska FPGA - AMD Artix 7 XC7A35T.
Kombinace FPGA, paměti DDR3 a rychlých komunikačních rozhraní umožňuje realizaci projektů vyžadujících paralelní zpracování a předvídatelné doby odezvy.
Hlavní vlastnosti desky ALINX AX7A035B
- Čip AMD Artix 7 XC7A35T : efektivní a energeticky úsporná FPGA logika vyrobená 28nm technologií
- Modulární konstrukce SoM : Modul AC7A035 je připojen k základní desce pomocí čtyř konektorů Panasonic.
- 1 GB DDR3 SDRAM : rychlá RAM s 32bitovou sběrnicí pro ukládání do mezipaměti a zpracování velkého množství dat
- 16 MB QSPI Flash : Ukládá konfiguraci FPGA a uživatelská data
- Rozhraní PCIe Gen2 : rychlá výměna dat s počítačem nebo hostitelským systémem
- Dva porty SFP+ : optická komunikace s rychlostí až 6,6 Gb/s na linku
- Gigabitový Ethernet : kabelová síťová komunikace rychlostí až 1000 Mbps
- HDMI vstup a výstup : digitální snímání, zpracování a generování obrazu
- USB UART : Sériová komunikace, diagnostické zprávy a testování projektů

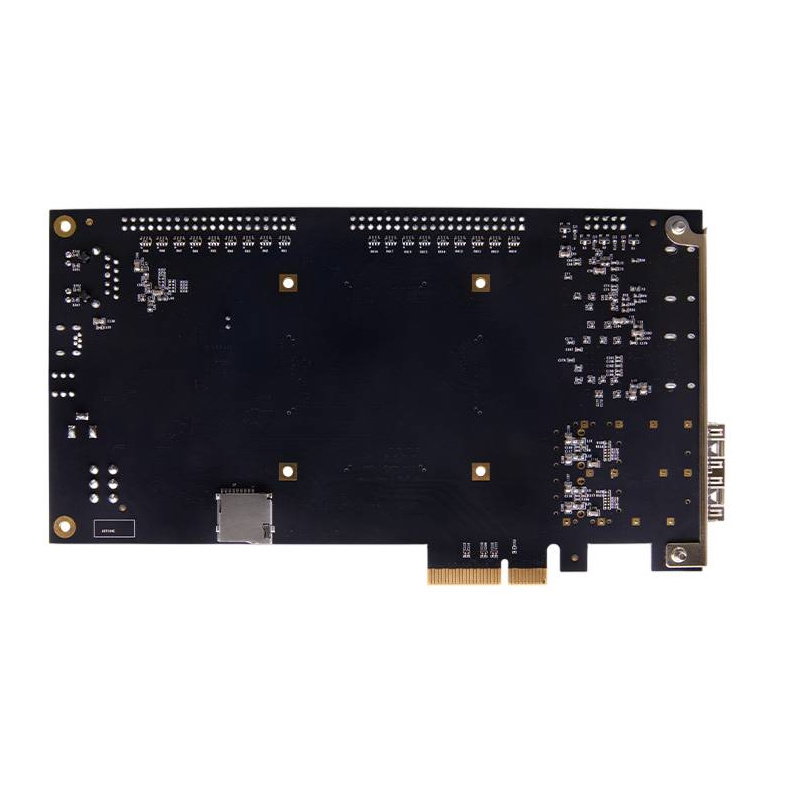

- Slot pro microSD : podpora vyměnitelných paměťových médií
- Dva 40pinové rozšiřující porty : každý s 34 IO linkami pro připojení kamer, TFT obrazovek, senzorů a dalších modulů
- Teplotní senzor LM75 : digitální měření teploty přes sběrnici I2C
- Paměť EEPROM 24LC04 : dodatečná energeticky nezávislá paměť s kapacitou 512 bajtů
- LED diody a uživatelská tlačítka : pohodlné testování funkcí implementovaných v systému FPGA
- 12V napájení : lze napájet přes DC vstup, PCIe konektor nebo instalaci ATX

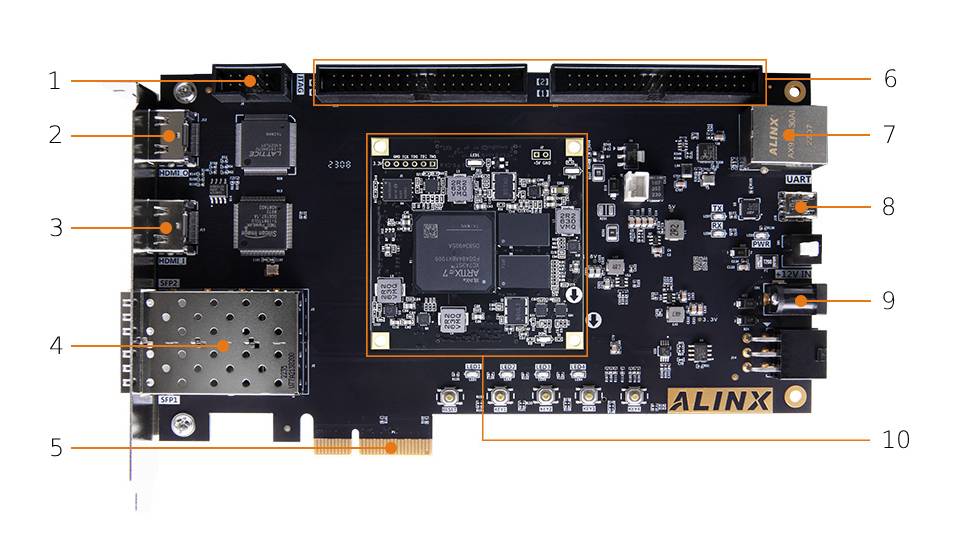

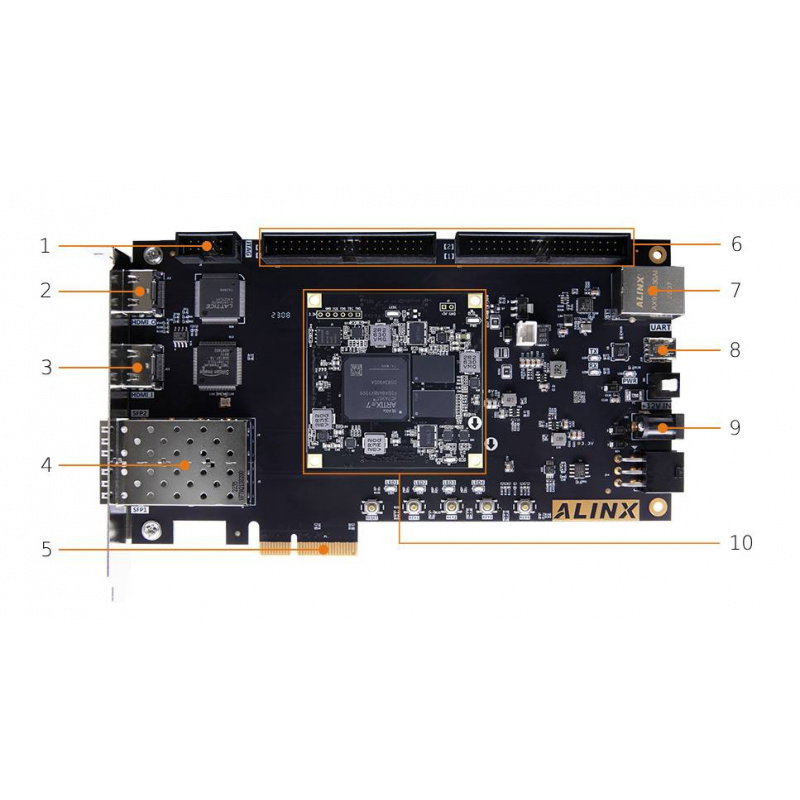

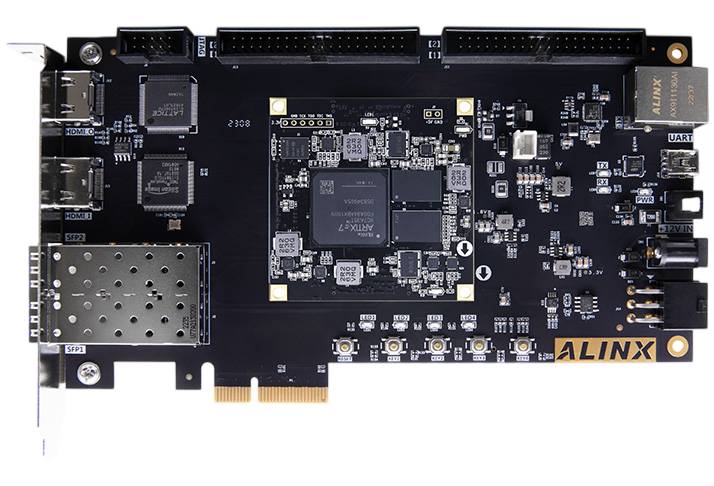

Součásti a konektory umístěné na desce AX7A035B
Nejdůležitější komunikační rozhraní jsou umístěna na okrajích základní desky, což usnadňuje připojení kabelů a modulů . Střední část konstrukce zabírá vyměnitelný modul AC7A035 SoM a pod ním jsou tlačítka a uživatelské LED diody . Dle přiložené grafiky deska obsahuje:
- Rozhraní JTAG
- HDMI výstup
- HDMI vstup
- Dva optické porty SFP+
- Konektor PCIe 2.0
- Dva 40pinové rozšiřující porty
- Gigabitový ethernetový konektor
- Rozhraní UART
- Příkon
- Modul SoM AC7A035

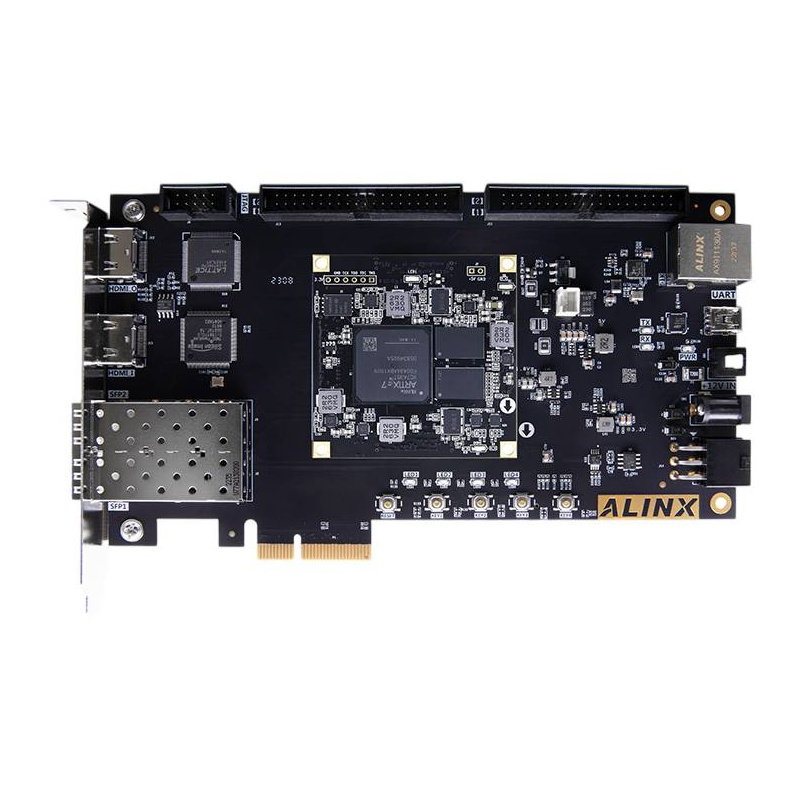

Uspořádání součástek na desce.
ALINX AX7A035B se ukáže jako užitečná platforma pro vzdělávání, prototypování a výzkum a vývoj.
AMD Artix 7 XC7A35T - programovatelný čip pro rychlé zpracování dat
Srdcem platformy je čip AMD Artix 7 XC7A35T-2FGG484I , FPGA umístěný v 484pinovém BGA pouzdře. Architektura Artix 7 byla vyrobena 28nm technologií a nabízí příznivou kombinaci výkonu, spotřeby energie a ceny. Čip umožňuje vytváření vlastních hardwarových bloků, řadičů, rozhraní a paralelních procesních kanálů. XC7A35T je vybaven čtyřmi rychlými GTP transceivery , které dokáží pracovat rychlostí až 6,6 Gb/s na kanál. Tyto transceivery jsou používány mimo jiné rozhraními SFP+ a PCIe, což platformu činí vhodnou pro budování komunikačních a datových systémů. Programovatelná logika dokáže také implementovat digitální filtry, podporu HDMI videa, řízení v reálném čase a hardwarovou analýzu datového toku.
| Technické specifikace AX7A035B | |
|---|---|
| Modul SoM | AC7A035 |
| Hlavní systém | AMD Artix 7 XC7A35T |
| Varianta rozvržení | XC7A35T-2FGG484I |
| Pouzdro FPGA | FGG484 |
| Výrobní technologie | 28 nm |
| Vysokorychlostní transceivery | 4 x GTP |
| Maximální rychlost transceiveru | až 6,6 Gb/s na kanál |
| BERAN | 1 GB paměti DDR3 SDRAM |
| Šířka sběrnice paměti DDR3 | 32 bitů |
| Komunikační frekvence pamětí DDR3 | až 400 MHz |
| Efektivní přenosová rychlost DDR3 | až 800 Mb/s na linku |
| Maximální šířka pásma paměti podle instrukce | až 25 Gb/s |
| Energeticky nezávislá paměť | 16MB QSPI Flash |
| Připojení modulu SoM | 4 x konektory mezi deskami Panasonic |
| Rozhraní PCIe dle webových stránek výrobce | 1× PCIe Gen2 x4 |
| Rozhraní PCIe dle návodu | PCIe x2 |
| Maximální rychlost jedné linky PCIe dle manuálu | až 5 Gb/s |
| Rozhraní optických vláken | 2× SFP+ |
| Maximální rychlost SFP+ | až 6,6 Gb/s na linku |
| Síťové rozhraní | 1 x gigabitový ethernetový port RJ45 |
| Vstup obrázku | 1× HDMI |
| Výstup obrazu | 1× HDMI |
| Sériové rozhraní | 1 x USB UART |
| Slot pro paměťovou kartu | 1× microSD |
| Provozní režimy karty MicroSD | SD a SPI |
| Paměť EEPROM | 1 x 512 B 24LC04 |
| Teplotní senzor | LM75 |
| Přesnost teplotního senzoru dle pokynů | 0,5 °C |
| Rozhraní teplotního senzoru | I2C |
| Rozšiřující porty | 2 x 40 pinů |
| Rastr rozšiřujících portů | 2,54 mm |
| Počet IO linek na rozšiřující port | 34 |
| Programovací rozhraní | 1× JTAG |
| Tlačítka | 1 x resetovací a 4 x uživatelská tlačítka |
| Diody | 1 x PWR, 1 x RXD, 1 x TXD a 4 x uživatelské LED diody |
| Napájecí napětí | 12V |
| Další možnosti napájení dle návodu | Instalace s PCIe konektorem nebo 12V ATX |
| Rozměry | 188 × 106 mm |
