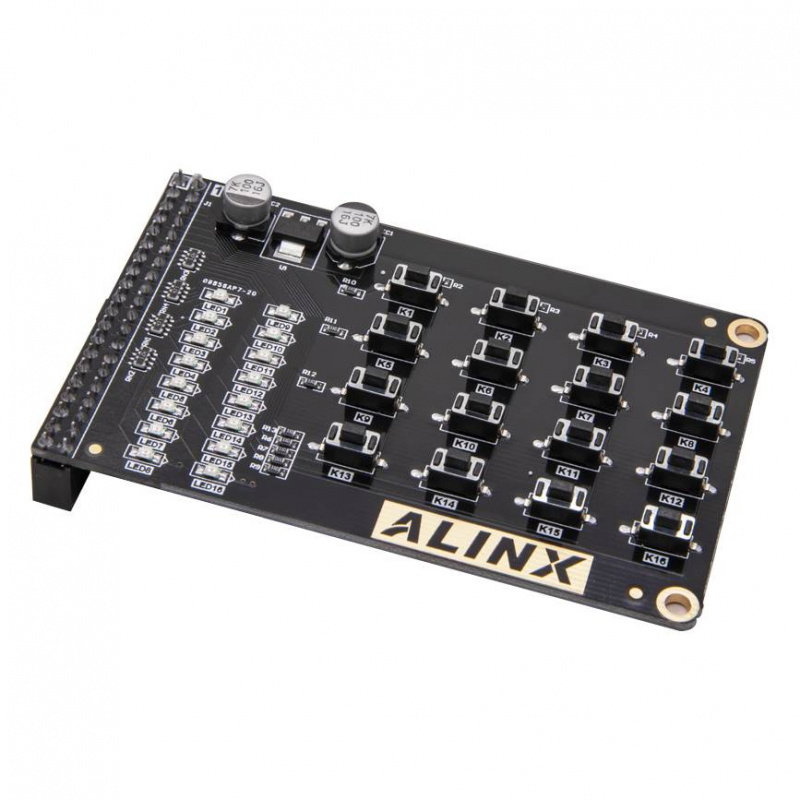

Matrix button and LED expansion module AN0404 - zdjęcie 1

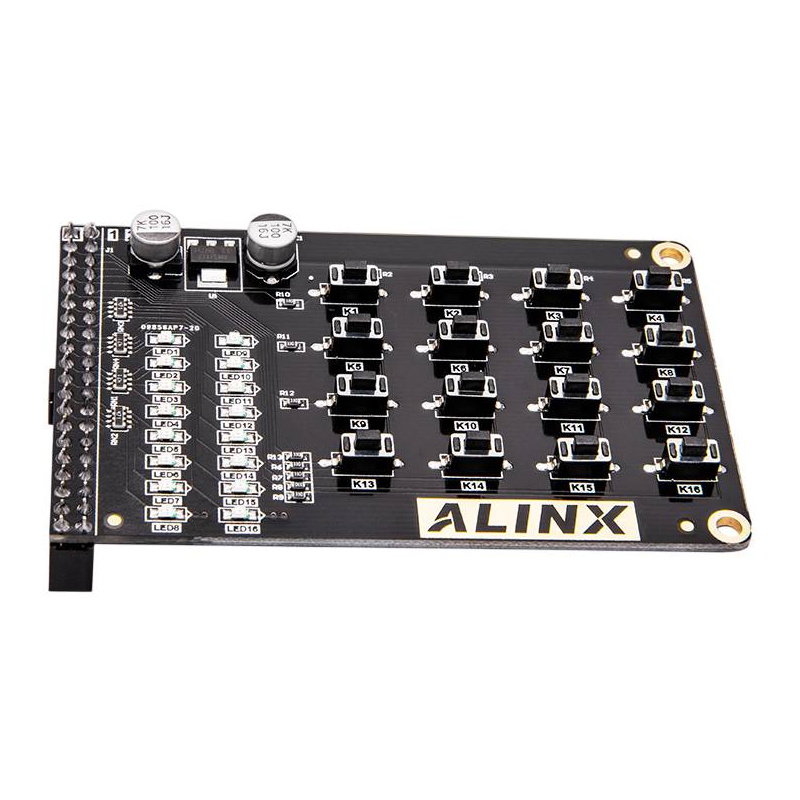

Matrix button and LED expansion module AN0404 - zdjęcie 2

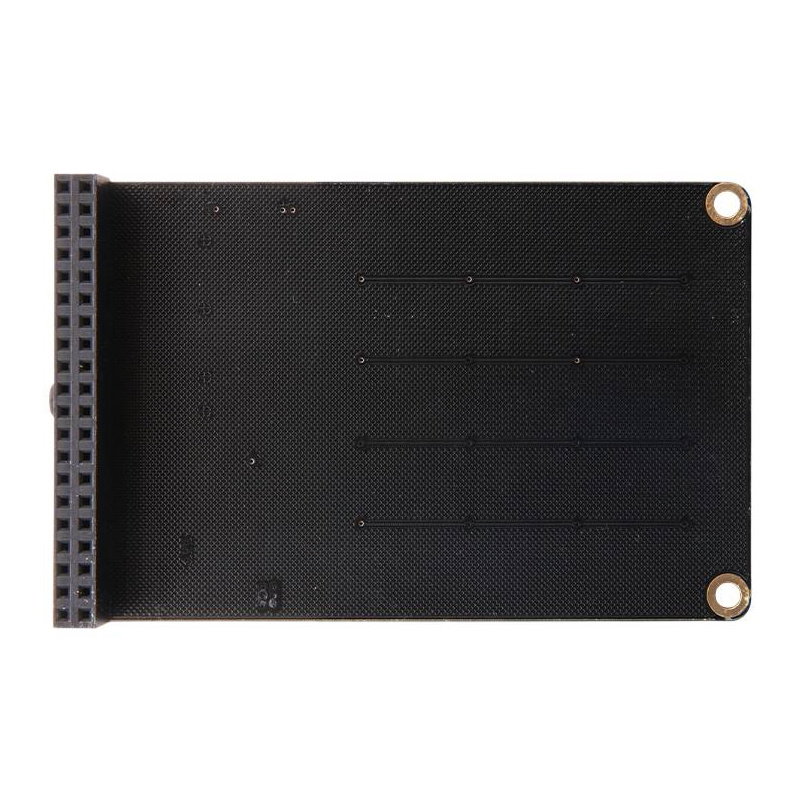

Matrix button and LED expansion module AN0404 - zdjęcie 3

AN0404 - modul s maticovou klávesnicí 4x4 a 16 LED diodami pro desky FPGA a SoC

Index: ALX-29033
Ask a question

ALINX AN0404 je rozšiřující modul určený pro vývojové desky FPGA a SoC . Obsahuje maticovou klávesnici 4x4 se 16 tlačítky a 16 nezávisle ovladatelnými LED diodami . Komunikace s deskou probíhá přes 40pinový konektor (samice) s roztečí 2,54 mm. Modul je užitečný pro učení programování FPGA, testování digitálních vstupů a vytváření ovládacích panelů a uživatelských rozhraní.

AN0404 - modul s maticovou klávesnicí 4x4 a 16 LED diodami pro desky FPGA a SoC
602,00 Kč
497,52 Kč bez DPH.
Zkontrolujte množství
Zboží skladem
Náklad 24h
Doprava zdarma
30 dní na vrácení zboží
Zkontrolujte množství
Výrobce: ALINX

Popis produktu: AN0404 - modul s maticovou klávesnicí 4x4 a 16 LED diodami pro desky FPGA a SoC

ALINX AN0404 je modul určený pro použití s kompatibilními vývojovými sadami . Deska obsahuje 16 tlačítek tvořících matici 4 x 4 a 16 nezávisle ovládaných LED diod . Tlačítka lze použít pro zadávání dat, výběr funkcí a testování algoritmů skenování maticové klávesnice. LED diody poskytují jasnou prezentaci logických stavů, výsledků provádění programu nebo reakce systému na stisknutí jednotlivých tlačítek. Modul AN0404 je ideální pro vzdělávací projekty, laboratoře digitální elektroniky a výuková prostředí.

Technické specifikace ALINX AN0404

  • Zamýšlené použití: Vývojové desky FPGA a SoC
  • Rozložení klávesnice: 4 x 4
  • Počet tlačítek: 16
  • Počet řad klávesnice: 4
  • Počet sloupců klávesnice: 4
  • Počet LED diod: 16
  • Způsob ovládání LED: nezávislý
  • Počet signálových linek klávesnice: 8
  • Pull-up rezistory pro reproduktory: 10 kΩ
  • Rozhraní modulu: 40pinový konektor (samice)
  • Rozteč konektorů: 2,54 mm
  • Provozní teplota: -40 °C až 85 °C
  • Rozměry: 51 x 81 mm

Obsah sady

  • Maticová klávesnice a LED modul ALINX AN0404
Niebezpieczne Komponent
Šířka balení 10 cm
Výška balení 16 cm
Hloubka balení 1 cm
Váha balení 0.025 kg
