MPQ6612A - jednokanálový ovladač motoru 40V/4A - Pololu 5285
Jeden stejnosměrný motor do 40 V a cca 4 A s měřením proudu: ovladač Pololu MPQ6612A s H-můstkem.
- Výstup měření proudu 200 mV/A
- Omezení proudu a ochrany
- Logika 1,5-5 V, dva vstupy PWM
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Jeden stejnosměrný motor do 40 V s měřením a omezením proudu
Pololu MPQ6612A je modul s H-můstkem od firmy MPS pro řízení jednoho kartáčovaného stejnosměrného motoru v obou směrech, při napětí motoru od 4 V do 40 V. Trvale poskytuje asi 4 A. Řídíte ho dvěma vstupy PWM s logikou od 1,5 V do 5 V, takže ho připojíte k Arduinu, ESP32 nebo Raspberry Pi Pico.
Ovladač měří proud motoru: výstup VISEN dává 200 mV na každý ampér a vestavěné omezení proudu je ve výchozím nastavení 7,5 A. Má ochranu proti nadproudu, přehřátí a přepólování napájení a LED diody ukazují směr a rychlost motoru.

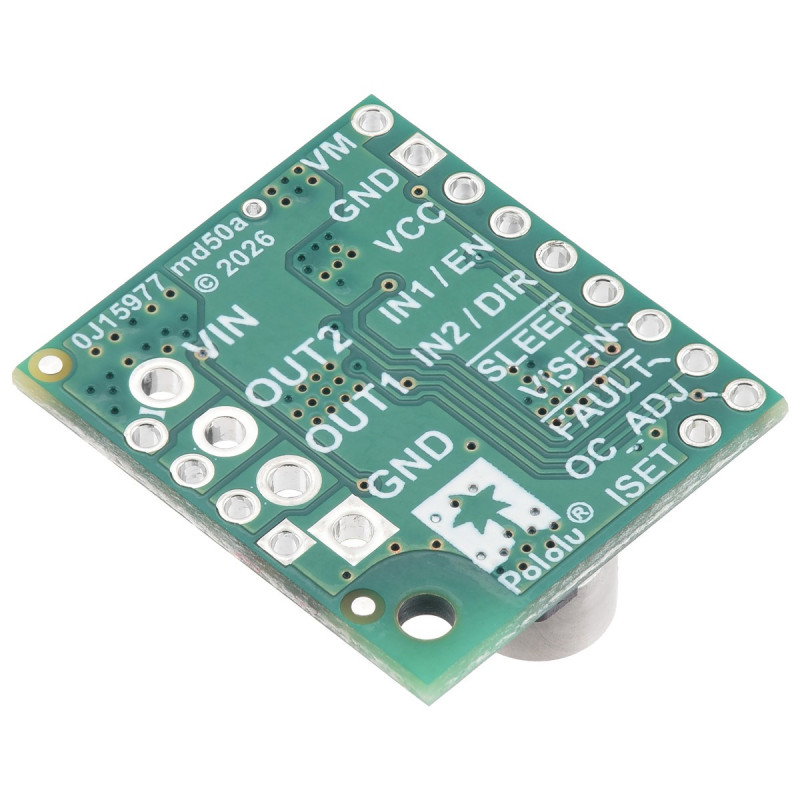

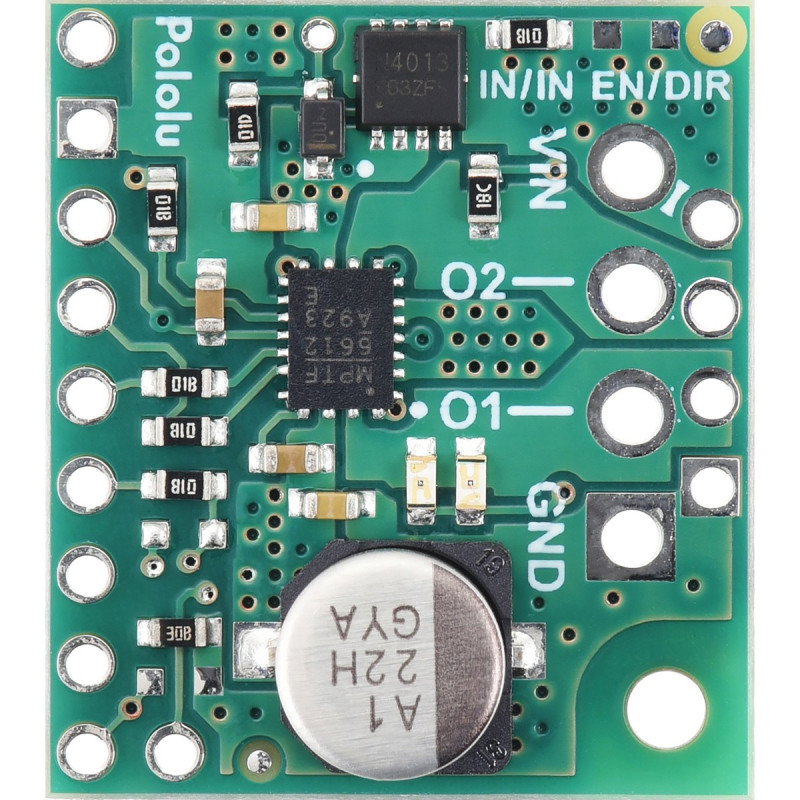

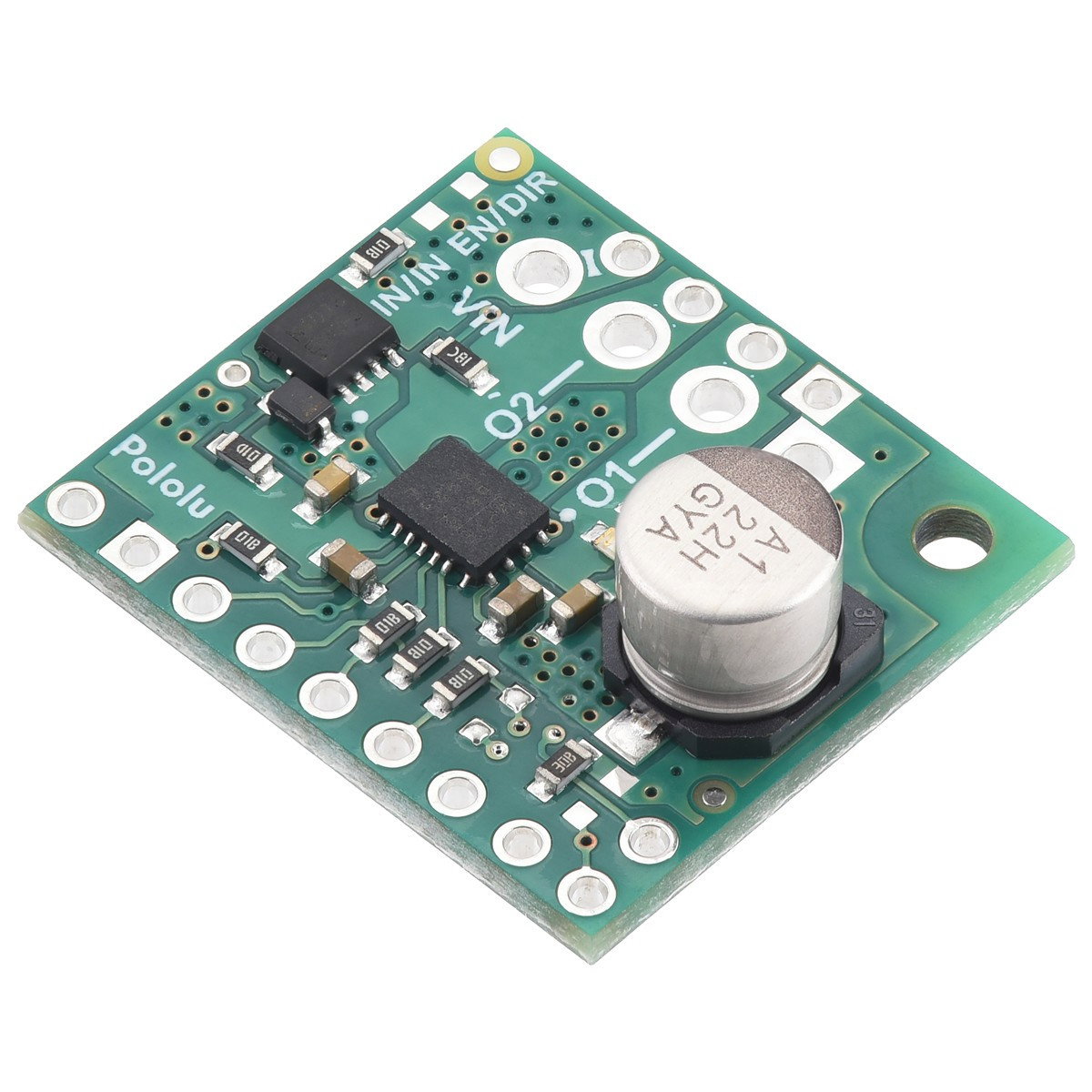

Deska ovladače DC motoru Pololu MPQ6612A
Botland je oficiálním distributorem elektroniky a robotických dílů Pololu. Existuje nespočet robotů, v jejichž konstrukci najdete alespoň jednu součástku této značky. Náš tým garantuje, že všechny prezentované produkty Pololu jsou originální.
4-40 V
napájecí napětí motoru
cca 4 A
trvalý proud bez dodatečného chlazení
200 mV/A
výstup měření proudu VISEN
20,3 x 22,9 mm
rozměry desky
Je to dobrá volba pro vás?
Dobrá volba, pokud:
- ovládáte jeden stejnosměrný motor 12 V nebo 24 V v robotu či pohonu
- chcete měřit proud motoru a omezovat ho bez dalších součástek
- potřebujete ochrany a malou desku
Zvažte jinou možnost, pokud:
- stačí vám menší proud: podívejte se na ovladač Pololu DRV8874 37 V/2,1 A
- ovládáte dva malé motory: vyberte dvoukanálový ovladač Pololu DRV8835
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Obvod | MPS MPQ6612A, H-můstek |
| Počet kanálů | 1 kartáčovaný stejnosměrný motor |
| Napětí motoru | 4-40 V |
| Trvalý proud | cca 4 A (5 A s chlazením) |
| Omezení proudu | výchozí 7,5 A, nastavitelné rezistorem ISET |
| Měření proudu | výstup VISEN, 200 mV/A |
| Logika | 1,5-5 V (max. 6,5 V) |
| Vstupy | IN1, IN2 (PWM), SLEEP; výstup FAULT |
| Pomocný výstup | VCC 5 V z vestavěného stabilizátoru |
| Ochrany | nadproudová, tepelná, proti přepólování napájení |
| Rozměry | 20,3 x 22,9 mm, montážní otvor pro šroub M2 |
| V balení | modul bez konektorů |
| Výrobce | Pololu (číslo 5285) |
Zajímavost

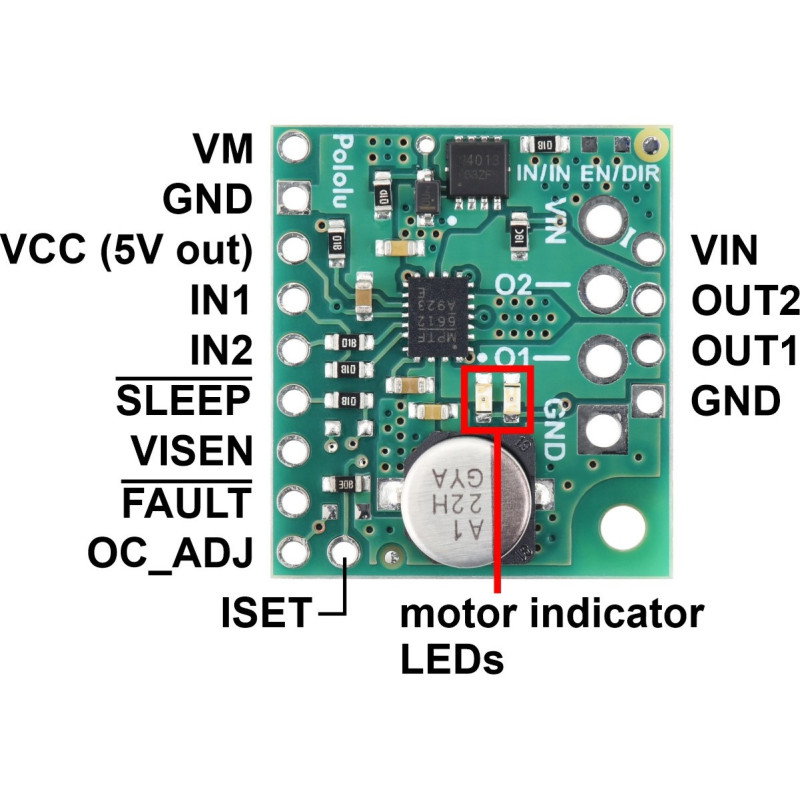

Diody, které ukazují pohyb motoru
Na desce jsou dvě LED diody: jas ukazuje rychlost a barva směr otáčení. Fungují i bez připojeného motoru, takže řídicí signály zkontrolujete ještě před montáží pohonu.
Zdroj: Pololu: stránka produktu
Nejčastější dotazy
Proč ovladač nereaguje na signály?
Nejčastěji je vstup SLEEP v nízké úrovni. Ovladač je ve výchozím stavu uspaný a na SLEEP je třeba přivést napětí od 1,5 V do 5,5 V. Výstup VCC se k tomu nehodí, protože je v úsporném režimu vypnutý.
Jak snížit omezení proudu?
Omezení určuje rezistor ISET. Pro jeho snížení je třeba odstranit z desky rezistor 2 kΩ a přidat vlastní s vyšší hodnotou.
Mohu motor brzdit?
Ano. Řízením vstupů IN1 a IN2 můžete zvolit otáčení v obou směrech, volný doběh nebo brzdění.
