Popis
Dvoukanálový ovladač stejnosměrného motoru. Modul může řídit směr otáčení, start, stop a rychlost stejnosměrných motorů. Trvalý proud na kanál 10 A (dočasně 30 A). Napájecí napětí od 6 V do 24 V. Modul má čip ATmega328P a je kompatibilní s Arduino UNO .

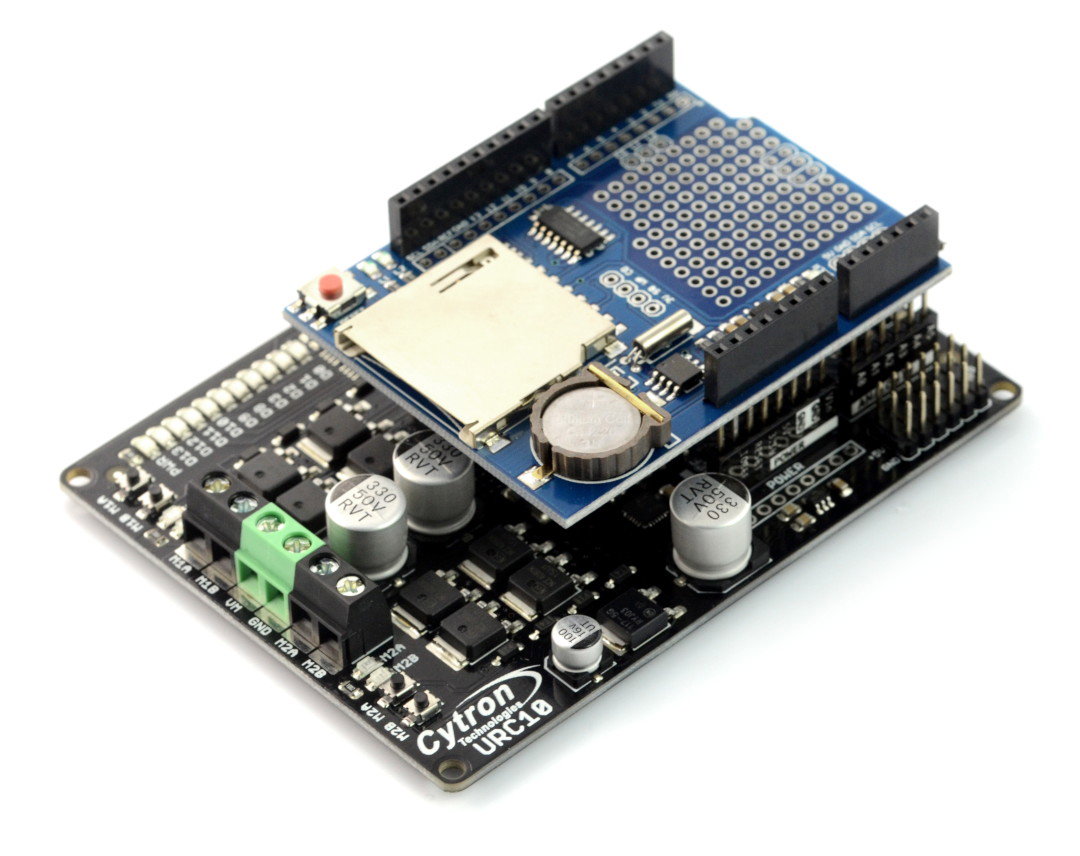

Modul je kompatibilní se štíty Arduino.
|
Produkt je kompatibilní s Arduino Ukázkový kód a podrobné informace naleznete v uživatelské příručce . |
Specifikace
- Napájecí napětí: 6 V až 24 V DC
- Logické napětí: 5V
- Průměrný proud na kanál: 10 A (30 A dočasně)
- Počet kanálů: 2
- Polovodičové komponenty pro rychlejší dobu odezvy
- PWM až do 20 kHz
- Kompatibilní s Arduino UNO: čip ATmega328P
- Jeden napájecí zdroj pro desku a pro motory
- Integrovaný regulátor napětí 5 V / 1 A
- Integrovaný regulátor napětí 3,3 V / 0,5 A
- Výstupní napětí: 0 V až 5 V.
- 14 I / O pinů
- 6 PWM výstupů
- 4 piny pro řidiče motoru
- 6 analogových vstupů
- 6kolíkový ISP konektor
- Flash paměť: 32 KB
- Frekvence: 16 MHz
- LED diody pro I / O piny
- 2 konektory snímače HC-SR04
- MicroUSB konektor
- Tlačítka a šroubová spojení pro motory
- Žádná ochrana proti nesprávné polaritě
- Rozměry: 75,5 x 100 mm
