Popis produktu: Tinycontrol tMPC-04 - 4kanálový čítač impulzů Modbus RTU
tMPC-04 je kompaktní modul umožňující integraci pulzních měřičů s automatizačními a monitorovacími systémy založenými na protokolu Modbus RTU . Čtyři nezávislé pulzní vstupy umožňují simultánní monitorování více měřičů a výsledky měření jsou poskytovány jako počet pulzů, vypočítaná spotřeba a odhadovaný výkon. Výchozí konfigurace umožňuje okamžité spuštění bez dalšího nastavování , zatímco pokročilé parametry lze pohodlně konfigurovat přes port USB. Modul spolupracuje s regulátory Tinycontrol LK3.5+ a LK4 a dalšími zařízeními podporujícími komunikaci Modbus RTU přes sběrnici RS485 .

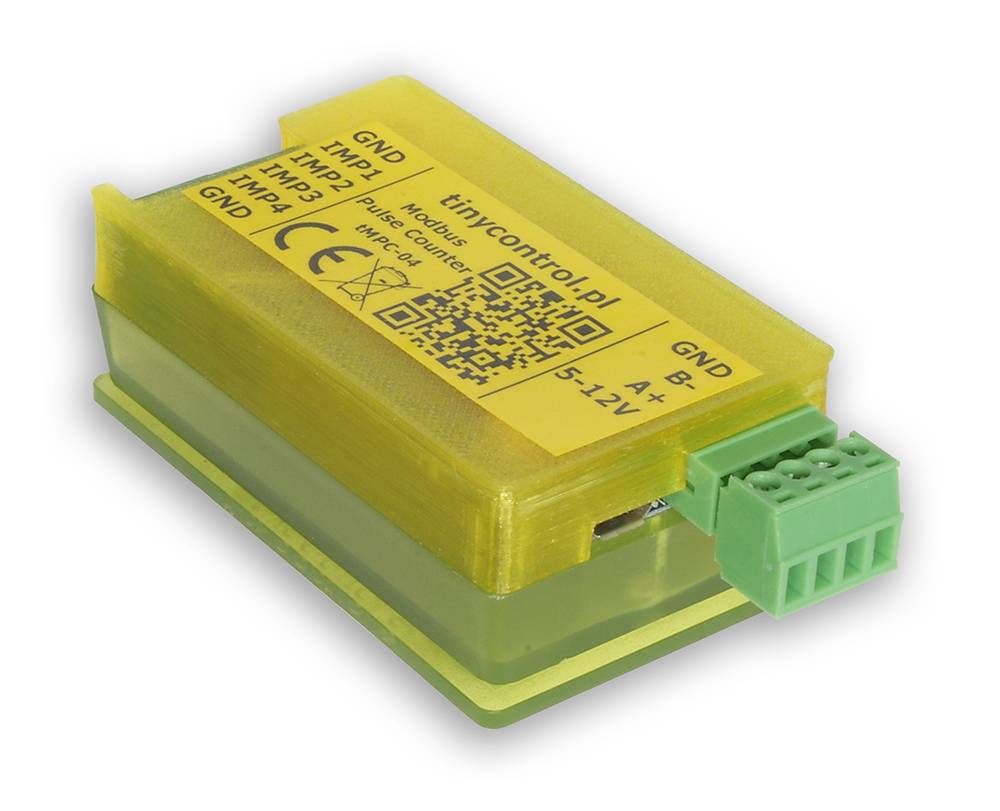

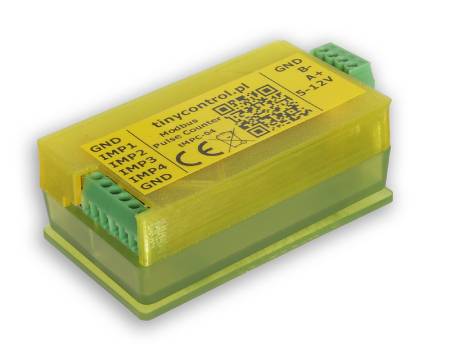

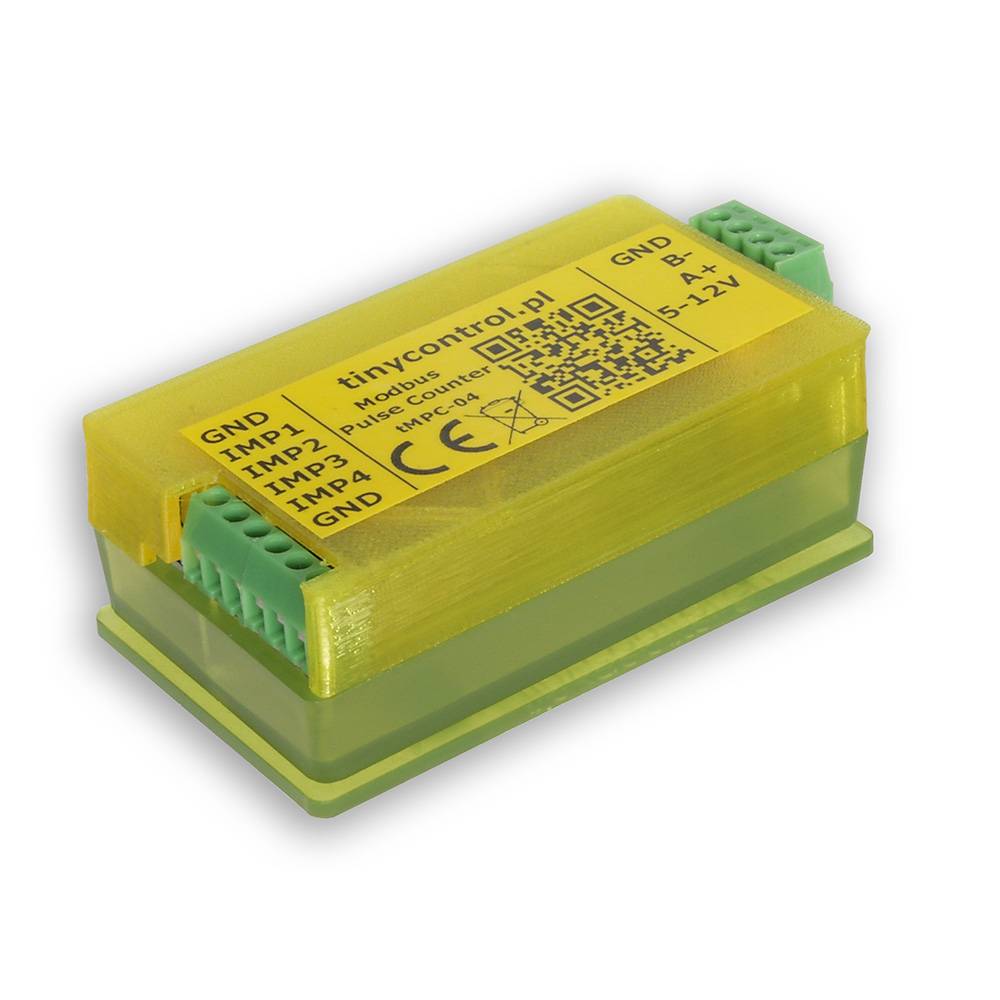

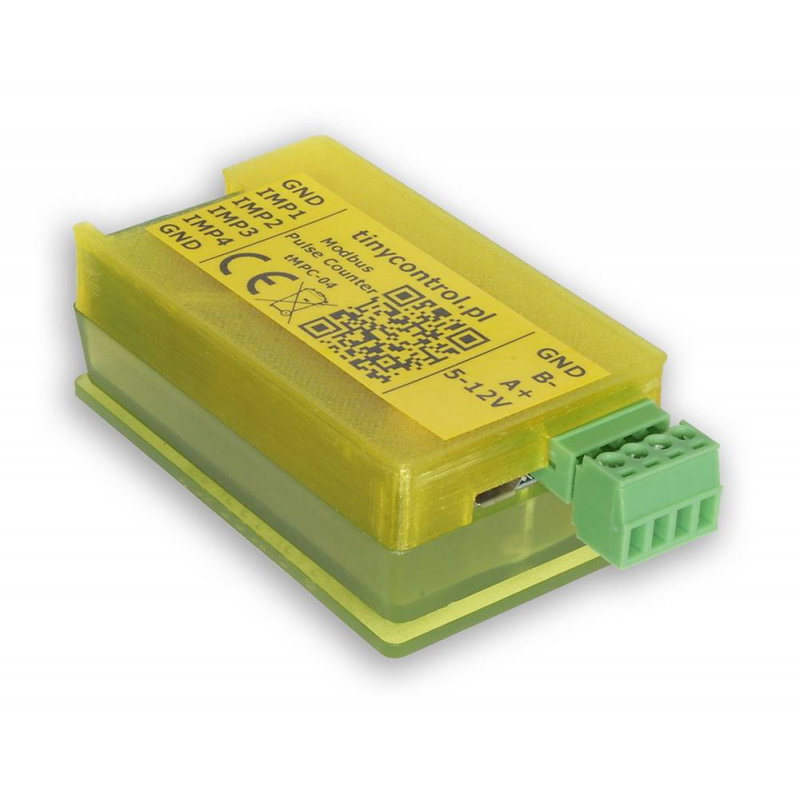

Tinycontrol tMPC-04 - 4kanálový čítač impulsů Modbus RTU.

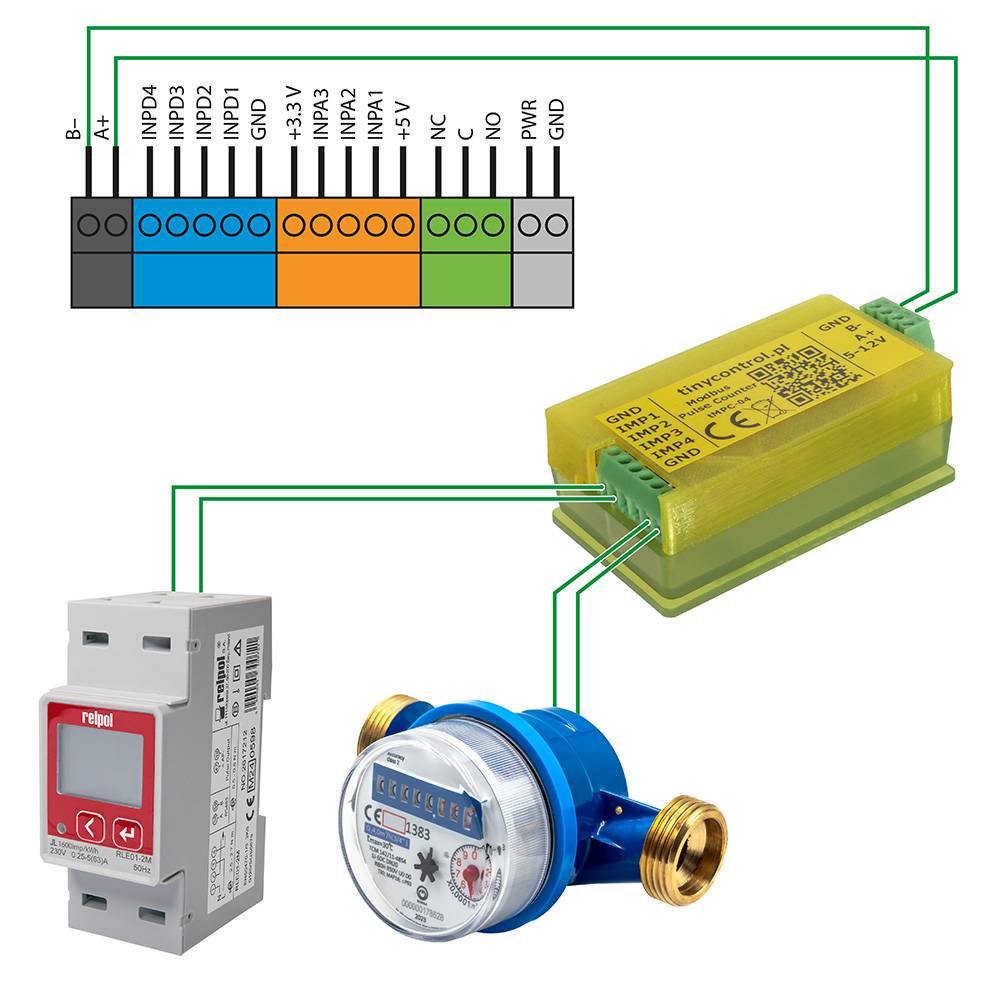

Schéma zapojení.
Hlavní vlastnosti čítače pulzů
- 4 nezávislé impulzní vstupy : umožňují simultánní monitorování čtyř impulzních čítačů
- Komunikace Modbus RTU : přenos dat přes rozhraní RS485 v souladu s oblíbeným průmyslovým standardem
- Podpora multimédií : funguje s elektroměry, vodoměry, plynoměry a dalšími zařízeními s pulzním výstupem
- Měření pulzů, energie a výkonu : poskytuje počet pulzů, vypočítanou spotřebu a odhadovaný výkon
- Individuální převodní faktory : každý vstup lze konfigurovat nezávisle
- Vysoká čítací frekvence : přibližně 2000 Hz s odhadem výkonu nebo až přibližně 4000 Hz, když je odhad výkonu vypnutý
- Konfigurace přes USB : rychlé změny nastavení přes sériový terminál
- Aktualizace firmwaru : pohodlné nahrávání nového softwaru v režimu bootloaderu
- Připraveno k práci : tovární konfigurace umožňuje okamžité zahájení měření
Technické specifikace modulu
- Napájení: 5V až 12V DC (konektor) nebo 5V přes USB
- Komunikační rozhraní: Modbus RTU (RS485)
- Další rozhraní: USB (sériový port 115200 Bd)
- Počet impulzních vstupů: 4
- Nízká vstupní úroveň: 0 V až 1 V
- Vstupní úroveň HIGH: 1,3 V až 25 V
- Maximální čítací frekvence: přibližně 2000 Hz
- Maximální čítací frekvence bez odhadu výkonu: přibližně 4000 Hz
- Výchozí převodní faktor: 1000 impulzů na jednotku
- Výchozí adresa Modbusu (ID podřízené jednotky): 1
- Aktualizace firmwaru: přes USB v režimu bootloaderu
- Rozměry: 74 x 40 x 23 mm (bez držáku DIN)
- Hmotnost: 42 g
Obsah sady
- Modul čítače impulsů tMPC-04
tMPC-04 bude fungovat všude tam, kde je vyžadováno dálkové sledování pulzních měřičů.
