Popis produktu: Průmyslový převodník USB - RS485 (B) - Waveshare 22456

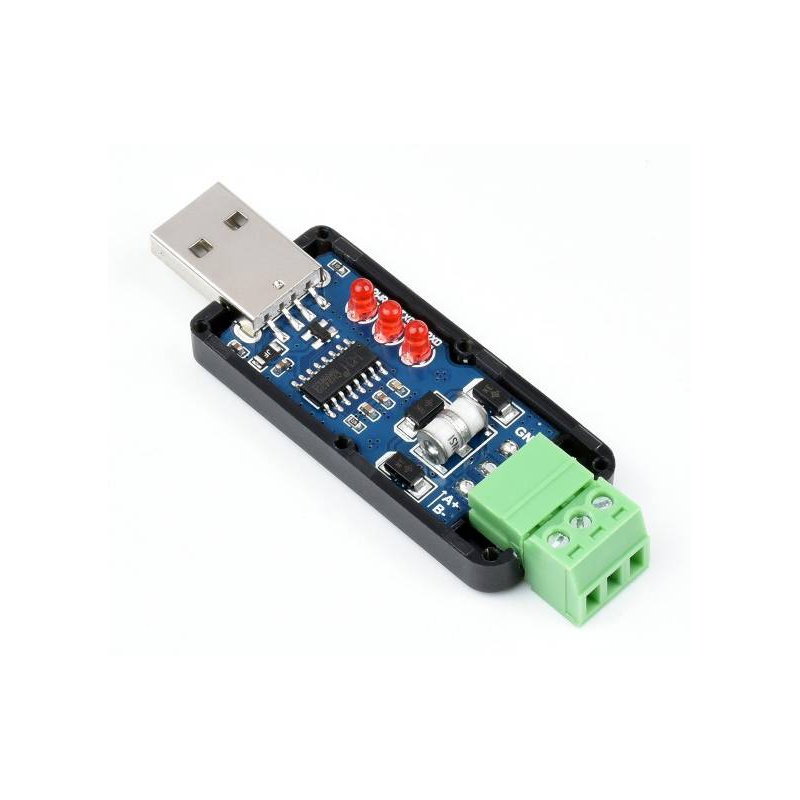

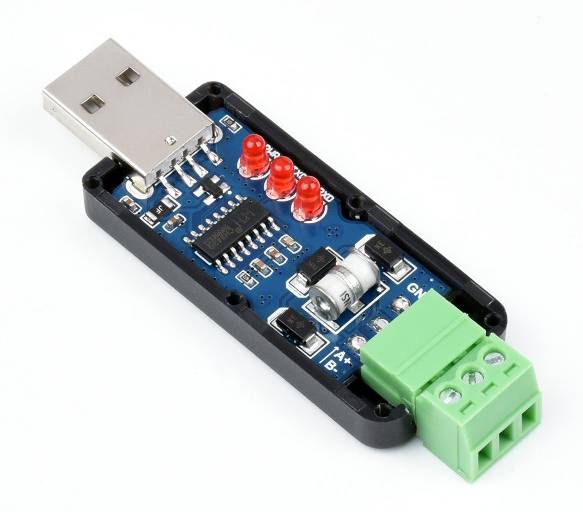

Převodník Waveshare USB na RS485 (B) je kompaktní převodník určený pro připojení zařízení RS485 k počítači přes USB . Originální čipy CH343G a SP485EEN zajišťují rychlý a stabilní převod signálu, zatímco hardwarové řízení směru přenosu eliminuje nutnost ručního přepínání režimů vysílání a příjmu. Rozhraní RS485 je připojeno k odnímatelnému šroubovacímu konektoru s vodiči A+, B- a GND . Tři LED diody indikují napájení a aktivitu vysílače a přijímače. Vestavěný zakončovací odpor 120 Ω, polymerová pojistka a rozsáhlé ochranné obvody zvyšují spolehlivost zařízení v prostředích vystavených rušení, elektrostatickému výboji a přepětí.

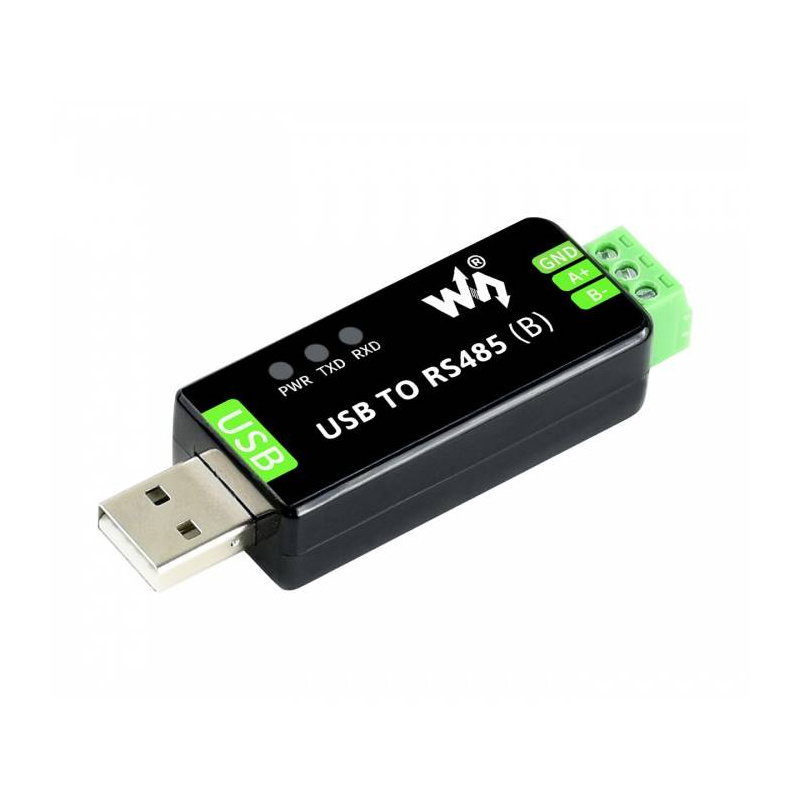

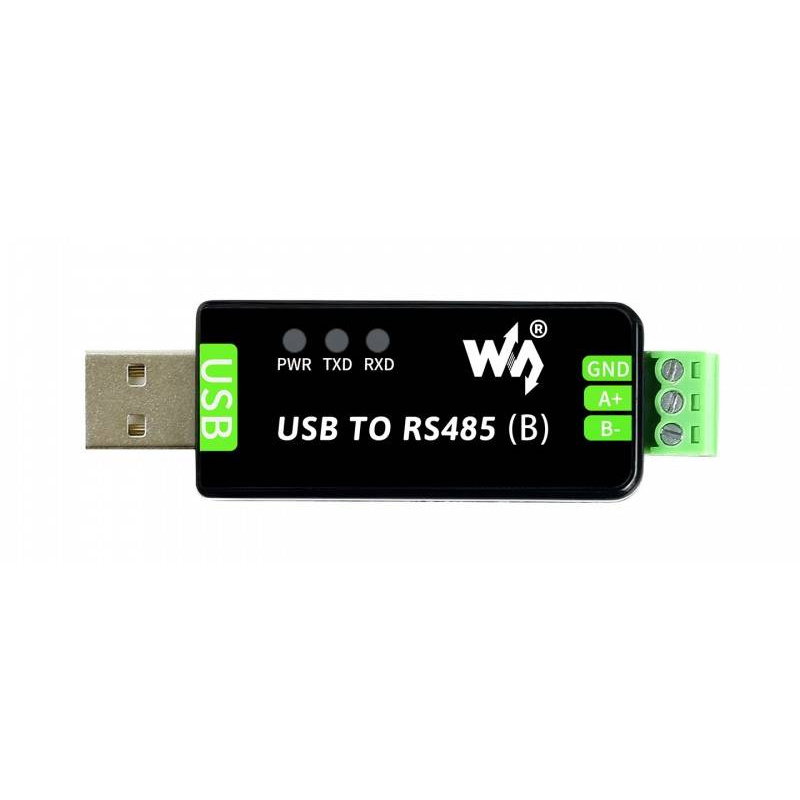

Průmyslový převodník USB - RS485 (B) - Waveshare 22456.
Podporuje obousměrnou konverzi z USB na RS485 .
Hlavní vlastnosti převodníku
- Obousměrná konverze USB - RS485 : umožňuje výměnu dat mezi počítačem a zařízeními využívajícími sběrnici RS485
- Čip CH343G : Poskytuje vysokorychlostní převod z USB na sériový port a širokou kompatibilitu s operačními systémy
- Transceiver SP485EEN : zodpovědný za stabilní diferenciální přenos ve standardu RS485
- Přenosová rychlost až 3 Mb/s : umožňuje nastavit komunikační parametry pro automatizační zařízení, řídicí jednotky a měřicí zařízení
- Dosah RS485 až přibližně 1,2 km : umožňuje výstavbu rozsáhlých instalací s použitím vhodného kabelu a nižších přenosových rychlostí
- Automatické řízení směru : není nutná žádná ruční obsluha vysílacích a přijímacích linek
- Podpora až 32 zařízení : umožňuje vytvářet sběrnice typu point-to-multipoint, ale pro více než 16 zařízení výrobce doporučuje použití zesilovačů
- Ochrana proti přepětí (TVS) a elektrostatickému výboji (ESD) : omezuje dopad přepětí, přechodových pulzů a elektrostatických výbojů
- Přepěťová ochrana 600 W : zvyšuje odolnost rozhraní RS485 vůči přepětí a rušení
- 200mA samoresetovací pojistka : chrání obvod USB před přetížením
- Zakončovací rezistor 120 Ω : zlepšuje přizpůsobení sběrnice a snižuje odrazy signálu
- Tři LED diody : indikátory PWR, TXD a RXD usnadňují sledování napájení a toku dat

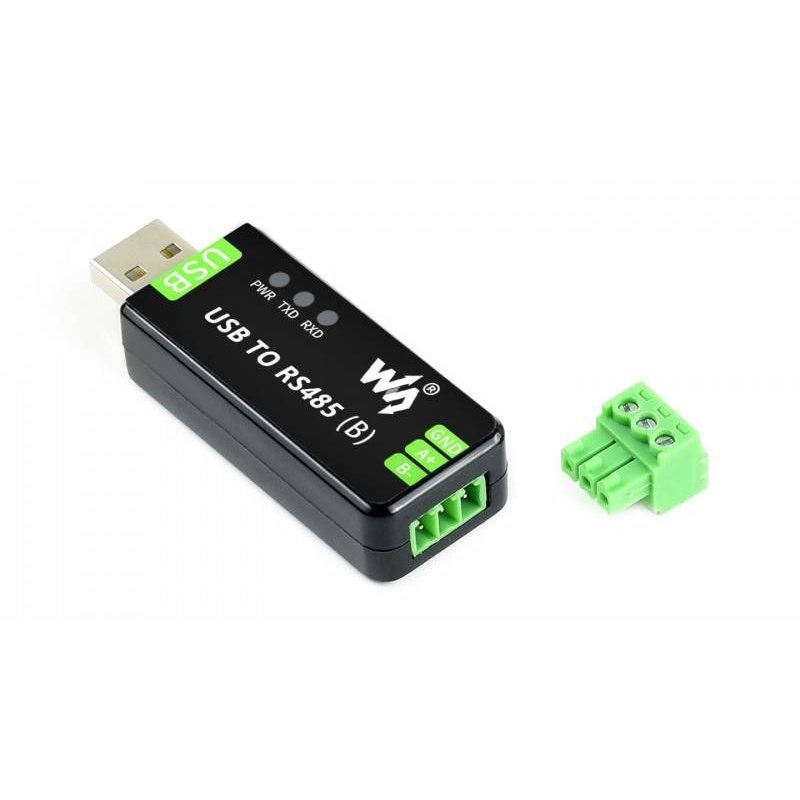

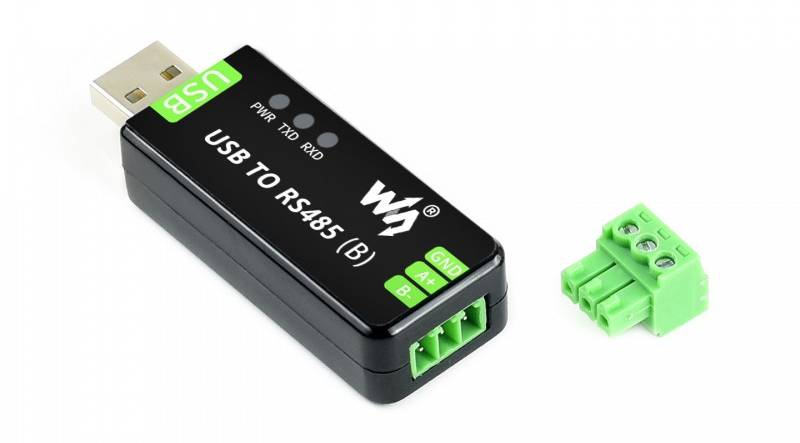

- Odnímatelný šroubovací konektor : umožňuje pohodlné připojení vodičů A+, B- a GND
- Široká kompatibilita se systémy : podporuje Windows, Linux, macOS, Android a WinCE

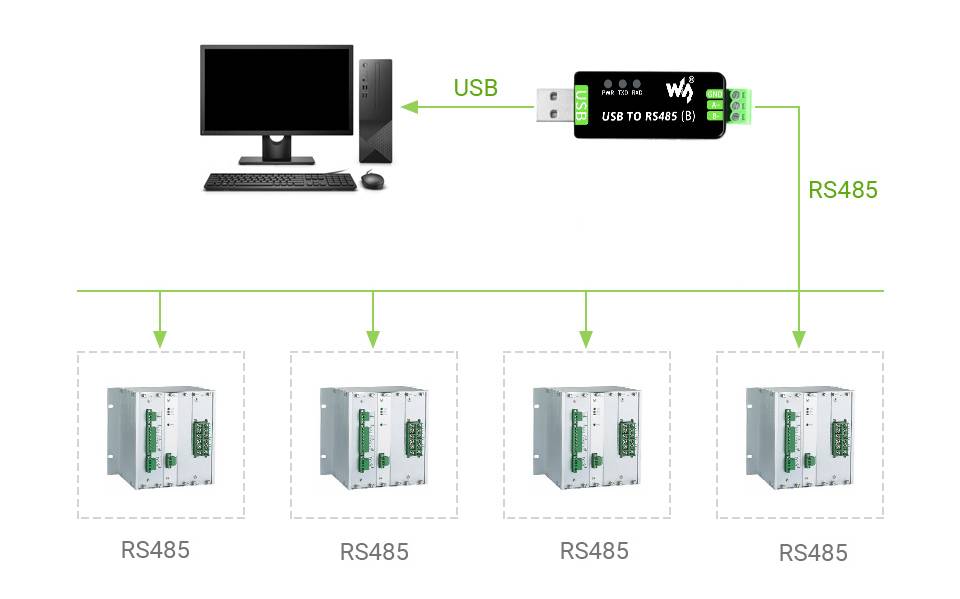

Přenos RS485 až do vzdálenosti 1,2 km

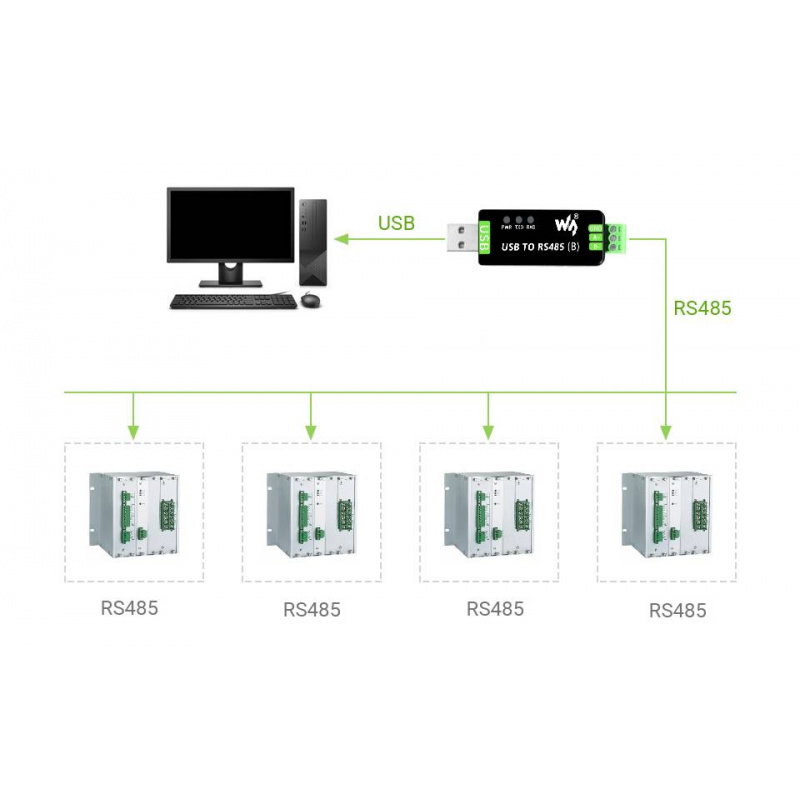

Převodník převádí signál USB na diferenciální signál RS485 , který je vysoce odolný vůči elektromagnetickému rušení. Díky tomu je vhodný pro použití ve výrobních halách, budovách, laboratoře a rozsáhlé automatizační instalace. Maximální deklarovaná délka připojení RS485 je přibližně 1,2 km při nižší přenosové rychlosti , zatímco délka připojení USB může být přibližně 5 m . Zařízení podporuje přenos typu point-to-multipoint s až 32 uzly . Skutečný dosah závisí na faktorech, jako je přenosová rychlost, kvalita a typ kabelu, způsob instalace, zakončení sběrnice a úroveň rušení.
Přenosová vzdálenost je pro RS485 přibližně 1,2 km a pro USB přibližně 5 m.
Podporuje Mac, Linux, Android, WinCE, Win11/10/8.1/8/7/XP atd.
Kompatibilita adaptéru RS485 s operačními systémy
Převodník lze použít s počítači s operačními systémy Windows 11, Windows 10, Windows 8.1, Windows 8 a Windows 7 , stejně jako s Linuxem, macOS, Androidem a WinCE . V Linuxu, včetně Raspberry Pi, lze převodník ovládat pomocí standardního ovladače a zařízení se zobrazuje jako sériový port. Pro Windows jsou k dispozici ovladače CDC a VCP, zatímco macOS může vyžadovat instalaci ovladače od výrobce. Široká kompatibilita umožňuje použití převodníku v průmyslových počítačích, jednodeskových počítačích, servisních terminálech a mobilních zařízeních .
Technické specifikace převodníku
- Směr přenosu: obousměrný
- Čip rozhraní USB: CH343G
- Čip rozhraní RS485: SP485EEN
- Hostitelské rozhraní: USB
- USB konektor: USB typ A
- Napájecí napětí: 5 V
- Rozhraní zařízení: RS485
- Konektor RS485: odnímatelný šroubovací konektor
- Piny RS485: A+, B-, GND
- Přenosová rychlost: od 300 bps do 3 Mbps
- Ovládání směru přenosu: automatické, hardwarové
- Maximální délka USB připojení: přibližně 5 m
- Maximální délka připojení RS485: přibližně 1,2 km při nižších rychlostech
- Přenosový režim: bod-více bodů
- Maximální počet uzlů: 32
- Doporučení pro sběrnici: použití zesilovačů pro 16 a více zařízení
- Zakončovací odpor: 120 Ω
- Ochrana USB: 200mA samoresetovací pojistka a ochrana ESD
- Ochrana RS485: přepěťová ochrana 600 W a ochrana proti elektrostatickému výboji 15 kV
- Dodatečná ochrana: TVS, ochranné diody a přepěťová ochrana
- Indikátory: PWR, TXD, RXD
- Provozní teplota: -15 °C až 70 °C
- Provozní vlhkost: 5 % relativní vlhkosti až 95 % relativní vlhkosti
- Podporované systémy: Windows 11, Windows 10, Windows 8.1, Windows 8, Windows 7, Linux, macOS, Android a WinCE

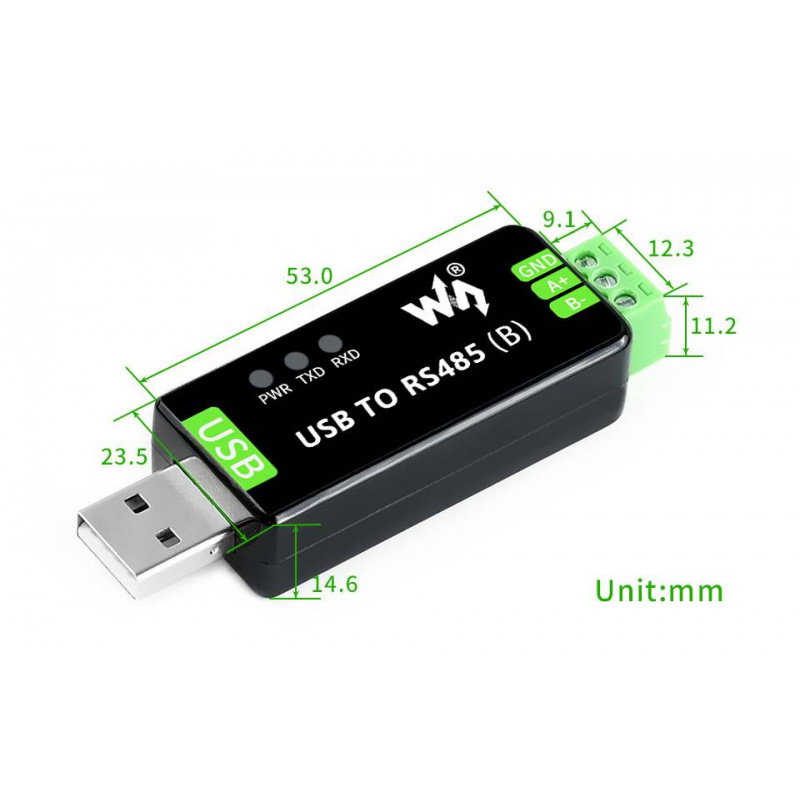

- Rozměry: 53 × 23,5 × 14,6 mm
- Hmotnost: 85 g
Obsah sady
- Převodník USB na RS485 (B) - Waveshare 22456
- Prodlužovací kabel USB typu A, délka přibližně 1,2 m
- Šroubovák

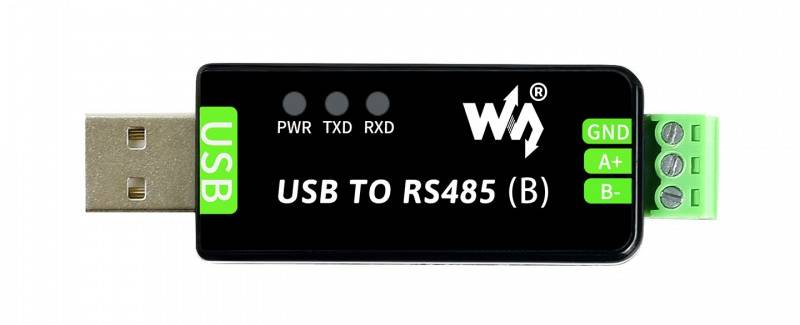

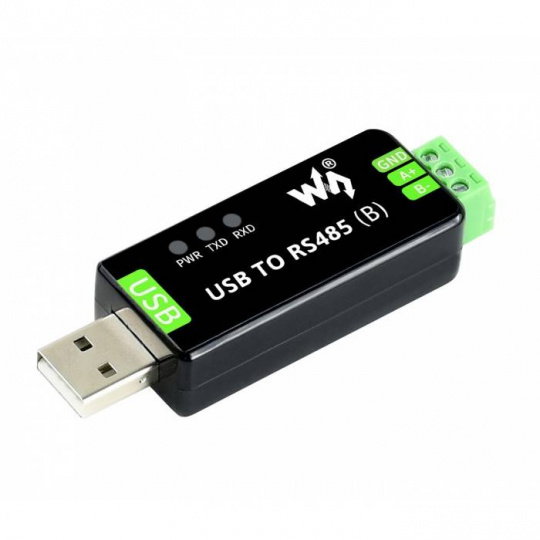

LED diody indikují provozní stav a stav napájení.
