Popis produktu: AN3485 - komunikační modul RS232 / RS422 / RS485 pro desky FPGA a SoC
Modul ALINX AN3485 umožňuje připojit vývojovou desku FPGA nebo SoC k zařízením používajícím standardy RS232 , RS485 a RS422 . Čipy MAX3232, MAX3485 a MAX3490 zvládají konverzi úrovní, zatímco signály 3,3 V TTL jsou vyvedeny na 40pinový konektor (samice) . Rozhraní RS232 používá standardní konektor DB9 (samec) a podporuje rychlosti až 120 kb/s . Dva kanály RS485 a dva kanály RS422 pracují s rychlostmi až 500 kb/s a jsou k dispozici na praktických šroubovacích konektorech. Vestavěné zakončovací rezistory 120 Ω lze propojit, aby se sběrnice přizpůsobila na delší vzdálenosti. Linky RS485 a RS422 jsou také vybaveny ochranou proti elektrostatickému výboji ±15 kV . Široký rozsah provozních teplot od -40 °C do 85 °C umožňuje použití modulu v prototypech a průmyslových systémech.

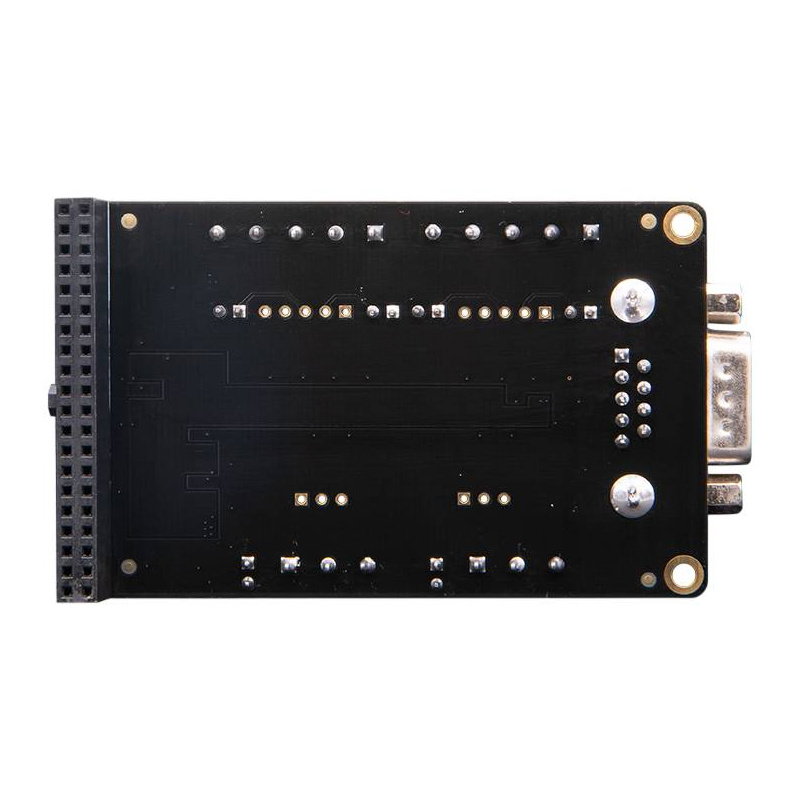

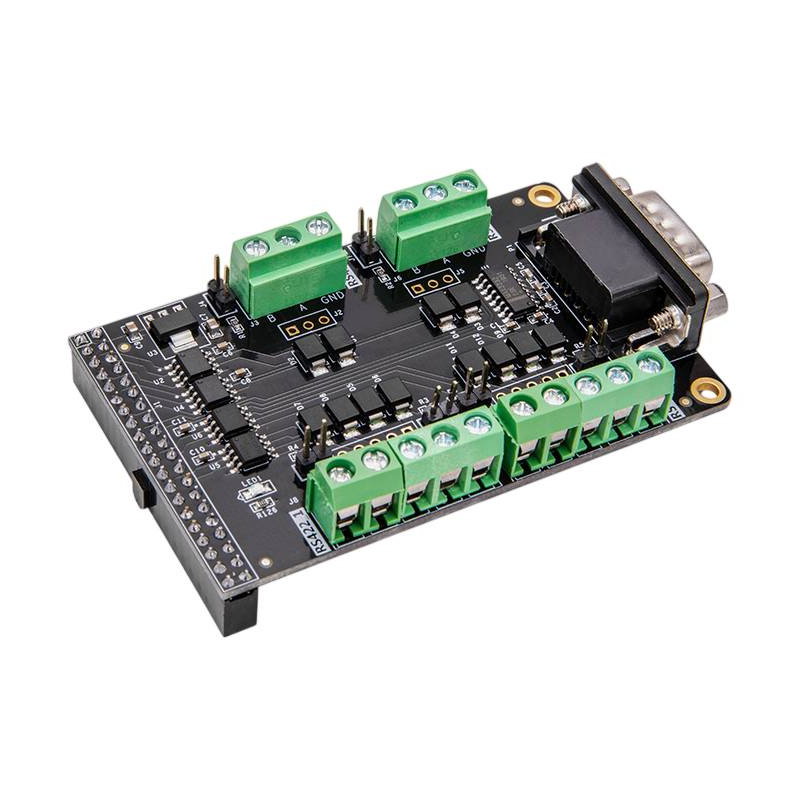

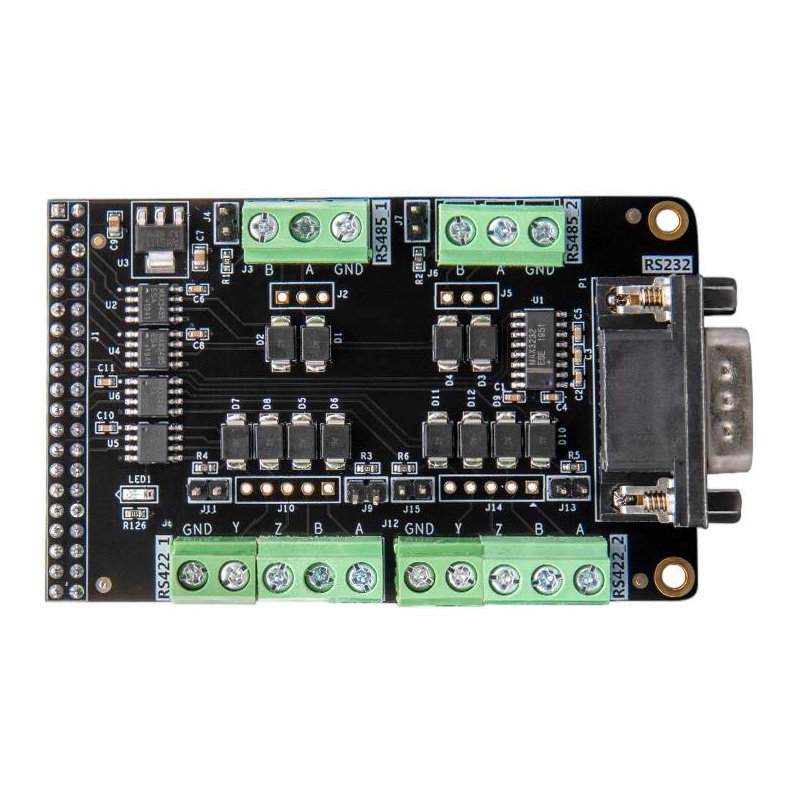

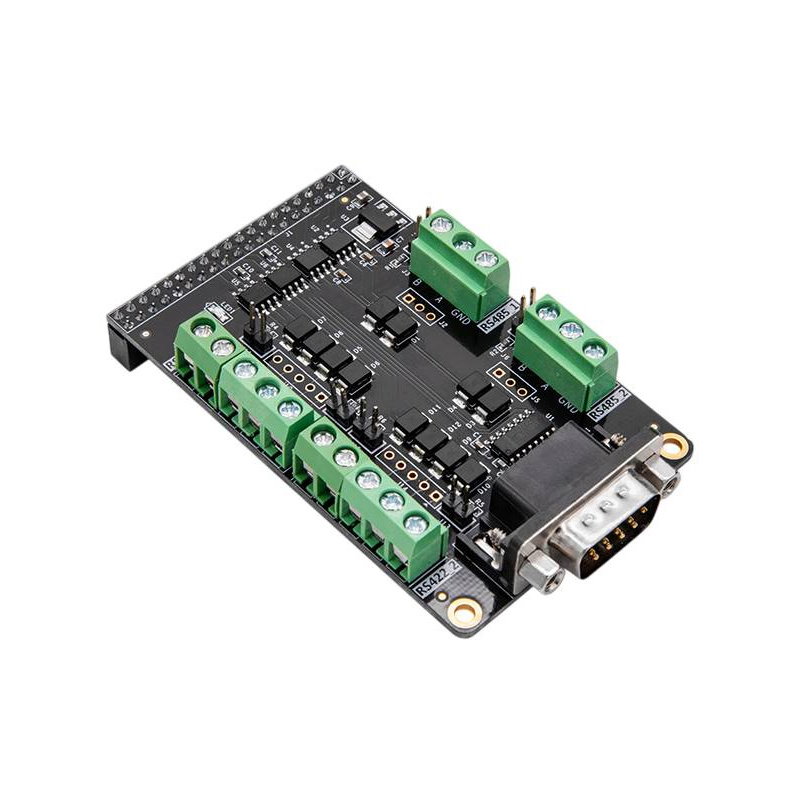

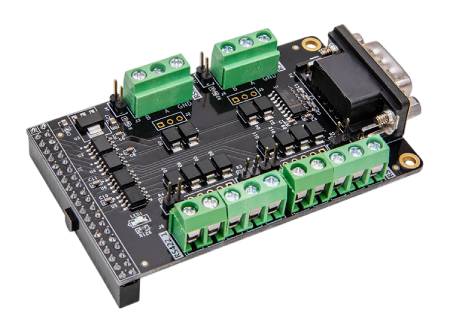

AN3485 - komunikační modul RS232 / RS422 / RS485 pro desky FPGA a SoC.

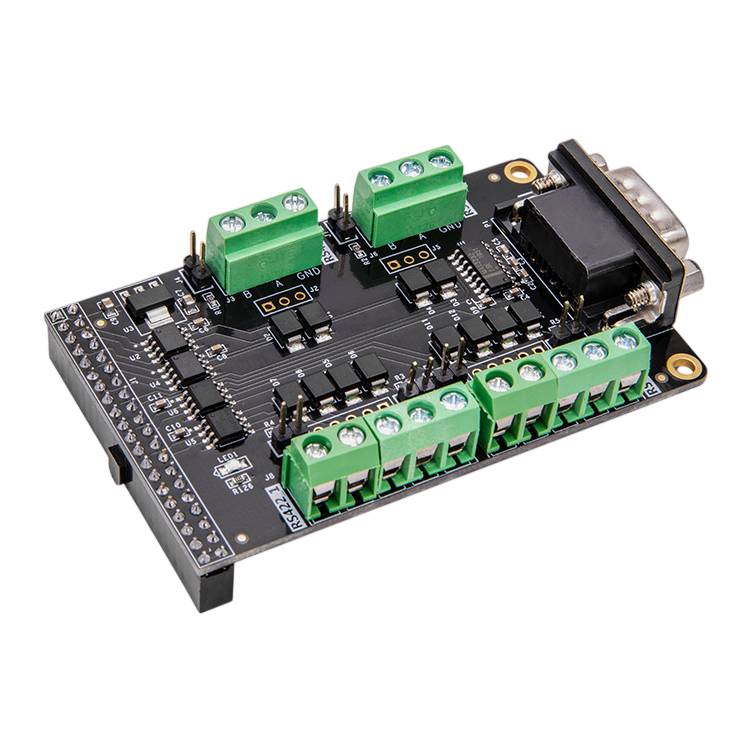

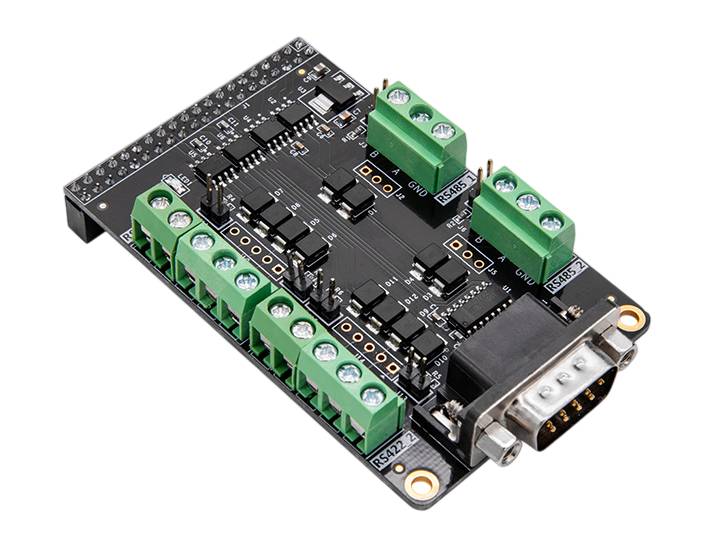

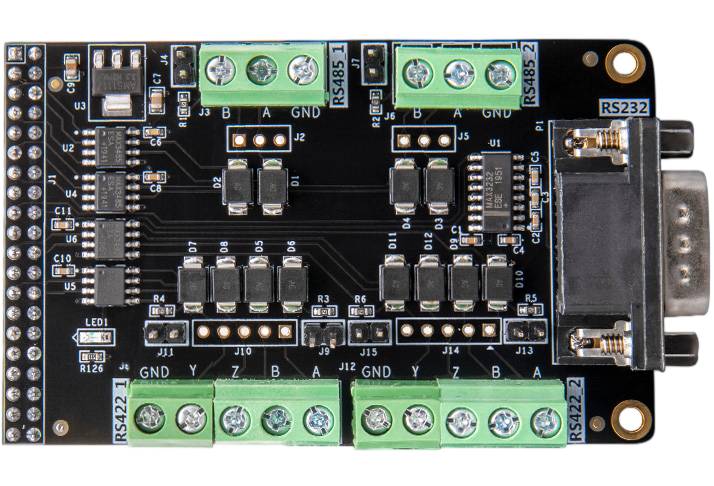

Modul AN3845 obsahuje jedno rozhraní RS232, dvě komunikační rozhraní RS485 a dvě rozhraní RS422.
Hlavní vlastnosti modulu ALINX AN3485
- Podpora tří komunikačních standardů: spolupráce se zařízeními vybavenými rozhraními RS232, RS485 a RS422
- Pět komunikačních kanálů: jeden kanál RS232, dva kanály RS485 a dva kanály RS422
- Obvody pro převod úrovní: MAX3232 pro RS232, MAX3485 pro RS485 a MAX3490 pro RS422
- 3,3V TTL logika: možná přímá výměna signálu s FPGA a procesory ARM
- 40pinový rozšiřující konektor: rychlé připojení modulu ke kompatibilní vývojové desce
- Standardní konektor DB9: pohodlné připojení k počítači nebo zařízení vybavenému portem RS232
- Šroubové konektory: stabilní připojení kabelů sběrnice RS485 a RS422
- Zakončení 120 Ω: Propojovací rezistory usnadňují správné zakončení sběrnice
- Ochrana ESD ±15 kV: dodatečná ochrana linek RS485 a RS422 proti elektrostatickému výboji
- Průmyslový teplotní rozsah: provoz -40 °C až 85 °C
- Kompaktní provedení: rozměry desky přibližně 81 x 51 mm
Technické specifikace modulu
- Typ: komunikační modul pro desky FPGA a SoC
- Podporované standardy: RS232, RS485, RS422
- Čip rozhraní RS232: MAX3232
- Čip rozhraní RS485: MAX3485
- Čip rozhraní RS422: MAX3490
- Počet kanálů RS232: 1
- Počet kanálů RS485: 2
- Počet kanálů RS422: 2
- Přenosový režim RS485: poloduplexní
- Režim přenosu RS422: plně duplexní
- Úroveň signálu na straně vývojové desky: TTL 3,3 V
- Napájení modulu přes rozšiřující konektor: 5 V
- Maximální přenosová rychlost RS232: 120 kb/s
- Maximální přenosová rychlost RS485: 500 kb/s
- Maximální přenosová rychlost RS422: 500 kb/s
- Konektor RS232: DB9 samec
- Konektory RS485: 2 x 3pinové šroubovací konektory
- Konektory RS422: 2 x 5pinové šroubovací konektory
- Konektor vývojové desky: 40pinový samice
- Zakončovací rezistory RS485: 120 Ω, povoleno propojkami
- Zakončovací rezistory RS422: 120 Ω, povoleno propojkami
- Ochrana linky RS485 a RS422: ESD ±15 kV
- Provozní teplota: -40 °C až 85 °C
- Rozměry: přibližně 81 x 51 mm
Obsah sady
- Komunikační modul ALINX AN3485
AN3485 je určen pro použití na vývojových deskách SoC a FPGA.
