Popis výrobce: AL321 - USB JTAG programátor pro systémy Xilinx FPGA a CPLD
Programátor ALINX AL321 umožňuje přenos konfigurace, diagnostiku a testování projektů s využitím obvodů Xilinx FPGA a CPLD . Zařízení připojuje počítač k rozhraní JTAG vývojové desky a dva typy konektorů usnadňují interoperabilitu s různými hardwarovými platformami. Automatické přizpůsobení napětí rozhraní cílového zařízení snižuje potřebu ruční konfigurace logických úrovní. LED indikátory poskytují informace o provozním stavu programátoru, zatímco podpora SPI Flash PROM umožňuje ukládání konfigurací určených pro zapnutí. Výrobce deklaruje kompatibilitu s verzemi ISE 12.1 až 14.7 a s verzemi Vivado dostupnými v době uvedení produktu na trh.

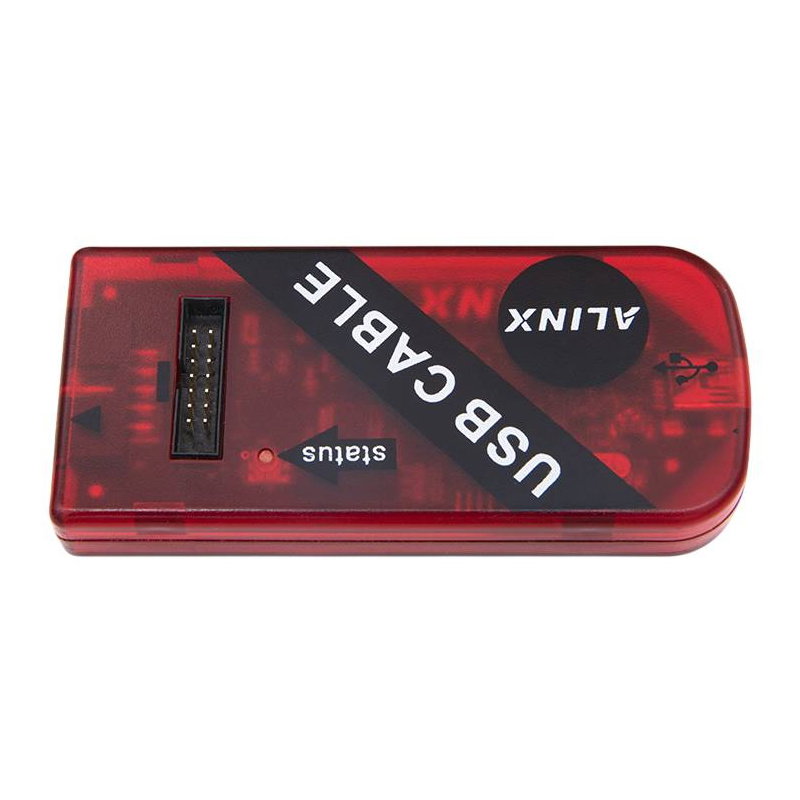

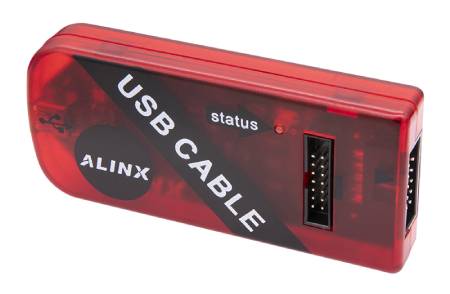

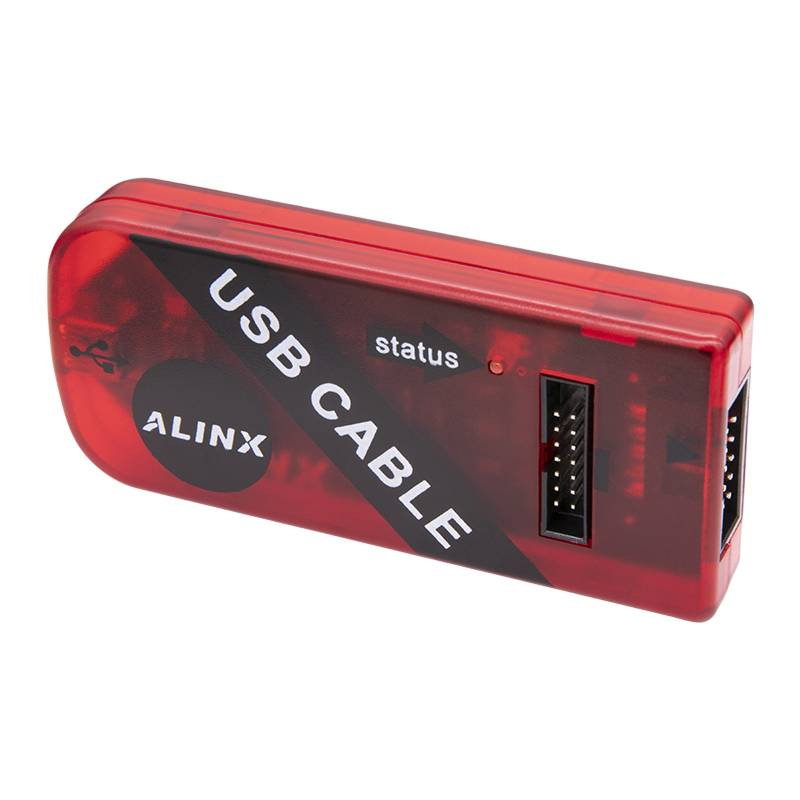

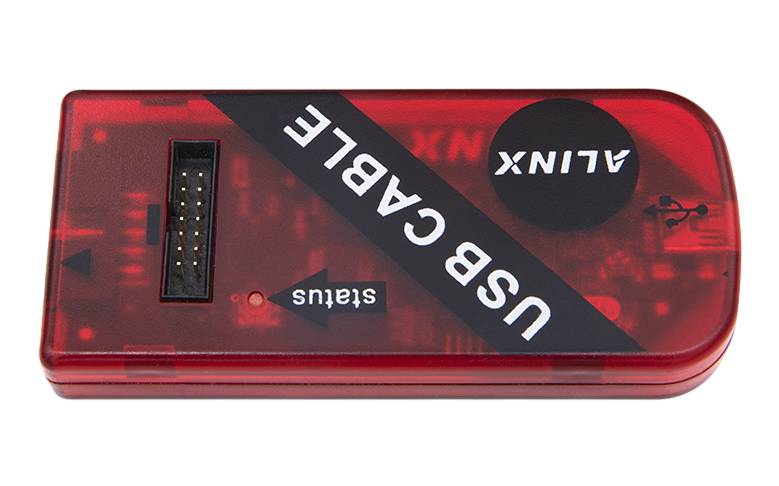

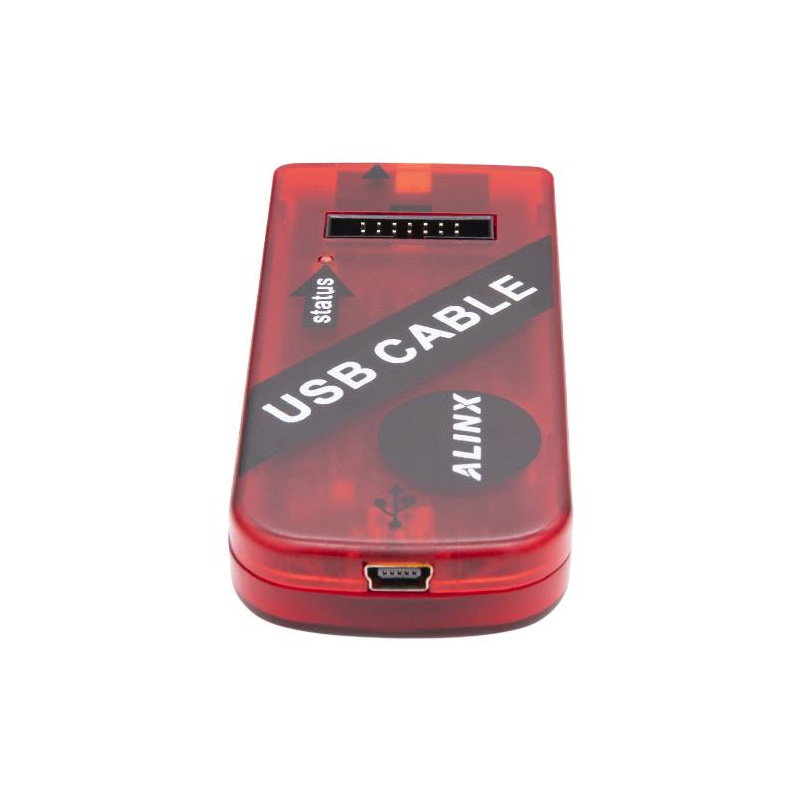

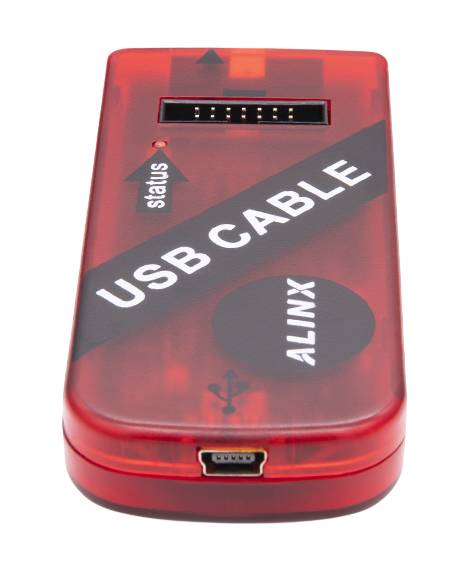

AL321 - USB JTAG programátor pro systémy Xilinx FPGA a CPLD.
ALINX AL321 umožňuje nahrávání softwaru a přesné testování vývojových desek.
Hlavní vlastnosti programátoru Xilinx
- Rozhraní USB JTAG: umožňuje konfigurovat a ladit FPGA a SoC z počítače
- Dva JTAG konektory: 10pinový port s roztečí 2,54 mm a 14pinový port s roztečí 2 mm zvyšují kompatibilitu s vývojovými deskami
- Automatické rozpoznání napětí: programátor upraví úroveň rozhraní podle cílového napětí systému
- Podporované logické úrovně: 1,5 V, 1,8 V, 2,5 V a 3,3 V kompatibilní s LVCMOS
- Kompatibilita softwaru Xilinx: Podpora pro ISE, Vivado, iMPACT a ChipScope
- Podpora Windows a Linuxu: schopnost pracovat na populárních operačních systémech
- Programování paměti SPI Flash PROM: umožňuje ukládat konfigurace pro automatické spuštění systému.
- LED indikace: indikátory usnadňují sledování provozu a stavu přenosu
- Široká hardwarová kompatibilita: Podporuje více rodin FPGA, CPLD a konfiguračních pamětí Xilinx
- Laboratorní a konstrukční aplikace: užitečné pro učení, prototypování, uvádění do provozu a servis digitálních zařízení
Aplikace USB JTAG programátoru
- Konfigurace FPGA Xilinx na vývojových deskách
- Programování CPLD
- Ukládání konfigurace do pamětí SPI Flash PROM
- Ladění návrhů FPGA v prostředí ChipScope
- Testovací projekty vytvořené v ISE a Vivado
- Spouštění prototypů s využitím SoC a FPGA
- Diagnostika rozhraní JTAG a řetězců zařízení
- Aktualizace konfigurace digitálních zařízení
- Výstavba laboratorních stanic pro učení FPGA
- Servis a testování elektronických desek

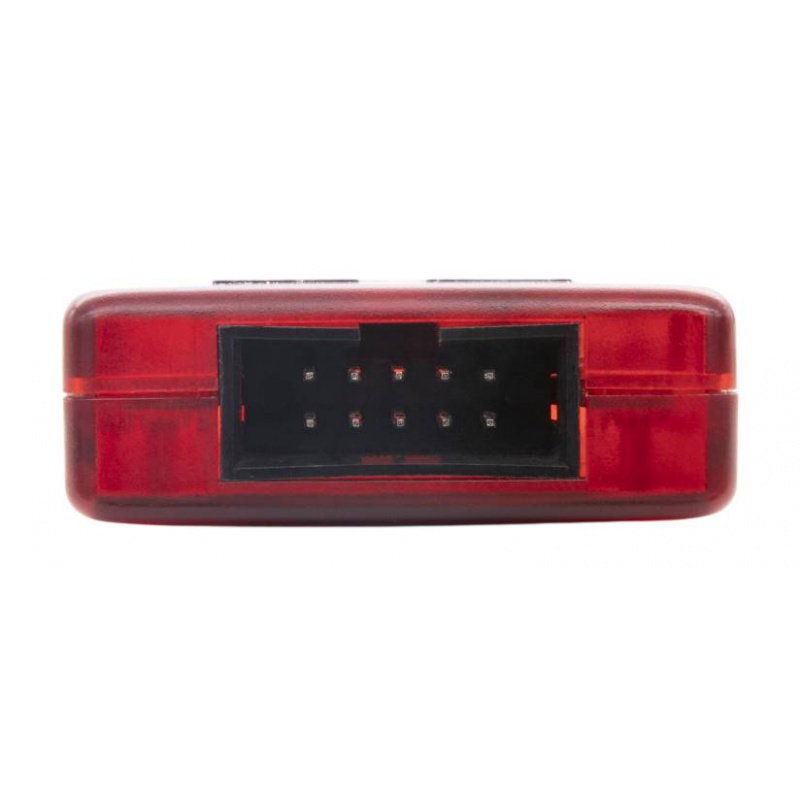

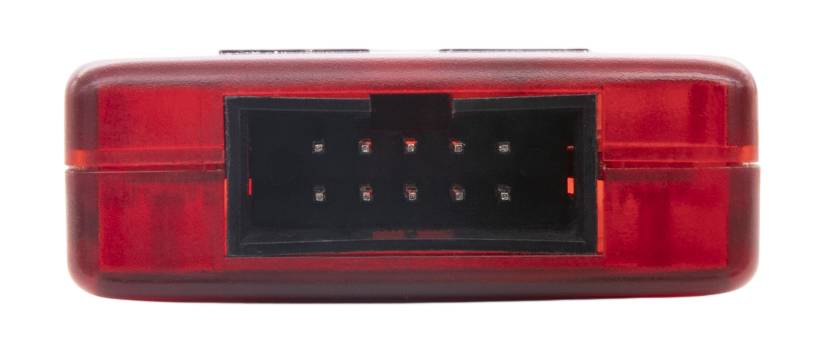

Programátor má dva typy rozhraní: 10pinové s roztečí 2,54 mm a 14pinové s roztečí 2 mm.
Modul podporuje napětí 3,3 V, 2,5 V, 1,8 V a 1,5 V.
Technické specifikace ALINX AL321
- Zamýšlené použití: FPGA, SoC, CPLD a konfigurační paměti Xilinx
- Rozhraní na straně počítače: USB
- Rozhraní cílového systému: JTAG
- Konektor JTAG 1: 10pinový
- Rozteč konektoru JTAG 1: 2,54 mm
- Konektor JTAG 2: 14pinový
- Rozteč konektorů JTAG 2: 2 mm
- Podporovaná napětí rozhraní: 1,5 V, 1,8 V, 2,5 V a 3,3 V
- Standardní úroveň 3,3 V: LVCMOS
- Rozpoznání napětí cílového systému: automatické
- Podporované operační systémy: Windows, Linux
- Podporované ISE: 12.1 až 14.7
- Podporované prostředí Vivado: výrobce deklaruje podporu pro verze dostupné v době zveřejnění produktových dat.
- Podporované nástroje: iMPACT, ChipScope
- Programování paměti SPI Flash PROM: Ano
- Indikace stavu: LED diody
- Prohlášena za shodu: Xilinx Devices
- Podporované FPGA: Rodina Spartan, včetně zařízení Spartan-6
- Podporované CPLD: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3 a CoolRunner-II
- Podporované ISP PROM: řada XC18V00
- Podporované platformy flash pamětí: řady XCF00S, XCF00P a XL PROM
- Další podporované FPGA: řada XC4000
