Popis produktu: Arduino Expansion Shield pro Raspberry Pi 3B / 2B / B +
Štít pro Raspberry Pi 3B / 2B / B + s mikrokontrolérem ATmega32u4 známým od Arduino Leonardo. Deska umožňuje propojit výpočetní výkon Raspberry Pi s ovládacími a ovládacími funkcemi Arduina. Například v případě projektu mobilního robota - minipočítač může díky svému výpočetnímu výkonu fungovat jako hlavní mozek, zatímco Arduino zvládne senzory, servomotory atd.
Deska je přizpůsobena konektorům Raspberry Pi, podrobný popis naleznete v uživatelské příručce .
Specifikace Arduino Expansion Shield
- Pracovní napětí: 5V
- Modul je kompatibilní s Arduino Leonardo:
- Mikrokontrolér: ATmega32u4
- Počet digitálních pinů: 20
- Počet kanálů PWM: 7
- Počet analogových vstupů: 12
- Flash paměť: 32 KB (4 KB jsou vyhrazeny pro bootloader)
- Paměť SRAM: 2,5 kB
- Paměť EEPROM: 1 kB
- Modul pracuje s Raspberry Pi 3B / 2B / B +
- Odvozené piny GPIO: 16
- Odvozená rozhraní: I2C, ID_I2C, SPI, UART
- Možnost instalace překryvů, tzv Arduino štít
- Konektor pro přímé připojení bezdrátového komunikačního modulu XBee
- Zásuvka baterie CR1220 - baterii je třeba zakoupit samostatně
- Rozměry dlaždic: 88 x 56 x 26 mm
Deska má také konektory pro připojení bezdrátového komunikačního modulu XBee .
Zahrnuta
- Hlavní dlaždice
- 20 cm kabel USB
Arduino s „malinou“, nebo jak kombinovat dvě nejpopulárnější vestavěné platformy?

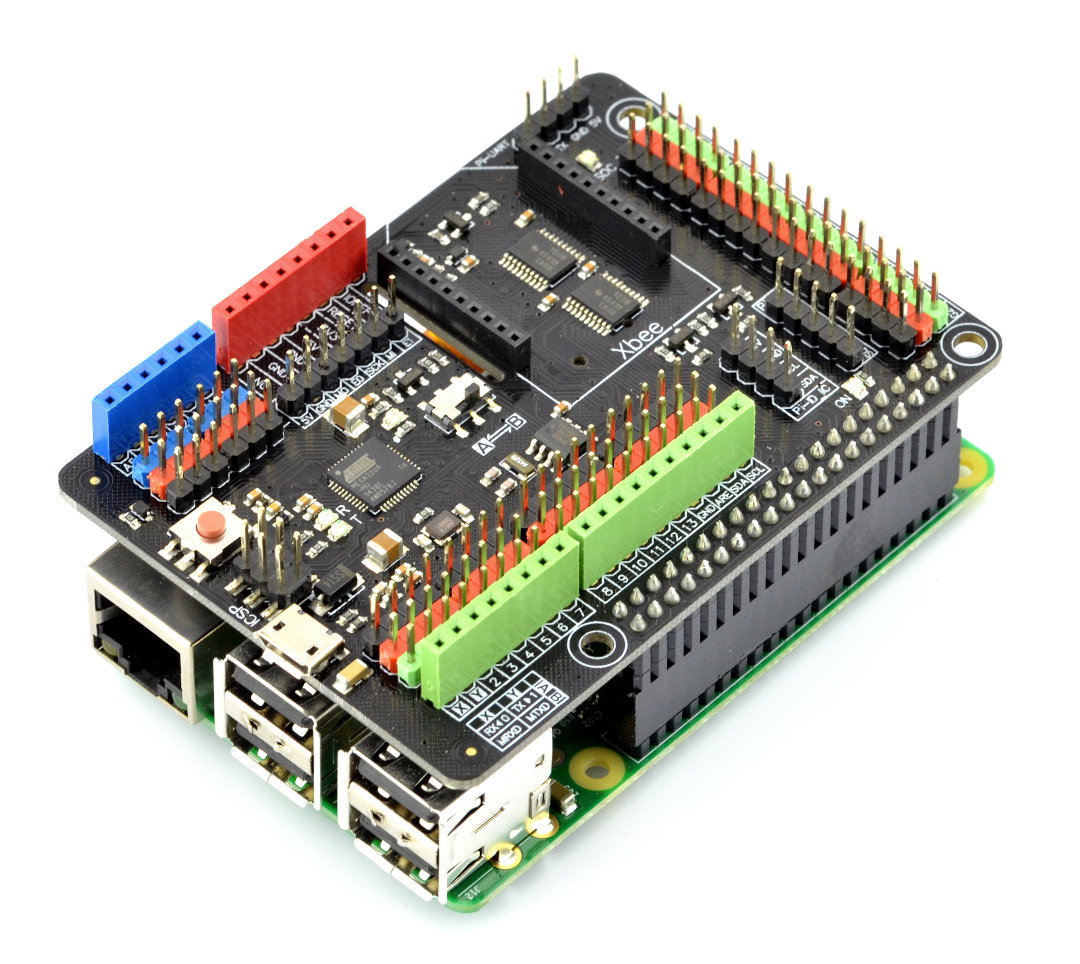

Arduino Expansion Shield pro Raspberry Pi 3B / 2B / B + je mimořádně zajímavý návrh pro uživatele Raspberry Pi i Arduino ekosystému. Štít je ve formě modulu Raspberry Pi Hat, na jehož palubě je ... mikrokontrolér ATmega32u4. Design překrytí je kompatibilní s Arduino Leonardo, takže v jednom projektu můžete kombinovat vysoký výpočetní výkon, multimédia a systémové funkce Raspberry Pi s pohodlím programování Arduino.

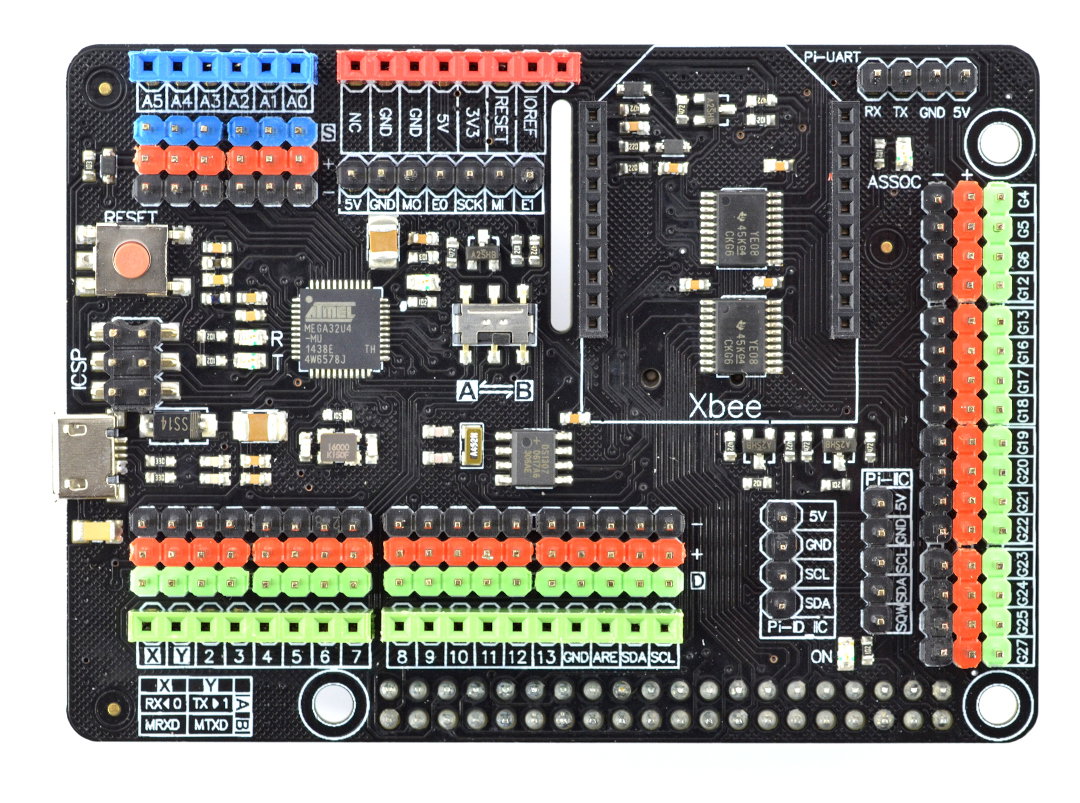

Na horní straně překrytí je slot (vyrobený z barevných pozlacených zásuvek) kompatibilní se standardem Arduino Shield, stejně jako řada dalších konektorů - včetně microUSB a pinů zajišťujících bezpečný přístup k linii GPIO minipočítače ( prostřednictvím dvou převodníků logických úrovní 3,3 V ↔ 5 V). Existovaly dokonce hodiny reálného času DS1307.
Proč kombinovat dvě platformy?
Stojí za zmínku, že neuvěřitelnou výhodou takové kombinace dvou, zjevně oddělených ekosystémů, je možnost vyhnout se problému, který je obvykle způsoben pokusem o implementaci funkcí rychlého ovládání nebo měření pomocí Raspberry Pi.
Operační systém (např. Raspberry Pi OS) není přizpůsoben pro práci v režimu v reálném čase, s nímž si platforma Arduino dokonale poradí - právě kvůli nedostatku výpočetní „režie“ související s provozem rozsáhlého operačního systému.
