Popis produktu: Řetěz RGB - RGB LED matice 8x8 - UART - M5Stack U218

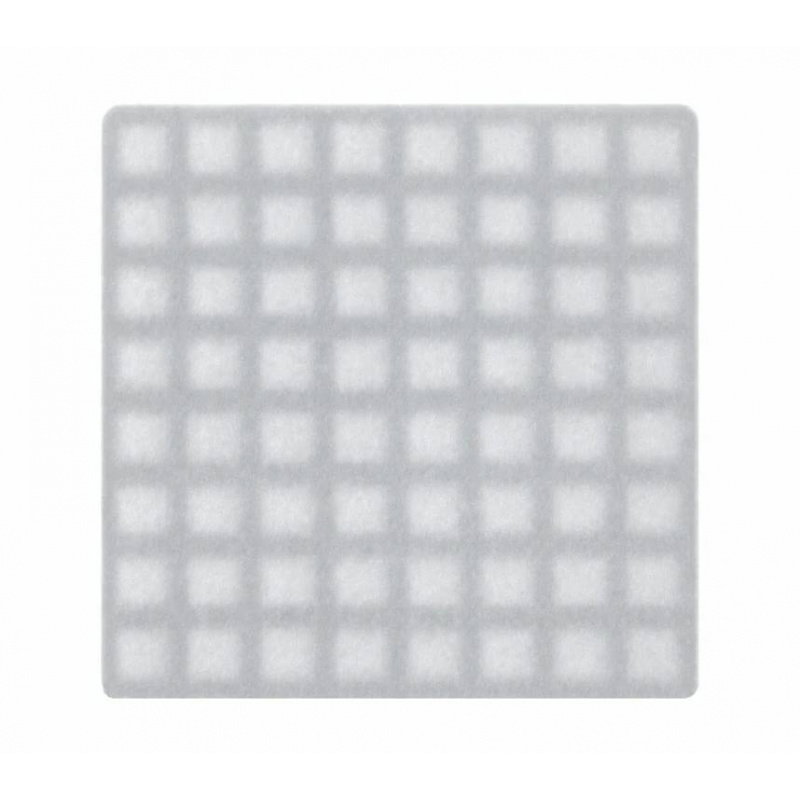

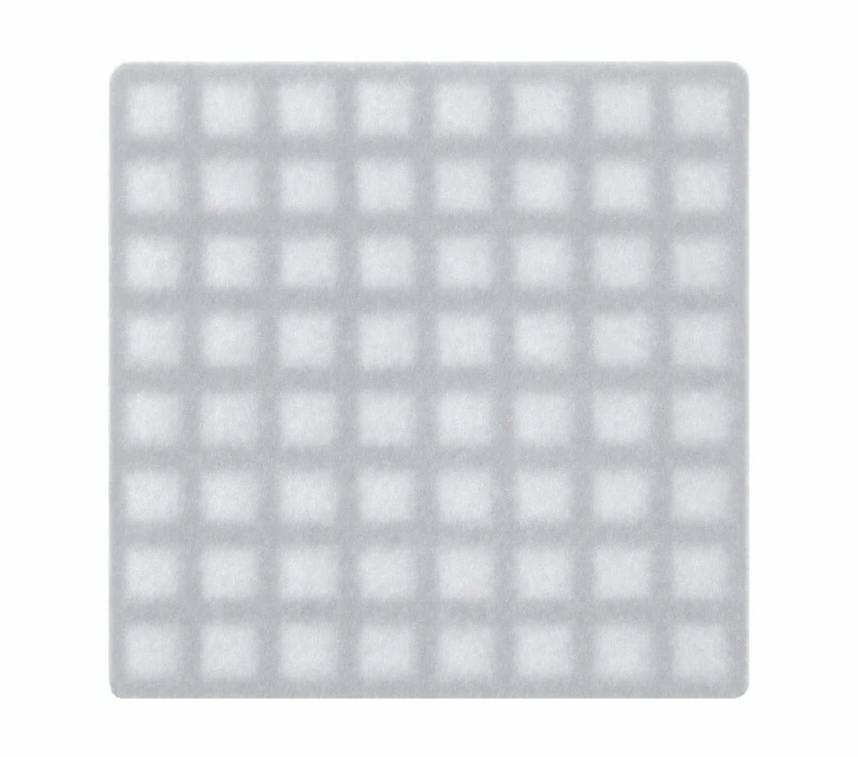

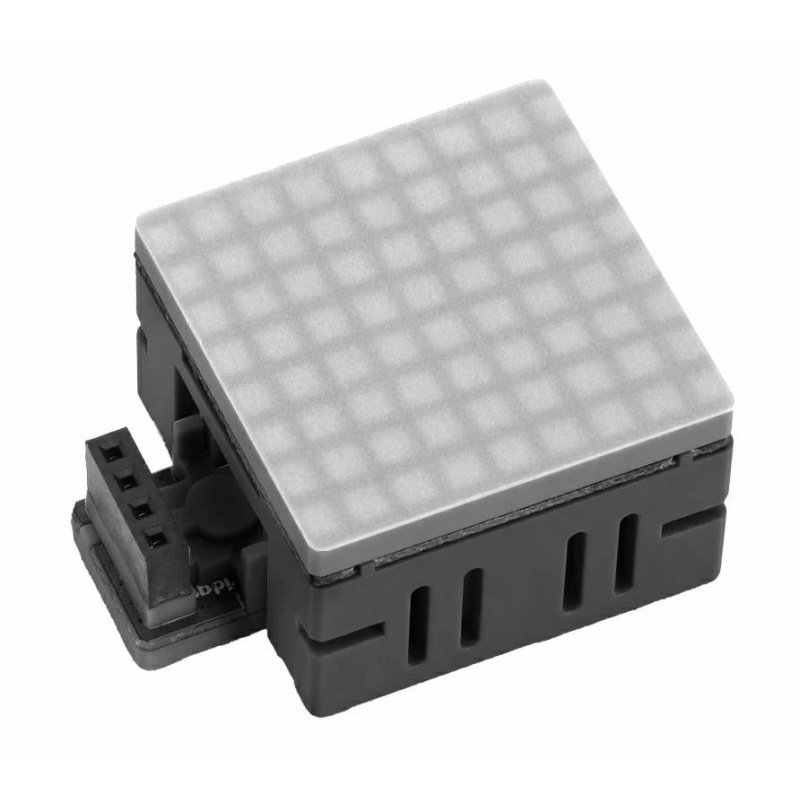

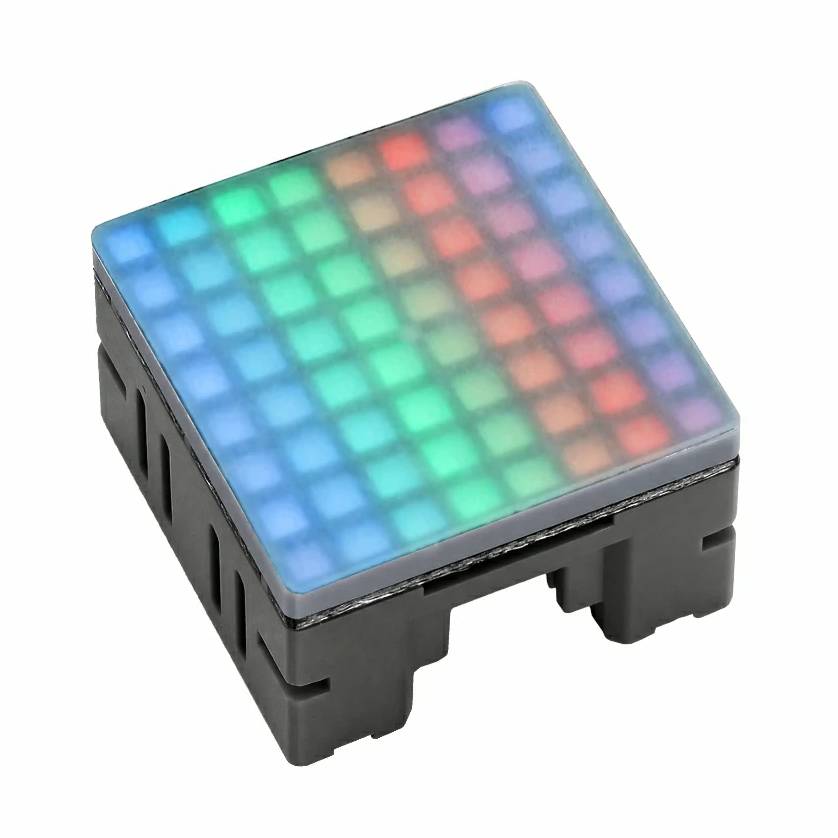

M5Stack Chain RGB je zobrazovací modul s 64 adresovatelnými RGB LED diodami WS2812E uspořádanými v matici 8x8 . Podporuje ovládání jednotlivých pixelů RGB565, skupinové ukládání dat a rychlé obnovení celé obrazovky pomocí 64pixelové vyrovnávací paměti snímků. Vestavěný engine pro vykreslování znaků ASCII umožňuje zobrazení textu a funkce posouvání podporuje efekty plné barvy i přechodu. Modul také umožňuje nastavení jasu a otáčení obrazu o 0°, 90°, 180° a 270° . Je napájen obvodem STM32G031G8U6 a komunikuje přes UART rychlostí 115 200 bps. Dva konektory HY2.0-4P umožňují rozšíření systému o další zařízení M5Stack Chain .

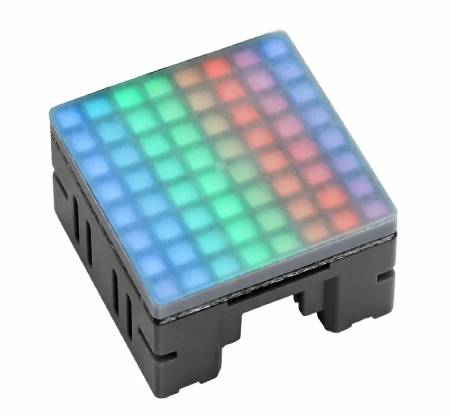

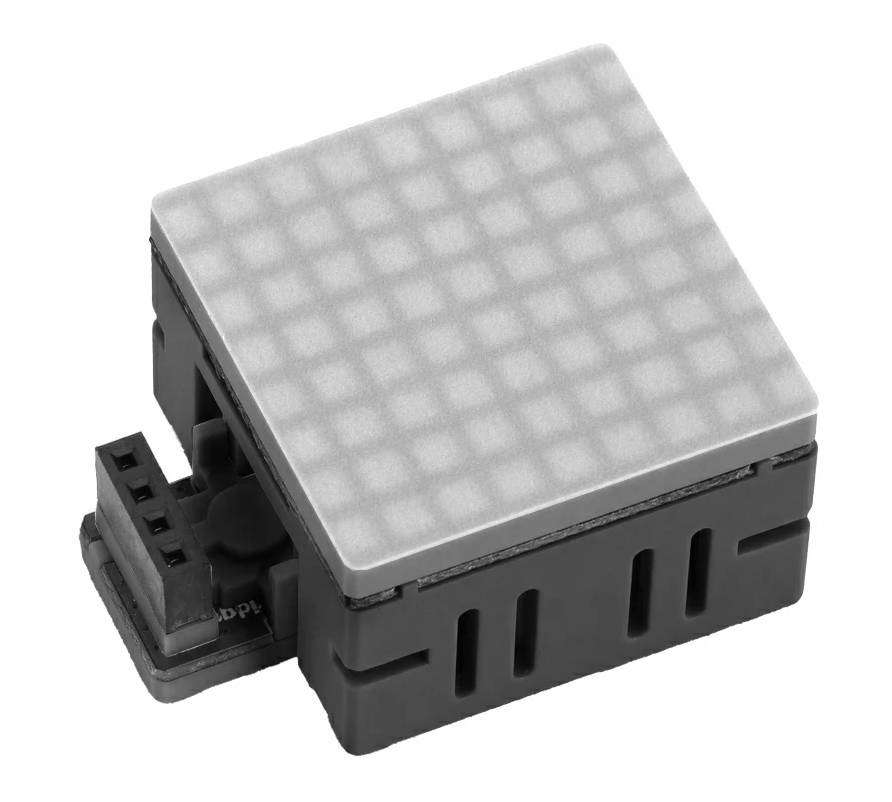

Řetěz RGB - 8x8 RGB LED matice - UART - M5Stack U218.
Matice Chain RGB umožňuje nastavit jas LED diod, takže si můžete světelný efekt přizpůsobit specifické aplikaci.
Hlavní vlastnosti RGB LED matice M5Stack Chain
- 8x8 RGB LED matice : 64 adresovatelných diod WS2812E umožňuje vytvářet barevnou grafiku, symboly, nápisy a animace
- Ovládání RGB565 : možnost nezávislého nastavení barev jednotlivých pixelů a skupinového záznamu dat
- 64pixelová vyrovnávací paměť RGB565 : umožňuje rychlé obnovení celého obsahu matice
- Podpora znaků ASCII : Vestavěný engine pro vykreslování znaků usnadňuje reprezentaci písmen, číslic a zpráv
- Posouvající se text : možnost zobrazení posouvající se texty až o délce 32 znaků na modul
- Barevný text : Posouvající se text lze zobrazit v určité barvě nebo pomocí přechodových efektů.
- Ovládání jasu : víceúrovňové ovládání jasu umožňuje nastavit intenzitu světla tak, aby vyhovovala vašemu projektu a podmínkám prostředí
- Otočení obrazu : Podpora orientace 0°, 90°, 180° a 270° usnadňuje montáž modulu v různých polohách
- Mikrokontrolér STM32G031G8U6 : zodpovědný za ovládání LED matice a komunikaci s hlavním zařízením
- Komunikace UART : přenosová rychlost 115200 bps v konfiguraci 8N1
- Řetězcové zapojení : možnost sériového zapojení zařízení umožňuje rozšířit projekt o další prvky řady Chain

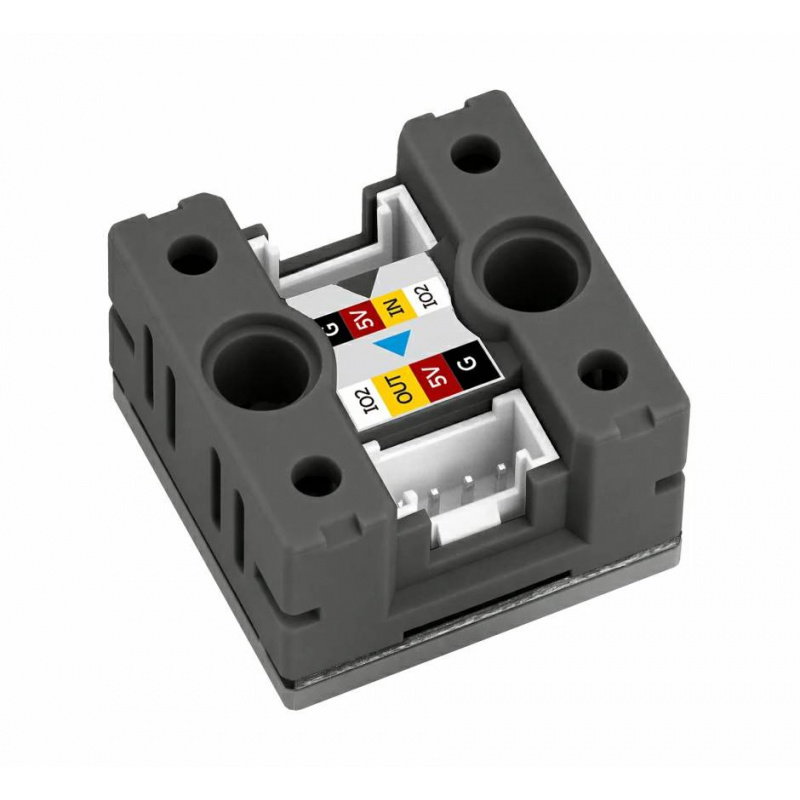

- Dva konektory HY2.0-4P : umožňují flexibilní propojení modulu s dalšími zařízeními M5Stack Chain
- Kompaktní design : rozměry 24 x 24 x 16 mm usnadňují integraci matice do malých zařízení a prototypových projektů
Kompatibilita a programování RGB podsvícení M5Stack Chain
Chain RGB byl vyvinut jako součást ekosystému M5Stack Chain a pro komunikaci s ostatními zařízeními v řadě využívá dva konektory HY2.0-4P a rozhraní UART . Architektura daisy-chain umožňuje sériové zapojení následných modulů, což umožňuje, aby se matice stala součástí složitějšího interaktivního nebo světelného systému. Výrobce poskytuje knihovnu M5Chain pro Arduino , programovací příručku pro Chain RGB, interní firmware a dokumentaci ke komunikačnímu protokolu, což usnadňuje vytváření vlastního softwaru a integraci modulu do embedded projektů.

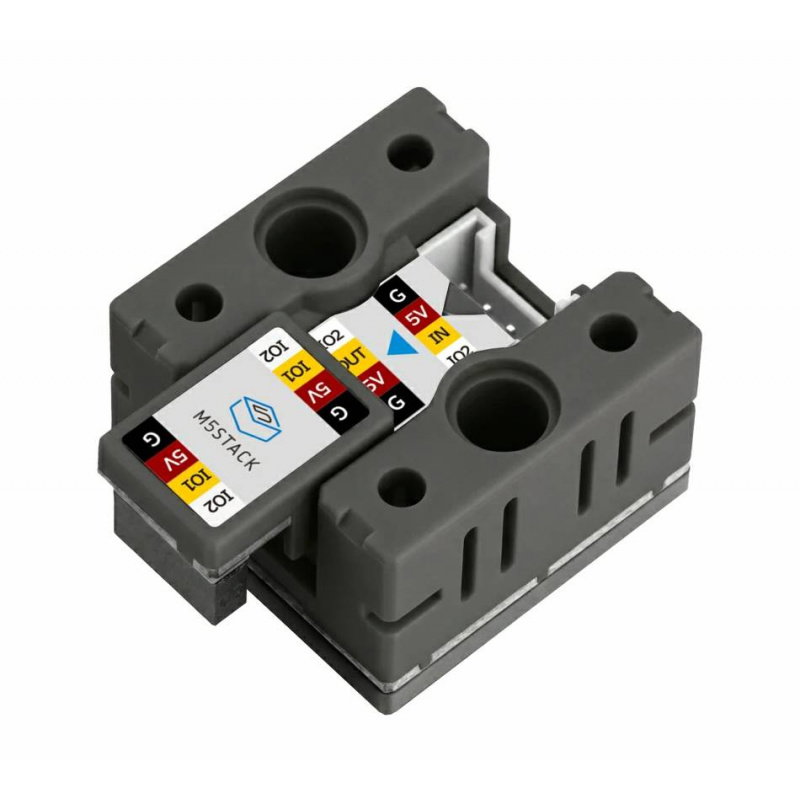

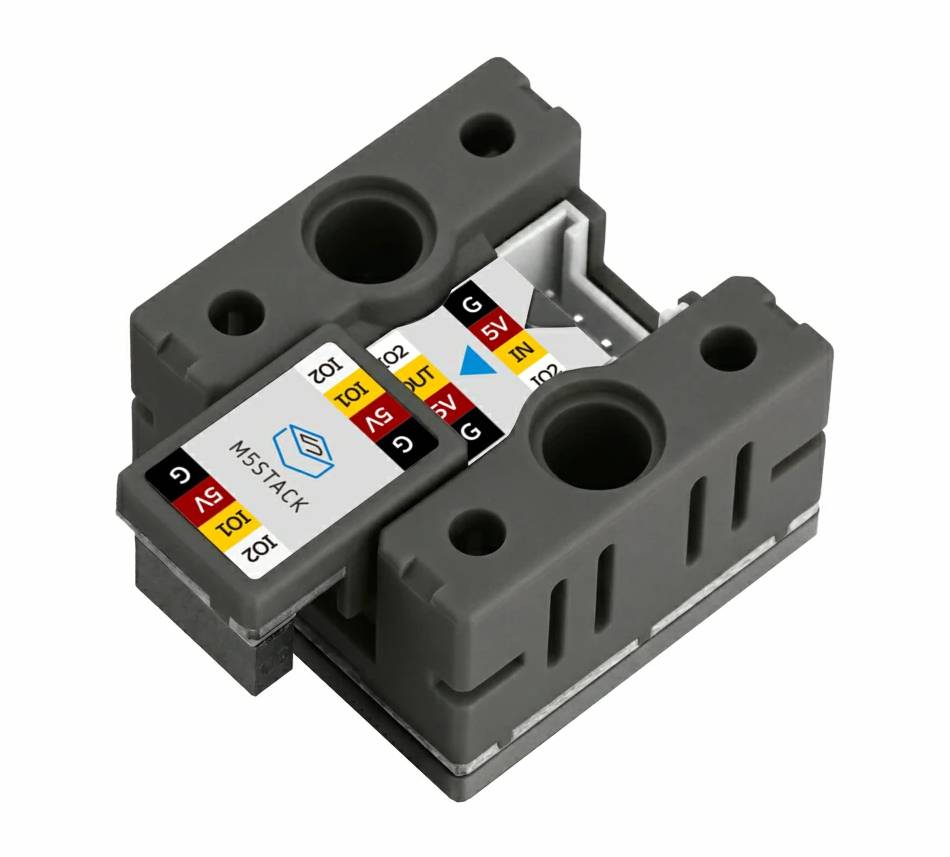

Sada obsahuje řetězový můstek, který umožňuje snadné propojení sousedních komponent pomocí konektorů Grove.
M5Stack Chain RGB je ideální pro projekty vyžadující barevné zobrazení informací, animací a světelných efektů.
Technické specifikace M5Stack Chain RGB U218
- Typ displeje: plně barevný RGB LED maticový
- Rozlišení matice: 8 x 8 LED
- Počet LED diod: 64
- Typ LED: WS2812E
- Barevný formát: RGB565
- Mikrokontrolér: STM32G031G8U6
- Napájecí napětí: 5 V DC
- Komunikace: UART
- Přenosová rychlost: 115200 bps
- Formát přenosu: 8N1
- Rozhraní: 2x HY2.0-4P
- Vyrovnávací paměť snímků: 64 pixelů RGB565
- Ovládání jednotlivých pixelů: ano
- Záznam skupinových pixelů: ano
- Generátor znaků ASCII: ano
- Maximální délka posouvajícího se textu: 32 znaků na modul
- Rolování textu v plné barvě: Ano
- Efekty přechodu textu: ano
- Nastavení jasu: ano
- Doporučená úroveň jasu pro dlouhodobé používání: 50 %
- Podporované otáčení obrazu: 0°, 90°, 180° a 270°
- Řetězcová komunikace: ano
- Spotřeba proudu v pohotovostním režimu: 13,46 mA při 5 V
- Provozní spotřeba proudu: 127,51 mA při 5 V při maximálním jasu a bílém displeji
- Provozní teplota: 0 °C až 40 °C
- Rozměry: 24 x 24 x 16 mm
- Hmotnost: 6,5 g
Obsah sady
- 1x M5Stack Chain RGB
- 1x Řetězový most
