Popis produktu: Řetězový mono - 8x8 LED matice s bílými diodami - UART - M5Stack U217

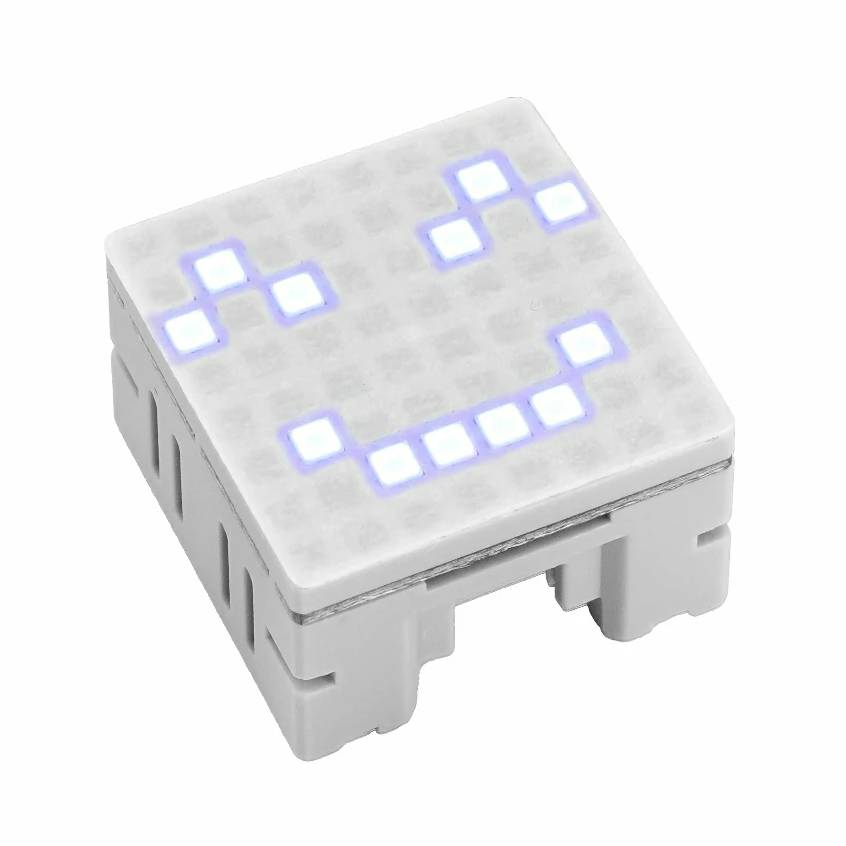

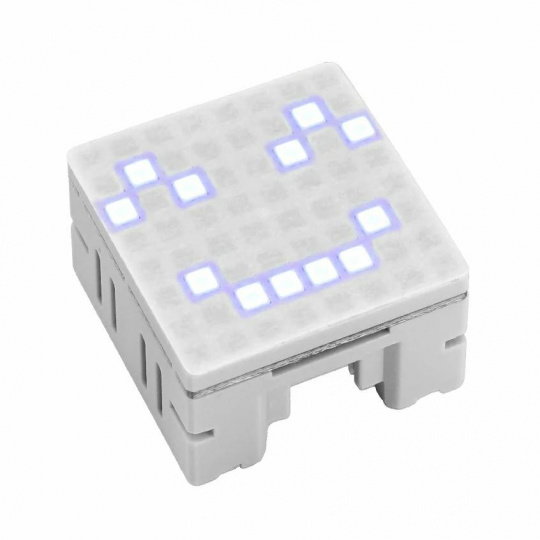

M5Stack Chain Mono je kompaktní zobrazovací modul vybavený 64 bílými LED diodami uspořádanými v matici 8x8 . Umožňuje ovládat jednotlivé pixely, ukládat skupiny pixelů a rychle obnovovat celou obrazovku pomocí 8bajtové vyrovnávací paměti. Vestavěná podpora znaků ASCII umožňuje zobrazovat písmena, číslice a textové zprávy, zatímco funkce posouvání, nastavení jasu a orientace obrazu usnadňují vytváření přehledných rozhraní a světelných efektů. Modul je napájen čipem STM32G031G8U6 s přenosem dat přes UART rychlostí 115 200 bps. Dva konektory HY2.0-4P umožňují integrovat Chain Mono do rozšířených sad M5Stack Chain a připojit jej k dalším modulům.

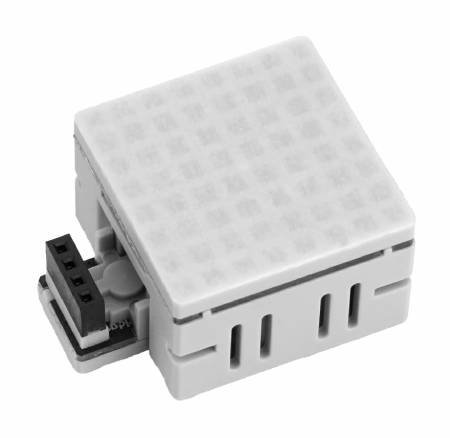

Řetězový mono - 8x8 LED matice s bílými diodami - UART - M5Stack U217.

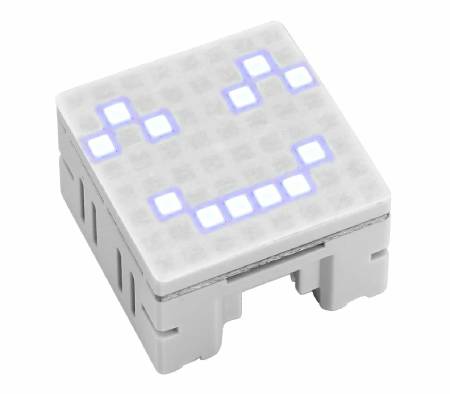

M5Stack Chain Mono je vhodný pro projekty vyžadující jednoduché a přehledné zobrazení informací pomocí LED diod.
Hlavní vlastnosti mono LED matice M5Stack Chain

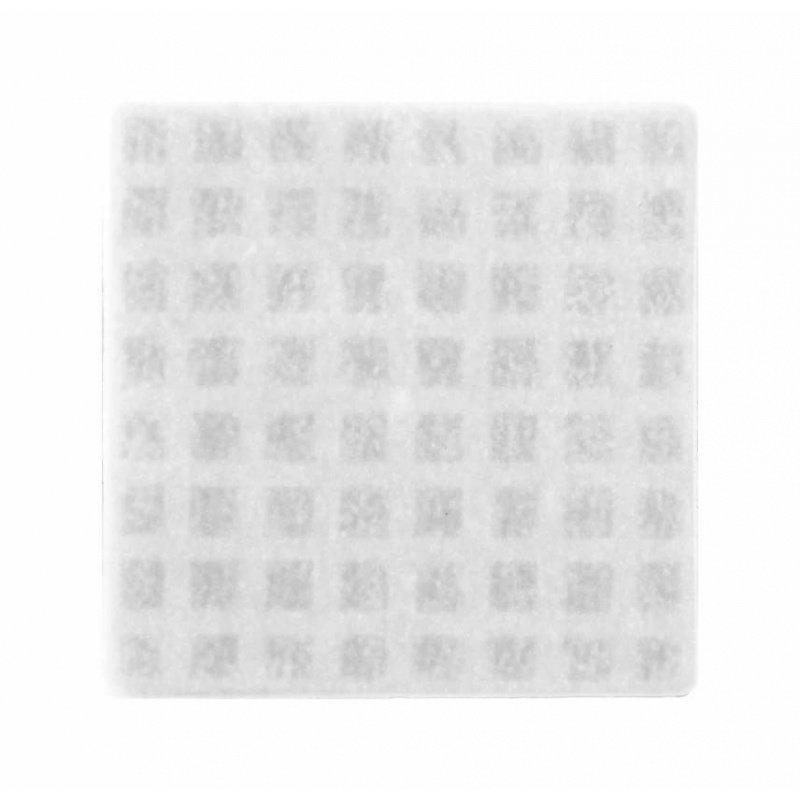

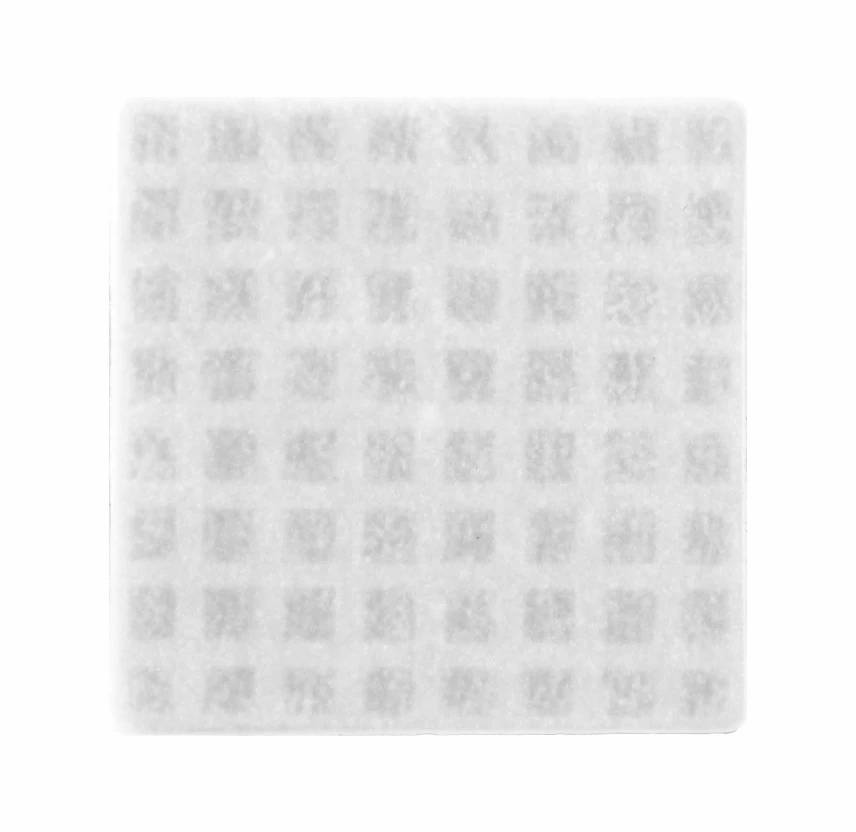

- 8x8 LED matice : 64 monochromatických bílých LED diod pro zobrazení textu, symbolů, jednoduché grafiky a animací
- Ovládání jednotlivých pixelů : možnost nezávislého nastavení stavu každé diody a ukládání dat ve skupinách
- Rychlé obnovení obrazovky : 8bajtová vyrovnávací paměť snímků umožňuje efektivní aktualizaci celé matice
- Podpora znaků ASCII : vestavěný generátor znaků usnadňuje zobrazení písmen, číslic a zpráv
- Posouvající se text : funkce pro vytváření dynamických titulků a jednoduchých informačních zpráv
- Nastavení jasu : možnost nastavení intenzity světla podle okolních podmínek a použití
- Rotace obrazu : Podpora orientace 0°, 90°, 180° a 270° umožňuje volnou montáž modulu
- Mikrokontrolér STM32G031G8U6 : systém je zodpovědný za provoz matice a komunikaci s hlavním zařízením
- Komunikace UART : přenosová rychlost 115200 bps v konfiguraci 8N1
- Řetězcové zapojení : možnost sériového zapojení modulů umožňuje rozšířit projekt o další prvky řady Chain

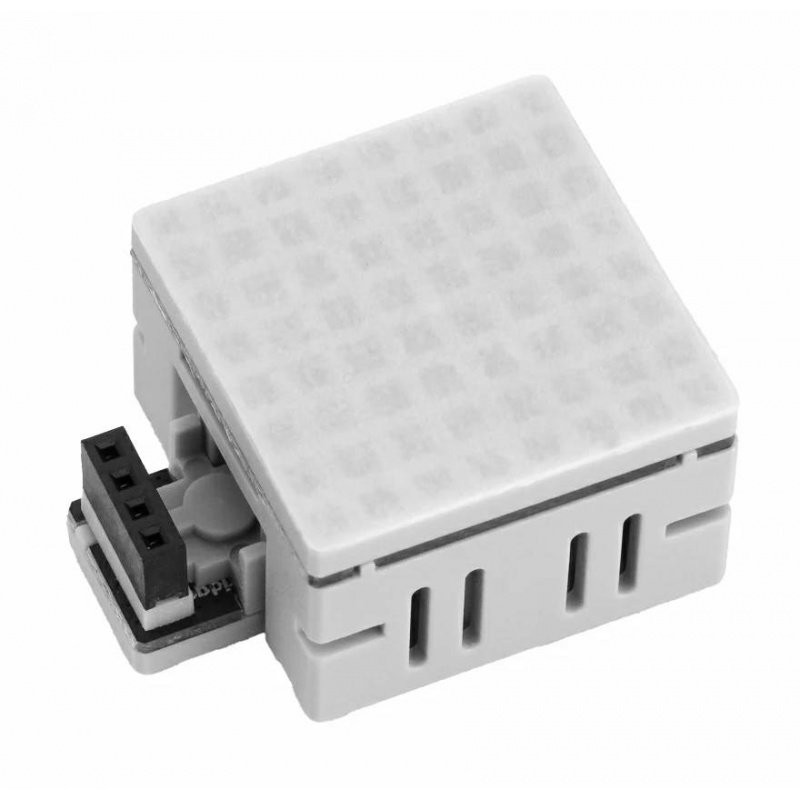

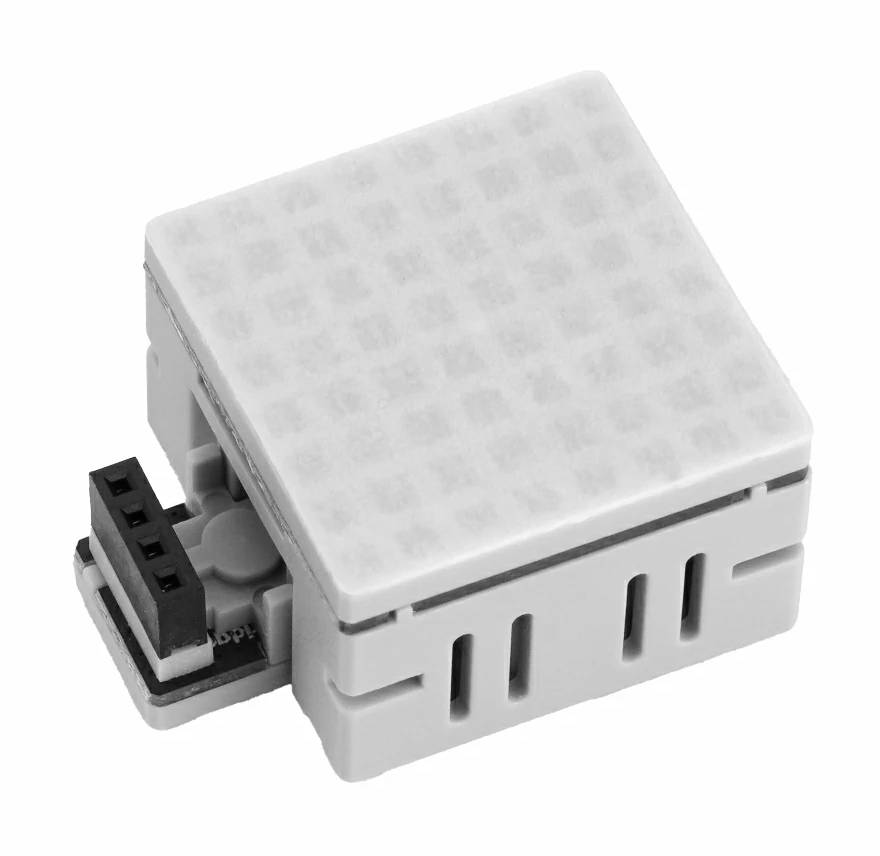

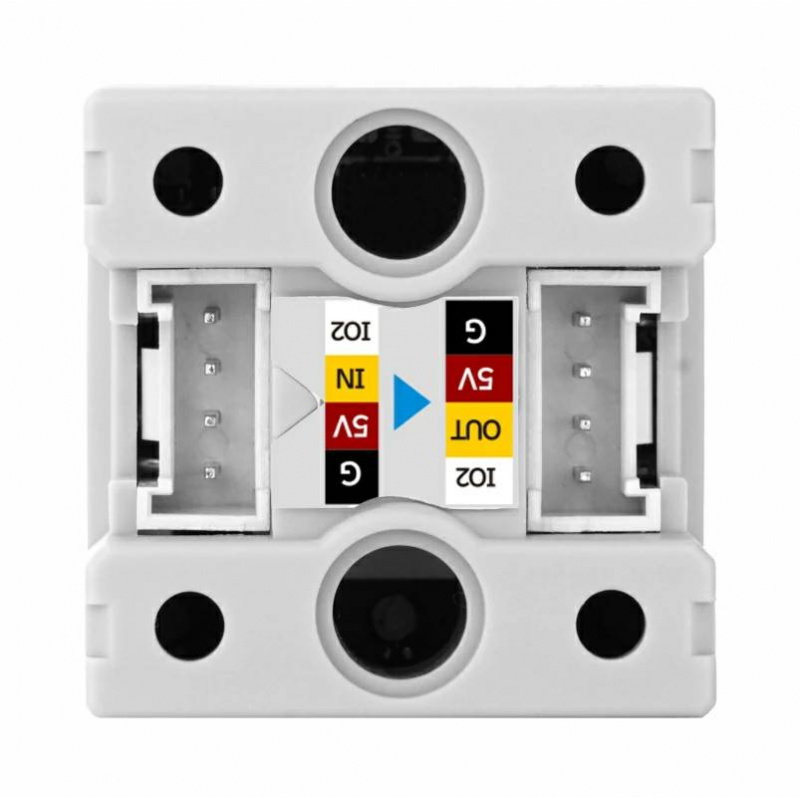

- Dva konektory HY2.0-4P : usnadňují integraci modulu s dalšími zařízeními ekosystému M5Stack Chain
- Kompaktní provedení : rozměry 24 x 24 x 16 mm usnadňují použití modulu v malých pouzdrech a prototypových projektech
Kompatibilita a programování monoblokového modulu M5Stack Chain
Chain Mono byl navržen jako součást ekosystému M5Stack Chain a lze jej propojit s dalšími moduly v sérii pomocí rozhraní HY2.0-4P a UART daisy-chain komunikace. Výrobce poskytuje knihovnu M5Chain pro Arduino . To umožňuje použití modulu v projektech vytvořených v populárním prostředí Arduino a dokumentace obsahuje i příklad provozu Chain Mono. Dále jsou k dispozici otevřené zdroje pro interní firmware a popis komunikačního protokolu, což usnadňuje vytváření vlastních aplikací a integraci matice se složitějšími embedded systémy.
Možnost propojení po sobě jdoucích prvků série Chain usnadňuje konstrukci větších interaktivních instalací.

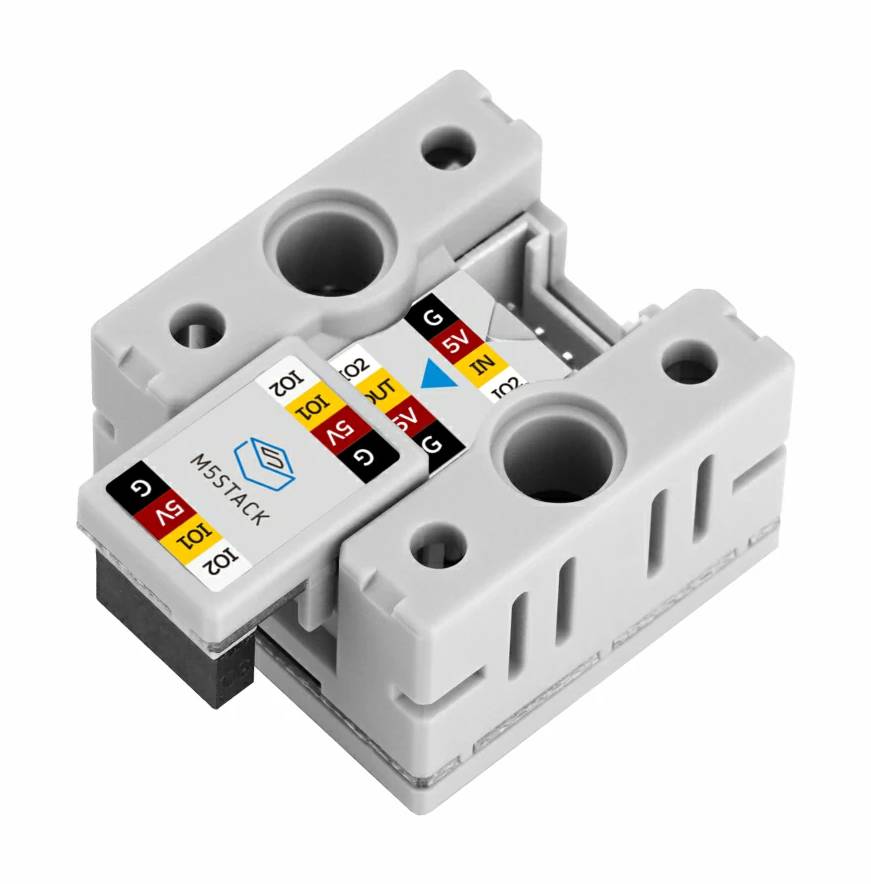

Sada obsahuje řetězový můstek, který umožňuje snadné propojení sousedních komponent pomocí konektorů Grove.
Technické specifikace monobloku M5Stack Chain U217
- Typ displeje: monochromatický LED maticový
- Rozlišení matice: 8 x 8 LED
- Počet LED diod: 64
- Barva LED diody: bílá
- Mikrokontrolér: STM32G031G8U6
- Napájecí napětí: 5 V DC
- Komunikace: UART
- Přenosová rychlost: 115200 bps
- Formát přenosu: 8N1
- Rozhraní: 2x HY2.0-4P
- Vyrovnávací paměť snímků: 8 bajtů
- Ovládání jednotlivých pixelů: ano
- Záznam skupinových pixelů: ano
- Generátor znaků ASCII: ano
- Posouvající se text: ano
- Nastavení jasu: ano
- Podporované otáčení obrazu: 0°, 90°, 180° a 270°
- Řetězcová komunikace: ano
- Spotřeba proudu v pohotovostním režimu: 8,13 mA při 5 V
- Spotřeba proudu během provozu: 22,29 mA při 5 V s maximálním jasem a všemi zapnutými LED diodami
- Provozní teplota: 0 °C až 40 °C
- Rozměry: 24 x 24 x 16 mm
- Hmotnost: 6,2 g
Obsah sady
- 1x monoblokový řetěz M5Stack
- 1x Řetězový most
