Popis produktu: Chain ToF - VL53L0 - laserový senzor vzdálenosti - 3 - 200 cm - M5Stack U209
Chain ToF je měřicí modul určený pro systém M5Stack Chain , který umožňuje rychlé a přesné měření vzdálenosti bez kontaktu s objektem. Srdcem zařízení je laserový senzor VL53L0C , který poskytuje měření v rozsahu 3 cm až 200 cm . Za typických podmínek je maximální efektivní dosah přibližně 120 cm , přičemž plných 200 cm je možné dosáhnout aktivací režimu Long Range a provozem v tmavém prostředí bez infračerveného rušení. Modul je ovládán mikrokontrolérem STM32G031G8U6 a komunikace probíhá přes rozhraní UART se sériovým protokolem daisy-chain. Dva konektory HY2.0-4P umožňují snadné připojení dalších modulů řady Chain, což umožňuje vývoj komplexních řídicích a interakčních systémů. Senzor je navíc vybaven programovatelnou RGB LED diodou WS2812C , kterou lze použít k indikaci provozního stavu.

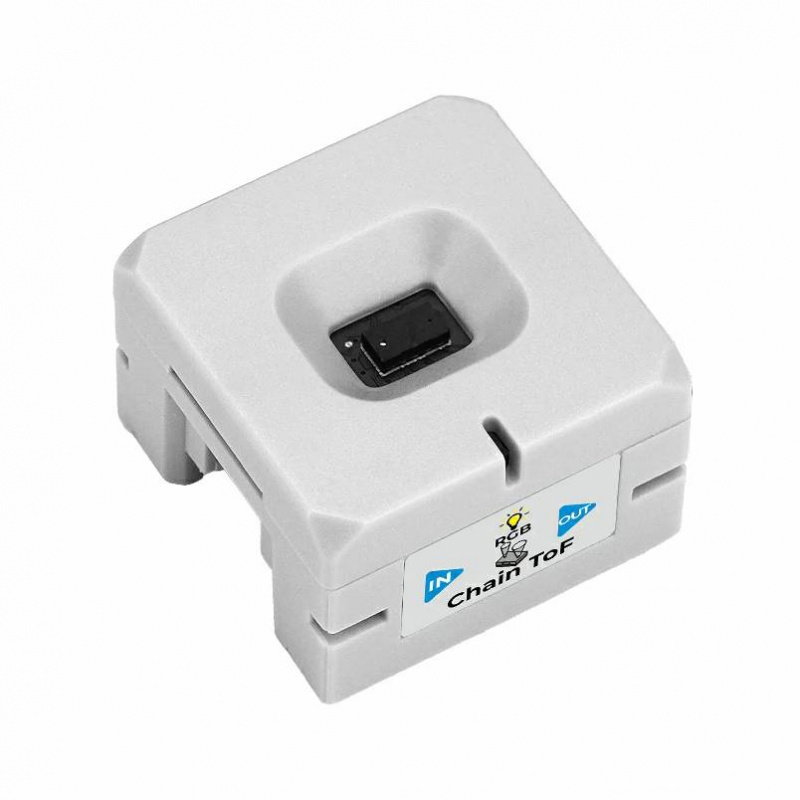

Řetězový ToF - VL53L0 - laserový senzor vzdálenosti - 3 - 200 cm - M5Stack U209.

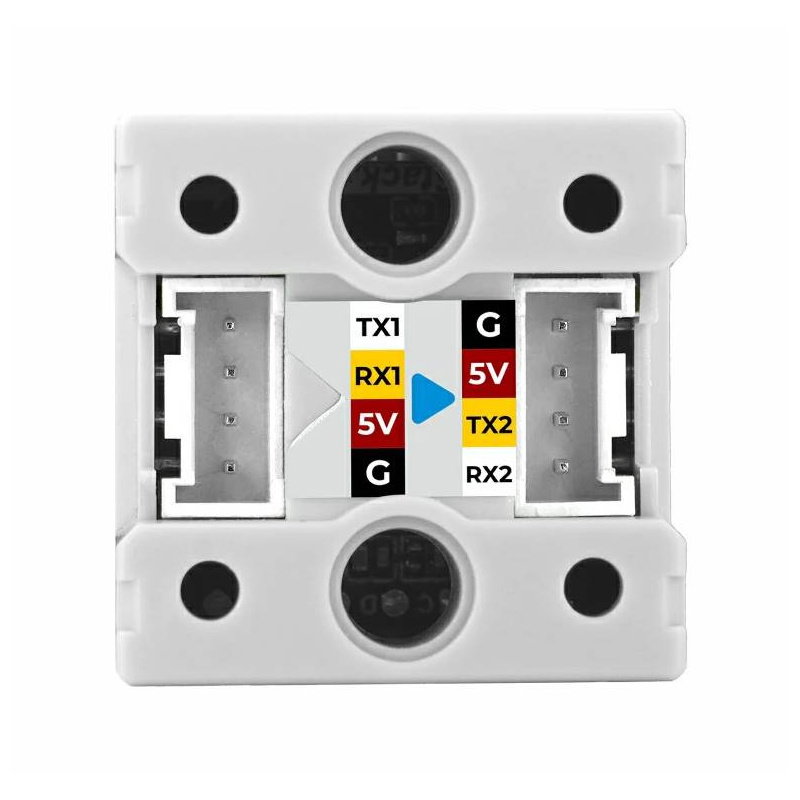

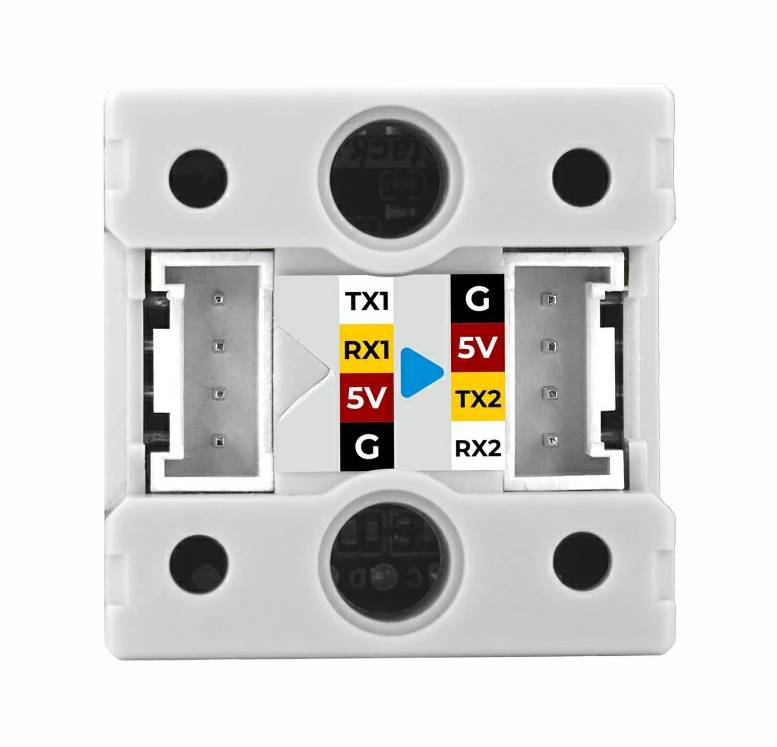

Díky dvěma rozhraním Grove lze senzor rozšířit o další moduly z řady Chain.
Hlavní vlastnosti ToF senzoru

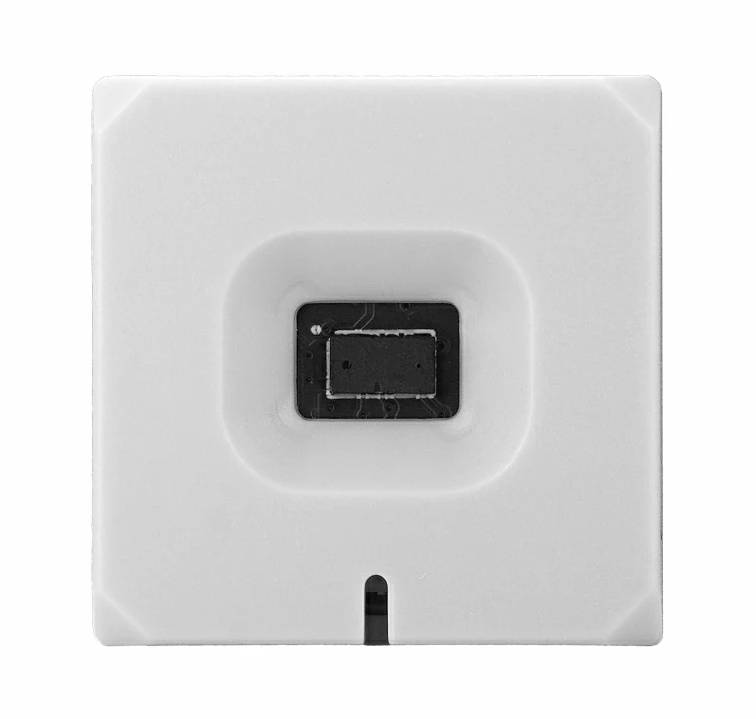

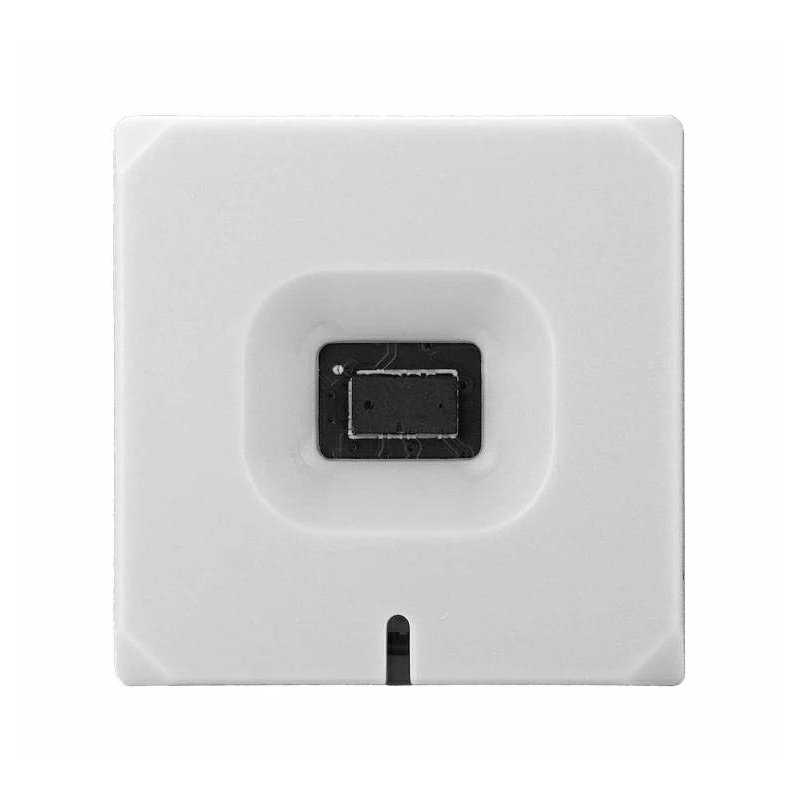

- Laserový senzor VL53L0C : přesné bezkontaktní měření vzdálenosti s využitím technologie Time of Flight
- Rozsah měření od 3 cm do 200 cm : lze detekovat blízké i vzdálenější objekty
- Přesnost měření ±3 % : vhodné pro mnoho aplikací v automatizaci, robotice a interaktivních systémech
- Mikrokontrolér STM32G031G8U6 : zodpovědný za zpracování měření a komunikaci s ostatními moduly
- UART komunikace : podpora sériového zapojení v řetězci
- Dva konektory HY2.0-4P : snadné rozšíření systému s dalšími moduly řady M5Stack Chain

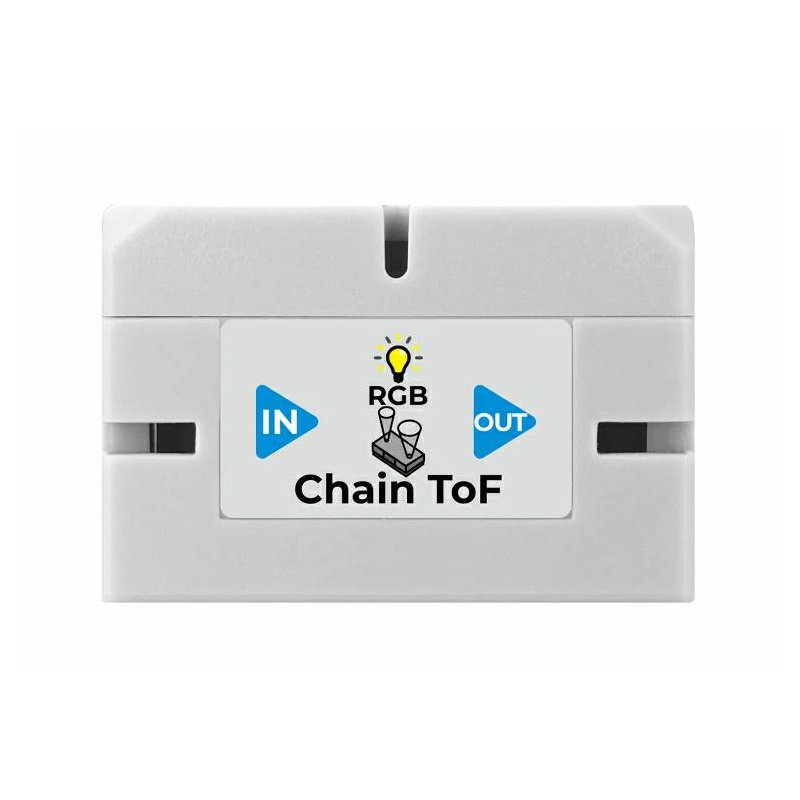

- Programovatelná RGB dioda WS2812C : umožňuje vizuální indikaci provozu zařízení
- Kompaktní design : modul funguje dobře v malých elektronických projektech
Technické specifikace řetězce ToF
- Mikrokontrolér: STM32G031G8U6
- Snímač vzdálenosti: VL53L0C
- Měřicí technologie: Doba letu (ToF)
- Rozsah měření: od 3 cm do 200 cm
- Typický maximální dosah: přibližně 120 cm
- Přesnost měření: ±3 %
- Napájecí napětí: DC 5 V
- Komunikační rozhraní: UART
- Typ konektoru: 2 x HY2.0-4P
- RGB LED: 1x WS2812C
- Spotřeba proudu - Zastavený režim s bílou RGB diodou: DC 5 V při 21,27 mA
- Spotřeba proudu - jedno měření: DC 5 V při 20,26 mA
- Spotřeba proudu - kontinuální měření: DC 5 V při 24,75 mA
- Provozní teplota: 0 °C až 40 °C
- Rozměry produktu: 23,9 x 23,9 x 16,0 mm
- Hmotnost produktu: 8,8 g
Obsah sady
- 1x Řetězový ToF (VL53L0)
- 1x Řetězový most

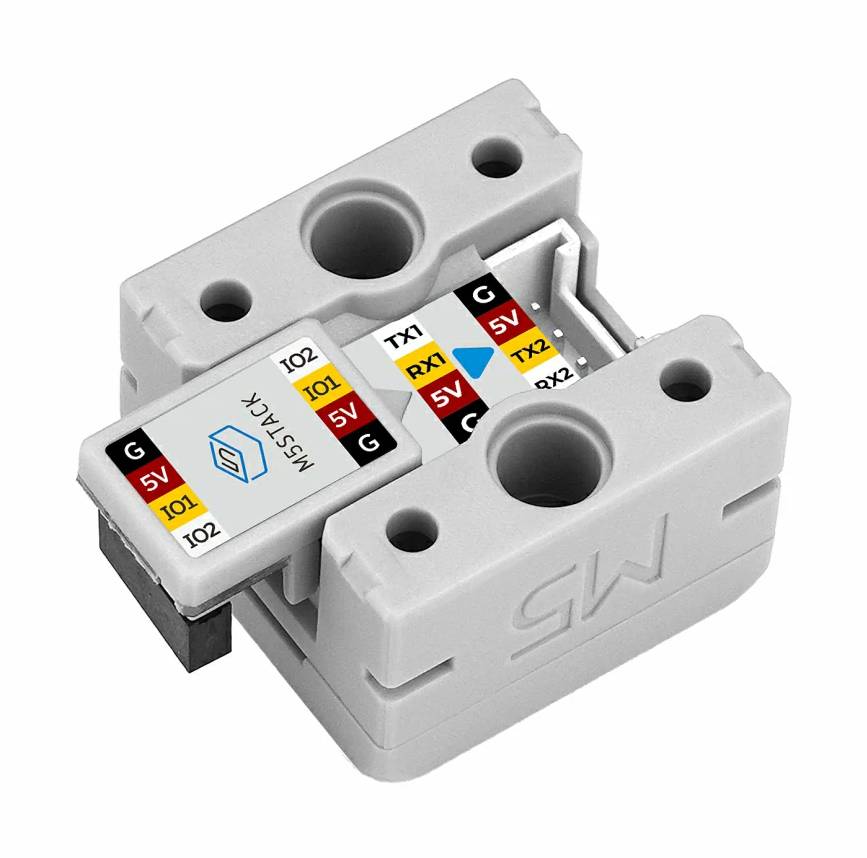

Sada obsahuje také konektor Grove - Chain Bridge.
